№1124 от 07.06.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 32121
О переоформлении свидетельства об утверждении типа средства измерений № 41452 "Спектрометры универсальные рентгенофлуоресцентные Clever A-17, Clever B-23, Clever C-31" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 1124 от 07.06.2018
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ7 июня 2018 г. № 1124
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 41452 «Спектрометры универсальные рентгенофлуоресцентные Clever А-17, Clever В-23, Clever С-31» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями АО «ЭЛЕРАН» от 20 февраля 2018 г. № 20/02-18 и от 23 марта 2018 г. № 23/03-18 приказываю:
-
1. Внести изменения в описание типа на спектрометры универсальные рентгенофлуоресцентные Clever А-17, Clever В-23, Clever С-31, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 45769-10, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 41452 «Спектрометры универсальные рентгенофлуоресцентные Clever А-17, Clever В-23, Clever С-31», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 45769-10, в связи изменением наименования предприятия-изготовителя с ЗАО «ЭЛЕРАН», г. Москва на АО «ЭЛЕРАН», г. Москва.
-
3. Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
л \
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: OOE1036ECDC011E780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич Действителен: с 20.11.2017 до 20.11.2018
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «07» июня 2018 г. №1124
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Спектрометры универсальные рентгенофлуоресцентные Clever A-17, Clever B-23, Clever C-31
Назначение средства измеренийСпектрометры универсальные рентгенофлуоресцентные Clever A-17, Clever B-23, Clever C-31 (далее - спектрометры) предназначены для измерения массовой доли элементов в различных веществах. Вещество может находиться в твердом, жидком или порошкообразном состоянии, а также нанесено на поверхность либо осаждено на фильтр.
Описание средства измеренийПринцип действия спектрометров основан на излучении химическими элементами, присутствующими в анализируемом образце, характеристических спектральных линий под действием высокоэнергетического излучения рентгеновской трубки. Характеристическое рентгеновское излучение с определенной энергией регистрируется энергодисперсионным детектором. Массовую долю отдельных элементов в образце определяют по предварительно полученным калибровочным кривым или бесстандартным методом, основанным на теоретической модели прибора.
Общий вид спектрометров представлен на рисунке 1.

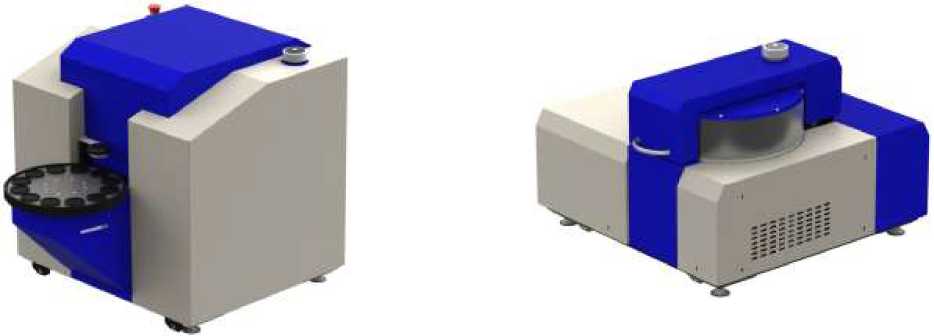

а) Clever A-17 б) Clever B-23

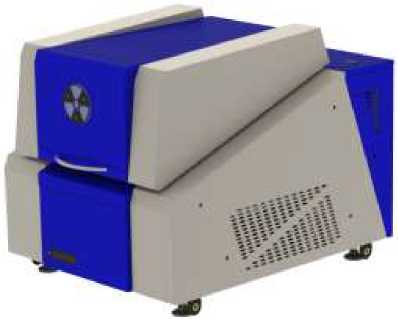

в) Clever C-31
Рисунок 1 - Общий вид спектрометров
Основными элементами конструкции спектрометров являются:
- рентгеновская трубка с программно-управляемым источником высокого напряжения;
- полупроводниковый SDD детектор с электроохлаждением;
- измерительная камера с радиационной защитой для анализа проб в вакууме и на воздухе;
- система фильтров первичного луча;
- блок электроники.
Спектрометры выпускаются в нескольких модификациях в зависимости от комплектации и аналитической геометрии, что отражается в названии модификации спектрометров следующим образом:
- Clever A-17 - спектрометр с верхним расположением рентгеновской трубки и детектора;
- Clever B-23 - спектрометр с нижним расположением рентгеновской трубки и детектора;
- Clever C-31 - спектрометр с нижним расположением рентгеновской трубки и детектора и увеличенной аналитической камерой.
В зависимости от модификации, спектрометры различаются по опциям, приведенными в таблице 1.
Таблица 1 - Модификации и опции спектрометров
|
№ |
Наименование характеристики |
Clever |
Clever |
Clever |
|
п/п |
A-17 |
B-23 |
C-31 | |
|
1. |
12-ти позиционная турель для автоматической подачи проб |
+ |
+ |
- |
|
2. |
2-х координатная система позиционирования проб на 6 позиций |
- |
+ |
- |
|
3. |
2-х координатная система позиционирования проб на 12 позиций |
- |
- |
+ |
|
4. |
2-х координатная система позиционирования проб на 20 позиций |
- |
- |
+ |
|
5. |
Вакуумная система |
+ |
+ |
+ |
|
6. |
Система продувки гелием |
+ |
+ |
+ |
|
7. |
Видеосистема |
+ |
+ |
+ |
|
8. |
Диафрагма первичного луча программируемого размера |
+ |
+ |
+ |
|
9. |
Система вращения пробы |
+ |
+ |
+ |
В спектрометрах применяется автономное программное обеспечение (ПО). ПО позволяет проводить настройку параметров измерений, обрабатывать результаты измерений, обеспечивает представление результатов измерений в удобном для пользователя виде.
Уровень защиты ПО соответствует типу «средний» согласно Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SmartXRF |
|
Номер версии (идентификационный номер) ПО |
1.14D и выше |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные (если имеются) |
- |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел обнаружения для Bi в легкой матрице 1), % |
540-5 |
|
Пределы допускаемой относительной погрешности измерения массовой доли элемента, не более в диапазоне от 10 до 99,9999 % |
±1 % |
|
в диапазоне от 1 до 10 % |
±5 % |
|
в диапазоне от 10-2 до 1 % |
±10 % |
|
в диапазоне от 10-4 до 10-2 % |
±40 % |
|
Предел допускаемого значения относительного СКО результатов измерения массовой доли элемента, не более |
0,2 % |
|
1) Легкая матрица - вода или пластмасса |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Определяемые элементы: - для модификации Clever A-17 |
от Na до U |
|
- для модификации Clever B-23 |
от Na до U |
|
- для модификации Clever C-31 |
от Na до U |
|
Мощность рентгеновской трубки, Вт, не более |
50 |
|
Потребляемая мощность, ВА, не более |
1000 |
|
Время установления рабочего режима, ч, не более |
0,5 |
|
Продолжительность непрерывной работы, ч, не менее |
8 |
|
Напряжение от сети переменного тока: - напряжение, В |
от 207 до 253 |
|
- частота, Гц |
от 49 до 51 |
|
Габаритные размеры (без управляющей станции и вакуумного насоса) (ширинахвысотахглубина), см, не более: - для модификации Clever A-17 |
80х80х80 |
|
- для модификации Clever B-23 |
80x60x80 |
|
- для модификации Clever C-31 |
100x80 х00 |
|
Масса (без управляющей станции и вакуумного насоса), кг, не более: - для модификации Clever A-17 |
100 |
|
- для модификации Clever B-23 |
100 |
|
- для модификации Clever C-31 |
150 |
|
Срок службы, лет, не менее |
10 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от 10 до 30 |
|
- относительная влажность воздуха при температуре плюс 25 °С, % |
от 20 до 80 |
|
- атмосферное давление, кПа |
от 84 до 107 |
наносят на титульный лист Руководства по эксплуатации спектрометров типографским способом, а также на заднюю панель прибора методом наклеивания.
Комплектность средства измеренийКомплектность спектрометров приведена в таблице 4.
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Спектрометр Clever |
- |
1 шт. |
|
Управляющая станция |
- |
1 шт. |
|
CD-диск с программным обеспечением |
- |
1 шт. |
|
Руководство по эксплуатации |
ТИЛА 443430.001 РЭ |
1 экз. |
|
Паспорт |
ТИЛА 443430.001 ПС |
1 экз. |
|
Методика поверки |
ТИЛА 443430.001 МП |
1 экз. |
осуществляется по документу ТИЛА.443430.001 МП «Спектрометры универсальные рентгенофлуоресцентные Clever A-17, Clever B-23, Clever C-31. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 02 сентября 2010 года.
Основные средства поверки:
Государственные стандартные образцы по ГОСТ 8.315-97 «ГСИ. Стандартные образцы состава и свойств веществ и материалов» в соответствии с областью применения спектрометров и набором определяемых элементов. Висмут металлический, марки Ви-0000, ГОСТ 10298-75, с содержанием основного материала 99,9999 %
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых спектрометров с требуемой точностью.
Знак поверки наносится на прибор.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к спектрометрам универсальным рентгенофлуоресцентным Clever A-17, Clever B-23, Clever C-31ТУ ТИЛА.443430.001. Спектрометры универсальные рентгенофлуоресцентные Clever A-17, Clever B-23, Clever C-31. Технические условия
ИзготовительАкционерное общество «ЭЛЕРАН» (АО «ЭЛЕРАН»)
ИНН 7715380748
Адрес: 105005 г. Москва, ул. Бауманская, д. 7, стр. 1, антресоль 2, пом. I, комн. 17, оф. 19 Телефон: + 7 (495) 776 60 33; Факс: + 7 (496) 575 83 45
Web-сайт: www.eleran.ru; E-mail: info@eleran.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-33-56; Факс: +7 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств измерений в целях утверждения типа № 30003-14 от 23.06.2014 г.
