МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

18 декабря 2019 г.

Москва

О переоформлении свидетельства Xs 73139 об утверждении типа средств измерений «Системы мониторинга коррозии и эрозии Permasense WirelessHART» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями АО «ПГ «Метран» от 19 августа 19 г. №№ 211/CC, 212/СС приказываю:

• 1. Внести изменения в описание типа систем мониторинга коррозии и эрозии Permasense WirelessHART, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений под номером 74303-19, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.

• 2. Установить методику поверки по документу МП 15-261-2018 «ГСИ. Системы мониторинга коррозии и эрозии Permasense WirelessHART. Методика поверки» с изменением №1, утвержденному ФГУП «УНИИМ» 17 сентября 2019 г., и распространить действие документа на системы мониторинга коррозии и эрозии Permasense WirelessHART, находящиеся в эксплуатации.

• 3. Переоформить свидетельство № 73139 об утверждении типа систем мониторинга коррозии и эрозии Permasense WirelessHART, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений под номером 74303-19, в связи с внесением изменений в методику поверки.

• 4. Управлению государственного надзора и контроля (А.М. Кузьмин), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

г                             Л

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.        _________________

СВЕДЕНИЯ О СЕРТИФИКАТ F ЭП

сертификат: OOE1036E1B07EOFB80EA118900BCB6D090 Кому выдан: Голубев Сергей Сергеевич Действителен: с 06.11.2019 до 06.11.2020

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии

от «18» декабря 2019 г. № 3059

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы мониторинга коррозии и эрозии Permasense WirelessHART (далее - системы) предназначены для дистанционного измерения толщины стенок трубопроводов и другого промышленного оборудования, подверженных коррозионному и эрозионному износу.

Принцип действия системы основан на ультразвуковом эхо-методе неразрушающего контроля с использованием объемных ультразвуковых волн. Ультразвуковой импульс, излучаемый пьезоэлектрическим преобразователем (ПЭП), или посредством электромагнитной акустики, проходит через контролируемый объект, отражается от его задней стенки и возвращается к передней стенке объекта. Определение толщины объекта, при известной скорости распространения звука в нем, осуществляется по измеренному времени задержки отраженного ультразвукового импульса относительно излученного.

Система состоит из датчиков WT210, ET210, ET310 и программного обеспечения Data Manager.

Датчики WT210, ET210, ET310 являются стационарными несъемными, устанавливаются на контролируемую поверхность всухую, без использования контактирующей жидкости.

Наличие волноводов для датчиков WT210 и дистанционных элементов для датчиков ET210, ET310 в конструкции позволяет использовать их для работы на поверхностях с высокой температурой. При необходимости для защиты корпуса датчика от интенсивного теплового излучения контролируемой поверхности устанавливается теплозащитный экран из нержавеющей стали.

Под опорной площадкой датчиков WT210, ET210, ET310 размещена термопара, которая используется для измерения температуры поверхности трубы. Программное обеспечение системы позволяет вводить температурную поправку в результаты измерений толщины.

Датчики передают данные посредством цифрового промышленного протокола WirelessHART, образуя беспроводную ячеистую сеть. Инфраструктура WirelessHART является цифровым каналом передачи данных и не вносит метрологического влияния, не являясь метрологически значимым компонентом системы. Для работы сети WirelessHART могут использоваться шлюзы любых производителей, поддерживающие протокол WirelessHART. Количество датчиков, которые могут подключаться к шлюзу, и расстояние, на котором они могут находиться, определяется моделью используемого шлюза. Вся информация от датчиков передается в компьютер с установленным программным обеспечением Data Manager, которое накапливает полученную информацию, обрабатывает сигналы и представляет обработанную информацию в наглядном и удобном для чтения оператору виде. Конечный пользователь может просматривать данные со всех датчиков с помощью программного обеспечения Data Manager.

Датчики WT210 отличаются от датчиков ЕТ210 и ЕТ310 диапазоном измерения толщины стенки объекта контроля. Основным отличием датчиков ET210 и ЕТ310 является диапазон температур контролируемой поверхности.

Общий вид системы мониторинга коррозии и эрозии Permasense WirelessHART представлен на рисунке 1.

а) б) в)

г)

д)

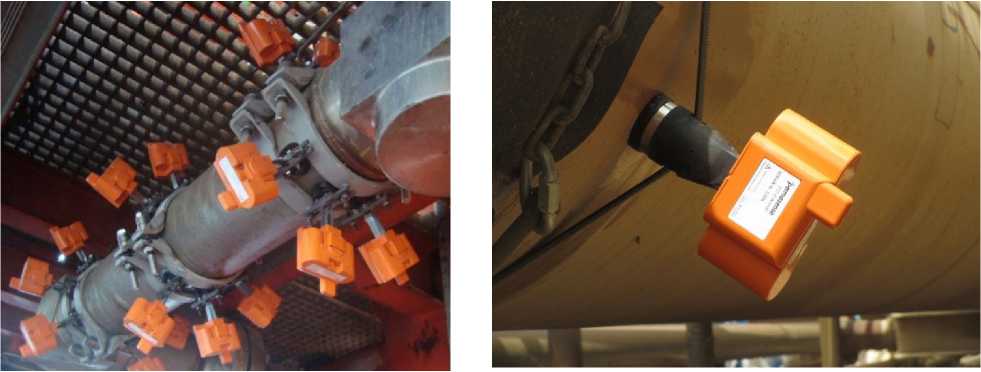

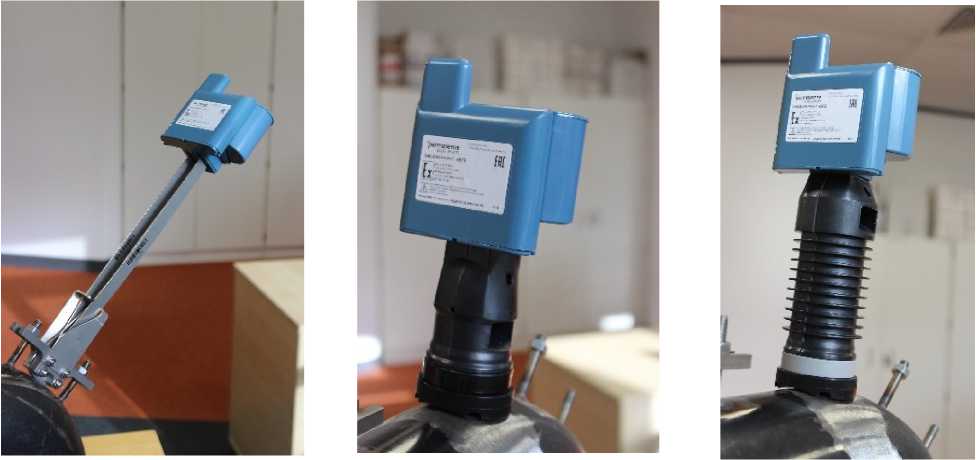

Рисунок 1 -Общий вид системы мониторинга коррозии и эрозии Permasense WirelessHART а) Датчик WT210; б) Датчик ET210; в) Датчик ET310; г) Общий вид крепления датчиков WT210 на трубопроводе; д) Общий вид крепления датчика ET210 на трубопроводе

В локальную сеть пользователя устанавливается программное обеспечение Data Manager с электронного носителя. В ПО Data Manager происходит обработка данных от датчиков, внесение поправки на температуру поверхности объекта контроля, визуализация данных, структурирование результатов измерений толщины объекта контроля, а также предусмотрена возможность экспортировать информацию в формат CSV и реализованы другие функции.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077 - 2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

наносится на титульный лист руководства по установке датчиков и/или паспорта типографским способом.

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 15-261-2018 «ГСИ. Системы мониторинга коррозии и эрозии Permasense WirelessHART. Методика поверки» с изменением №1, утвержденному ФГУП «УНИИМ» 17.09.2019 г.

Основные средства поверки:

- эталон единицы скорости распространения продольных ультразвуковых волн в твердых средах 3-го разряда по ГОСТ Р 8.756-2014.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт на систему.

приведены в эксплуатационном документе.

ГОСТ Р 8.756-2014 ГСИ. Государственная поверочная схема для средств измерений скоростей распространения продольных, сдвиговых и поверхностных ультразвуковых волн в твердых средах

Техническая документация компании Permasense Limited, Великобритания

Permasense Limited, Великобритания

Адрес: Alexandra House, Newton Road, Manor Royal, Crawley, West Sussex, RH10 9TT, UK. Юридический адрес: Accurist House, 2nd Floor, 44 Baker Street, London, W1U 7AL, UK.

Телефон: +44 20 3002 3672

Web-сайт: www.emerson.com/en-us/automation/permasense

Е-mail: Permasense.Info@Emerson.com

Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»)

ИНН 7448024720

Адрес: 454003, Челябинская область, г. Челябинск, проспект Новоградский, д.15 Телефон (факс): +7 (351)799-51-52, (351) 799-55-90

ФГУП «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ»)

Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4

Тел.: +7 (343) 350-26-18

Факс: +7 (343) 350-20-39

E-mail: uniim@uniim.ru

Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 10.11.2015 г.
