МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

2 сентября 2019 г.

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 49920/1 «Весы промышленные 4D» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением АО «МАССА-К» б/д приказываю:

• 1. Внести изменения в описание типа на весы промышленные 4D, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 52766-13, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 49920/1 «Весы промышленные 4D», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 52766-13, в связи с переименованием изготовителя с ЗАО «МАССА-К», г. Санкт-Петербург на АО «МАССА-К», г. Санкт-Петербург.

• 3. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием

лицу или

хранится в системе электронного документооборота

индивидуальному предприь ИМаТОЯИМик электронного документа, подписанного ЭП,

метрологии.

Сертификат: 00E1036EE32711E880E9E0071BFC5DO276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08,11.2018 до 08.11.2019

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы промышленные 4D (далее - весы) предназначены для статических измерений массы различных грузов.

Принцип действия весов основан на преобразовании действующей, на него силовой нагрузки создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного цифрового тензорезисторного датчика. Деформация упругого элемента вызывает изменение электрического сигнала, снимаемого с тензорезисторов. Электрический сигнал, пропорциональный массе взвешиваемого объекта, преобразуется в цифровую форму и поступает в терминал для индикации результатов измерений.

Весы состоят из модуля взвешивающего 4D и терминала.

Модуль взвешивающий 4D состоит из грузоприемного устройства и четырех цифровых весоизмерительных датчиков DLC со встроенными в них датчиками температуры для термокомпенсации. Установка по уровню производится с помощью пузырькового уровня и установочных опор, которые ввернуты непосредственно в корпуса датчиков.

В весах применяется один из девяти вариантов исполнения грузоприемного устройства модуля взвешивающего 4D (рисунки 1, 2), которые отличаются следующим:

Грузоприёмное устройство стержневое 4D-B состоит из двух рам, устанавливаемых параллельно и вровень на расстоянии не более 10-и метров друг от друга и соединенных кабелем.

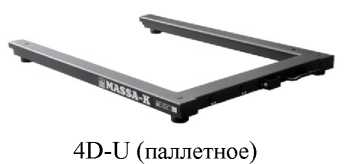

Грузоприёмное устройство паллетное 4D-U состоит из рамы П-образной формы и предназначено для взвешивания грузов на поддонах.

Грузоприёмное устройство низкопрофильное складывающееся 4D-LA состоит из рамы, грузоприемной платформы и двух откидывающихся пандусов.

Грузоприёмное устройство низкопрофильное моноблочное 4D-LM состоит из рамы, совмещенной с грузоприемной платформой, которая имеет два съезда с двух противоположных сторон.

Грузоприёмное устройство платформенное составное 4D-P состоит из рамы грузоприемной платформы и двух стационарных пандусов (пандусы прилагаются опционально).

Грузоприёмное устройство платформенное моноблочное 4D-PМ состоит из рамы, совмещенной с грузоприемной платформой.

Грузоприёмное устройство платформенное составное врезное 4D-PF состоит из рамы грузоприемной платформы врезного исполнения.

Грузоприёмное устройство платформенное моноблочное врезное 4 D-PМF состоит из рамы, совмещенной с грузоприемной платформой врезного исполнения.

Грузоприёмное устройство для взвешивания скота 4D-L состоит из рамы, грузоприемной платформы, двух пандусов и ограждения по периметру грузоприемной платформы.

Грузоприемные устройства весов 4D могут быть изготовлены целиком из обычной углеродистой стали, целиком из нержавеющей стали (в обозначении - S).

В весах применяется один из десяти вариантов исполнения терминала (рисунки 3, 4), которые отличаются следующими функциональными возможностями:

А - терминал весов с автономным питанием содержит первичный дисплей, клавиатуру, интерфейс RS-232;

Т - терминал весов с автономным питанием содержит первичный дисплей, клавиатуру и интерфейс RS-232. Блок индикации имеет индикаторы «МАССА», «ЦЕНА» и «СТОИМОСТЬ»;

АВ - терминал весов с автономным питанием, влагозащищенный. Терминал весов содержит первичный дисплей, клавиатуру;

Р - терминал весов с печатью этикеток. Терминал весов содержит первичный дисплей, клавиатуру, печатающее устройство, интерфейсы RS-232 и Ethernet, разъем mini SD. Блок индикации имеет индикаторы «МАССА» и «ЦЕНА»;

RА - терминал весов с автономным питанием. Терминал содержит первичный дисплей, клавиатуру, интерфейсы RS-232, Ethernet и разъем USB Flesh.

RС - терминал системных печатающих весов с автономным питанием. Терминал весов содержит первичный дисплей, клавиатуру, печатающее устройство, интерфейсы RS-232, Ethernet и разъем USB Flesh. Блок индикации имеет индикаторы «МАССА», «ЦЕНА» и «СТОИМОСТЬ»;

RР - терминал системных печатающих весов. Терминал весов содержит первичный дисплей, клавиатуру, печатающее устройство, интерфейсы RS-232, Ethernet и разъем USB Flesh. Блок индикации имеет индикаторы «МАССА», «ЦЕНА» и «СТОИМОСТЬ»;

R2P - терминал весов с печатью этикеток и чеков содержит первичный дисплей, клавиатуру, печатающее устройство, интерфейсы RS-232, Ethernet и разъем USB Flesh. Блок индикации имеет с двух сторон индикаторы «МАССА», «ЦЕНА» и «СТОИМОСТЬ».

RL - терминал системных печатающих весов. Терминал весов содержит первичный дисплей, клавиатуру, печатающее устройство, интерфейсы RS-232, Ethernet и разъем USB Flesh. Блок индикации имеет индикаторы «МАССА», «ЦЕНА» и «СТОИМОСТЬ». Печатающее устройство располагается в закрытом отсеке;

R2L - терминал весов с печатью этикеток и чеков содержит первичный дисплей, клавиатуру, печатающее устройство, интерфейсы RS-232, Ethernet и разъем USB Flesh. Блок индикации имеет с двух сторон индикаторы «МАССА», «ЦЕНА» и «СТОИМОСТЬ». Печатающее устройство располагается в закрытом отсеке.

Для автоматизации учета товаров, терминалы RA, RC, RP, R2P, RL и R2L, могут быть подключены в единую сеть.

4D-B (стержневое)

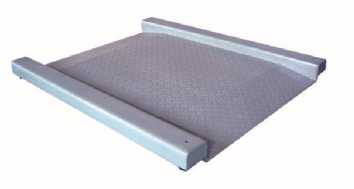

4D-LA (низкопрофильное складывающееся)     4D-LM (низкопрофильное моноблочное)

Рисунок 1 - Общий вид разных вариантов исполнения грузоприёмного устройства

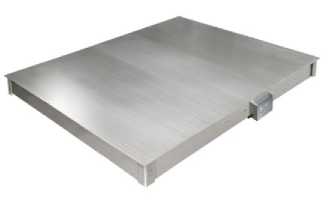

4D-P (платформенное составное)         4D-PM (платформенное моноблочное)

4D-PF (платформенное составное врезное) 4D-PMF (платформенное моноблочное врезное)

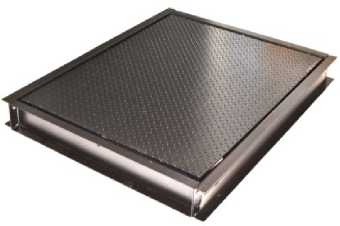

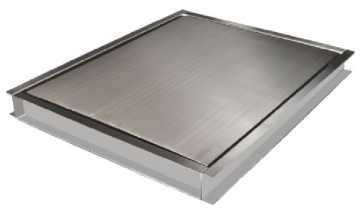

Рисунок 2 - Общий вид разных вариантов исполнения грузоприёмного устройства

АВ

Р

RA

RC

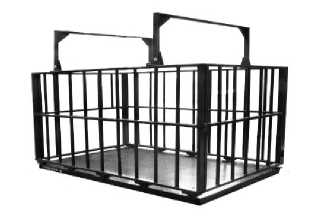

4D-L (для взвешивания скота)

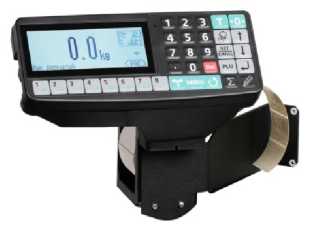

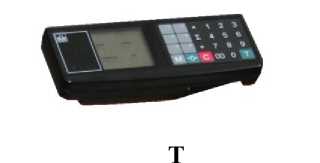

Рисунок 3 - Общий вид разных вариантов исполнения терминалов

RP

R2P

R2L

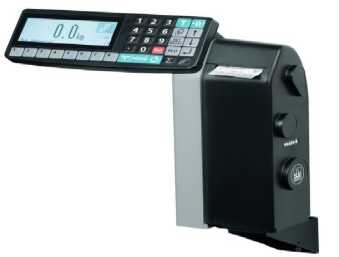

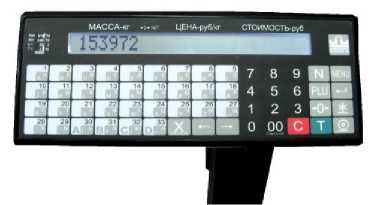

Рисунок 4 - Общий вид разных вариантов исполнения терминалов

Восемь модификаций весов различаются максимальными, минимальными нагрузками, пределами допускаемой погрешности, поверочными интервалами и имеют обозначение:

Весы промышленные 4D-K.S-J-H-G(F)

где 4D - обозначение типа;

4D-K.S-J-H - вариант исполнения модуля взвешивающего;

К - вариант исполнения грузоприемного устройства (B, U, LA, LM, P, PM, PF, PMF, L);

.S - грузоприемное устройство из нержавеющей стали;

J - размер грузоприемного устройства (1..33), Х1/Х2 размер грузоприемного устройства для исполнения отличного от (1..33), где Х1 - длина грузоприемного устройства в дециметрах (не более 20), Х2 - ширина грузоприемного устройства в дециметрах (не более 20);

Н - максимальная нагрузка, кг;

G - вариант исполнения терминала (A, Т, АВ, P, RA, RC, RP, R2P, RL, R2L);

(F) - наличие опциональных интерфейсов под заказ (R - RS, U - USB, W - Wi-Fi, E -Ethernet, B - Bluetooth, Z - ZigBee).

В весах предусмотрены следующие устройства и функции:

• - устройство первоначальной установки нуля;

• - полуавтоматическое устройство установки нуля;

• - устройство слежения за нулем;

• - устройство выборки массы тары приводится в действие кнопкой «тара»;

• - устройство установки по уровню весов (индикатор уровня и регулировочные опоры по высоте);

• - полуавтоматическое устройство юстировки чувствительности.

Применяемые в весах интерфейсы RS, USB, Wi-Fi, Ethernet, Bluetooth, ZigBee и разъем SD не позволяют вводить в весы команды или данные, предназначенные или используемые для отображения данных, которые ясно не определены и ошибочно могут быть приняты за результат взвешивания; для фальсификации отображаемых, обработанных или сохраненных результатов измерений; для юстировки (регулировки чувствительности) или изменения любого параметра юстировки.

В весах предусмотрена защита от несанкционированного изменения установленных регулировок (регулировки чувствительности (юстировки)) при помощи программного двадцатичетырехразрядного несбрасываемого счетчика, показания которого меняются случайным образом автоматически при каждой юстировке (рисунок 5). Генератор случайных чисел выдает контрольное число - код юстировки. Код юстировки при юстировке весов записывается во всех четырех цифровых весоизмерительных датчиках. При замене любого цифрового весоизмерительного датчика или при повторной юстировке модуля взвешивающего код юстировки изменяется. Повторить код юстировки невозможно. Код юстировки индицируется на терминале.

Для контроля показаний счетчика (кода юстировки):

- для вариантов исполнения терминала Т - включают весы и во время прохождения теста нажимают кнопку "'О'" и, удерживая ее, нажимают кнопку . На индикаторе последовательно отобразятся сообщения «tESt», «CAL S». Нажимают кнопку 'Г . На индикаторе отобразится код юстировки.

• - для вариантов исполнения терминала А и АВ в рабочем режиме нажать кнопку Выбрать «CodE». На индикаторе отобразится код юстировки.

• - для вариантов исполнения терминала Р - нажимают и удерживают нажатой кнопку до появления сообщения «Параметры». Нажатием кнопок ^], Ц входят в меню «Код калибровки». Нажимают Ц. На индикаторе отобразится код юстировки.

• - для вариантов исполнения терминала RA, RP, RC, R2P, RL и R2L - нажимают и удерживают кнопку ^^. Откроется меню администратора. Кнопками I , t выбирают пункт «Электронный паспорт». Кнопкой «J открывают паспортные данные весов. На индикаторе отобразится код юстировки.




Рисунок 5 - Индикация кода юстировки

Маркировка производится на фирменной, разрушающейся при снятии планке (рисунок 6). На которой нанесено:

• - торговая марка изготовителя;

• - обозначение модуля взвешивающего 4D;

• - предельные значения температуры;

- версия программного обеспечения;

- серийный номер;

- год выпуска;

- класс точности;

- знак утверждения типа;

- максимальная нагрузка (Max);

- минимальная нагрузка (Min);

- поверочный интервал (e);

- максимальное значение выборки массы тары.

Место нанесения знака поверки указано на рисунке 6.

ТЕРМИНАЛ А

U^9-12V8W -2О'-С/+4О“С

MASSAK

№

201

ТЕРМИНАЛ АВ

U^9^12V8W -20°С/+40°С

201

Рисунок 7 - Примеры маркировки терминала

Маркировка терминала производится на фирменной, разрушающейся при снятии планке (рисунок 7). На которой нанесено:

• - торговая марка изготовителя;

• - вариант исполнения терминала;

• - напряжение питания и потребляемая мощность;

• - предельные значения температуры;

• - серийный номер терминала;

• - год выпуска терминала.

В весах используется два программных обеспечения (далее - ПО):

• - встроенное в модуль взвешивающий 4D;

• - встроенное в терминал.

ПО модуля взвешивающего 4D выполняет функции по сбору, обработке и передаче измерительной информации. ПО терминала выполняет функции по хранению, отображению и передаче измерительной информации. Терминалы КА, RC, RP, R2P, RL, R2L совместимы с программой «MASSA-K: Менеджер регистраций»

Идентификация программы:

• - при включении весов, после прохождения теста индикации на терминале отображается версия программного обеспечения U_38.1.6, затем контрольная сумма 17F379 модуля взвешивающего 4D.

• - при помощи специальных команд описанных в Руководстве по эксплуатации на весы промышленные 4D возможно отразить версию ПО и контрольную сумму ПО терминала.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «средний». Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 1 -Идентификационные данные ПО

* Номер версии (идентификационный номер) ПО не ниже указанного

Таблица 2 - Метрологические характеристики

Таблица 3 - Метрологические характеристики

Продолжение таблицы 3

Таблица 4 - Основные технические характеристики

Таблица 5 -Габаритные размеры и масса грузоприемного устройства

Продолжение таблицы 5

наносится на титульный лист руководства по эксплуатации типографским способом и на фирменную планку, закрепленную на грузоприемном устройстве, фотохимическим способом.

Таблица 6 - Комплектность средства измерений

осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011.

Основные средства поверки:

- Эталонные гири 4-го разряда в соответствии с приказом Федерального агентства по техническому регулированию и метрологии от 29.12.2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы».

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на фирменную планку, закрепленную на грузоприемном устройстве.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ Федерального агентства по техническому регулированию и метрологии от 29.12.2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

ТУ 4274-029-27450820-2012 Весы промышленные 4D. Технические условия с изменением № 1

Технический регламент ТР ТС 020/2011 Электромагнитная совместимость технических средств

Технический регламент ТР ТС 004/2011 О безопасности низковольтного оборудования

Акционерное общество «МАССА-К» (АО «МАССА-К»)

ИНН 7813012245

Адрес: 194044, г. Санкт-Петербург, Пироговская набережная, 15 Литер А

Телефон: (812) 346-57-03, факс: (812) 327-55-47

Web-сайт: www.massa.ru

E-mail: info@massa.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.

Рисунок 6 - Маркировка модуля взвешивающего и место нанесения знака поверки
