№1978 от 22.08.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 109772
О переоформлении свидетельства об утверждении типа № 44337/1 "Счетчики холодной и горячей воды ВСКМ 90" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 1978 от 22.08.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ22 августа 2019 г. № 1978
Москва
О переоформлении свидетельства об утверждении типа № 44337/1 «Счетчики холодной и горячей воды ВСЕМ 90» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 08 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «ПК Прибор» от 29 апреля 2019 г. № б/н приказываю:
-
1. Внести изменения в описание типа на счетчики холодной и горячей воды ВСКМ 90, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 32539-11, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа 44337/1 «Счетчики холодной и горячей воды ВСКМ 90», зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений под номером 32539-11, в связи с изменением юридического адреса изготовителя ООО «ПК Прибор» с «г. Москва» на «г. Калуга».
-
3. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
С.С. Голубев
Заместитель Руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
С HF Д! НШ1 О С.[ ППФИКАИ. ЗП
Сертификат: 00E1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019
I JПриложение к приказу Федерального агентства по техническому регулированию и метрологии от «22» августа 2019 г. № 1978
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счётчики холодной и горячей воды ВСКМ 90 Назначение средства измеренийСчётчики холодной и горячей воды ВСКМ 90 (далее - счётчики) предназначены для измерения объёма питьевой воды и теплоносителя, потребляемых в тепловых сетях, сетях горячего и холодного водоснабжения, на объектах коммунального хозяйства, в открытых и закрытых системах теплоснабжения.
Описание средства измеренийПринцип работы счётчиков холодной и горячей воды ВСКМ 90 состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекающей воды.
Счётчики состоят из корпуса с фильтром, струеразделителя (для многоструйных счётчиков), измерительной камеры и счётного механизма. Поток воды пройдя фильтр, попадает в нижнюю часть измерительной камеры и приводит во вращение крыльчатку, воздействуя на нее единым потоком (для одноструйных исполнений) либо несколькими (для многоструйных исполнений). Вращение крыльчатки передается на счётный механизм счётчика при помощи магнитной муфты. Счётный механизм преобразует число оборотов крыльчатки в показания отсчётного устройства в м3. Счётчики являются универсальными и могут устанавливаться как на горячей, так и на холодной воде.
Счётчики выпускаются в следующих исполнениях:
ВСКМ 90
счётчик воды
условный диаметр прохода: (15); (20); (25);
(32); (40); (50).
(ДГ1) - герконовый датчик расположен в корпусе счётного механизма, импульсный выход реализован по схеме «сухой контакт»;
(ДГ2) - герконовый датчик съемный, импульсный выход реализован по схеме «сухой контакт»;
(ДГЗ) - герконовый датчик расположен в корпусе счётного механизма, импульсный выход
реализован по схеме параллельно-
Х
(1) - минимальный и переходный расходы соответствуют
метрологическим классам по ГОСТ Р 50193.1-92;
( ) - минимальный и переходный расходы соответствуют
ТУ 4213-001-77986247-2005 с изменением №1.
последовательного резистивного делителя;
(МИД) - исполнение со счётным механизмом, оснащённым дисковым
стрелочным указателем и технологическими посадочными
(О) - одноструйный с Ду 25-50; (М) - многоструйный с Ду 15, 20; ( ) - Ду 15, 20 - одноструйный, 25-50 многоструйный.
креплениями, для установки модуля дистанционной передачи информации;
Модификации с модулем дистанционной передачи измеренного объёма посредством: (МИД-Р) - радиоинтерфейса;
(МИД-И) - импульсного выхода, реализованного по схеме «открытый коллектор»;
(МИД-RS) - протокола RS-485;
(МИД-MBus) - протокола M-Bus; (Ф) - исполнение с фланцевым соединением
(только для ВСКМ 90-50 Ф).
Исполнения счётчиков с дистанционным герконовым выходом дополнительно имеют встроенный магнит, магнитное поле которого воздействует на замыкание/размыкание контактов герконового датчика.
В зависимости от исполнения, счётчики конструктивно могут включать в себя защитный кожух (кольцо) крепления счётного механизма к корпусу. Кольцо препятствует получению доступа к внутренним элементам счётчика без видимого повреждения. При наличии на корпусе неразъемного кольца (кожуха) пломбировка не требуется.
Общий вид счётчиков представлен на рисунках 1 - 4.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 5 - 8.

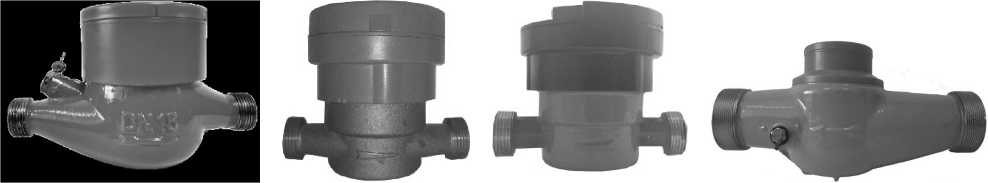

Рисунок 1 - Общий вид счётчиков ВСКМ 90.

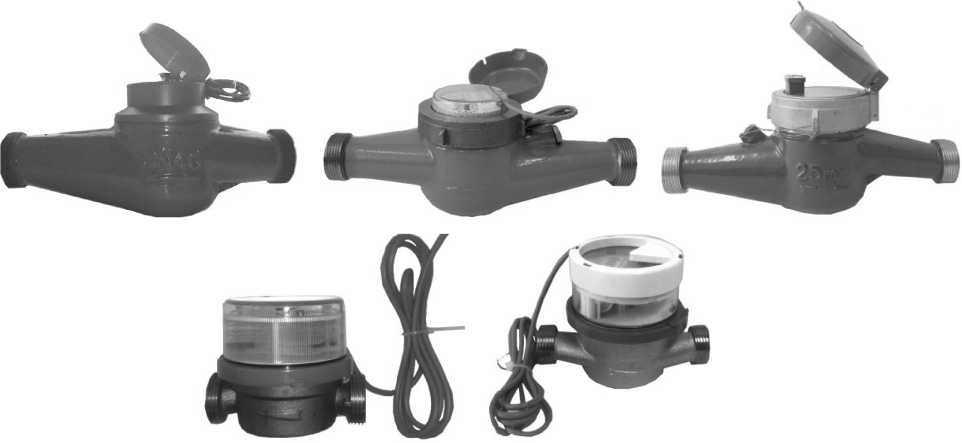

Рисунок 2 - Общий вид счётчиков ВСКМ 90 с герконовым датчиком.
Рисунок 3 - Общий вид счётчиков ВСКМ 90 МИД.
Рисунок 4 - Общий вид счётчиков ВСКМ 90 МИД с установленными модулями.
Пломба изготовителя или пломба с нанесенным знаком поверки

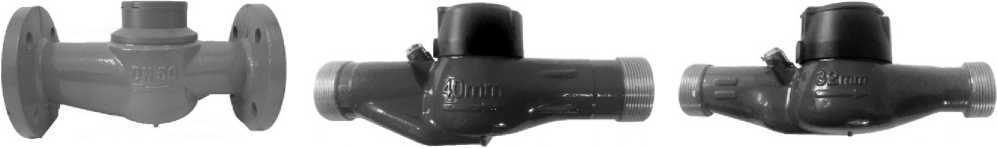

Рисунок 5 - Схема пломбировки счётчиков Ду 50.
Пломба изготовителя или пломба с нанесенным знаком поверки

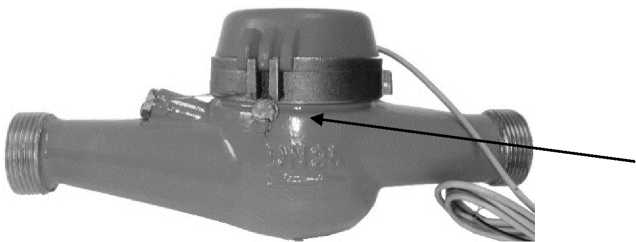

Рисунок 6 - Схема пломбировки счётчиков Ду 40, 32 и 25.
Пломба изготовителя или пломба с нанесенным знаком
поверки

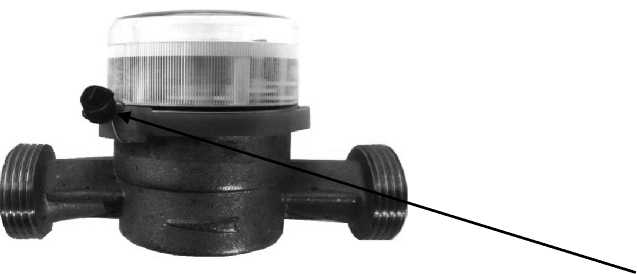

Рисунок 7 - Схема пломбировки счётчиков Ду 20 и 15.
м . .Саморазрушающаяся пломба
Рисунок 8 - Схема пломбировки счётчиков модификации МИД
Программное обеспечениеотсутствует.
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||||||||
|
Диаметр условный, Ду |
15 |
20 |
25 |
32 |
40 |
50 | ||||||
|
“ * Вид монтажа счётчика |
A |
B |
A |
B |
A |
B |
A |
B |
A |
B |
A |
B |
|
Расход воды минимальный, qmin, м3/ч: | ||||||||||||
|
- по ГОСТ Р 50193.1-92 |
0,06 |
0,03 |
0,10 |
0,05 |
0,14 |
0,07 |
0,24 |
0,12 |
0,40 |
0,20 |
1,20 |
0,45 |
|
- по ТУ 4213-001-77986247-2005 с изменением №1 |
0,054 |
0,027 |
0,09 |
0,045 |
0,126 |
0,063 |
0,216 |
0,108 |
0,36 |
0,18 |
1,08 |
0,405 |
|
Расход воды переходный, qt, м3/ч: | ||||||||||||
|
0,15 |
0,12 |
0,25 |
0,20 |
0,35 |
0,28 |
0,60 |
0,48 |
1,00 |
0,80 |
4,50 |
3,00 |
|
с изменением №1 |
0,135 |
0,108 |
0,225 |
0,18 |
0,315 |
0,252 |
0,54 |
0,432 |
0,90 |
0,72 |
4,05 |
2,70 |
|
Расход воды, м3/ч: | ||||||||||||
|
- номинальный, qn |
1,50 |
2,50 |
3,50 |
6,00 |
10,00 |
15,00 | ||||||
|
- максимальный, qmax |
3,00 |
5,00 |
7,00 |
12,00 |
20,00 |
30,00 | ||||||
|
Максимальный объём воды, м3, | ||||||||||||
|
измеренный за: | ||||||||||||
|
- сутки |
37,5 |
62,5 |
87,5 |
150,0 |
250,0 |
375,0 | ||||||
|
- месяц |
1125,0 |
1875,0 |
2625,0 |
4500,0 |
7500,0 |
11250,0 | ||||||
|
Порог чувствительности, м3/ч, | ||||||||||||
|
не более |
0,012 |
0,017 |
0,023 |
0,040 |
0,055 |
0,060 | ||||||
|
Пределы допускаемой относительной погрешности счётчиков, %: | ||||||||||||
|
- в диапазоне расходов от qmin до qt |
±5 |
±5 | ||||||||||
|
- в диапазоне расходов от qt |
±2 (при температуре |
±2 (при температуре воды от 5 до 50 |
°С) | |||||||||
|
до qmax, включительно |
воды от 5 до 50 °С) |
±3 (при температуре воды от 50 до 120 °С) | ||||||||||
|
±3 (при температуре воды от 50 до 90 °С) | ||||||||||||
|
Диапазон температуры воды, °С |
от 5 до 90 |
от 5 до 120 | ||||||||||
|
Номинальное давление, МПа, | ||||||||||||
|
не более |
1,6 | |||||||||||
|
Потеря давления на qmax, МПа, | ||||||||||||
|
не более |
0,1 | |||||||||||
|
Вес импульса , м |
0,001; 0,01; 0,1 | |||||||||||
|
* A - при вертикальном и наклонном монтаже счётчиков; | ||||||||||||
|
B - при горизонтальном монтаже счётчиков. | ||||||||||||
|
Только для счётчиков, укомплектованных герконовым датчиком и исполнения МИД-И. | ||||||||||||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||||
|
Диаметр условный, Ду |
15 |
20 |
25 |
32 |
40 |
50 |
|
Габаритные размеры (длина х |
165х100 |
190х100 |
260х135х |
260х135х |
300х150 |
300х195 |
|
ширина х высота), мм, не более |
х160 |
х160 |
175 |
175 |
х205 |
х205 |
|
Масса, кг, не более |
1,30 |
1,70 |
2,20 |
2,50 |
4,50 |
11,2 |
|
Условия эксплуатации: | ||||||
|
- температура окружающей среды, °С; |
от +5 до +50 | |||||
|
- относительная влажность, % |
от 30 до 98 | |||||
|
- атмосферное давление, кПа |
от 84 до 107 | |||||
|
Ёмкость счётного механизма, м3 |
99999,9999 |
999999,9999 | ||||
|
Минимальная цена деления | ||||||
|
3 счётного механизма*, м |
0,00005 (0,00002) | |||||
|
Средняя наработка на отказ, ч, не | ||||||
|
менее |
100000 | |||||
|
* Конкретное значение указано в эксплуатационной документации на счётчик. | ||||||
наносится на счётчик любым технологическим способом, обеспечивающим четкое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость, и на титульном листе руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 3 - Комплектность счётчика
|
Наименование |
Обозначение |
Количество |
|
Счётчик холодной и горячей воды |
ВСКМ 90-Х Х Х Х |
1 шт. |
|
Паспорт |
ПС 4213-001-77986247-2005-02 |
1 экз. |
|
Руководство по эксплуатации* |
РЭ 4213-001-77986247-2005-02 |
1 экз. |
|
Гайка |
- |
2 шт. |
|
Штуцер |
- |
2 шт. |
|
Прокладка |
- |
2 шт. |
|
* По требованию заказчика | ||
Поверка осуществляется по документу МИ 1592-2015 «Рекомендация. ГСИ. Счетчики воды. Методика поверки».
Основные средства поверки:
-
- рабочий эталон 3-го разряда части 1 приказа Росстандарта от 07.02.2018 г. № 256;
-
- рабочий эталон 3-го разряда передвижной части 1 приказа Росстандарта от 07.02.2018 г. № 256.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счётчиков с требуемой точностью. Знак поверки наносится на пломбы счётчика в соответствии с рисунками 5 - 8, а также в бланк свидетельства о поверке и/или в паспорт на счётчик.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счётчикам холодной и горячей воды ВСКМ 90
ГОСТ Р 50193.1-92 (ИСО 4064/1-77) Измерение расхода воды в закрытых каналах. Счётчики холодной питьевой воды. Технические требования
ГОСТ Р 50601-93 Счётчики питьевой воды крыльчатые. Общие технические условия
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости
ТУ 4213-001-77986247-2005 Счётчики крыльчатые однострунные холодной и горячей воды ОСВХ и ОСВУ, счётчики турбинные холодной и горячей воды СТВХ и СТВУ, счётчики холодной и горячей воды ВСКМ 90. Технические условия с изменением №1
ИзготовительОбщество с ограниченной ответственностью «ПК Прибор» (ООО «ПК Прибор»)
ИНН 7705672861
Адрес: 248002, Калужская область, г. Калуга, ул. Болдина, зд. 59, пом. 1 Телефон/факс: +7 (495) 232-19-30
Web-сайт: http://www.pkpribor.ru/
E-mail: metronic@decast.com
Испытательный центрГЦИ СИ ФГУ «Ростест-Москва»
Адрес: 117418, г. Москва, Нахимовский проспект, 31
Телефон: +7 (495) 544-00-00
Е-mail: info@rostest.ru
Аттестат аккредитации ГЦИ СИ ФГУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа № 30010-10 от 15.03.2010 г.
В части вносимых изменений
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов»
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр.8
Телефон/факс: +7 (495) 491-78-12
Web-сайт: http://www.kip-mce.ru
Е-mail: sittek@mail.ru
Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311313 от 09.10.2015 г.
