МИНИСГКРСТВОПРОМЫШЛЖННОСТИ ИТОРГОВЛИ РОССИЙСКОЙ ФВД1РАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстмдарт)

26 ноября 2015 г.                                                               1460

------ ' ■ №

Москва

О внесении изменений в описание типа на приборы одноканальные панельные Ф1775-АД

Во исполнение приказа Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. №   29940, в связи с обращением

ОАО «Приборостроительный завод «ВИБРАТОР», г. Санкт-Петербург, от 12 августа 2015 г. № 86/44 приказываю:

• 1. Внести в описание типа на приборы одноканальные панельные Ф1775-АД, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 28712-10 изменения в соответствии с приложением к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

  Федерального агентства



  С.С.Голубев

Изменения в описание типа на приборы одноканальные панельные Ф1775-АД

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы одноканальные панельные Ф1775-АД (далее Приборы) предназначены для измерения электрических сигналов постоянного напряжения, постоянного тока, сигналов от термопар ТП и от термопреобразователей сопротивления ТС, подключенных по трех- или четырехпроводной линии связи, а также для контроля и регулирования этих параметров (двух и трех позиционное или ПИД-регулирование) в системах управления технологическими процессами.

Принцип действия прибора Ф1775-АД основан на преобразовании входного аналогового сигнала с помощью сигма дельта АЦП и обработки данных микроконтроллером с последующим выводом данных на устройство индикации и исполнительные устройства.

Прибор Ф1775-АД выполнен либо в металлическом корпусе, либо в корпусе из трудногорючей пластмассы и предназначен для размещения в щитах и пультах. Внутри корпуса расположены печатные платы, на которых смонтированы элементы электрической схемы. Схемы подключения для разных видов сигналов расположены на крышке прибора.

Прибор является программируемым устройством, конфигурация режимов которого устанавливается пользователем. Использование двухпроводного интерфейса RS-485 позволяет включать прибор в состав систем измерения и управления совместно с другими приборами, управляемыми от одного компьютера с общей длиной линии связи между прибором и компьютером до 1,2 км.

На передней панели расположены:

цифровой индикатор результатов измерений, выполненный в виде четырех цифр со знаком полярности и фиксированной запятой;

дискретно-аналоговый индикатор, выполненный в виде 30 трехцветных светодиодов для исполнения Ф1775.1-АД и 20 трехцветных светодиодов для исполнения Ф1775.2-АД;

светодиоды;

четыре кнопки управления.

На задней панели прибора расположены, в зависимости от исполнения, вилки соединителей для подключения входных аналоговых сигналов, выходного аналогового сигнала и сигналов интерфейса, питания прибора и внешних датчиков, подключения сигнализации обрывов и неисправностей, выходных устройств, а также корректор для калибровки аналогового выходного сигнала.

Прибор обеспечивает:

• 1) измерение напряжения U и силы постоянного тока I, в различных диапазонах измерения;

• 2) измерение сигналов от термопреобразователей сопротивления ТС различного типа, подключенных по трёх- или четырёхпроводной линии связи;

• 3) измерение сигналов от термопар ТП различного типа с автоматической компенсацией температуры свободных концов термопар;

• 4) конфигурирование входа прибора на любой из указанных видов входного сигнала и диапазонов измерения;

• 5) задание начала и конца шкалы;

• 6) задание уставок;

• 7) цифровую и дискретно-аналоговую индикацию результатов измерений и уставок

(в зависимости от исполнения);

• 8) обмен данными с ЭВМ по интерфейсам RS-232 и RS-485.

Использование двухпроводного интерфейса RS-485 позволяет включать прибор в состав систем измерения и управления совместно с другими приборами, управляемыми от одного компьютера, с общей длиной линии связи между приборами и компьютером до 1,2 км.

Приборы Ф1775-АД выпускаются в следующих исполнениях:

• - «ОП» - оборудование, поставляемое на общепромышленные объекты (с приемкой ОТК);

• - «ОИАЭ» - оборудование, поставляемое на объекты использования атомной энергии - с приемкой ОТК и/или приемкой Представителя У О (уполномоченной организации) Заказчика.

При заказе приборов и записи в документации другой продукции, в которой они могут быть применены, необходимо указать:

• 1)  условное обозначение заказа прибора;

• 2)  тип корпуса;

• 3)  напряжение питания;

• 4) напряжение питания внешних датчиков;

• 5)  цветовое решение передней рамки и лицевой панели;

• 6) тип и толщину щита;

• 7) цвет цифровых индикаторов (красный или зеленый);

• 8) исполнение («ОП», «ОИАЭ»);

• 9)  вид приемки (ОТК, представитель У О заказчика);

• 10) класс безопасности (для исполнения «ОИАЭ»);

• 11) обозначение настоящих технических условий.

Дополнительно для приборов в металлическом корпусе указывается:

• -  тип выходных устройств регулирования;

• -  защищённость от воздействия твёрдых тел и воды;

• -  группа исполнения по ЭМС.

Прибор в пластмассовом корпусе имеет модификации, для которых приняты следующие условное обозначение заказа:

Исполнение -------------Г"

1-горизонтальное с дискретноаналоговой и цифровой индикацией;

• 2 - вертикальное с дискретно

аналоговой и цифровой индикацией;

• 3 - горизонтальное с цифровой

индикацией.

Напряжение питания ---------------

01 -12 В;

02-24 В;

03 -220 В.

Питание внешних датчиков -------------

00 - отсутствует;

01 -24 В;

02-36 В.

Цвет индикатора ----------------------------

• 1 - красный

• 2 - зеленый

Примечание - Модификация прибора с напряжением питания 220 В источником питания внешних датчиков не комплектуется.

Прибор в металлическом корпусе имеет модификации, для которых приняты следующие условное обозначение заказа:

Ф1775.х-ад-хх - хх -2L-2L-X-*

Исполнение: -------------------------Г

• 1 - горизонтальное с дискретноаналоговым и цифровым индикатором;

• 2 - вертикальное с дискретно

аналоговым и цифровым индикатором;

• 3 - горизонтальное с двумя

цифровыми индикаторами.

Напряжение питания:                         —

02 - 24 В постоянного или переменного тока

03 - 220 В переменного тока.

Питание внешних датчиков:    ------------------------

00 - отсутствует;

01-24 В;

02 - 36 В.

Выходные устройства:     ---------------------------------

• 1 - реле и токовый выход 4-20 мА

• 2 - симисторы и токовый выход (только для Ф 1775.3);

• 3 - реле и выход напряжения (только для Ф1775.3);

• 4 - симисторы и выход напряжения (только для Ф1775.3);

• 5 - реле и токовый выход 0-5 мА.

Степень защиты от окружающей среды:

• 1 - лицевая панель IP54; корпус IP20;

• 2 - IP54 по прибору в целом;

Группа исполнения по ЭМС и критерию качества функционирования:

А - IVA;

В - IVB.

Цвет индикатора                     ¹ —

• 1 - красный

• 2 - зеленый

Примеры обозначения прибора при его заказе и в документации другой продукции, в которой он может быть применен:

• 1) Прибор одноканальный панельный Ф1775.1-АД-01-01-1, корпус пластмассовый, питание 12 В, питание датчиков 24 В, рамка чёрная, панель белая, цвет индикаторов -красный; тип щита - панельный, толщина щита - 2 - 4 мм, исполнение - «ОИАЭ», вид приемки - представитель УО заказчика, класс безопасности 3, ТУ 4389-0173-05755097-2004.

• 2)  Прибор одноканальный панельный Ф1775.1-АД-02-02-1-1-В-2, корпус металлический, питание 24 В, питание датчиков 36 В, рамка чёрная, панель серая, цифровая индикация зеленая, тип щита - мозаичный, толщина щита - 14 мм, исполнение «ОИАЭ», вид приемки - ОТК, класс безопасности 4, IP54 по лицевой панели, группа исполнения по ЭМС -IVB, тип выходных устройств регулирования - реле и токовый выход, ТУ 4389-0173— 05755097-2004.

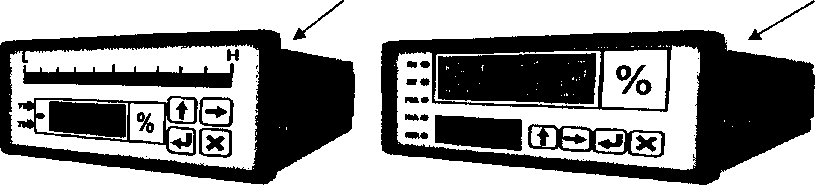

Общий вид приборов одноканальных панельных представлен на рисунке 1.

В пластмассовом корпусе

В металлическом корпусе

Рисунок 1 - Вид приборов одноканальных панельных Ф 1775-АД

Оттиск поверительного клейма при положительных результатах поверки наносят на табличку, расположенную на корпусе приборов одноканальных панельных Ф1775-АД.

Программное обеспечение Приборов является встроенным и выполняет функции сбора, обработки, отображения и передачи измерительной информации.

Конструкция и особенности эксплуатации Приборов обеспечивают полное ограничение доступа к метрологически значимой части ПО.

Программа заносится в однократно программируемый микроконтроллер в процессе производства и не может быть изменена без разрушения корпуса прибора. Идентификационные данные встроенного программного обеспечения зависят от модификации Прибора.

Идентификационные данные программного обеспечения представлены в таблице 1. Таблица 1

Уровень защиты программного обеспечения Приборов от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Влияние встроенного ПО учтено при нормирование метрологических характеристик.

Метрологические и технические характеристики приведены в таблицах 2-5.

Таблица 2

Таблица 3

Таблица 4

Примечания:

• 1) при эксплуатации обеспечивается применение ТС типа:

• - 50М с температурным коэффициентом а = 0,00428 °C'¹ (по ГОСТ Р 8.625-2006);

• - 50 М с номинальным значением отношения сопротивлений Wioo (по ГОСТ 6651), равным 1,4280 или 1,4260;

• 2) при эксплуатации обеспечивается установка других значений нижней и верхней границ диапазонов измерений, при этом для диапазона с разностью между границами до

100 ° С основная приведенная погрешность не более ±0,5 %, с разностью до 50 ⁰ С - не более ±1 %.

Таблица 5

Пределы допускаемых основных приведенных погрешностей измерений входных сигналов указаны в процентах от конечных значений диапазонов измерений.

Диапазоны задания выходных аналоговых сигналов прибора, выполненного в металлическом корпусе: от 0 до 5 мА, от 4 до 20 мА; от 0 до 10 В

Примечание: диапазон измерений от 0 до 10 В - только для Ф1775.3-АД.

Пределы допускаемой основной приведенной погрешности выходного аналогового сигнала равны ±0,25 % от конечного значения диапазона изменений выходного сигнала.

Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха от нормальной до любой в пределах рабочих температур, на каждые 10 ⁰ С равны половине пределов допускаемой основной приведенной погрешности.

Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением влажности от нормальной до 98 % при температуре 35 °C, равны 0,75 пределов допускаемой основной приведенной погрешности.

Питание прибора (в зависимости от исполнения) осуществляется от сети переменного тока частотой от 46 до 52,5 Гц или от сети постоянного тока напряжением, указанным в таблице 6.

Таблица 6

Габаритные размеры, масса, потребляемая мощность, рабочие условия применения,

средняя наработка на отказ и средний срок службы приведены в таблице 7. Таблица 7

наносят на табличку прибора методом шелкографии, на титульные листы руководства по эксплуатации и паспорт - типографским способом

В комплект поставки приборов в пластмассовом корпусе входят:

• - прибор Ф1775.Х-АД (по заказу);                                             -1шт,

• - руководство по эксплуатации ЗПА.399.118 РЭ, включая раздел 8 «Поверка прибора»; - 1экз.

• - паспорт ЗПА.399.118 ПС;                                                     -1экз.

• - розетка B2L 3.5/18F N174807;                                               -1шт,

• - розетка BLZ 5.00/6 N157138;                                                -1шт.

• - розетка BL 5.00/2 N172312;                                                   -1шт,

• - вилка DB-9M;                                                                -1 шт.

• - зажим NGS-NK N 37003000.                                            -2шт.

• - план качества                                                                     -1экз.

В комплект поставки приборов Ф1775.Х-АД-ХХ-ХХ-Х-1-Х в металлическом корпусе входят:

• - прибор Ф1775.Х-АД (по заказу);                                             -1шт.

• - руководство по эксплуатации ЗПА.399.141 РЭ (в зависимости от заказа),

включая раздел 8 «Поверка прибора»;                                        - 1экз.

• - программное обеспечение и руководство оператора 05755097.00006-01-34-01 на CD; -1 экз.

• - паспорт ЗПА.399.141 ПС, ЗПА.399.157 ПС;                                   -1зкз.

• - розетка B2L 3.5/18F N174804;                                                 -1шт.

• - розетка BLZ 5.00/6 N157138;                                                -1шт.

• - розетка BLZ 5.00/3 N157136;                                                -1шт.

• - розетка BL 3.5/2F N160664;                                                  -1шт.

• - розетка WAGO 733-102;                                                 -1шт.

• - крепеж № 403154                                                           -2шт.

• - скоба 8ПА.141.396-2                                                          -2шт.

• - план качества                                                                       -1 экз.

В комплект поставки приборов Ф1775.Х-АД-ХХ-ХХ-Х-2-Х в металлическом

корпусе входят:

• - прибор Ф1775.Х-АД (по заказу);                                             -1шт.

• - руководство по эксплуатации ЗПА.399.141 РЭ (в зависимости от заказа), включая раздел 8

«Поверка прибора»;                                                          - 1экз.

• - программное обеспечение и руководство оператора 05755097.00006-01-34-01 на CD; - 1экз.

• - паспорт ЗПА.399.141 ПС, ЗПА.399.157 ПС;                                   - 1экз.

• - розетка РС19 ТВ с кожухом АВО.364.047 ТУ;                               - 1шт.

• - розетка 2РМ22 КПН10Г1В1 ГЕО.364.126 ТУ;                               - 1шт.

• - скоба 8ПА.141.402-01.                                                        - 2шт.

- план качества

осуществляется по документам ЗПА.399.118 РЭ «Приборы одноканальные панельные Ф 1775-АД. Руководство по эксплуатации» (раздел 8 «Поверка прибора»), согласованному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 25.11.2004 г., ЗПА.399.141 РЭ «Приборы одноканальные панельные Ф1775-АД. Руководство по эксплуатации» (раздел 8 «Поверка прибора»), согласованному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 24.12.2009 г. Основные средства поверки:

• - компаратор напряжений Р3003;0 - 10 В; класс точности 0,0005 (Госреестр №7476-94);

• - калибратор программируемый П320 (Госреестр №7493-79);

• - магазин сопротивлений Р4831; 0,001 Ом - 100 кОм; класс точности 0,02/2’ Ю'⁶ (Госреестр №6332-77);

• - катушка электрического сопротивления Р331 (100 Ом); класс точности 0,01 (Госреестр №1162-58);

• - вольтметр универсальный Щ31; 0-1,0 кВ; класс точности 0,005/0,001 (Госреестр №6027-77);

• - установка пробойная УПУ-1М; 500 В - ЮкВ (Госреестр №58589-14);

• - мегаомметр Е6-24; 0,01 МОм - 9,99 ГОм; погрешность ± 3% (Госреестр №25405-08).

изложены в документе ЗПА.399.118 РЭ ««Приборы одноканальные панельные Ф1775 Руководство по эксплуатации».

ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 11О’^Тб-ЗОА.

ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.

ГОСТ Р 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления.

ОПБ-88/97 (ПНАЭ Ш-01-011-97) «Общие положения безопасности атомных станций».

СТО 1.1.1.07.001.0675-2008 «Атомные станции. Аппаратура, приборы, средства систем контроля и управления. Общие технические требования».

ТУ4389-0173-05755097-2004 «Прибор одноканальный панельный Ф1775-АД».

ОАО «Приборостроительный завод «ВИБРАТОР»

ИНН 7813028750

Адрес: 194292, Санкт- Петербург, 2-й Верхний пер., д.5 лит. А,

Тел. (812) 517-99-10, факс.(812) 517-99-55, e-mail: kildiyarov@vibrator.spb.ru

ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., 19

тел ./факс 251 -76-01/113-01-14, e-mail: info@vmim.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа№ 30001-10 от 20.12.2010 г.
