ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Манометры серии Y (далее - приборы) предназначены для измерений избыточного или вакуумметрического давления жидкостей, газов или пара. Приборы с сигнализирующим устройством предназначены, кроме того, и для управления внешними электрическими цепями.

Принцип действия приборов, основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.

Приборы конструктивно состоят из цилиндрического корпуса со шкалой, закрытой защитным стеклом, чувствительного элемента, кинематического механизма со стрелкой и штуцера для подключения прибора.

Чувствительным элементом приборов является трубчатая пружина. Под воздействием среды избыточного давления, подведенная к внутренней полости трубка стремится к распрямлению. При этом изменяются внутренний и внешний радиусы пружины, что вызывает соответствующее изменение положения свободного конца пружины, это в свою очередь приводит к перемещению показывающей стрелки прибора посредством передаточного механизма.

Манометры серии Y выпускаются в следующих модификациях: YTF, YTFN, YTQ, YSZ, YXC отличающихся материалом корпуса, наличием электрического контакта и сигнализирующих стрелок.

Приборы изготавливаются с радиальным и аксиальным размещением штуцера.

В соответствии с заказом корпус манометров диаметром 40; 50; 60; 100; 125; 150; 250 мм может быть заполнен глицерином.

Схема составления условного обозначения манометров приведена ниже.

Y 1 - 2 H / 3

Где:

• 1 - Исполнение:

• - TF - антикоррозийный корпус;

• - TFN - вибростойкие с антикоррозийным корпусом;

• - ХС - манометр с электрическим контактом (с сигнализирующим устройством);

• - SZ - трехстрелочное исполнение;

• - TQ - промышленное исполнение (безопасное)

• 2 - Диаметр корпуса

• 3 -Дополнительная оснастка (по заказу)

MF Фланцевое присоединение

ML Безрезьбовое присоединение

JPJ Клапанный блок

JPF Сифон

ZN Демпфер

GZL Протектор перегрузки

Диапазон установок приборов с сигнализирующим устройством составляет от 5 до 95% диапазона измерений.

Фотографии общего вида приборов приведены на рисунках 1-5.

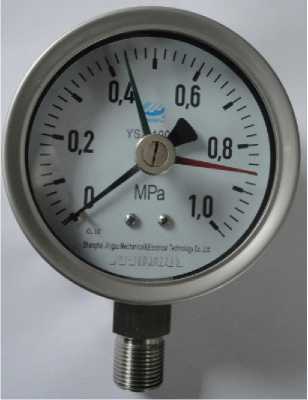

Рисунок 1. Общий вид YSZ-

100H

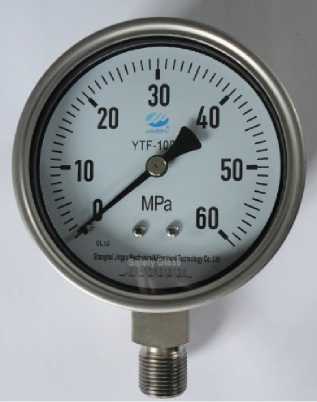

Рисунок 2. Общий вид YTF-

100H

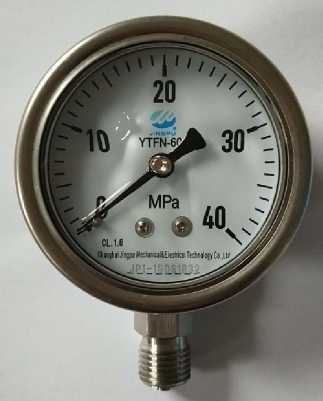

Рисунок 3. Общий вид YTFN-60H

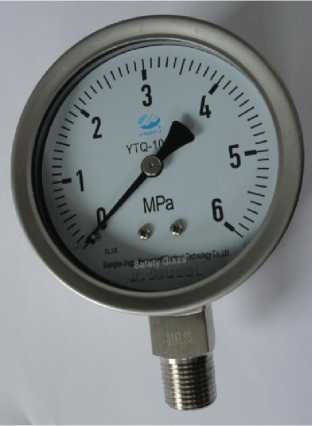

Рисунок 4. Общий вид YTQ-100H

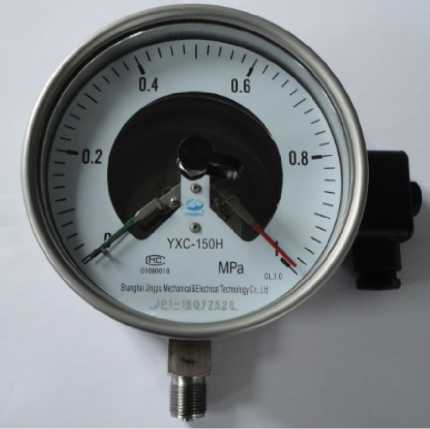

Рисунок 5. Общий вид YXC-150H

Пломбирование приборов не предусмотрено.

Программное обеспечение отсутствует

Метрологические и технические характеристики приборов приведены в таблицах 1-2.

Таблица 1 - Метрологические характеристики

Пределы допускаемой основной погрешности срабатывания сигнализирующего устройства манометров приведены к разнице между верхними и нижними пределами измерения- ±2,5%, ±4%.

Количество срабатываний контактов сигнализирующего устройства - не менее 100000 раз.

Таблица 2 - основные технические характеристики

наносится на шкалу и эксплуатационную документацию печатным методом.

Таблица 3 - комплектность

осуществляется по документу МИ 2124-90 «Рекомендация. ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».

Основные средства поверки:

Рабочие эталоны 2-го разряда по ГОСТ Р 8.802-2012 - манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60; МП-600 (Регистрационный № 58794-14);

Рабочий эталон 2-го разряда по ГОСТ Р 8.802-1012 - мановакуумметр грузопоршневой МВП-2,5 (Регистрационный № 1652-99).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на стекло прибора и/или на паспорт групповой, или на свидетельство о поверке.

Сведения о методиках (методах) измерений отсутствуют

ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа

ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия

Техническая документация фирмы-изготовителя

Фирма «Shanghai Jingpu Mechanical&Electrical Technology Co.,Ltd », Китай
