№1480 от 27.06.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 98639
О внесении изменений в описание типа на регистраторы давления автономных РДА
Приказы по основной деятельности по агентству Вн. Приказ № 1480 от 27.06.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
7.7 июня 7.019 г. № 1480
Москва
О внесении изменений в описание типа на регистраторы давления автономных РДА
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «Специальные геофизические системы» от 11 апреля 2019 г. № 10 п р и к а з ы в а ю:
-
1. Внести изменения в описание типа на регистраторы давления автономных РДА, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 29939-19, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя С.С. Голубев
?
Подлинник электронного документа, подписанного ЭП, хранится s системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
С-ВГДИ’ИЯ О СГРЯ ИФИКАГг: ЭГ i
Сертификат 00E1036EE32711E880E9E0071BFC5DD276
Кому выдан: Голубев Сергей Сергеевич
действителен: с 08.11.2018 до 08.11.2019
< — J
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «27» июня 2019 г. № 1480
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Регистраторы давления автономные РДА
Назначение средства измеренийРегистраторы давления автономные РДА (далее - регистраторы) предназначены для измерений избыточного давления. Область применения - нефтегазодобывающие и нефтеперерабатывающие предприятия, предприятия теплоэнергетики и водоснабжения.
Описание средства измеренийКонструктивно регистраторы представляет собой корпус (литую коробку), в которой смонтированы:
-
- корпус с тензопреобразователем;
-
- переходник с антенной;
-
- пластина с установленной на ней платой преобразователя и экраном.
На экране смонтирован держатель литиевого элемента питания. На корпусе тензопреобразователя смонтирован датчик температуры, представляющий собой кремневый диод, предназначенный для коррекции регистрируемых данных по давлению в зависимости от температуры корпуса тензопреобразователя.
На плате преобразователя установлен переключатель SA1, для отключения батареи и подачи напряжения питания с разъема X1. Разъем X1 служит для подключения регистраторов к ЭВМ с помощью кабеля USB A-B.
Антенна состоит из полимерного кожуха, в который установлен радиомодуль.
Радиомодуль представляет собой смонтированный на печатной плате приемо-передатчик работающий в полосе радиочастот от 2400 до 2483,5 МГц с максимальной эквивалентной изотропно излучаемой мощностью не более 2,5 мВт.
Для защиты от окружающей среды на коробку навинчивается крышка. Пылевлагозащита обеспечивается резиновыми уплотнительным кольцом в крышке и герметиком в резьбовых соединениях.
Для выравнивания давления внутри коробки с давлением окружающего воздуха для РДА исполнений со степенью защиты от окружающей среды IP64 служит вентиляционное устройство.
Принцип действия регистраторов основан на преобразовании тензопреобразователем давления исследуемой среды в напряжение, которое поступает на аналого-цифровой преобразователь. Оцифрованные данные передаются по радиоканалу и сохраняются во внутренней памяти прибора. Преобразование и передача значений давления производится с периодом 1 секунда.
В качестве микросхем памяти используется flash-память, которая позволяет сохранять информацию при выключенных источниках питания. Сохранение данных в память производится с заданным периодом от 1 до 255 секунд. Шаг задания периода сохранения -1 секунда.
Прием данных в компьютер по радиоканалу осуществляется через адаптер беспроводной связи.
Настройка регистраторов и чтение состояния внутренней памяти производится по USB-каналу приема-передачи данных.
Регистраторы имеют три исполнения Т1, Т2, Т3, отличающиеся диапазонами рабочими условиями эксплуатации (см. таблица 3).

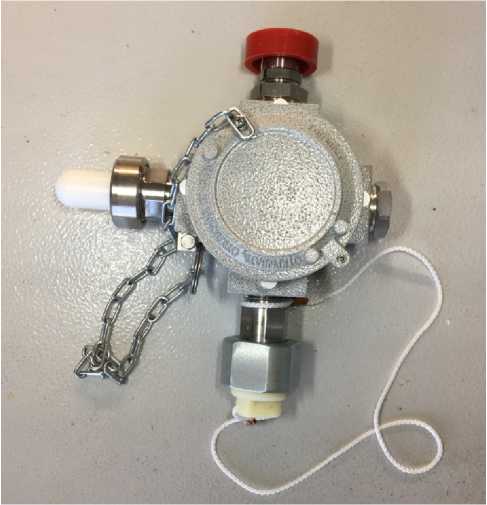

Общий вид регистраторов давления автономных РДА приведен на рисунке 1.
Рисунок 1 - Общий вид регистраторов давления автономных РДА
Пломбирование регистраторов не предусмотрено.
Программное обеспечениеРегистраторы имеют встроенное программное обеспечение (ПО).
Программное обеспечение предназначено для программной поддержки прибора и обеспечивает реализацию следующих функций:
-
- настройка связи прибора с компьютером;
-
- контроль работоспособности прибора;
-
- подготовка прибора к работе.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
rda-check.exe |
|
Номер версии (идентификационный номер) ПО |
1.0 |
|
Цифровой идентификатор ПО |
c43c256500e572076eb0b1e35fe4f7cc |
|
Примечание - Номер версии ПО должен быть не ниже указанного в таблице. Значение контрольной суммы указано для файла версии, указанной в таблице. | |
Регистраторы имеют защиту встроенного ПО и измерительной информации от непреднамеренных и преднамеренных изменений. Уровень защиты встроенного ПО - «низкий» по Р 50.2.077-2014.
Метрологические и технические характеристикиОсновные метрологические и технические характеристики регистраторов приведены в таблицах 2-3.
Таблица 2 - Основные метрологические характеристики регистраторов
|
Наименование характеристики |
Значение | ||
|
Нижний предел измерений избыточного давления, МПа |
0,1 |
1,0 | |
|
Верхний предел измерений избыточного давления*, МПа |
1,6; 2,5; |
4; 6 |
10; 16; 25; 40; 60 |
|
Пределы допускаемой основной приведенной погрешности к | |||
|
верхнему пределу измерений*, % |
±0,1; ±0,25 | ||
|
Пределы дополнительной погрешности, вызванной изменениями температуры окружающего воздуха, выраженной в % от верхнего предела измерений не должны превышать: | |||
|
- при изменении температуры окружающей среды в диапазонах от -40 до -20ОС включ. Для регистраторов: | |||
|
с значением основной приведенной погрешности 0,1 |
±1,1 | ||
|
с значением основной приведенной погрешности 0,25 |
±1,25 | ||
|
- при изменении температуры окружающей среды в диапазонах от -20 до +15°С включ. И св. +25 до +50°С для | |||
|
регистраторов: | |||
|
с значением основной приведенной погрешности 0,1 |
±0,1 | ||
|
с значением основной приведенной погрешности 0,25 |
±0,25 | ||
|
* Примечание: - конкретное значение характеристики указывается в паспорте | |||
Таблица 3 - Основные технические характеристики регистраторов
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °C: для исполнения Т1 |
от +5 до +50 |
|
для исполнения Т2 |
от -20 до +50 |
|
для исполнения Т3 |
от -40 до +50 |
|
- относительная влажность (без конденсации влаги), % |
от 20 до 90 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Напряжение питания постоянного тока, В |
от 2 до 3,6 |
|
Потребляемая мощность, мВт, не более |
12 |
|
Маркировка взрывозащиты по ГОСТ 30852.0-2002 |
1Ех d IIB Т6 X |
|
Степень защиты по ГОСТ 14254-15 |
IP 64, IP 67 |
|
Габаритные размеры (ДхШхВ), мм, не более |
235x205x85 |
|
Масса, кг, не более |
1,8 |
|
Период регистрации, с |
от 1 до 255 |
|
Время хранения информации, лет, не менее |
10 |
|
Средний срок службы, лет, не менее |
5 |
наносится на титульный лист руководства по эксплуатации - типографским способом.
Комплектность средства измеренийКомплектность регистраторов приведена в таблице 4.
Таблица 4 - Комплектность регистраторов
|
Наименование |
Обозначение |
Кол-во |
|
Регистратор давления автономный РДА |
КВУФ.416731.042 |
1 шт. |
|
Руководство по эксплуатации * |
КВУФ.416731.042 РЭ |
1 экз. |
|
Паспорт |
КВУФ.416731.042 ПС |
1 экз. |
|
Руководство оператора ** |
643.12262998.00010-01 34 01 |
1 экз. |
|
Наименование |
Обозначение |
Кол-во |
|
CD-диск с ПО РДА rda-check.exe ** |
643.12262998.00010-01 |
1 экз. |
|
Методика поверки |
МП-055/08-2018 |
1 экз. |
|
Ниппель |
КВУФ.715553.072 |
1 шт. |
|
Кабель USB A-B |
- |
1 шт. |
|
Адаптер Б-USB*** |
КВУФ.203127.001 |
1 шт. |
|
Ключ 7812-0369 Ц15.хр. ГОСТ 11737-93 (Инбусовый ключ (HEX2) |
- |
1 шт. |
|
Примечание: | ||
|
* при поставке в одно место комплектуется из расчета 1 шт. на четыре РДА; | ||
|
** компакт-диск - при поставке в одно место комплектуется из расчета 1 шт. на четыре РДА; | ||
|
*** при поставке в одно место комплектуется из расчета 1 шт. на десять РДА | ||
осуществляется по документу МП-055/08-2018 «Регистраторы давления автономные РДА.
Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» 13.08.2018 г.
Основные средства поверки:
- преобразователи давления ПДЭ-020И (рег. № 58668-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке, и (или) в паспорт.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к регистраторам давления автономным РДАГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ 14254-15 (МЭК 529-89) Степени защиты, обеспечиваемые оболочками (код IP)
ТУ 4212-004-12262998-11 Регистраторы давления автономные РДА. Технические условия
ИзготовительОбщество с ограниченной ответственностью «Специальные геофизические системы»
(ООО «Специальные геофизические системы»)
ИНН 6452031862
Адрес: 410033, г. Саратов, проспект 50 лет Октября, дом 101, литер Ж
Телефон: +7 (8452) 33-82-94
Факс: +7 (8452) 39-94-56
E-mail: sgsgeo@sgsgeo.ru
Испытательный центрОбщество с ограниченной ответственностью «ПРОММАШ ТЕСТ»
(ООО «ПРОММАШ ТЕСТ»)
Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн.6 Телефон: +7 (495) 775-48-45
E-mail: info@prommashtest.ru
Аттестат аккредитации ООО «ПРОММАШ ТЕСТ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312126 от 29.03.2017 г.
