ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители износа стальных канатов (дефектоскопы) ИНТРОС
Назначение средства измеренийИзмерители износа стальных канатов (дефектоскопы) ИНТРОС, далее по тексту -дефектоскопы, предназначены для измерений относительной потери сечения металла круглых и плоских стальных канатов, а также армирующих стальных тросов в резинотросовых канатах.
Описание средства измеренийПринцип действия дефектоскопов основан на магнитном методе неразрушающего контроля.
Дефектоскопы состоят из электронного блока (ЭБ) или модернизированного электронного блока (ЭБ-М) и связанной с ним кабелем магнитной головки (МГ). Имеется вариант исполнения дефектоскопа, в котором ЭБ и МГ расположены в одном корпусе. На лицевой панели ЭБ/ЭБ-М расположены кнопки управления и индикаторы, отражающие результаты измерений.
Дефектоскопы могут комплектоваться разными магнитными головками, которые отличаются диаметрами контролируемых канатов.
Дефектоскопы выпускаются в двух исполнениях: рудничном нормальном и рудничном взрывозащищенном с особо взрывобезопасным уровнем защиты от взрыва.
Общий вид ЭБ/ЭБ-М дефектоскопов представлен на рисунке 1.
Общий вид магнитных головок представлен на рисунке 2 а) МГ6-24; б) МГ6-24F, в) МГ20-40; г) МГ40-64, МГ24-64, МГ24-64М3; д) МГ124Р, МГ233Р; е) МГ450Р; ж) МГ124, МГ233; з) МБ8-24 (моноблок); и) МГ22-45; к) МГ24-64М5; л) МГ40-70; м) МГ6-26. Магнитные головки МГ6-26, МГ22-45, МГ24-64М5 и МГ40-70 совместимы только с модернизированным электронным блоком (ЭБ-М).
Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
б) ЭБ-М
а) ЭБ

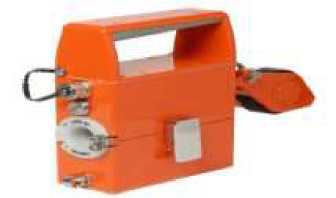

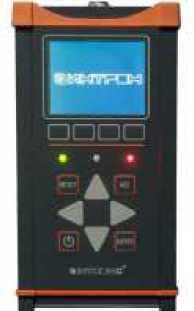

Рисунок 1 - Общий вид ЭБ/ЭБ-М дефектоскопов
а) МГ6-24
б) МГ6-24Г
в) МГ20-40
г) МГ40-64, МГ24-64, МГ24-64М3
д) МГ124Р, МГ233Р
е) МГ450Р
ж) МГ124, МГ233 з) МБ8-24 (моноблок) и) МГ22-45
к) МГ24-64М5 л) МГ40-70 м) МГ6-26

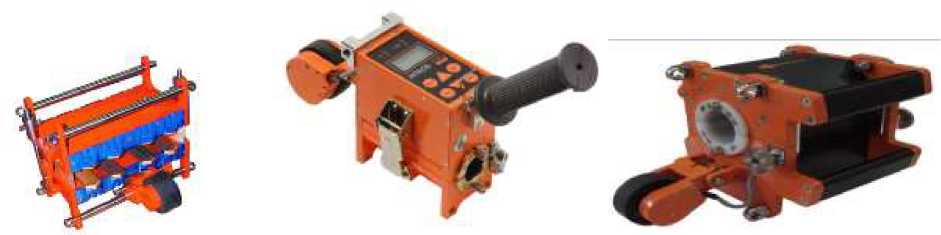

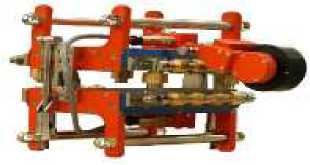

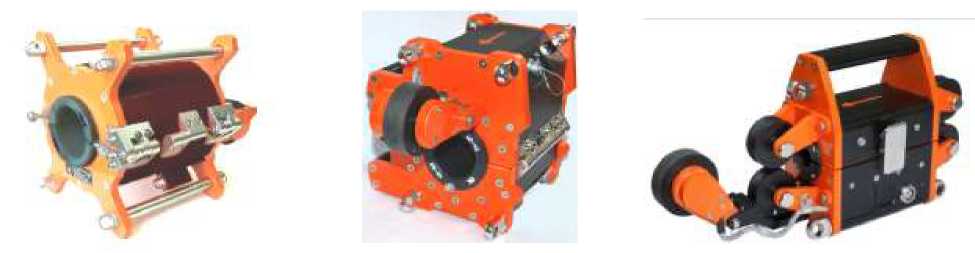

Рисунок 2 - Общий вид магнитных головок
Рисунок 3 - Схема пломбировки от несанкционированного доступа
Программное обеспечениеДефектоскопы имеют в своем составе программное обеспечение (ПО), идентификационные данные которого приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
ЭБ |
ЭБ-М | |
|
Идентификационное наименование ПО |
BU12usb |
kanat |
|
Номер версии (идентификационный номер) ПО |
5.20 и выше |
1.2 и выше |
|
Цифровой идентификатор ПО |
- |
- |
Программное обеспечение встроено в аппаратное устройство средства измерений и осуществляет функции индикации и управления.
Метрологически значимая часть ПО прошита во внутренней долговременной памяти прибора и защищена кодом производителя. При работе с дефектоскопом пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.
Уровень защиты ПО дефектоскопов соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристикиТаблица 2 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон диаметров контролируемых круглых стальных канатов, мм |
от 6 до 70 |
|
Диапазон поперечных размеров контролируемых плоских стальных канатов, ммхмм |
от 72x11,5 до 233x38 |
|
Диапазон поперечных размеров контролируемых резинотросовых канатов, мм^мм |
от 72x23 до 233x35 |
|
Диапазон поперечных размеров контролируемых резинотросовых лент, мм^мм |
от 250х15 до 450х24 |
|
Диапазон измерений относительной потери сечения каната по металлу, % |
от 0 до 30 |
|
Пределы допускаемой основной абсолютной погрешности измерений относительной потери сечения каната по металлу, %: • в диапазоне измерений от 0 до 20 %:
|
±1 ±2 ±2 ±0,5 |
|
• в диапазоне измерений от 20 до 30 %:
|
±3 ±4 ±2 ±2 ±1 |
|
Порог чувствительности к обрыву проволок, расположенных на поверхности каната (где D-диаметр каната), %:
|
32/D 20/D 12/D 12/D |
|
Наименование характеристики |
Значение |
|
16/D 1,2 0,5 0,3 |
|
Пределы допускаемой дополнительной погрешности при поперечном смещении круглого каната в МГ, % |
±1 |
|
Пределы допускаемой дополнительной погрешности при поперечном смещении плоского стального или резинотросового каната в его плоскости в пределах от 0 до 5 мм, %/мм (только для МГ124, МГ233,МГ124Р, МГ233Р, МГ450Р) |
±0,2 |
|
Продолжительность непрерывной работы без подзарядки аккумуляторов, ч, не менее - ЭБ
|
6 5 10 |
|
Электрическое питание:
|
АА
3 аккумулятора типа АА
|
|
Габаритные размеры электронного блока, (ДхШхВ), мм, не более - ЭБ -ЭБ-М |
230x85x35 235x125x37 |
|
Масса электронного блока, кг, не более
|
0,7 1,05 |
|
Рабочие условия эксплуатации (для ЭБ, МГ6-24, МГ6-24F, МГ20-40, МГ40-64, МГ24-64, МГ24-64М3, МГ124Р, МГ233Р, МГ450Р, МГ124, МГ233, МБ8-24)
|
от - 10 до +50 до 95 (при < 35 °С) |
|
Рабочие условия эксплуатации (для ЭБ-М, МГ22-45, МГ24-64М5, МГ40-70, МГ6-26)
|
от -25 до +55 до 95 (при < 35 °С) |
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом, а также на заднюю панель электронного блока дефектоскопа методом металл-фото.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Количество |
|
1 Электронный блок |
1 шт. |
|
2 Магнитная головка* |
1 шт. |
|
3 Кабель соединительный |
3 шт. |
|
Наименование |
Количество |
|
4 Программное обеспечение WINTROS |
1 шт. |
|
5 Руководство по эксплуатации ** |
1 экз. |
|
6 Сумка для переноски и хранения |
1 шт. |
|
7 Методика поверки |
1 экз. |
* тип магнитной головки определяется заказом ** в соответствии с типом магнитной головки
Поверкаосуществляется по документу МП 17492-14 с изменением №1 «Измерители износа стальных канатов (дефектоскопы) ИНТРОС. Методика поверки», утвержденному ФГУП «ВНИИМС» 03.09.2018 г.
Основное средство поверки:
- имитаторы потери сечения стальных канатов ИК-МДК (Рег. № 24994-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к измерителям износа стальных канатов (дефектоскопам) ИНТРОСПБ 10-382-00. Правила устройства и безопасной эксплуатации грузоподъемных кранов РД 03-348-00. Методические указания по магнитной дефектоскопии стальных канатов. Основные положения
ТУ 42 7638-006-11442921-18. Измеритель износа стальных канатов (дефектоскоп) ИНТРОС. Технические условия
ИзготовительОбщество с ограниченной ответственностью «ИНТРОН ПЛЮС»
(ООО ИНТРОН ПЛЮС»)
ИНН 7722008795
Адрес: 111524, г. Москва, ул. Электродная, д. 11, стр. 1 Телефон: +7 (495) 665-54-31, факс: +7 (495) 510-17-69
Web-сайт: www.intron.ru
E-mail: info@intron.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
