МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

26 июля 2019 г.

Москва

О переоформлении, продлении свидетельства № 56478 об утверждении типа «Преобразователи давления ДХС 514» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением АО «НИИФИ» от 31 мая 2019 г. № 15/106П приказываю:

• 1. Внести изменения в описание типа на преобразователи давления ДХС 514, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 58200-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Продлить срок действия свидетельства об утверждении типа средств измерений № 56478 «Преобразователи давления ДХС 514» на последующие 5 лет.

• 3. Переоформить свидетельство об утверждении типа № 56478 на преобразователи давления ДХС 514, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 58200-14, в связи с переименованием изготовителя с переименованием изготовителя с ОАО «НИИФИ», г. Пенза на АО «НИИФИ», г. Пенза.

• 4. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

  С.С.Голубев

Заместитель Руководителя

---------------------------------\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКА1Е ЭП

сертификат: 00E1036EE32711E88OE9EOO71BFC5DD276

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 08.11.2018 до 08.11.2019

I                           J

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «26» июля 2019 г. № 1740

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи давления ДХС 514

Преобразователи давления ДХС 514 (далее - преобразователи) предназначены для измерения акустических давлений в среде газообразного азота и воздуха.

Преобразователь состоит из чувствительного элемента и согласующего устройства. Принцип работы преобразователя основан на возникновении знакопеременных зарядов на поверхности пьезоэлементов под действием звукового давления, которое воспринимается мембраной чувствительного элемента и передается на пьезоэлемент. Для уменьшения влияния вибрации на показания преобразователей встречно с рабочим пьезоэлементом включен компенсирующий элемент, который воспринимает только воздействие вибрации. Регулирование коэффициента преобразования осуществляется за счет подбора и установки резисторов на плате согласующего устройства преобразователя.

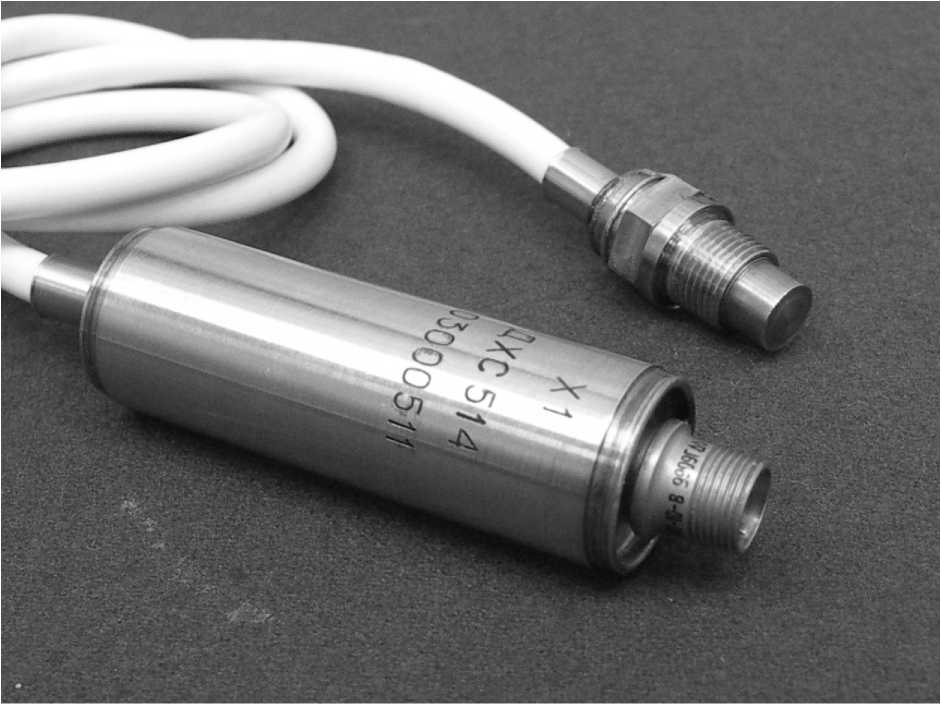

Общий вид преобразователя давления ДХС 514 представлен на рисунке 1.

Рисунок 1 - Общий вид преобразователей давления ДХС 514

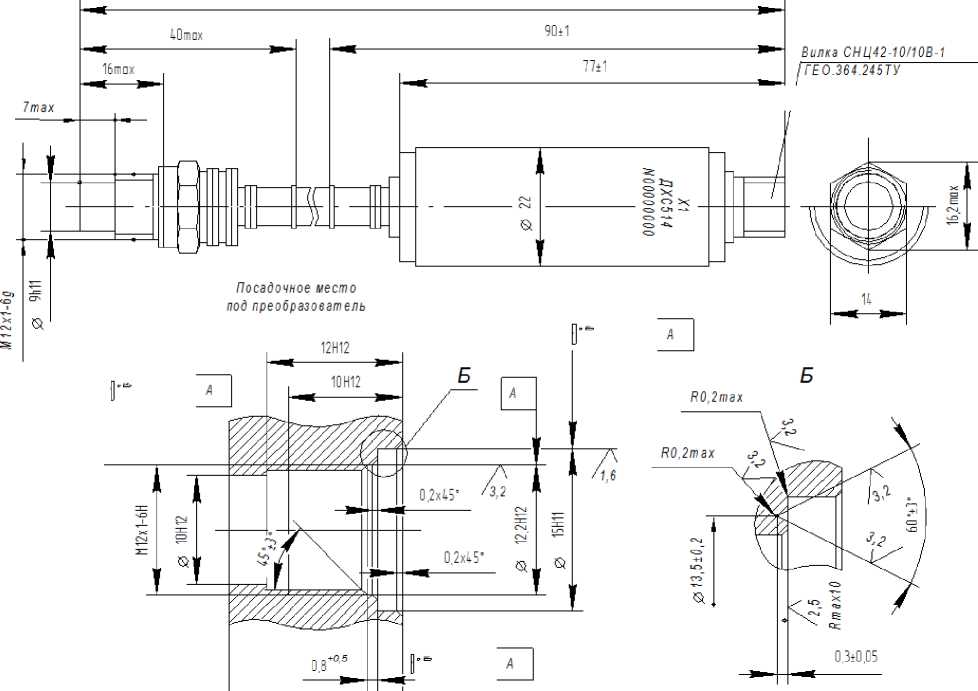

Габаритно-установочные размеры преобразователя давления ДХС 514 представлены на рисунке 2.

БОО+ЕО

2Н12

15.5HU

Рисунок 2 - Габаритно-установочные размеры преобразователя давления ДХС 514

отсутствует.

Метрологические и технические характеристики преобразователей давления

ДХС 514 представлены в таблице 1.

Таблица 1

Продолжение таблицы 1

наносится типографским способом на эксплуатационную документацию.

Таблица 2

осуществляется по документу Вт 2.832.514МП «Преобразователи давления ДХС 514. Методика поверки», утвержденному ОАО «НИИФИ» 16.06.2014.

Основные средства поверки:

• - штангенциркуль ШТЦ-III (госреестр № 32368, диапазон: от 0 до 1000 м, погрешность - 0,1%);

• - весы настольные циферблатные ВНТ-2м (госреестр № 17132-98, диапазон измерений (10 - 2000) г; погрешность ± 3 г),

• - комбинированный прибор Т-4313 (госреестр № 2846-72, напряжение постоянного тока от 75 мВ до 600 В, основная погрешность ±1,5 %);

• - источник напряжения постоянного тока Б5-8 (госреестр № 6383-77, диапазон регулирования выходного напряжения от 2 до 50 В, основная погрешность установки выходного напряжения ±3 %);

• - милливольтметр В3-33 (госреестр № 3582-73, входное сопротивление на частоте 1 кГц не менее 2 МОм; основная погрешность в диапазоне частот от 55 до 10000 Гц в пределах ±1,5 %, от 10 до 55 Гц в пределах ±2,5 %);

• - магазин емкости Р-5025 (госреестр № 5395-76, рабочий диапазон частот 40 - 2000 -10000 Гц; пределы измерения емкости от 110 пФ до 1,111 мкФ, класс точности 0,1-0,5);

• - осциллограф универсальный С1-83 (госреестр № 6979-86, диапазон измеряемых напряжений от 400 мкВ до 200 В, диапазон временных интервалов от 400 нс до 20 с, погрешность измерения амплитуд синусоидальных сигналов в пределах ±12 %);

• - генератор сигналов низкочастотный Г3-56/1 (госреестр № 3173-72, диапазон частот от 20 до 200000 Гц; основная погрешность не превышает ±(1,0 + 50/fj,) % в диапазоне частот от 200 Гц до 20 кГц ±(2,0 +50/£_н) % в диапазоне 20 - 200 Гц, где f_H - номинальное значение частоты по шкале герметичности);

• - усилитель измерительный низкочастотный У4-28 (госреестр № 4381-74, диапазон усиливаемых частот от 20 до 1 МГц, коэффициент усиления 1; 2,5; 10; погрешность не более ±0,3 %);

• - измерительный усилитель модели 2607 (госреестр № 7106-79, диапазон измерений от 3 мВ до 300 В, погрешность ± 0,1 дБ);

• - предусилитель микрофонный модели 2619 (госреестр № 7160-79, диапазон звуковых давлений (29-160) дБ, погрешность ±0,3 дБ);

• - капсюль измерительный конденсаторных микрофонов модели 4134 (госреестр № 7148-79, диапазон звуковых давлений (29-160) дБ, погрешность ±0,3 дБ);

• - измеритель нелинейных искажений автоматический С6-11 (госреестр № 9081-83, диапазон частот от 20 Гц до 200 кГц; основная погрешность не более ±(0,1 Кгк + 0,1%));

• - акселерометр АВС 034 (госреестр № 5821-77, чувствительность не менее 0,9 мВ^с²/м; диапазон рабочих частот 20 - 20000 Гц; погрешность по чувствительности не более ±5 %).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Технические условия Вт 2.832.514 ТУ.

Акционерное общество «Научно-исследовательский институт физических измерений» (АО «НИИФИ»).

ИНН: 5836636246

Адрес: 440026, г. Пенза, ул. Володарского, д. 8/10

Телефон: (8412) 56-55-63

Факс: (8412) 55-14-99

Е-mail: info@niifi.ru

Открытое акционерное общество «Научно-исследовательский институт физических измерений» (ОАО «НИИФИ»)

Адрес: 440026, г. Пенза, ул. Володарского, д. 8/10

Телефон: (8412) 56-26-93

Факс: (8412) 55-14-99

Аттестат аккредитации АО «НИИФИ» по проведению испытаний средств измерений в целях утверждения типа № 30146-14 от 06.03.2014 г.
