ЛШШ1СТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

05 августа 2025 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типа средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Z                           \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому

регулированию и метрологии

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

ч

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

05      иметрологии       1569

от «   »             2025 г. №

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

Регистрационный № 88057-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти № 802 (далее - СИКН) предназначена для измерения массового расхода (массы) нефти.

Принцип действия СИКН основан на косвенном методе динамических измерений с помощью преобразователей объёмного расхода жидкости. Выходные сигналы преобразователей расхода, давления, температуры, плотности, объёмной доли воды в нефти по линиям связи поступают в систему обработки информации, которая принимает информацию и производит вычисление массы и показателей качества нефти алгоритму.

Конструктивно СИКН представляет собой единичный системы, спроектированной и смонтированной для конкретного серийного производства. В состав СИКН входят:

• 1) блок измерительных линий (БИЛ);

• 2) блок измерений показателей качества нефти (БИК), предназначенный для измерения показателей качества нефти;

• 3) система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от а также для вычислений, индикации и регистрации результатов измерений.

  измерительных преобразователей,

В состав СИКН входят автономные измерительные блоки, представленные средствами измерений, приведёнными в таблице 1.

Таблица 1 - Состав СИКН

СИКН обеспечивает выполнение следующих функций:

• - вычисление массы «брутто» нефти;

• - вычисление массы «нетто» нефти;

• - измерение технологических параметров (температуры и давления);

• - измерение показателей качества нефти (плотности и массовой доли воды в нефти);

• - отображение (индикацию), регистрацию и архивирование результатов измерений;

• - поверку преобразователей расхода на месте эксплуатации без прекращения учётных операций;

• - контроль метрологических характеристик преобразователей расхода поточных плотномеров и влагомеров на месте эксплуатации без прекращения учётных операций;

• - отбор объединённой пробы нефти по ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;

• - получения 2- часовых, сменных, суточных и месячных отчётов, актов приёма-сдачи нефти, паспортов качества и журналов регистрации показаний средств измерений с выводом данных на дисплей и на печатающее устройство;

• - дистанционное управление запорной арматурой;

• - контроль герметичности запорной арматуры, влияющей на результат измерений по СИКН.

Место расположения СИКН, заводской номер 802: пункт подготовки и сбора нефти (ППСН) Ван-Ёганского месторождения АО «ННК - ННП». Пломбирование средств измерений, находящихся в составе СИКН осуществляется согласно требований их описаний типа, методик поверки или МИ 3002-2006 «Рекомендация. ГСИ. Правила пломбирования и клеймения средств измерений и оборудования, применяемых в составе систем измерений количества и показателей

качества нефти и поверочных установок». Заводской номер в виде цифрового обозначения нанесён типографским способом на информационную табличку установленную СИКН. Нанесение знака поверки на СИКН не предусмотрено.

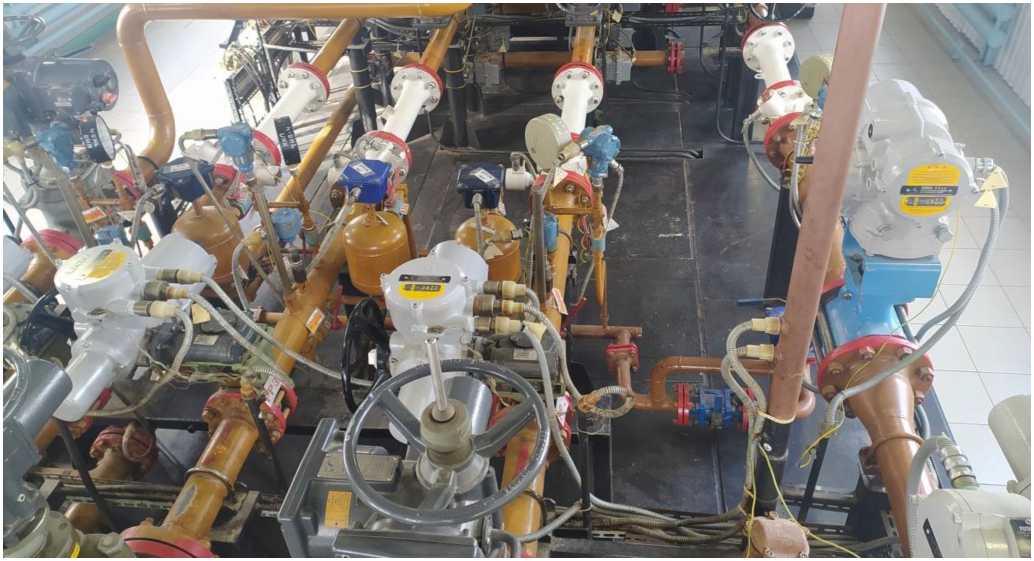

Общий вид СИКН представлен на рисунке 1.

Рисунок 1 - Общий вид СИКН

СИКН N° 802

индивидуальной ЗАШИТЫ

Место нанесения

заводского номера

УНП-4

ЦППН и ППД

Рисунок 2 - Место нанесения заводского номера

Программное обеспечение (далее - ПО) СИКН представлено встроенным прикладным ПО комплекса измерительно-вычислительного ИМЦ-03 и АРМ оператора СИКН.

Идентификационные данные программного обеспечения приведены в таблице 2. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Таблица 2 -

обеспечения

данные

Метрологические и технические характеристики

Таблица 3 -

Таблица 4 - Основные технические

наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.

Таблица 5 - Комплектность

приведены в документе ВЯ-1908/2025 «Масса нефти. Методика измерений системой количества и показателей качества нефти № 802», аттестованном ФБУ «Тюменский ЦСМ», свидетельство об аттестации № 1908/01.00248-2014/2025 от 09.04.2025 г.

Постановление Правительства РФ от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 6.1.1)

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»

Акционерное общество «ННК - Нижневартовское нефтегазодобывающее предприятие» (АО «ННК - ННП»)

ИНН 8603089941

Юридический адрес: 628616, Ханты-Мансийский автономный округ - Югра, г. Нижневартовск, ул. Ленина, д. 17/П

Акционерное общество «ННК - Нижневартовское нефтегазодобывающее предприятие» (АО «ННК - ННП»)

ИНН 8603089941

Адрес: 628616, Ханты-Мансийский автономный округ - Югра, г. Нижневартовск, ул. Ленина, д. 17/П стандартизации, метрологии и

Ханты-Мансийском автономном округе - Югре, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)

Адрес: 625027, Тюменская обл., г.о. город Тюмень, г. Тюмень, ул. Минская, д. 88 Телефон: (3452) 500-532

Web-сайт: https://тцсм.рф

E-mail: info@csm72.ru

Уникальный номер записи в реестре аккредитованных лиц RA.RU.311495

Регистрационный № 69302-17

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ НЭЗ (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК), включающий сервер сбора и сервер баз данных (ЦСОД) Исполнительного аппарата (ИА), устройство синхронизации системного времени (УССВ ИВК), автоматизированные рабочие места (АРМ), расположенные в ЦСОД ИА и в филиалах ПАО «Россети» - МЭС, ПМЭС, каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

- сбор информации о результатах измерений активной и реактивной электрической энергии;

- синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC(SU);

- хранение информации по заданным критериям;

- доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по линиям связи.

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронно-цифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. УССВ ИВК, принимающее сигналы спутниковых навигационных систем, обеспечивает автоматическую непрерывную синхронизацию времени в ИВК с национальной шкалой координированного времени UTC(SU).

ИВК выполняет функцию источника точного времени для ИВКЭ. Коррекция часов УСПД проводится при расхождении времени в УСПД и времени национальной шкалы координированного времени UTC(SU) более чем на 2 с. Интервал проверки текущего времени в УСПД выполняется с периодичностью не менее одного раза в 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем на 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

Нанесение знака поверки на конструкцию средства измерений не предусмотрено.

Нанесение заводского номера на конструкцию средства измерений не предусмотрено. АИИС КУЭ присвоен заводской номер АУВП.411711.ФСК.062.18. Заводской номер указывается в формуляре на АИИС КУЭ типографским способом. Место, способ и форма нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов (ИК) АИИС КУЭ, приведены в формуляре на АИИС КУЭ.

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной   информационно-измерительной системы коммерческого учета

электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете электрической энергии и обеспечивает обработку, организацию учета и хранения результатов измерений, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электроэнергии.

СПО АИИС КУЭ ЕНЭС (Метроскоп) не оказывает влияния на метрологические характеристики АИИС КУЭ.

Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Метрологически значимой частью СПО АИИС КУЭ ЕНЭС (Метроскоп) являются файлы DataServer.exe, DataServer_USPD.exe.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

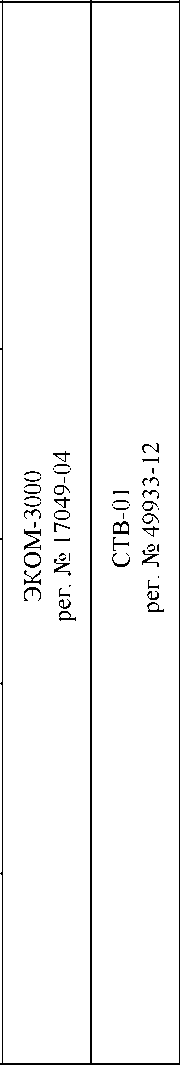

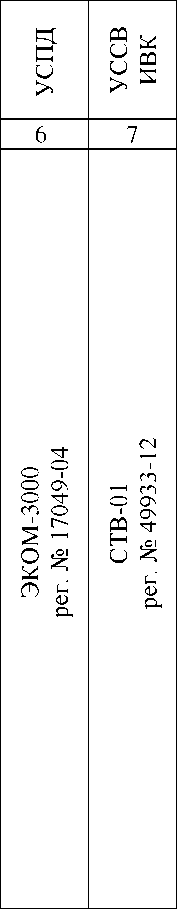

Состав измерительных каналов АИИС КУЭ, метрологические и основные технические характеристики приведены в таблицах 2, 3, 4.

Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-06

Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-06

Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-06

Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-06

Счетчик электрической

энергии

Таблица 3 -

Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC(SU), (±А), с Пр имечания

• 1 Границы интервала допускаемой относительной погрешности Si(2)%p для coso=l,0 нормируются от Ii%, границы интервала допускаемой относительной погрешности Si(2)%p и 52%q для cos9<1,0 нормируются от I2%.

• 2 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).

Таблица 4 - Основные технические характеристики

таблицы 4

Надежность системных решений:

• - резервирование питания УСПД и устройства АВР;

  информация о результатах

  измерений может

• - резервирование каналов связи: передаваться с помощью электронной почты и сотовой связи;

• - в журналах событий счетчиков и УСПД фиксируются факты:

• - параметрирования;

• - пропадания напряжения;

• - коррекция шкалы времени.

Защищенность применяемых компонентов:

• - наличие механической защиты от несанкционированного доступа

• - счетчиков электроэнергии;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД.

• - наличие защиты на программном уровне:

• - пароль на счетчиках электроэнергии;

• - пароль на УСПД;

• - пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

• - счетчиках электроэнергии (функция автоматизирована);

• - УСПД (функция автоматизирована).

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Комплектность АИИС КУЭ приведена в таблице 5.

Таблица 5 - Комплектность средства измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ НЭЗ». Методика измерений аттестована ООО «ИЦ ЭАК», уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311298; «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ НЭЗ в части отдельных измерительных каналов», аттестованном ООО ИИГ «КАРНЕОЛ», уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314868.

Нормативные документы, устанавливающие требования к средству измерений ГОСТ 22261-94 Средства измерений электрических и магнитных величин. технические условия

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных Основные положения

Публичное акционерное общество «Федеральная сетевая компания энергетической системы»

(ПАО «ФСК ЕЭС»)

ИНН 4716016979

Адрес: 117630, г. Москва, ул. Академика Челомея, д. 5А

Телефон: +7 (495) 710-93-33

Факс: +7 (495) 710-96-55

Федеральное бюджетное учреждение «Государственный региональный стандартизации, метрологии и испытаний в г. Москве и Московской области»

(ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310639

В части вносимых изменений

Общество с ограниченной ответственностью    ИНВЕСТИЦИОННО

ИНЖИНИРИНГОВАЯ ГРУППА «КАРНЕОЛ»

(ООО ИИГ «КАРНЕОЛ»)

ИНН 7456013961

Юридический адрес: 455038, Челябинская обл., г. Магнитогорск, пр-кт Ленина, д. 124, офис 15

Адрес места осуществления деятельности: 455017, Челябинская обл., г. Магнитогорск, ул. Комсомольская, д. 130, стр. 2, помещ. 1, нежилые помещ. 34, 38, 39, 41

Телефон: +7 (982) 282-82-82

E-mail: carneol@bk.ru

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц RA.RU.312601

Регистрационный № 84139-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Подужемской ГЭС (ГЭС-10) филиала «Карельский» ПАО «ТГК-1» (далее - АИИС КУЭ) предназначена для автоматических измерений активной и реактивной электрической энергии и мощности, а также для автоматизированного сбора, обработки, хранения и отображения информации. АИИС КУЭ возможно использовать для передачи (получения) данных смежным субъектам энергетики. Выходные данные системы могут быть использованы для коммерческих расчётов.

АИИС КУЭ представляет собой многофункциональную, трехуровневую автоматизированную систему с централизованным управлением и распределенной функцией выполнения измерений.

АИИС КУЭ решает следующие задачи:

• - автоматическое измерение количества активной и реактивной электрической энергии с дискретностью 30 минут и нарастающим итогом приращений активной и реактивной электрической энергии (мощности);

• - автоматический сбор и хранение данных о состоянии средств измерений («Журналы событий»);

• - периодический (не реже 1-го раза в сутки и/или по запросу (настраиваемый параметр)) автоматический сбор привязанных к единому времени результатов измерений и данных о состоянии средств измерений («Журналы событий»);

• - хранение результатов измерений;

• - передача результатов измерений в организации-участники оптового рынка электрической энергии в XML или собственном формате с применением ЭЦП или без неё;

• - обеспечение по запросу дистанционного доступа к результатам измерений, данным о состоянии средств измерений на всех уровнях АИИС КУЭ;

• - обеспечение защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (установка паролей, пломбирование и т.п.);

• - диагностика функционирования технических и программных средств АИИС КУЭ; конфигурирование и настройка параметров АИИС КУЭ;

• - автоматическое ведение единого времени в АИИС КУЭ (коррекция времени).

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - информационно-измерительный комплекс (далее - ИИК), включающий в себя измерительные трансформаторы тока (далее - ТТ) по ГОСТ 7746-2001, измерительные трансформаторы напряжения (далее - ТН) по ГОСТ 1983-2001 и счетчики активной и реактивной электрической энергии в режиме измерений активной электрической энергии по ГОСТ Р 52323-2005 или ГОСТ 31819.22-2012 и в режиме измерений реактивной электрической энергии по ГОСТ Р 52425-2005 или ГОСТ 31819.23-2012.

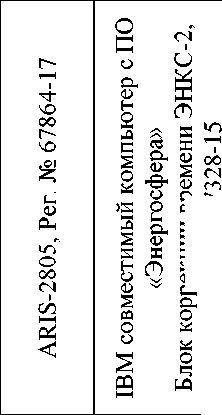

Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2 и 3.

• 2- й уровень - информационно-вычислительный комплекс электроустановки (далее -ИВКЭ), включающий в себя:

устройство сбора и передачи данных (далее - УСПД);

технические средства приема-передачи данных (каналообразующая аппаратура).

• 3- й уровень - информационно-вычислительный комплекс (далее - ИВК), включающий в себя:

сервер баз данных (далее - сервер БД);

устройство синхронизации системного времени (далее - УССВ);

автоматизированное рабочее место (далее - АРМ);

технические средства приема-передачи данных (каналообразующая аппаратура); программное обеспечение (далее - ПО).

На уровне ИИК первичные фазные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы счетчиков электрической энергии. Счетчики производят измерения действующих (среднеквадратических) значений напряжения (U) и тока (I) и рассчитывают полную мощность S = U • I.

Измерение активной мощности счетчиками выполняется путем перемножения мгновенных значений сигналов напряжения (U) и тока (I) и интегрирования полученных значений мгновенной мощности (P) по периоду основной частоты сигналов.

Реактивная мощность (Q) рассчитывается в счетчике по алгоритму Q = (S² - P²)^0,5.

Средние значения активной и реактивной мощностей рассчитываются путем интегрирования текущих значений P и Q на 30-минутных интервалах времени.

Цифровой сигнал с выходов счетчиков по предусмотренным каналам связи поступает на входы УСПД уровня ИВКЭ. УСПД осуществляет обработку результатов измерений, а в частности расчет расхода активной и реактивной электрической энергии и мощности с учетом коэффициентов трансформации измерительных трансформаторов, хранение полученной информации, передачу накопленных данных на верхний уровень системы (уровень ИВК) и организациям-участникам оптового рынка электрической энергии, а также отображение информации на подключаемых к УСПД устройствах.

Сервер БД уровня ИВК осуществляет сбор и обработку результатов измерений, данных о состоянии средств измерений, хранение полученной информации, отображение накопленной информации, оформление справочных и отчетных документов.

Передача результатов измерений и данных о состоянии средств измерений в XML-формате организациям-участникам оптового рынка электрической энергии, в том числе в ПАК КО АО «АТС», производится с сервера БД уровня ИВК по сети Internet с электронной подписью.

Сервер БД уровня ИВК по запросу обеспечивает возможность дистанционного доступа организациям-участникам оптового рынка электрической энергии к компонентам АИИС КУЭ.

Для обеспечения единого времени на СИ, влияющих на процесс измерения количества электрической энергии и мощности (счетчики электрической энергии ИИК, УСПД ИВКЭ, сервер БД ИВК) при проведении измерений при помощи АИИС КУЭ, предусмотрена система обеспечения единого времени (далее - СОЕВ).

СОЕВ обеспечивает единое календарное время (день, месяц, год, час, минута, секунда), привязанное к национальной шкале координированного времени UTC(SU), на всех компонентах и уровнях системы.

Базовым устройством системы СОЕВ является блок коррекции времени ЭНКС-2 (регистрационный № 37328-15), синхронизирующий собственную шкалу времени с шкалой национального координированного времени UTC(SU) по сигналам глобальной навигационной спутниковой системы (далее - ГЛОНАСС).

При проведении измерений при помощи АИИС КУЭ время внутренних часов СИ АИИС КУЭ синхронизируется в следующей последовательности:

• - сервер БД ИВК синхронизирует собственную шкалу времени по сигналам, получаемым непосредственно от блока коррекции времени ЭНКС-2, при превышении поправки часов сервера БД относительно шкалы времени ЭНКС-2 более чем на 1 секунду (настраиваемый параметр);

• - сервер БД ИВК не реже одного раза в сутки опрашивает УСПД уровня ИВКЭ, если поправка часов УСПД относительно шкалы времени сервера БД ИВК превышает 2 секунды, происходит коррекция часов УСПД;

• - УСПД уровня ИВКЭ каждые 30 минут опрашивают счетчики, если поправка часов счетчиков относительно шкалы времени УСПД превышает 2 секунды, происходит коррекция часов счетчиков;

• - факты коррекции времени отражаются в журналах событий компонентов АИИС КУЭ Подужемской ГЭС (ГЭС-10) филиала «Карельский» ПАО «ТГК-1».

Нанесение знака поверки на средство измерений не предусмотрено. Знак поверки в виде оттиска поверительного клейма наносится на свидетельство о поверке АИИС КУЭ. Данные о поверке передаются в Федеральный информационный фонд (далее - ФИФ). Заводской номер АИИС КУЭ (№ 410) наносится на этикетку, расположенную на тыльной стороне сервера, типографским способом. Дополнительно заводской номер указывается в паспорте на АИИС КУЭ. Формат, способ и места нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов (ИК) АИИС КУЭ приведены в паспорте на АИИС КУЭ.

В АИИС КУЭ используется программное обеспечение «Энергосфера» (далее - ПО).

Программное обеспечение «Энергосфера» используется при коммерческом учете электрической энергии и обеспечивает обработку, организацию учета и хранения результатов измерений, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электрической энергии.

Идентификационные данные ПО, установленного в ИВК, указаны в таблице 1.

Таблица 1 -

обеспечения

данные

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Рч Г'

Ю (4-1

S <

Я' г-

S

С1и Рн

IT)

Продолжение таблицы 2

1

ТОП,

75/5

0,2S ГОСТ 7746-2001 Рег. № 47959-16

Рч Г'

Ю (-<1

§

С1и Рн

Активная

Реактивная

Пределы допускаемой погрешности СОЕВ

Примечания:

• 1 В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.

• 2 Характеристики погрешности ИК указаны для измерений активной и реактивной электрической энергии на интервале времени 30 минут.

• 3 Погрешность в рабочих условиях эксплуатации указана для силы тока 5 % от Iном, coso = 0,8инд.

• 4 Допускается замена ТТ, ТН, УСПД, УССВ, счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Замена оформляется актом в установленном собственником АИИС КУЭ порядке. Акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Таблица 3 - Основные технические

АИИС КУЭ

Надежность применяемых в системе компонентов:

Регистрация в журналах событий компонентов системы времени и даты:

а) счетчиками электрической энергии:

попыток несанкционированного доступа;

связи со счетчиком, приведших к каким-либо изменениям данных; коррекции текущих значений времени и даты;

отсутствие напряжения при наличии тока в измерительных цепях; перерывов питания;

самодиагностики (с записью результатов);

б) УСПД:

попыток несанкционированного доступа;

связи с УСПД, приведших к каким-либо изменениям данных;

коррекции текущих значений времени и даты;

перерывов питания;

самодиагностики (с записью результатов).

Защищённость применяемых компонентов:

а) механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;

клемм вторичных обмоток трансформаторов тока, напряжения; промежуточных клеммников вторичных цепей тока и напряжения; испытательных клеммных коробок;

УСПД;

сервер БД;

б) защита информации на программном уровне:

установка паролей на счетчиках электрической энергии;

установка паролей на устройствах сбора и передачи данных;

установка пароля на сервер;

возможность использования цифровой подписи при передаче данных.

наносится на титульный лист паспорта на систему АИИС КУЭ типографским способом.

Таблица 4 - Комплектность АИИС КУЭ

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) Подужемской ГЭС (ГЭС-10) филиала «Карельский» ПАО «ТГК-1», аттестованном ООО ИИГ «КАРНЕОЛ», уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314868.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Филиал «Карельский» Публичного акционерного общества «Территориальная генерирующая компания №1»

(Филиал «Карельский» ПАО «ТГК-1»)

ИНН 7841312071

Адрес: 185035, Республика Карелия, г. Петрозаводск, ул. Кирова, д. 43

Телефон: +7 (8142) 71-60-96

Е-mail: office.krl@tgc1.ru

Общество с ограниченной ответственностью «ЭНЕРГОСЕРВИС»

(ООО «ЭНЕРГОСЕРВИС»)

ИНН 7802222000

Адрес: 190005, г. Санкт-Петербург, 7-я Красноармейская ул., д. 18, литер А, пом. 7-Н

Телефон: 8 (812) 368-02-70, 8 (812) 368-02-71

Факс: 8 (812) 368-02-72

Е-mail: office@energoservice.net

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области»

(ФБУ «Тест-С.-Петербург»)

Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1

Телефон: 8 (812) 244-62-28, 8 (812) 244-12-75

Факс: 8 (812) 244-10-04

E-mail: letter@rustest.spb.ru

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц RA.RU.311484

Общество с ограниченной ответственностью    ИНВЕСТИЦИОННО

ИНЖИНИРИНГОВАЯ ГРУППА «КАРНЕОЛ»

(ООО ИИГ «КАРНЕОЛ»)

ИНН 7456013961

Юридический адрес: 455038, Челябинская обл., г. Магнитогорск, пр-кт Ленина, д. 124, офис 15

Адрес места осуществления деятельности: 455017, Челябинская обл., г. Магнитогорск, ул. Комсомольская, д. 130, стр.2, помещ. 1, нежилые помещ. 34, 38, 39, 41

Телефон: +7 (982) 282-82-82

E-mail: carneol@bk.ru

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц RA.RU.312601

Регистрационный № 84754-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) тяговой подстанции «Царицыно» Московской ЖД - филиала ОАО «Российские железные дороги» (далее - АИИС КУЭ) предназначена для измерения активной и реактивной электроэнергии, а также для автоматизированного сбора, обработки, хранения, отображения и передачи полученной информации.

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс регионального Центра энергоучета (ИВКЭ), реализован на базе устройств сбора и передачи данных (УСПД) типа ЭКОМ-3000, выполняющих функции сбора, хранения результатов измерений и передачи их на уровень ИВК.

Третий уровень - информационно-вычислительный комплекс (ИВК) включает в себя сервер, устройство синхронизации системного времени (УССВ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, автоматизированные рабочие места персонала (АРМ).

Сервер функционирует на базе программного обеспечения (ПО) «ГОРИЗОНТ».

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на измерительные входы счетчиков электроэнергии. В счетчиках мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчиков вычисляются соответствующие мгновенные значения активной, реактивной и полной мощности без учета коэффициентов трансформации, которые усредняются за 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение вычисленных мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на входы УСПД. С УСПД данные передаются по каналу связи на уровень ИВК, где производится обработка измерительной информации (умножение на коэффициенты трансформации) и оформление отчетных документов.

Дальнейшая передача информации от ИВК третьим лицам осуществляется по каналу связи сети Internet в соответствии с регламентами оптового рынка электроэнергии (ОРЭМ).

ИВК также обеспечивает прием измерительной информации от АИИС КУЭ утвержденного типа третьих лиц, получаемой в соответствии с регламентами ОРЭМ в автоматизированном режиме посредством электронной почты сети Internet.

АИИС КУЭ оснащена системой обеспечения единого времени (далее по тексту -СОЕВ), которая охватывает все уровни системы. СОЕВ выполняет законченную функцию измерений времени, имеет нормированные метрологические характеристики и обеспечивает автоматическую синхронизацию времени. Для обеспечения единства измерений используется единое календарное время. В состав СОЕВ входят часы УСПД, счетчиков, ИВК, устройство синхронизации времени УСВ-3.

Периодичность сравнения показаний часов между ИВК и устройством синхронизации времени осуществляется не реже 1 раза в сутки. Корректировка времени происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый).

УСПД ОАО «РЖД» синхронизируются от уровня ИВК.

Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).

Сравнение показаний часов счетчиков и УСПД происходит при каждом сеансе связи счетчик - УСПД. Синхронизация осуществляется при расхождении показаний на величину более чем 2 с.

Нанесение знака поверки на конструкцию средства измерений не предусмотрено.

Нанесение заводского номера на конструкцию средства измерений не предусмотрено. АИИС КУЭ присвоен заводской номер 001. Заводской номер указывается в формуляре на АИИС КУЭ типографским способом. Место, способ и форма нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов (ИК) АИИС КУЭ, приведены в формуляре на АИИС КУЭ.

В сервере АИИС КУЭ ОАО «РЖД» используется ПО «ГОРИЗОНТ»

ПО «ГОРИЗОНТ» используется при учете электрической энергии и обеспечивает сбор, обработку, организацию учета и хранения результатов измерения, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом ОРЭМ.

ПО «ГОРИЗОНТ» имеет русифицированный интерфейс пользователя (включая вспомогательные и сервисные функции).

ПО «ГОРИЗОНТ» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. ПО «ГОРИЗОНТ» обеспечивает работу по защищенным протоколам передачи данных.

ПО «ГОРИЗОНТ» не оказывает влияния на АИИС КУЭ.

Уровень защиты ПО «ГОРИЗОНТ» «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Метрологически значимой частью ПО «ГОРИЗОНТ» является библиотека Eac.MetrologicallySignificantComponents.dll.

Идентификационные данные ПО указаны в таблице 1.

Таблица 1 -

обеспечения «ГОРИЗОНТ»

данные

Таблица 2 - Состав ИК АИИС КУЭ

таблицы 2

Примечания

1 Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

2 Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2, - активная, реактивная.

Таблица 3 -

Таблица 4 - Основные технические характеристики

Надежность системных решений:

- защита от кратковременных сбоев питания сервера, УСПД с помощью источника бесперебойного питания;

- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

- журнал счетчика:

- параметрирования;

- пропадания напряжения;

- коррекции шкалы времени в счетчике;

- журнал УСПД:

- параметрирования;

- пропадания напряжения;

- коррекции шкалы времени в счетчиках и УСПД;

- пропадание и восстановление связи со счетчиком.

Защищенность применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование:

- счетчиков электрической энергии;

- промежуточных клеммников вторичных цепей напряжения;

- испытательной коробки;

- УСПД.

- защита на программном уровне информации при хранении, передаче, параметрировании:

- счетчиков электрической энергии;

- УСПД.

Возможность коррекции шкалы времени в:

- счетчиках электрической энергии (функция автоматизирована);

- УСПД (функция автоматизирована);

- сервере ИВК (функция автоматизирована).

Возможность сбора информации:

- о состоянии средств измерений (функция автоматизирована).

Цикличность:

- измерений 30 мин (функция автоматизирована);

- сбора информации 30 мин (функция автоматизирована).

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Комплектность АИИС КУЭ приведена в таблице

Таблица 5 - Комплектность средства измерений

приведены в документе «Методика измерений электрической энергии и мощности с применением системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) тяговой подстанции «Царицыно» Московской ЖД -филиала ОАО «Российские железные дороги», аттестованной ФБУ «НИЦ ПМ - РОСТЕСТ», уникальный номер записи об аккредитации RA.RU.311703 в реестре аккредитованных лиц.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Открытое акционерное общество «Российские железные дороги» (ОАО «РЖД»)

ИНН 7708503727

Юридический адрес: 107174, г. Москва, ул. Новая Басманная, д. 2

Телефон: +7 (499) 262-99-01

Web-сайт: www.rzd.ru

E-mail: info@rzd.ru

Открытое акционерное общество «Российские железные дороги» (ОАО «РЖД»)

ИНН 7708503727

Адрес: 107174, г. Москва, ул. Новая Басманная, д. 2

Телефон: +7 (499) 262-99-01

Web-сайт: www.rzd.ru

E-mail: info@rzd.ru

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - РОСТЕСТ»

(ФБУ «НИЦ ПМ - РОСТЕСТ»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Web-cайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310639
