Сведения о средстве измерений: 76483-19 Машина координатная измерительная

Номер по Госреестру СИ: 76483-19
76483-19 Машина координатная измерительная
(ALTERA 30.20.15)

Назначение средства измерений:
Машина координатная измерительная ALTERA 30.20.15 (далее -КИМ) предназначена для измерений геометрических размеров и формы деталей сложной формы.

сертификация программного обеспечения
Внешний вид. Машина координатная измерительная, http://oei-analitika.ru рисунок № 1
Внешний вид.
Машина координатная измерительная
Рисунок № 1

Общие сведения

Дата публикации - 05.01.2020
Срок свидетельства -
Номер записи - 174339
ID в реестре СИ - 953369
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

нет данных, ALTERA 30.20.15,

Производитель

Изготовитель - Фирма "Nikon Metrology UK, Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Волгоград (ранее Царицын, Сталинград) - крупный промышленный центр Волгоградской области. Современный город с населением чуть более миллиона человек. Население многонационально.

Основная часть трудоспособного населения занята в промышленном секторе экономики (около 40% занятых). Промышленность Волгограда имеет большое значение в развитии города, области и юга России в целом. Наибольшую долю в ней занимают предприятия тяжелой промышленности (46%).

В городе хорошо развита химическая промышленность, топливная, деревообрабатывающая. Завод "Каустик" является крупнейшим в стране производителем каустической соды и хлора. ОАО "Пласткард" - единственный в России производитель сертифицированного ПВХ для пищевой промышленности.

Город имеет развитую инфраструктуру и развитую транспортную сеть. Подземный трамвай (аналог метро) - единственное сооружение такого типа в России.

Отчет "Анализ рынка поверки в Волгограде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Волгоград.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2597 от 2019.10.28 Об утверждении типов средств измерений

Наличие аналогов СИ: Машина координатная измерительная (ALTERA 30.20.15)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Nikon Metrology UK, Ltd."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
59277-14
05.12.2019
Машины трехкоординатные измерительные, ALTERA
Фирма "Nikon Metrology UK, Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
1 год
76483-19

Машина координатная измерительная, ALTERA 30.20.15
Фирма "Nikon Metrology UK, Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
1 год
<p class="card-text">В данном разделе посетители ресурса могут оставить и поделиться документами с другими пользователями.<br> Есть небольшие ограничения: документы должны быть метрологической тематки приветствуется, если это будут - методики поверки, руководства по эксплуатации, паспорта, описания типа, технические условия после загрузки, удалить и редактировать документы сможет только администратор ОЕИ Аналитика.</p>

Бесплатный

Кто поверяет Машина координатная измерительная (ALTERA 30.20.15)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
АО "ОДК"
(RA.RU.312444)
  • ALTERA 30.20.15
  • нет данных
  • 2 0 2 0 1 0 1

    Стоимость поверки Машина координатная измерительная (ALTERA 30.20.15)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    КИМ оснащена программным обеспечением (далее - ПО) Camio.

    Вычислительные алгоритмы Camio расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. Camio блокирует редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать измеренные значения. Идентификационные данные ПО приведены в таблице 1.

    Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.

    Главной защитой ПО является USB-ключ-заглушка. HASP (программа, направленная на борьбу с нарушением авторских прав на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.

    Уровень защиты программного обеспечения   «высокий»   в соответствии

    с Р 50.2.077-2014.

    Таблица 1- Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Camio

    Номер версии (идентификационный номер) ПО

    v. 8.4 и выше

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа наносят на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы устанавливающие требования к машине координатной измерительной ALTERA 30.20.15

    Приказ Федерального агентства по техническому регулированию и метрологии от 9 ноября 2018 г. №2340 Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы

    Техническая документация фирмы - изготовителя

    Поверка

    Поверка

    осуществляется по документу МП 203-10-2019 «Машина координатная измерительная ALTERA 30.20.15. Методика поверки», утвержденному ФГУП «ВНИИМС» 13 февраля 2019 г.

    Основные средства поверки:

    • - рабочие эталоны 3-го разряда согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Росстандарта № 2840 от 29 декабря 2018 г. (меры длины концевые плоскопараллельные);

    • - керамическая сфера из комплекта мер для поверки систем томографических General Electric диаметр 20-30 мм (регистрационный номер в Федеральном информационном фонде № 54705-13).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой КИМ с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке.


    Изготовитель


    Nikon Metrology UK, Ltd., Великобритания
    Адрес: East Midlands Airport, Argosy Rd, Castle Donington, Derby DE74 2SA;
    Телефон: +44 1332 819 658;
    Факс: +44 1332 639 881,
    Web-сайт: www.nikonmetrology.com
    E-mail:info@ nikonmetrology

    Принцип действия КИМ основан на поочередном измерении координат определенного числа точек поверхности детали и последующих расчетах линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.

    Конструкция машины портальная, с неподвижным измерительным столом, боковым приводом портала. Пиноль и направляющие по осям X и Z выполнены из легкого углепластика. Три направляющие КИМ образуют декартову базовую систему координат X,Y,Z, в которой расположена трехмерная измерительная головка Renishaw PH10MQ plus с контактным датчиком TP200.

    Измерения производятся в ручном и автоматическом режимах. Ручной режим управления прибором осуществляется с клавиатуры компьютера или при помощи пульта управления, переключающегося на замедленный ход. Автоматический режим реализуется от компьютерной станции, по заранее составленной программе.

    Общий вид КИМ представлен на рисунке 1.

    Опломбирование от несанкционированного доступа не предусмотрено.

    Внешний вид. Машина координатная измерительная (ALTERA 30.20.15), http://oei-analitika.ru

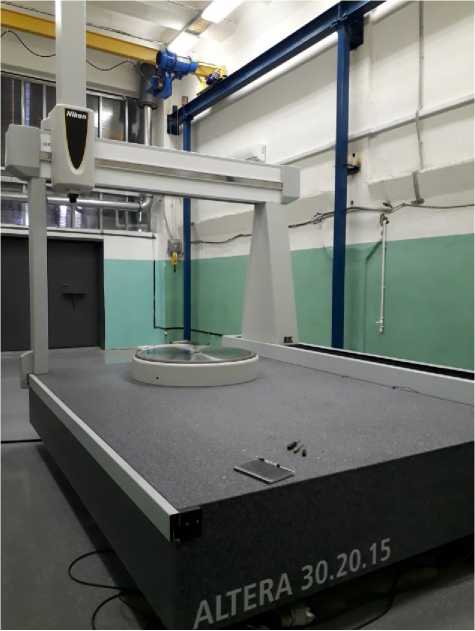

    Рисунок 1 -Общий вид машины координатной измерительной ALTERA 30.20.15
