Номер по Госреестру СИ: 59277-14
59277-14 Машины трехкоординатные измерительные
(ALTERA)
Назначение средства измерений:
Машины трехкоординатные измерительные ALTERA (далее КИМ) предназначены для измерений геометрических размеров и расположения поверхностей, проведения статистического анализа, измерения профилей деталей сложной формы.
Внешний вид.
Машины трехкоординатные измерительные
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 05.12.2019
Номер записи - 150016
ID в реестре СИ - 372416
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Машина координатно-измерительная ALTERA 8.7.6 , КИМ, ALTERA, типоразмер 7.5.5, Altera типоразмер 15.10.8, ALTERA 8.7.6, ALTERA 7.5.5, ALTERA 15.7.6, ALTERA 15.10.8, ALTERA 12.10.8, ALTERA 10.7.6, ALTERA 10.10.8, ALTERA, 8.7.6, 7.5.5, 15.10.8, 12.10.8, 10.7.6, 10.10.8, -,
Производитель
Изготовитель - Фирма "Nikon Metrology UK, Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "кто поверит (по типу СИ)" позволяет быстро собрать статистику по поверкам конкретного типа СИ.
Для запуска отчета достаточно выбрать интересующий тип СИ из списка и нажать кнопку "Кто поверит средство измерений?"
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок - 97
Выдано извещений - 4
Кол-во периодических поверок - 61
Кол-во средств измерений - 26
Кол-во владельцев - 22
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 370 дн.
Приказы РСТ, где упоминается данный тип СИ
№1938 от 2014.12.05 Об утверждении типов средств измерений (ГР 53590-14 - 59295-14)
№971 от 2020.05.22 ПРИКАЗ О продлении срока действия свидетельств об утверждении типа средств измерений 33
№1615 от 2022.07.01 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Искусственный интеллект" (ТК 164)
Наличие аналогов СИ: Машины трехкоординатные измерительные (ALTERA)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
59277-14 Машины трехкоординатные измерительные (ALTERA) Фирма "Nikon Metrology UK, Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
68342-17 Машины координатные измерительные (КИМ-500, КИМ-750, КИМ-1000, КИМ-1200, КИМ-1400, КИМ-1800) ООО "Лапик" (РОССИЯ г.Саратов) |
|
59277-14 Машины трехкоординатные измерительные (ALTERA) Фирма "Nikon Metrology UK, Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
69917-17 Машины координатные измерительные (КИМ-1000П) Общество с ограниченной ответственностью "Лапик" (ООО "Лапик") (РОССИЯ г. Саратов) |
Все средства измерений Общество с ограниченной ответственностью "Лапик" (ООО "Лапик")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
59277-14 05.12.2019 |
Машины трехкоординатные измерительные, ALTERA Фирма "Nikon Metrology UK, Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
76483-19 |
Машина координатная измерительная, ALTERA 30.20.15 Фирма "Nikon Metrology UK, Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
Отчет IS_5 представляет собой мощный инструмент, позволяющий получить сводную информацию по сфере ОЕИ и соотношении между импортными, отечественными и недружественными СИ по группам средств измерений (более 10 тыс. групп). Отчет позволяет оперативно выделить группы средств измерений, имеющих проблемы с импортозамещением и наличием отечественных аналогов.
Для построения отчета необходимо предварительно сконфигурировать параметры его отображения: выбрать год (2019-2022), объём списка анализируемых групп СИ (урезанный, умеренный или расширенный), тип поверок (все поверки или только первичные) и минимальное количество поверок по группе СИ (группы с меньшим количеством поверок отображаться не будут). Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 13 колонок:
- Наименование группы СИ
- Количество отечественных производителей в штуках и процентах
- Количество отечественных типов СИ в штуках и процентах
- Количество поверок по отечественным СИ (всех или первичных в штуках)
- Количество поверок по отечественным СИ (всех или первичных в %)
- Количество импортных производителей в штуках и процентах
- Количество импортных типов СИ в штуках и процентах
- Количество поверок по импортным СИ (всех или первичных в штуках)
- Количество поверок по импортным СИ (всех или первичных в %)
- Количество производителей из недружественных стран в штуках и процентах
- Количество недружественных типов СИ в штуках и процентах
- Количество поверок по недружественных СИ (всех или первичных в штуках)
- Количество поверок по недружественных СИ (всех или первичных в %)
Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Кто поверяет Машины координатные измерительные (КИМ-1000П)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 2 | 0 | 1 | 2 | 1 | 0 | 1 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМС" (RA.RU.311493) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 4 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 42 | 3 | 2 | 37 | 1 | 14 | 1 | 12 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 6 | 0 | 4 | 0 | 5 | 0 | 4 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 9 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 10 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО «ММП имени В.В.Чернышева» (RA.RU.311933) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ПАО ЗАВОД "КРАСНОЕ ЗНАМЯ" (RA.RU.311572) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| АО "ОДК" (RA.RU.312444) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 1 | 0 | 1 | 1 | 0 | 0 | 0 |
Стоимость поверки Машины координатные измерительные (КИМ-1000П)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
10620 | 23977 |
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
27720 | 23977 |
|
ФБУ Ростовский ЦСМ Ростовская область |
29684 | 23977 |
|
Таганрогский филиал ФБУ «Ростовский ЦСМ» Ростовская область |
29684 | 23977 |
|
Волгодонский филиал ФБУ «Ростовский ЦСМ» Ростовская область |
29684 | 23977 |
Программное обеспечение
Машины трехкоординатные измерительные ALTERA оснащены программными обеспечениями CMM-MANAGER, CAMIO, Focus, Modus. Вычислительные алгоритмы расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (защитный ключ-заглушка) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
CMM-MANAGER |
CMM-Manager |
3x |
USB-ключ HASP |
Бинарный |
|
CAMIO |
Camio Studio |
7x |
USB-ключ HASP |
Бинарный |
|
Focus |
Focus Scan/Inspection |
10x |
USB-ключ HASP |
Бинарный |
|
Modus |
Modus |
3x |
USB-ключ HASP |
Бинарный |
Лист № 3 Всего листов 5 Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является USB-ключ-заглушка. HASP (программа, направленная на борьбу с нарушением авторских прав на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Защита программного обеспечения КИМ ALTERA соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом, а также на торец гранитной плиты методом наклейки.
Лист № 4 Всего листов 5
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методе измерений содержатся в документе «Машины координатноизмерительные ALTERA. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам координатно-измерительным ALTERA
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1 -10-9 ...50 м и длин волн в диапазоне 0,2 ... 50 мкм».
Техническая документация фирмы - изготовителя.
Поверка
Поверка осуществляется в соответствии с МИ 2569-99 «Машины координатно-измерительные портального типа. Методика поверки».Основные средства поверки:
- меры длины концевые плоскопараллельные 3- го разряда по МИ 1604-87.
Изготовитель
Фирма Nikon Metrology UK, Ltd, Великобритания.
East Midlands Airport,
Argosy Rd, Castle Donington, Derby DE74 2SA,;
Tel: +44 1332 819 658; Fax: +44 1332 639 881, e-mail: info@ nikonmetrology
http://www.nikonmetrology.com
Заявитель
ОOO «Сонатек», г. Москва
Почтовый адрес: 125363, г. Москва, ул. Фабрициуса д. 42 корп. 1
Тел. +7(495) 7862109; Факс +7(495) 7862108
E-mail: info@sonatec.ru
www.sonatec.ru
Лист № 5
Всего листов 5
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Почтовый адрес: 119361, г. Москва, ул. Озерная, д. 46.
Телефон: (495) 437-55-77, факс: (495) 437-56-66.
E-mail: office@vniims.ru, Адрес в Интернет: www.vniims.ru
Машины трехкоординатные измерительные ALTERA выпускаются восьми типоразмеров, различающихся диапазонами измерений. По гранитным направляющим КИМ перемещается портал с траверсой, несущей измерительную головку.
Три направляющие измерительной машины образуют декартову базовую систему координат X, Y, Z, в которой перемещается трехмерная измерительная головка с контактными датчиками TP20, TP200, SP25 фирмы Renishaw или лазерными сканерами LC15Dx, LC50Cx, LC60Dx. Конструкция машины портальная с неподвижным измерительным столом и боковым приводом портала. КИМ ALTERA оснащается системой быстрой установки/снятия измерительных головок (Рисунок 1б).
Перемещение высокостабильного керамического портала и траверсы осуществляется на воздушных подшипниках с помощью замкнутой ременной фрикционной передачи из нержавеющей стали. Перемещения центра щупа головки измеряются оптическими считывающими линейками с высоким разрешением 0,05 мкм, установленными вдоль каждой из осей, и соответствующими считывающими головками. КИМ снабжены встроенной системой компенсации температурных погрешностей.
Измерения производятся в ручном и микропроцессорном режимах. Ручной режим управления перемещением головки осуществляется при помощи джойстика пульта управления, микропроцессорный режим - от компьютера, устанавливаемого на компьютерный стол. На компьютерном столе также расположен пульт управления, контроллер датчика касания и другое периферийное оборудование.
В процессе работы КИМ на экран монитора выводится трехмерная CAD модель, положение щупа в реальный момент времени, расположение измеряемых точек и величина отклонений расположения от заданных величин.

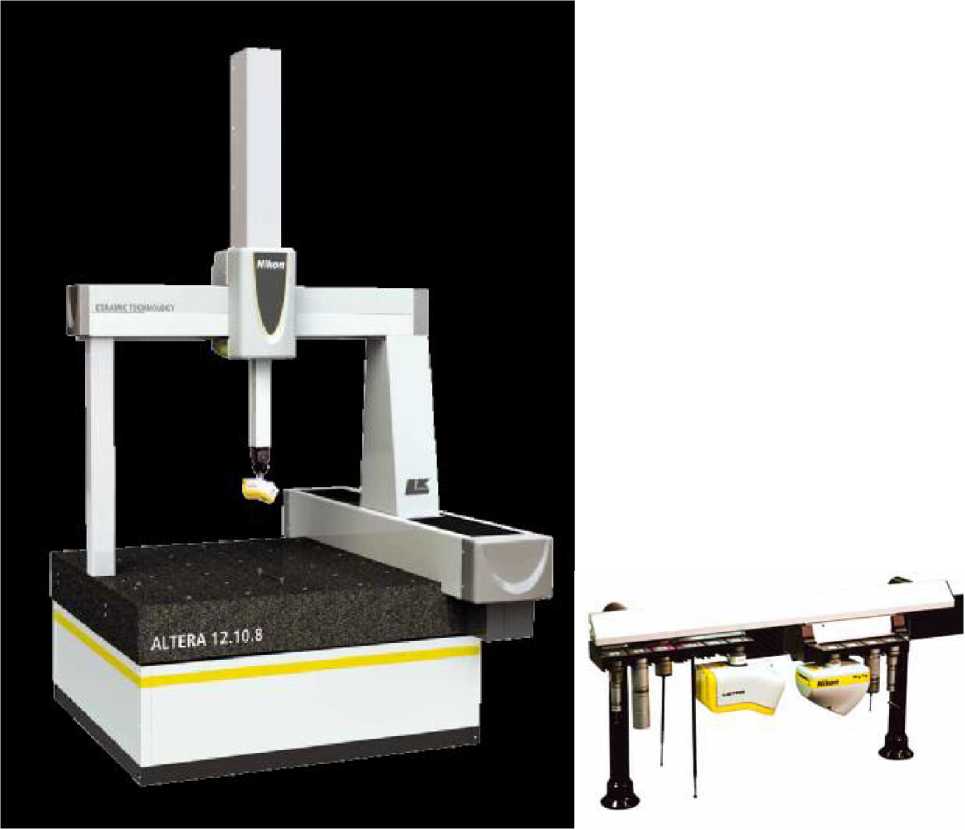

Общий вид КИМ ALTERA представлен на рисунке 1а.
а) б)
Рисунок 1- Общий вид машины трехкоординатной измерительной ALTERA
Таблица 4
|
Наименование |
Кол-во |
Примечание |
|
Машина трехкоординатная измерительная ALTERA |
1 шт. | |
|
Пульт управления |
1 шт. | |
|
Приспособления для закрепления измеряемой детали |
1 компл. |
По заказу |
|
Комплект сменных измерительных головок и лазерных сканеров |
1 компл. |
По заказу |
|
Руководство по эксплуатации |
1 экз. |
Таблица 2
|
Типоразмер |
Габаритные размеры, мм |
Диапазон измерений, мм | ||||
|
По оси X |
По оси Y |
По оси Z |
По оси X |
По оси Y |
По оси Z | |
|
7.5.5 |
1573 |
1257 |
2505 |
Св. 0 до 711 вкл. |
Св. 0 до 508 вкл. |
Св. 0 до 508 вкл. |
|
8.7.6 |
1673 |
1460 |
2705 |
Св. 0 до 813 вкл. |
Св. 0 до 711 вкл. |
Св. 0 до 610 вкл. |
|
10.7.6 |
1876 |
1460 |
2705 |
Св. 0 до 1016 вкл. |
Св. 0 до 711 вкл. |
Св. 0 до 610 вкл. |
|
15.7.6 |
2384 |
1460 |
2575 |
Св. 0 до 1524 вкл. |
Св. 0 до 711 вкл. |
Св. 0 до 610 вкл. |
|
10.10.8 |
1876 |
1765 |
2985 |
Св. 0 до 1016 вкл. |
Св. 0 до 1016 вкл. |
Св. 0 до 813 вкл. |
|
12.10.8 |
2080 |
1765 |
2985 |
Св. 0 до 1220 вкл. |
Св. 0 до 1016 вкл. |
Св. 0 до 813 вкл. |
|
15.10.8 |
2384 |
1765 |
2985 |
Св. 0 до 1524 вкл. |
Св. 0 до 1016 вкл. |
Св. 0 до 813 вкл. |
|
20.10.8 |
2892 |
1765 |
2985 |
Св. 0 до 2032 вкл. |
Св. 0 до 1016 вкл. |
Св. 0 до 813 вкл. |
Таблица 3
|
Типоразмер |
Пределы допускаемой абсолютной объемной погрешности, мкм, ± (L-измеряемая длина в мм) |
Пределы допускаемой абсолютной погрешности касания (сканирования), мкм, ± | |||||||
|
МРЕе |
МРЕр | ||||||||
|
TP20 |
TP200, SP25 |
LC15Dx, LC50Cx, LC60Dx |
ТР20 |
ТР200 |
SP25 |
LC15Dx |
LC50Cx |
LC60Dx | |
|
7.5.5 |
2,0+L/400 |
1,8+L/400 |
5,8+L/400 |
2,8 |
1,7 |
1,6 |
1,9 |
20,0 |
9,0 |
|
8.7.6 | |||||||||
|
10.7.6 | |||||||||
|
15.7.6 | |||||||||
|
10.10.8 | |||||||||
|
12.10.8 | |||||||||
|
15.10.8 | |||||||||
|
20.10.8 | |||||||||
|
Диапазон температур при поверке, °С -допускаемое изменение температуры |
20±2 1 °С/ч; 2 °С/8 ч |
|
Диапазон рабочих температур, °С |
От 15 до 40 |
|
Относительная влажность воздуха, % |
От 20 до 80 без конденсата |
|
Расход воздуха, л/мин | |
|
ALTERA 7.5.5, x.7.6 |
75 |
|
ALTERA xx.10.8 |
80 |
|
Давление сжатого воздуха, кПа |
620 |
|
Питание |
230 В +10 % -5 %, 13А |
