Номер по Госреестру СИ: 76600-19
76600-19 Преобразователи перемещений (деформаций) контактные
(MFX)
Назначение средства измерений:
Преобразователи перемещений (деформаций) контактные MFX (далее -преобразователи) предназначены для измерений перемещений (деформаций) при испытаниях образцов различных материалов на растяжение.
Внешний вид.
Преобразователи перемещений (деформаций) контактные
Рисунок № 1
Общие сведения
Дата публикации - 05.01.2020
Срок свидетельства - 15.11.2029
Номер записи - 174458
ID в реестре СИ - 953131
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификация MFX-200,
Производитель
Изготовитель - Компания "Tinius Olsen, Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за месяц
- среднее количество поверок в месяц и в год
- период наполнения базы в месяцах и годах
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 365 дн.
Приказы РСТ, где упоминается данный тип СИ
№2720 от 2019.11.15 Об утверждении типов средств измерений 25
Наличие аналогов СИ: Преобразователи перемещений (деформаций) контактные (MFX)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
76600-19 Преобразователи перемещений (деформаций) контактные (MFX) Компания "Tinius Olsen, Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
71316-18 Измерители перемещений (деформаций) (УИД) Общество с ограниченной ответственностью "Тестсистемы" (ООО "Тестсистемы") (РОССИЯ г. Иваново) |
|
76600-19 Преобразователи перемещений (деформаций) контактные (MFX) Компания "Tinius Olsen, Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
84321-22 Измерители перемещений (деформаций) автоматические (ТС ИДА) ООО "Тестсистемы" (РОССИЯ г.Иваново) |
Все средства измерений ООО "Тестсистемы"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70431-18 26.02.2028 |
Преобразователи перемещений (деформаций) контактные, 100SC, 100RC Компания "Tinius Olsen, Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
71051-18 11.05.2028 |
Измерители перемещений (деформаций) бесконтактные, VEM Компания "Tinius Olsen, Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
76600-19 15.11.2029 |
Преобразователи перемещений (деформаций) контактные, MFX Компания "Tinius Olsen, Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
Отчёт “Распределение средств измерений по краям, регионам, городам” состоит из трех круговых диаграмм, интерактивной карты и сводной таблицы. Круговые диаграммы являются интерактивными, имеют функции экспорта данных и масштабирования. Сводная таблица, представленная в конце отчёта имеет функции сортировки по любой из колонок, а также поиска по любому из полей. Кроме того, в отчете реализована функция экспорта сырых данные в формате CSV для самостоятельной обработки.
Представленные в отчёте круговые диаграммы отображают информацию о доли поверок, причитающихся на тот или иной административный субъект РФ (округ, регион, город): на первой диаграмме - это распределение поверок по федеральным округам, на второй - по регионам и областям, на третьей - по городам.
Интерактивная карта представляет собой карту России с нанесенными на её маркерами, обозначающими города. В качестве справочной информации по каждому городу отображаются данные о количестве поверок, приходящихся на выбранный город, долю рынка среди всех поверок страны и количество организаций, аккредитованных на поверку в выбранном городе.
Кто поверяет Измерители перемещений (деформаций) автоматические (ТС ИДА)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Измерители перемещений (деформаций) автоматические (ТС ИДА)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на корпус преобразователей в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям перемещений (деформаций) контактным MFX
Техническая документация компании «Tinius Olsen, Ltd.»
Поверка
Поверкаосуществляется по документу РТ-МП-6198-445-2019 «ГСИ. Преобразователи перемещений (деформаций) контактные MFX. Методика поверки», утвержденному ФБУ «Ростест-Москва» 23.07.2019 г.
Основное средство поверки:
- система лазерная измерительная XL-80 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 35362-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
Изготовитель
Компания «Tinius Olsen, Ltd.», Великобритания
Адрес: 6 Perrywood Business Park, Honeycrock Lane, Salfords (Near Redhill), Surrey RH1 5DZ, England
Телефон: +44 (0) 1737-765001
Факс: +44 (0) 1737-764768
E-mail: sales@TiniusOlsen.co.uk
Заявитель
Общество с ограниченной ответственностью «Экситон Тест» (ООО «Экситон Тест») ИНН 7804456773
Адрес: 195220, г. Санкт-Петербург, Гражданский пр., д. 11, литера А
Телефон: +7 (812) 68-006-68
Факс: +7 (812) 68-006-68
E-mail: info@exiton-test.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации , метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский проспект д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Принцип действия преобразователей основан на измерении перемещения захватов, соответствующего удлинению испытываемого образца.
Конструктивно преобразователи состоят из оптического растрового датчика перемещений с двумя захватами, устанавливаемыми на испытываемом образце. Датчик помещен в корпус. Первоначальное позиционирование захватов, а также их фиксация на образце производятся автоматически с помощью электропривода.
Сигнал от датчиков поступает на контроллер, где преобразуется в цифровой электрический сигнал, пропорциональный удлинению образца. Полученный сигнал передается на компьютер.
Общий вид преобразователей приведен на рисунке 1.

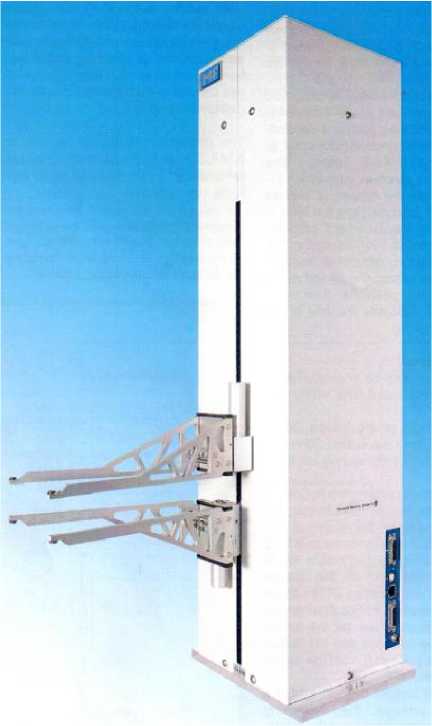

Рисунок 1 - Общий вид средства измерений
Преобразователи выпускаются в двух модификациях MFX-200 и MFX-500, отличающихся диапазоном измерений, массой и габаритными размерами.
Преобразователи работают в составе машин испытательных «Tinius Olsen».
Пломбирование преобразователей не предусмотрено.
Программное обеспечение отсутствует.
Таблица 3 -
|
Наименование |
Обозначение |
Кол-во |
|
Преобразователь перемещений (деформаций) контактный |
MFX (модификация по заказу) |
1 шт. |
|
Кабель питания |
1 шт. | |
|
Кабель информационный |
1 шт. | |
|
Кронштейн |
1 компл. | |
|
Захваты |
1 компл. | |
|
Программное обеспечение |
Horizon |
1 шт. |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
РТ-МП-6198-445-2019 |
1 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
MFX-200 |
MFX-500 | |
|
Диапазон измерений перемещений, мм |
от 0 до (200 - Le) |
от 0 до (500 - L6) |
|
Базовая длина (L6), мм |
от 10 до 200 |
от 10 до 500 |
|
Пределы допускаемой погрешности измерений: - абсолютной в диапазоне от 0 до 1 мм включ., мкм |
±5 |
±5 |
|
- относительной в диапазоне св. 1 мм до верхнего предела измерений, % |
±0,5 |
±0,5 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
MFX-200 |
MFX-500 | |
|
Толщина испытываемого образца, мм, не более |
70 | |
|
Габаритные размеры, мм, не более | ||
|
- ширина |
214 |
214 |
|
- глубина |
190 |
190 |
|
- высота |
766 |
936 |
|
Масса, кг, не более |
24 |
30 |
|
Напряжение питания постоянного тока, В |
±5 | |
|
Условия эксплуатации: | ||
|
- температура окружающей среды, °С |
от +15 до +25 | |
|
- относительная влажность, % |
от 30 до 80 | |
