Номер по Госреестру СИ: 71051-18
71051-18 Измерители перемещений (деформаций) бесконтактные
(VEM)
Назначение средства измерений:
Измерители перемещений (деформаций) бесконтактные VEM (далее - измерители) предназначены для измерений перемещений (деформаций) при испытаниях образцов различных материалов.
Аналитический паспорт типа средства измерений
71051-18 — Измерители перемещений (деформаций) бесконтактные
VEM
Компания "Tinius Olsen, Ltd."
СОЕДИНЕННОЕ КОРОЛЕВСТВО
МПИ: 1 год
Действует
4
организаций6
владельцев2
версий14
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
4
Организаций-поверителей
эффективное число: 3.4
6
Владельцев СИ
эффективное число: 6
6
Экземпляров СИ
по агрегатам владельцев / организаций
50%
Периодические поверки
первичные: 42.9%
0%
Непригодность
0 извещений
50%
Поверки юрлиц
доля в общем объёме
4 311 ₽
Средневзвешенная цена
медиана: 4 502 ₽
100%
Покрытие ценами
расчётный известный объём: 4 502 ₽
нет данных
Средний возраст парка
взвешено по годовому объёму
364 дн.
Наблюдаемый МПИ
по фактическим интервалам
2 959
Концентрация поверителей
HHI; доля топ-5: 100%
1 667
Концентрация владельцев
HHI; доля топ-5: 83.3%
8
Модификаций
на графике — наиболее массовые
100%
Полнота данных
карточка, рынок, документы и связи
3
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 14 поверок; пик пришёлся на 2023 год (5).
- Последний завершённый год показал снижение на 50% (2025 к 2024).
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет -12.9%.
- Рынок представлен 4 организациями; концентрация высокая (HHI 2959), доля топ-5 — 100%.
- В базе найдено 6 владельцев и 6 экземпляров СИ; доля пяти крупнейших владельцев — 83.3%.
- Средневзвешенная цена поверки — 4 311 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 4 502 руб.
- Наблюдаемый средний интервал между поверками — около 364 дней; средний возраст парка по агрегатам организаций — 0,0 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 100%.
Документы и быстрые переходы
Пик активности: 2023 — 5
Долгосрочный CAGR: -12.9%
Активных версий: 1
Ценовой диапазон: 3 928–4 502 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| ООО "Трансстроймеханизация" | Юридические лица | 1 | 3 | 3,00 |
| ООО "ТРАНССТРОЙМЕХАНИЗАЦИЯ"; ИНН 7715568411 | Юридические лица | 1 | 1 | 1,00 |
| ООО «Институт ГИПРОНИКЕЛЬ» | Юридические лица | 1 | 1 | 1,00 |
| АНО "ЦИСИС ФМТ" | Юридические лица | 1 | 1 | 1,00 |
| ООО "Институт Гипроникель" | Юридические лица | 1 | 1 | 1,00 |
| ООО «Трансстроймеханизация» | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 23dba948-2fe8-06fa-3d7d-f110b3074651 | 71051-18 | 2023-03-09 | — | актуальная |
| 12488e51-b997-ed1f-37c5-2d4d8a4b83a2 | 71051-18 | 2020-05-07 | 2023-03-09 | архивная |
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Внешний вид.

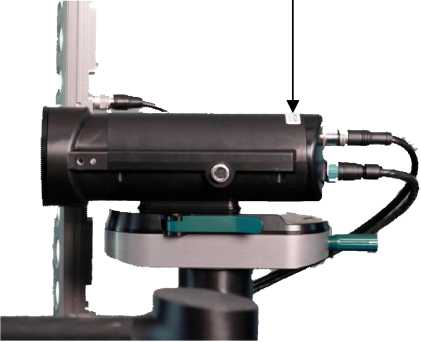

Измерители перемещений (деформаций) бесконтактные
Рисунок № 1
Внешний вид.

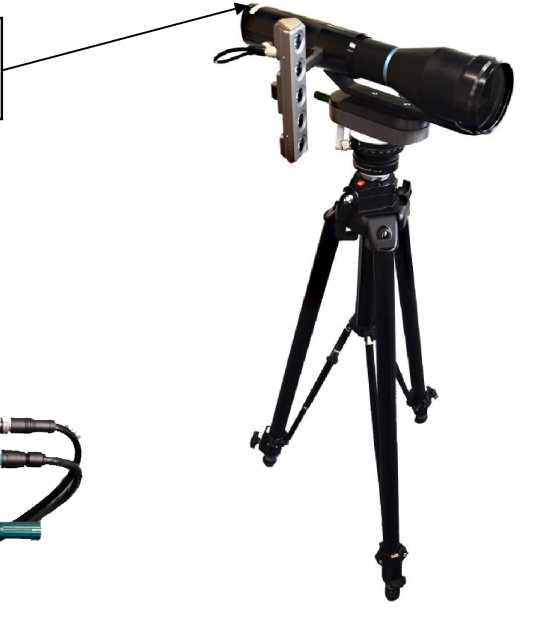

Измерители перемещений (деформаций) бесконтактные
Рисунок № 2
Внешний вид.

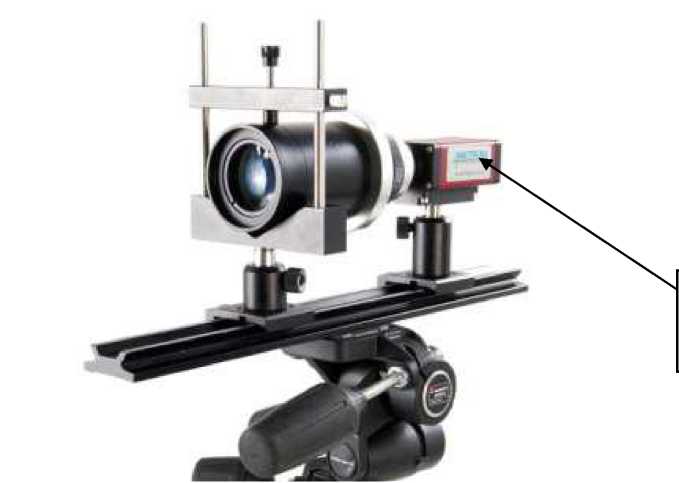

Измерители перемещений (деформаций) бесконтактные
Рисунок № 3
Общие сведения
Дата публикации - 09.03.2023
Срок свидетельства - 11.05.2028
Номер записи - 167130
ID в реестре СИ - 396014
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификация VEM104, модификация VEM207, VEM106, VEM209, модификация VEM-011-0010, модификация VEM208, Модификация VEM209, нет модификации
Производитель
Изготовитель - Компания "Tinius Olsen, Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 14
Выдано извещений - 0
Кол-во периодических поверок - 7
Кол-во средств измерений - 6
Кол-во владельцев - 6
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№897 от 2018.05.11 Об утверждении типов средств измерений
№480 от 2023.03.07 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (30)
Наличие аналогов СИ: Измерители перемещений (деформаций) бесконтактные (VEM)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
71051-18 Измерители перемещений (деформаций) бесконтактные (VEM) Компания "Tinius Olsen, Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
87716-22 Измерители перемещений (деформаций) бесконтактные (M-VIEW) Общество с ограниченной ответственностью "Метротест" (ООО "Метротест") (РОССИЯ Республика Башкортостан, г. Нефтекамск) |
Все средства измерений Компания "Tinius Olsen, Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70431-18 26.02.2028 |
Преобразователи перемещений (деформаций) контактные, 100SC, 100RC Компания "Tinius Olsen, Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
71051-18 11.05.2028 |
Измерители перемещений (деформаций) бесконтактные, VEM Компания "Tinius Olsen, Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
76600-19 15.11.2029 |
Преобразователи перемещений (деформаций) контактные, MFX Компания "Tinius Olsen, Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
Простой отчет, показывающий соотношение между мужчинами и женщинами среди поверителей. Учитываются все организации за все время наблюдений. За основу взяты данные Росстата.
Кто поверяет Измерители перемещений (деформаций) бесконтактные (VEM)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 4 | 2 | 1 | 0 | 2 | 1 | 1 | |||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 5 | 0 | 5 | 0 | 4 | 0 | 4 | |||
| ООО "ТМС РУС" (RA.RU.312318) | 4 | 4 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Измерители перемещений (деформаций) бесконтактные (VEM)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение предназначено для управления функциями работы измерителей и обработки результатов измерений в процессе работы.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Video Extensometer |
|
Номер версии ПО |
не ниже 5.2.0 |
|
Цифровой идентификатор ПО |
7d16a48e065adb36157b2a2daba70f9d |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077 - 2014.
Лист № 3 Всего листов 5 Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Знак утверждения типа
Знак утверждения типананосится на корпус измерителей в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям перемещений (деформаций) бесконтактным VEM
Техническая документация компании «Tinius Olsen, Ltd.»
Поверка
Поверкаосуществляется по документу РТ-МП-5173-445-2018 «ГСИ. Измерители перемещений (деформаций) бесконтактные VEM. Методика поверки», утвержденному ФБУ «Ростест-Москва» 12.02.2018 г.
Основное средство поверки:
- система лазерная измерительная XL-80 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 35362-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Изготовитель
Компания «Tinius Olsen, Ltd.», Великобритания
Адрес: 6 Perrywood Business Park, Honeycrock Lane, Salfords (Near Redhill), Surrey RH1 5DZ, England
Телефон: +44 (0) 1737 765001 Факс: +44 (0) 1737 764768
E-mail: sales@TiniusOlsen.co.uk
Заявитель
Общество с ограниченной ответственностью «Экситон Тест» (ООО «Экситон Тест») Адрес: 195220, г. Санкт-Петербург, Гражданский пр., д. 11, литера А Телефон: +7 (812) 68-006-68 Факс: +7 (812) 68-006-68E-mail: info@exiton-test.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект д.31
Телефон: +7(495)544-00-00, +7(499)129-19-11 Факс: +7(499)124-99-96
E-mail: info@rostest.ru
Принцип действия измерителей VEM основан на измерении удлинения испытуемого образца путем отслеживания перемещения контрольных точек, расположенных на его видеоизображении. Контрольные точки задаются на определенной базовой длине с помощью программного обеспечения перед началом измерений. Измерения возможны только при нахождении обеих контрольных точек в области видимости.
Конструктивно измерители состоят из цифровой видеокамеры с объективом, выполненных в виде автономного измерительного устройства.
Цифровая видеокамера устанавливается на оснастке фиксации перед рабочей зоной, в которую помещен испытуемый образец, для регистрации видеоизображения образца с высоким разрешением и его передачи на персональный компьютер с целью обработки получаемого видеоизображения. Компьютер с установленным программным обеспечением служит для управления процессом измерений и обработки результатов измерений.
Измерители дополнительно могут комплектоваться низковольтным осветителем для обеспечения оптимальной освещенности объекта испытаний при любых условиях внешнего
освещения.
Внешний вид измерителей приведен на рисунке 1.
Место нанесения знака утверждения типа СИ
а)
Рисунок 1 - Общий вид средства измерений а) модификации VEM010 и VEM011 б) модификации VEM100 и VEM200
Место нанесения знака утверждения типа СИ
б)
Измерители изготавливаются в 36 модификациях, отличающихся диапазоном измерений. Измерители работают в составе машин испытательных «Tinius Olsen».
Пломбирование измерителей перемещений (деформаций) бесконтактных VEM не предусмотрено.
Таблица 3 -
|
Наименование |
Обозначение |
Кол-во |
|
Видеокамера |
1 шт. | |
|
Объектив |
1 шт. | |
|
Кабель для подключения камеры |
1 шт. | |
|
Оснастка фиксации |
1 шт. | |
|
Осветитель* |
1 шт. | |
|
Компьютер* |
1 шт. | |
|
Программное обеспечение |
1 шт. | |
|
Транспортировочный кейс |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
РТ-МП-5173-445-2018 |
1 экз. |
|
(*) - комплектуется по требованию Заказчика | ||
Таблица 2.1 -
|
Модификация |
Диапазон измерений перемещений, мм |
Пределы допускаемой относительной погрешности измерений, % |
Минимальная базовая длина, мм |
Габаритные размеры, (ДхШхВ), мм, не более |
Масса, кг, не более |
|
VEM101 |
от 0,57 до 28,50 |
±0,5 |
27 |
235х90х90 |
1,5 |
|
VEM102 |
от 0,98 до 49,00 |
±0,5 |
46 |
235х90х90 |
1,5 |
|
VEM103 |
от 1,5 до 75,0 |
±0,5 |
71 |
235х90х90 |
1,7 |
|
VEM104 |
от 2,2 до 110,0 |
±0,5 |
101 |
235х90х90 |
1,7 |
|
VEM105 |
от 3,5 до 175,0 |
±0,5 |
165 |
235х90х90 |
1,9 |
|
VEM106 |
от 4,6 до 230,0 |
±0,5 |
216 |
235х90х90 |
2,2 |
|
VEM107 |
от 7,0 до 350,0 |
±0,5 |
329 |
235х90х90 |
2,4 |
|
VEM108 |
от 2,1 до 106,0 |
±0,5 |
100 |
235х90х90 |
1,9 |
|
VEM201 |
от 0,23 до 11,50 |
±0,5 |
11 |
412х92х92 |
2,3 |
|
VEM202 |
от 0,33 до 16,50 |
±0,5 |
16 |
532х87х87 |
2,6 |
|
VEM203 |
от 0,42 до 21,00 |
±0,5 |
20 |
478х122х122 |
3,4 |
|
VEM204 |
от 0,61 до 30,50 |
±0,5 |
29 |
478х122х122 |
3,4 |
|
VEM205 |
от 0,86 до 43,00 |
±0,5 |
40 |
594х165х165 |
5,6 |
|
VEM206 |
от 0,29 до 14,50 |
±0,5 |
14 |
413х92х92 |
2,3 |
|
VEM207 |
от 0,52 до 26,00 |
±0,5 |
24 |
478х123х123 |
3,4 |
|
VEM208 |
от 0,76 до 38,00 |
±0,5 |
36 |
478х123х123 |
3,4 |
|
VEM209 |
от 1,07 до 53,50 |
±0,5 |
50 |
594х165х165 |
5,6 |
|
VEM011-0010 |
от 0,47 до 23,50 |
±0,5 |
22 |
198х351х351 |
1,8 |
|
VEM011-0022 |
от 0,67 до 33,60 |
±0,5 |
32 |
524х140х140 |
4,7 |
|
VEM011-0051 |
от 0,46 до 23,00 |
±0,5 |
22 |
199х355х355 |
1,9 |
|
VEM011-0043 |
от 0,32 до 16,00 |
±0,5 |
15 |
439х77х77 |
1,5 |
|
VEM011-0052 |
от 0,32 до 16,00 |
±0,5 |
15 |
389х98х98 |
1,5 |
|
VEM011-0053 |
от 0,17 до 8,50 |
±0,5 |
8 |
356х72х72 |
1,5 |
|
VEM011-0027 |
от 0,12 до 6,00 |
±0,5 |
5,6 |
254х77х77 |
1,5 |
|
VEM010-0007 |
от 2 до 80 |
±0,5 |
100 |
146х42х42 |
1,0 |
|
VEM010-0001 |
от 6,8 до 250,0 |
±0,5 |
25 |
138х34х34 |
1,0 |
|
VEM010-0002 |
от 0,5 до 142,0 |
±0,5 |
25 |
147х34х34 |
1,0 |
|
VEM010-0003 |
от 0,3 до 70,0 |
±0,5 |
10 |
163х34х34 |
1,0 |
|
VEM010-0009 |
от 0,9 до 95,0 |
±0,5 |
25 |
156х38х38 |
1,0 |
|
VEM010-0005 |
от 0,2 до 43,0 |
±0,5 |
10 |
176х50х50 |
1,0 |
|
VEM010-0000 |
от 13,7 до 360,0 |
±0,5 |
50 |
147х30х30 |
1,0 |
|
VEM010-0008 |
от 1,1 до 475,0 |
±0,5 |
50 |
139х29х29 |
1,0 |
Таблица 2.2 -
|
Модификация |
Диапазон измерений перемещений, мм |
Пределы допускаемой абсолютной погрешности измерений, мкм |
Минимальная базовая длина, мм |
Габаритные размеры, (ДхШхВ), мм, не более |
Масса, кг, не более |
|
VEM011-0017 |
от 0,06 до 3,20 |
±0,5 |
3,0 |
243х42х42 |
1,5 |
|
VEM011-0032 |
от 0,03 до 1,60 |
±0,5 |
1,5 |
235х42х42 |
1,5 |
|
VEM011-0047 |
от 0,01 до 0,60 |
±0,5 |
0,56 |
350х42х42 |
1,5 |
|
VEM011-0016 |
от 0,01 до 0,30 |
±0,5 |
0,28 |
472х42х42 |
1,5 |
Таблица 3 - Основные технические характеристики
|
Условия эксплуатации:
|
от +17 до +23 от 30 до 80 |
|
Средняя наработка на отказ, ч |
20000 |
