Номер по Госреестру СИ: 70431-18
70431-18 Преобразователи перемещений (деформаций) контактные
(100SC, 100RC)
Назначение средства измерений:
Преобразователи перемещений (деформаций) контактные 100SC, 100RC (далее -преобразователи) предназначены для измерений перемещений (деформаций) при испытаниях образцов различных материалов на растяжение.
Внешний вид.
Преобразователи перемещений (деформаций) контактные
Рисунок № 1
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на корпус преобразователей в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям перемещений (деформаций) контактным 100SC, 100RC
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
Техническая документация компании «Tinius Olsen, Ltd.»
Поверка
Поверкаосуществляется по документу РТ-МП-4952-445-2017 «ГСИ. Преобразователи перемещений (деформаций) контактные 100SC, 100RC. Методика поверки», утвержденному ФБУ «Ростест-Москва» 01.12.2017 г.
Основное средство поверки:
- рабочий эталон 1 разряда по ГОСТ Р 8.763-2011 - система лазерная измерительная XL-80 (рег. № 35362-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Изготовитель
Компания «Tinius Olsen, Ltd.», Великобритания
Адрес: 6 Perrywood Business Park, Honeycrock Lane, Salfords (Near Redhill), Surrey RH1 5DZ, England
Телефон: +44 (0) 1737 765001; Факс: +44 (0) 1737 764768
E-mail: sales@TiniusOlsen.co.uk
Заявитель
Общество с ограниченной ответственностью «Экситон Тест» (ООО «Экситон Тест») Адрес: 195220, Санкт-Петербург, Гражданский пр., д. 11, литера А
Телефон: +7 (812) 68-006-68; Факс: +7 (812) 68-006-68
E-mail: info@exiton-test.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект д.31
Телефон: +7(495)544-00-00, +7(499)129-19-11; Факс: +7(499)124-99-96
E-mail: info@rostest.ru
Принцип действия преобразователей основан на измерении перемещения захватов, соответствующего удлинению испытываемого образца.
Конструктивно преобразователи состоят из одного или двух (в зависимости от модификации) датчиков перемещений с двумя захватами, устанавливаемыми на испытываемом образце. Датчики помещены в корпус.
Преобразователи выпускаются в двух модификациях.
В преобразователях модификаций 100SC малые перемещения захватов (до 2,5 мм) измеряются индуктивным датчиком, а большие перемещения - оптическим растровым датчиком. В преобразователях модификаций 100RC - только оптическим растровым датчиком.
Внешний вид преобразователей приведен на рисунке 1.

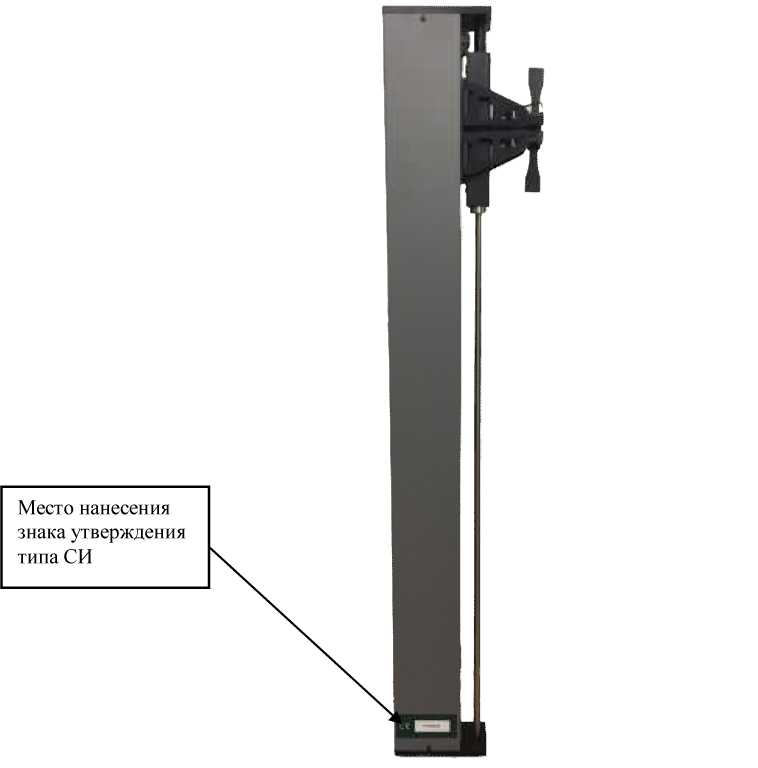

Рисунок 1 - Общий вид средства измерений
Сигнал от датчиков поступает на контроллер, где преобразуется в цифровой электрический сигнал, пропорциональный удлинению образца. Полученный сигнал передается на блок индикации или компьютер.
Преобразователи могут работать в составе машин испытательных «Tinius Olsen». Пломбирование преобразователей не предусмотрено.
Программное обеспечение отсутствует.
Таблица 3 -
Наименование |
Обозначение |
Кол-во |
Преобразователь перемещений (деформаций) контактный |
модификация по заказу 100SC, 100RC |
1 шт. |
Программное обеспечение |
Horizon |
1 шт. |
Руководство по эксплуатации |
1 экз. | |
Методика поверки |
РТ-МП-4952-445-2017 |
1 экз. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | |
100RC |
100SC | |
Диапазон измерений перемещений, мм |
от 2,5 до 580 |
от 0 до (725-Ls) |
Пределы допускаемой погрешности измерений перемещений:
|
±1 |
±0,025 ±1 |
Базовая длина (Ls), мм |
от 10 до 100 |
от 25 до 200 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение | |
100RC |
100SC | |
Толщина испытываемого образца, мм |
от 0 до 5 |
от 0 до 10 |
Габаритные размеры (Д*Ш*В), мм, не более |
200x53x1445 |
200x95x1445 |
Масса, кг, не более |
5,5 |
7,5 |
Напряжение питания постоянного тока, В |
12±0,5 | |
Условия эксплуатации: | ||
- температура окружающей среды, °С |
от +15 до +25 | |
- относительная влажность, % |
от 30 до 80 | |
Средняя наработка на отказ, ч |
20000 |
