Номер по Госреестру СИ: 76681-19
76681-19 Ключи моментные предельные
(МЕГАТОНН СПб серии AGT136)
Назначение средства измерений:
Ключи моментные предельные МЕГАТОНН СПб серии AGT136 (далее -ключи) предназначены для измерений крутящего момента силы при нормированной затяжке резьбовых соединений с правой резьбой.
Внешний вид.
Ключи моментные предельные
Рисунок № 1
Внешний вид.
Ключи моментные предельные
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус ключей.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к ключам моментным предельным МЕГАТОНН СПб серии AGT136
ГОСТ Р 8.752-2011 ГСИ. Государственная поверочная схема для средств измерений крутящего момента силы
Техническая документация «ALLTRADE CO., LTD.», Тайвань
Поверка
Поверкаосуществляется по документу МИ 2593-2000 «Государственная система обеспечения единства измерений. Ключи моментные. Методика поверки».
Основные средства поверки:
- эталоны 2-го разряда по ГОСТ Р 8.752-2011, ПГ ±1%.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
Изготовитель
«ALLTRADE CO., LTD.», Тайвань
Адрес: 6F, 81, CHOU TZE ST., NEIHU DIS., TAIPEI 114, TAIWAN R.O.C.
Телефон: +86-2-2659-0708
E-mail: info@alltrade.com.tw
Заявитель
Общество с ограниченной ответственностью «НПО МЕГАТОНН ЭЛЕКТРОННЫЕ
ДИНАМОМЕТРЫ» (ООО «НПО «МЭД»)
ИНН 7805524000
Адрес: 198216, г. Санкт-Петербург, Ленинский пр., д. 140, лит. А.
Тел.: +7 (812) 372-33-14
E-mail: 768959@mail.ru
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М»(ООО «Автопрогресс-М »)
Адрес: 123298, г. Москва, ул. Викторенко, д. 16, стр. 1 Тел.: +7 (495) 120-03-50, факс: +7 (495) 120-03-50 доб.0
E-mail: info@autoprogress-m.ru
Принцип работы ключей основан на срабатывании механизма регулирования значения крутящего момента силы, расположенного внутри корпуса. Под действием приложенного к рукоятке ключей усилия при достижении заранее установленного значения крутящего момента силы ключи издают четко слышимый щелчок, что указывает на достижение установленного крутящего момента силы.
Ключи состоят из корпуса, рукоятки, основной шкалы с указателем, дополнительной шкалы, фиксатора, предельного механизма, гнезда с замком для установки сменных инструментальных насадок или головки с трещоткой и присоединительным квадратом с шариковым фиксатором.
Ключи выпускаются в двенадцати модификациях, различающихся значениями диапазона измерений, относительной погрешности измерений крутящего момента силы, а также значениями некоторых технических характеристик.
Опломбирование ключей не производится, ограничение доступа обеспечивается конструкцией самого ключа, которая может быть вскрыта только при помощи специального инструмента.

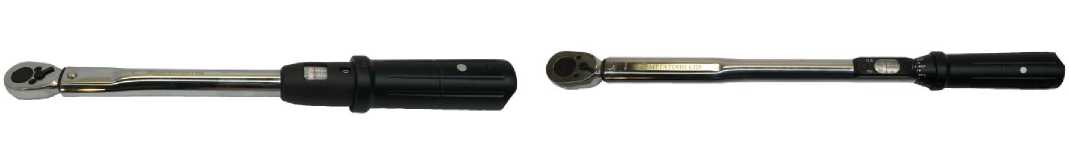

Общий вид ключей приведён на рисунках 1 и 2.
Пример типовой маркировки ключей приведена на рисунке 3.
Рисунок 2 - Общий вид ключей моментных предельных МЕГАТОНН СПб серии AGT136 модификаций AGT1363-3, AGT1363-4, AGT1364-3, AGT1364-4, AGT1365-3, AGT1365-4.
Рисунок 1 - Общий вид ключей моментных предельных МЕГАТОНН СПб серии AGT136 модификаций AGT1361-3, AGT1361-4, AGT1362-3, AGT1362-4, AGT1366-3, AGT1366-4.

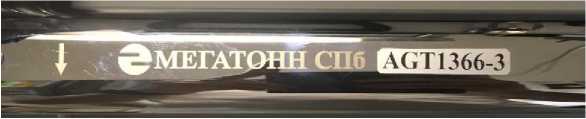

Рисунок 3 - Типовая маркировка ключей
Программное обеспечение отсутствует.Таблица 1 - Метрологические характеристики
Модификация |
Диапазон измерений крутящего момента силы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
Цена деления шкалы, Н^м |
AGT1361-3 |
от 5 до 25 |
±3 |
0,25 |
AGT1362-3 |
от 10 до 50 |
0,5 | |
AGT1363-3 |
от 20 до 110 |
1 | |
AGT1364-3 |
от 40 до 210 |
1 | |
AGT1365-3 |
от 70 до 350 |
1 | |
AGT1366-3 |
от 140 до 770 |
7 | |
AGT1361-4 |
от 5 до 25 |
±4 |
0,25 |
AGT1362-4 |
от 10 до 50 |
0,5 | |
AGT1363-4 |
от 20 до 110 |
1 | |
AGT1364-4 |
от 40 до 210 |
1 | |
AGT1365-4 |
от 70 до 350 |
1 | |
AGT1366-4 |
от 140 до 770 |
7 |
Таблица 2 - Основные технические характеристики
Модификация |
Размер присоединительного квадрата, мм, (дюйм) |
Масса, г, не бо лее |
Габаритные размеры (Д*Ш*В), мм, не более |
AGT1361-3 |
6,35(1/4) |
650 |
330x39x39 |
AGT1362-3 |
9,5 (3/8) |
680 |
330x39x39 |
AGT1363-3 |
9,5 (3/8) |
1190 |
411x40x40 |
AGT1364-3 |
12,7 (1/2) |
1460 |
509x42x42 |
AGT1365-3 |
12,7 (1/2) |
1820 |
625x42x42 |
AGT1366-3 |
19,1 (3/4) |
4305 |
1040x61x52 |
AGT1361-4 |
6,35 (1/4) |
650 |
330x39x39 |
AGT1362-4 |
9,5 (3/8) |
680 |
330x39x39 |
AGT1363-4 |
9,5 (3/8) |
1190 |
411x40x40 |
AGT1364-4 |
12,7 (1/2) |
1460 |
509x42x42 |
AGT1365-4 |
12,7 (1/2) |
1820 |
625x42x42 |
AGT1366-4 |
19,1 (3/4) |
4305 |
1040x61x52 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Наработка на отказ, циклов, не менее |
5000 |
Условия эксплуатации:
|
от +10 до +30 80 |
