Сведения о средстве измерений: 76683-19 Устройства весоизмерительные

Номер по Госреестру СИ: 76683-19
76683-19 Устройства весоизмерительные
(УВТК-20)

Назначение средства измерений:
Устройства весоизмерительные УВТК-20 (далее - УВТК-20) предназначены для измерения массы ксенона при выполнении операций заправки баков космического аппарата.

сертификация программного обеспечения
Внешний вид. Устройства весоизмерительные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Устройства весоизмерительные
Рисунок № 1
Внешний вид. Устройства весоизмерительные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Устройства весоизмерительные
Рисунок № 2
Внешний вид. Устройства весоизмерительные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Устройства весоизмерительные
Рисунок № 3
Внешний вид. Устройства весоизмерительные, http://oei-analitika.ru рисунок № 4
Внешний вид.
Устройства весоизмерительные
Рисунок № 4
Внешний вид. Устройства весоизмерительные, http://oei-analitika.ru рисунок № 5
Внешний вид.
Устройства весоизмерительные
Рисунок № 5

Общие сведения

Дата публикации - 05.01.2020
Срок свидетельства -
Номер записи - 174526
ID в реестре СИ - 952995
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - ФГУП "Центр эксплуатации объектов наземной космической инфраструктуры" (ЦЭНКИ)
Страна - РОССИЯ
Населенный пункт - г.Москва
Уведомление о начале осуществления предпринимательской деятельности - Да

Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.

Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.

В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.

Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2841 от 2019.11.29 Об утверждении типов средств измерений

Наличие аналогов СИ: Устройства весоизмерительные (УВТК-20)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ФГУП "Центр эксплуатации объектов наземной космической инфраструктуры" (ЦЭНКИ)

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
73733-18

Устройства весоизмерительные, УВБМ
ФГУП "Центр эксплуатации объектов наземной космической инфраструктуры" (ЦЭНКИ) (РОССИЯ г.Москва)
ОТ
МП
1 год
73732-18

Весы специальные контрольные, ВСК-10
ФГУП "Центр эксплуатации объектов наземной космической инфраструктуры" (ЦЭНКИ) (РОССИЯ г.Москва)
ОТ
МП
1 год
73332-18

Устройство весоизмерительное, УВР-200
ФГУП "Центр эксплуатации объектов наземной космической инфраструктуры" (ЦЭНКИ) (РОССИЯ г.Москва)
ОТ
МП
1 год
73331-18

Устройство весоизмерительное двухканальное, УВДР-1200
ФГУП "Центр эксплуатации объектов наземной космической инфраструктуры" (ЦЭНКИ) (РОССИЯ г.Москва)
ОТ
МП
1 год
76685-19

Устройство весоизмерительное контрольное, УВК-150
ФГУП "Центр эксплуатации объектов наземной космической инфраструктуры" (ЦЭНКИ) (РОССИЯ г.Москва)
ОТ
МП
1 год
76684-19

Устройства весоизмерительные двухканальные, УВДБ-1000
ФГУП "Центр эксплуатации объектов наземной космической инфраструктуры" (ЦЭНКИ) (РОССИЯ г.Москва)
ОТ
МП
1 год
76683-19

Устройства весоизмерительные, УВТК-20
ФГУП "Центр эксплуатации объектов наземной космической инфраструктуры" (ЦЭНКИ) (РОССИЯ г.Москва)
ОТ
МП
1 год
76682-19

Устройство весоизмерительное, УВПО-20
ФГУП "Центр эксплуатации объектов наземной космической инфраструктуры" (ЦЭНКИ) (РОССИЯ г.Москва)
ОТ
МП
1 год
Отчет позволяет получить сведения о владельцах средств измерений конкретного производителя и типа СИ.
Для построения отчета необходимо в выпадающем списке выбрать интересующего производителя, а также тип СИ (селектор позволяет выбирать из списка несколько записей) и нажать кнопку [Далее].
В процессе построения отчета будет сформирована таблица, содержащая следующие колонки: Владелец, Производитель, Тип СИ и наименование, Кол-во поверок, Кол-во СИ. Последняя колонка является кликабельной и служит для отображения списка средств измерений.

Стоимость 200 руб. или по подписке

Кто поверяет Устройства весоизмерительные (УВТК-20)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Устройства весоизмерительные (УВТК-20)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение (ПО) УВТК-20 реализовано аппаратно и является встроенным.

Метрологически значимым является ПО ТВС и блока АЦП.

ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования ТВС. Номер версии ПО основного процессора ТВС выводится на цифровой дисплей при включении УВТК-20. Кроме того, номера версий программ АЦП и ТВС отображены на маркировочных табличках микропроцессоров, расположенных внутри корпусов блока АЦП и ТВС, соответственно. Дополнительной мерой, предотвращающей несанкционированное изменение юстировочных коэффициентов и других параметров, служит защита с помощью пароля.

Для контроля изменений метрологически значимых параметров ТВС служит проверочное число, которое отображается в соответствующем разделе меню ТВС согласно эксплуатационной документации. Проверочное число изменяется автоматически после каждого изменения контролируемых параметров. Текущее значение проверочного числа заносится в паспорт УВТК-20.

При каждом включении ТВС проверяет контрольную сумму параметров настройки и, в случае её изменения, автоматически запрещает работу ТВС в основных режимах. Значение контрольной суммы и параметров фиксируется в паспорте УВТК-20.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

основной процессор

ТВС

интерфейсный процессор ТВС

блок

АЦП

Идентификационное наименование ПО

OP SF

IP SF

ADC SF

Номер версии (идентификационный номер) ПО

0074.ХХ*

0073.ХХ*

0072.ХХ*

*«XX» - обозначение версии метрологически незначимой части ПО, может принимать значения от 00 до 99


Знак утверждения типа

Знак утверждения типа

наносится на эксплуатационную документацию и на фирменную табличку, расположенную на боковой поверхности опорной рамы МВ.


Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к устройствам весоизмерительным УВТК-20

Приказ Росстандарта от 29.12.2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»

458.35.03.2017.Сб02 ТУ «Устройство весоизмерительное УВТК-20 458.35.03.2017.Сб02. Технические условия»

Поверка

Поверка

осуществляется по документу 204-10-2019 «Устройства весоизмерительные УВТК-20. Методика поверки», утвержденному ФГУП «ВНИИМС» 23 мая 2019 г.

Основные средства поверки: рабочие эталоны 4-го или 5-го разряда по приказу Росстан-дарта от 29.12.2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы», гири эталонные класса точности М1 по ГОСТ OIML R 111-1-2009.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик проверяемого СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и в паспорт.


Изготовитель

Федеральное государственное унитарное предприятие «Центр эксплуатации объектов наземной космической инфраструктуры» (ФГУП «ЦЭНКИ»)
ИНН 7702044530
Адрес: 129090, г. Москва, ул. Щепкина, д. 42, стр. 1, 2
Тел.: +7 (499) 912-84-75
Факс: +7 (495) 631-93-24
E-mail: tsenki@russian.space

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел.: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
E-mail: office@vniims.ru

Принцип действия УВТК-20 основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает упругую деформацию чувствительного элемента весоизмерительного тензорезисторного датчика (далее - ДТВ), которая преобразуется в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами УВТК-20 с дальнейшим определением значения массы.

Измеренное значение массы отображается в визуальной форме на дисплее терминала весового, а также может быть передано через интерфейс RS-485 на промышленный компьютер.

Конструктивно УВТК-20 состоит из:

  • 1. Модуля взвешивающего блока испарителя-ожижителя (далее - МВ) в составе:

  • - устройство грузоприемное (далее - ГПУ) с блоком испарителя-ожижителя;

  • - блок аналого-цифрового преобразователя (далее - АЦП).

ГПУ представляет собой прямоугольную рамную конструкцию из нержавеющей стали, включающую в себя грузоприемную платформу с установленным на ней стационарно блоком испарителя-ожижителя, и опорную раму. Грузоприемная платформа опирается на один ДТВ модификации Т50М3-0,25-С3 (регистрационный № 53838-13).

Рама МВ крепится на четырех опорах с термоизолирующими элементами к раме специального транспортировочного каркаса (в состав УВТК-20 не входит). На транспортировочном каркасе предусмотрена регулировка собственных опор, после которой производится проверка горизонтальности МВ УВТК-20.

Для предотвращения повреждений ДТВ от механических воздействий МВ оснащен узлами арретирования.

  • 2. Терминала весового ТВС (далее - ТВС), выполненного в едином корпусе, предназначенного для монтажа в приборной стойке.

  • 3. Соединительных кабелей.

Общий вид УВТК-20 представлен на рисунке 1.

Функциональная схема УВТК-20 приведена на рисунке 2.

Защита от несанкционированного доступа к узлам, влияющим на метрологические характеристики, осуществляется пломбированием блока АЦП и ТВС. Схема пломбировки блока АЦП и ТВС для защиты УВТК-20 от несанкционированного доступа приведена на рисунке 3.

Блок испарителя-ожижителя

Блок АЦП

Модуль взвешивающий блока испарителя-ожижителя

Внешний вид. Устройства весоизмерительные (УВТК-20), http://oei-analitika.ru

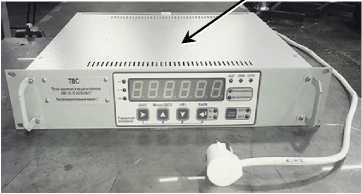

Терминал весовой ТВС

Внешний вид. Устройства весоизмерительные (УВТК-20), http://oei-analitika.ru

Маркировочная табличка

Внешний вид. Устройства весоизмерительные (УВТК-20), http://oei-analitika.ru

Рисунок 1 - Общий вид УВТК-20

Внешний вид. Устройства весоизмерительные (УВТК-20), http://oei-analitika.ru
Внешний вид. Устройства весоизмерительные (УВТК-20), http://oei-analitika.ru

Рисунок 3 - Схема пломбировки блока АЦП и ТВС


Таблица 4 - Комплектность УВТК-20

Наименование

Обозначение

Кол-во

1 Устройство весоизмерительное УВТК-20 в сборе

458.35.03.2017. Сб02

1

2 Паспорт

458.35.03.2017.Сб02 ПС

1 экз.

3 Руководство по эксплуатации

458.35.03.2017.Сб02 РЭ

1 экз.

4 Методика поверки

204-10-2019

1 экз.


УВТК-20 приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Максимальная нагрузка (Мах), кг

20

Минимальная нагрузка (Min), кг

0,4

Максимальная масса взвешиваемой дозы (МахД), кг

16

Минимальная масса взвешиваемой дозы (МтД), кг

0,4

Действительная цена деления (d), кг

0,02

Пределы допускаемой погрешности при статическом взвешивании ксенона в диапазонах взвешивания, кг

от 0,4 кг до 10,0 кг включ.

св. 10,0 кг до 20,0 кг включ.

±0,02

±0,04

Окончание таблицы 2

Наименование характеристики

Значение

Пределы допускаемой погрешности взвешивания дозы ксенона в диапазонах взвешивания доз, кг:

от 0,4 кг до 10,0 кг включ.

св. 10,0 кг до 16,0 кг включ.

±0,02

±0,04

Диапазон выборки массы тары, кг

от 0,4 до 16,0

Реагирование

1,4d

Примечания

  • 1 Пределы допускаемой погрешности массы нетто соответствуют пределам допускаемой погрешности массы брутто в соответствующих диапазонах взвешивания.

  • 2 Масса блока испарителя-ожижителя входит в тарную нагрузку МВ.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение переменного тока, В

от 187 до 247,5

- частота, Гц

50±1

- потребляемая мощность, В^А, не более

400

Диапазон рабочих температур, °С

от + 15 до + 35

Габаритные размеры (длина/ширина/высота) МВ:

- без блока испарителя-ожижителя, мм, не более

800/800/220

- с блоком испарителя-ожижителя, мм, не более

800/800/1000

Масса МВ без блока испарителя-ожижителя, кг, не более

112
