Номер по Госреестру СИ: 73332-18
73332-18 Устройство весоизмерительное
(УВР-200)
Назначение средства измерений:
Устройство весоизмерительное УВР-200 (далее - УВР-200) предназначено для использования в составе комплекта весоизмерительного оборудования для измерения массы ракетного топлива.
Внешний вид.
Устройство весоизмерительное
Рисунок № 1
Внешний вид.
Устройство весоизмерительное
Рисунок № 2
Внешний вид.
Устройство весоизмерительное
Рисунок № 3
Общие сведения
Дата публикации -
Срок свидетельства -
Номер записи -
ID в реестре СИ - 530075
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - ФГУП "Центр эксплуатации объектов наземной космической инфраструктуры" (ЦЭНКИ)
Страна - РОССИЯ
Населенный пункт - г.Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации".
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2569 от 2018.12.04 Об утверждении типов средств измерений
№324 от 2024.02.07 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (7)
Наличие аналогов СИ: Устройство весоизмерительное (УВР-200)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ФГУП "Центр эксплуатации объектов наземной космической инфраструктуры" (ЦЭНКИ)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
73733-18 |
Устройства весоизмерительные, УВБМ ФГУП "Центр эксплуатации объектов наземной космической инфраструктуры" (ЦЭНКИ) (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
73732-18 |
Весы специальные контрольные, ВСК-10 ФГУП "Центр эксплуатации объектов наземной космической инфраструктуры" (ЦЭНКИ) (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
73332-18 |
Устройство весоизмерительное, УВР-200 ФГУП "Центр эксплуатации объектов наземной космической инфраструктуры" (ЦЭНКИ) (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
73331-18 |
Устройство весоизмерительное двухканальное, УВДР-1200 ФГУП "Центр эксплуатации объектов наземной космической инфраструктуры" (ЦЭНКИ) (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
76685-19 |
Устройство весоизмерительное контрольное, УВК-150 ФГУП "Центр эксплуатации объектов наземной космической инфраструктуры" (ЦЭНКИ) (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
76684-19 |
Устройства весоизмерительные двухканальные, УВДБ-1000 ФГУП "Центр эксплуатации объектов наземной космической инфраструктуры" (ЦЭНКИ) (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
76683-19 |
Устройства весоизмерительные, УВТК-20 ФГУП "Центр эксплуатации объектов наземной космической инфраструктуры" (ЦЭНКИ) (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
76682-19 |
Устройство весоизмерительное, УВПО-20 ФГУП "Центр эксплуатации объектов наземной космической инфраструктуры" (ЦЭНКИ) (РОССИЯ г.Москва) |
ОТ МП |
1 год |
В зависимости от выбранного года и вида поверок (все поверки, первичные или периодические) строится гистаграмма межповерочных интервалов (МПИ) за выбранный период, исчисляемых в днях. Информация о МПИ берется из реальных свидетельств о поверке. Далее, осуществляется фильтрация данных за счет усреднения интервалов, что позволяет выделить наиболее популярные МПИ. Полученные усредненные данные используются для построения графиков и вывода таблицы.
Отчет содержит 4 интерактивных графика (круговую и колончатые диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.
Внимание! К информации о виде поверки в ФГИС АРШИН стоит относиться критично. Отчет строится не быстро.
Кто поверяет Устройство весоизмерительное (УВР-200)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Устройство весоизмерительное (УВР-200)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) УВР-200 реализовано аппаратно и является встроенным. Метрологически значимым является ПО весоизмерительной части ТВР и блока АЦП каждого канала.
ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после его опломбирования ТВР. Номер версии программного обеспечения основного процессора ТВР выводится на цифровой дисплей при включении УВР-200. Кроме того, номера версий программ АЦП и ТВР отображены на маркировочных табличках микропроцессоров, расположенных внутри корпусов блоков соответственно АЦП и ТВР. Дополнительной мерой, предотвращающей несанкционированное изменение юстировочных коэффициентов и других параметров, служит административный пароль.
Для контроля изменений законодательно контролируемых параметров ТВР служит проверочное число, которое отображается в соответствующем разделе меню ТВР согласно эксплуатационной документации. Проверочное число изменяется автоматически после каждого изменения контролируемых параметров. Текущее значение проверочного числа фиксируется в паспорте УВР-200.
При включении ТВР проводится проверка контрольной суммы используемого кода параметров и, в случае её несоответствия работа ТВР в основных режимах автоматически блокируется. Значение контрольной суммы и параметров фиксируется в паспорте УВР-200.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение идентификационных данных ПО | ||
|
основного процессора |
интерфейсного процессора |
блока АЦП | |
|
Идентификационное наименование ПО |
OP BHP |
IP BHP |
ADC BHP |
|
Номер версии (идентификационный номер) ПО |
0070.ХХ |
0069.ХХ |
0068.ХХ |
Примечания - Цифровое значение ХХ в номере версии ПО относится к метрологически незначимой части ПО.
Знак утверждения типа
Знак утверждения типананосится на эксплуатационную документацию и на маркировочную табличку, расположенную на боковой поверхности опорной рамы МВ.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к устройству весоизмерительному УВР-200ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы»
ЭВ.УВР ТУ «Устройство весоизмерительное УВР-200. Технические условия»
Поверка
Поверкаосуществляется по документу МП 204-12-2018 «Устройство весоизмерительное УВР-200. Методика поверки», утвержденному ФГУП «ВНИИМС» 25 сентября 2018 г.
Основные средства поверки: гири класса точности М1 по ГОСТ OIML R 111-1-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в паспорт.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон/факс: +7(495) 437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия УВР-200 основан на преобразовании деформации упругого элемента датчика тензорезисторного весоизмерительного (далее-ДТВ), возникающей под действием массы ракетного топлива (далее - РТ), в аналоговый электрический сигнал, изменяющийся пропорционально массе. Электрический сигнал от ДТВ подается на блок аналогово-цифрового преобразования (АЦП). В блоке АЦП аналоговый сигнал от ДТВ преобразовуется в цифровой код, который по последовательному интерфейсу RS-485 передаётся в терминал весовой (ТВР).
Результаты измерений массы топлива, а также дополнительная функциональная информация отображается на цифровом дисплее ТВР. Измеренное значение измеренной массы РТ через последовательный интерфейс RS-485 может передаваться на промышленный компьютер.
Конструктивно УВР-200 состоит из:
-
1. Модуля взвешивающего (МВ) в составе:
-
- грузоприемное устройство (ГПУ);
-
- блок аналого-цифрового преобразования (блок АЦП),
-
2. терминал весовой ТВР.
-
3. соединительных кабелей.

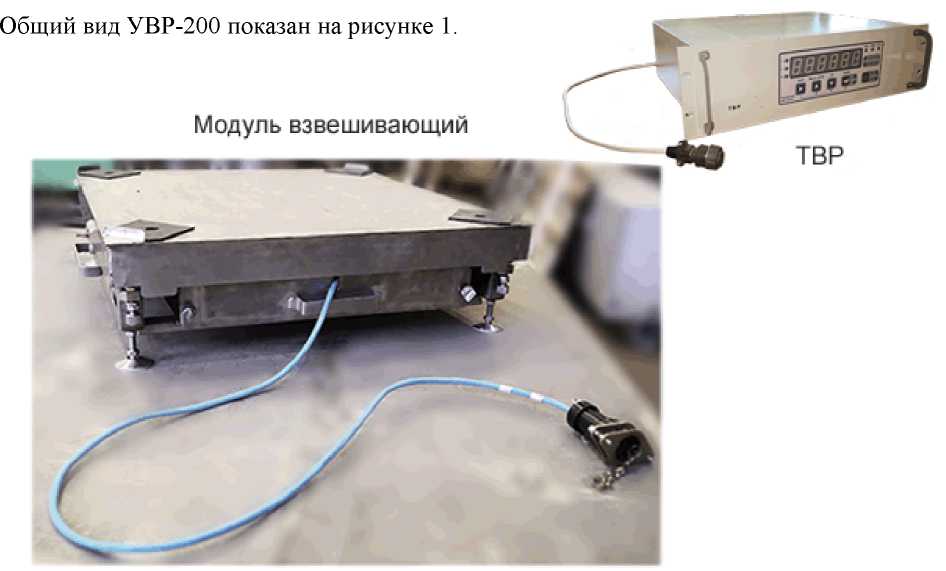

Рисунок 1 - Общий вид УВР-200
ГПУ представляет собой прямоугольную рамную конструкцию из нержавеющей стали, включающую в себя грузоприемную платформу и опорную раму. Внутри МВ смонтировано электронное оборудование.
В центре МВ между грузоприемной платформой и опорной рамой установлен ДТВ типа «single point». Нагрузка от устанавливаемого на грузоприемную платформу объекта передается на ДТВ.
Грузоприемная платформа закрыта съемной крышкой. Внизу опорной рамы закреплены четыре регулируемые по высоте опоры. Для контроля горизонтальности установки МВ с двух сторон опорной рамы установлены два пузырьковых уровня.

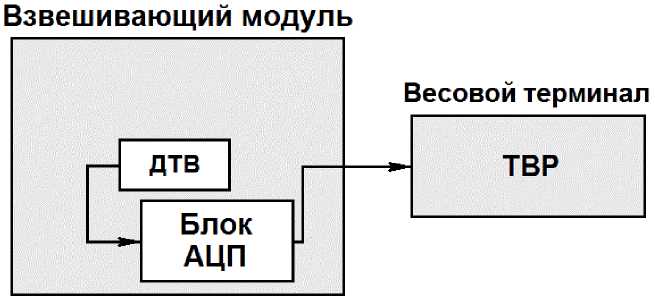

На рисунке 2 приведена функциональная схема, на которой показан состав весоизмерительного канала, в который входят ДТВ и блок АЦП, установленные внутри МВ, а также весовой терминал ТВР.
Рисунок 2 - Функциональная схема УВР-200
В УВР-200 используется датчик весоизмерительный тензорезисторный Т50М3-500- С3 производства ЗАО «Весоизмерительная компания «Тензо-М» (Госреестр № 53838-13).
ТВР выполнен в едином корпусе, исполнение - для монтажа в приборной стойке. Конструкция МВ позволяет перемещать его с одного места установки на другое.
Узлы арретирования, которые входят в состав МВ и используются при необходимости его перемещения, предохраняют ДТВ от повреждений, при этом метрологические характеристики УВР-200 сохраняются.
Защита от несанкционированного доступа к узлам, влияющим на метрологические характеристики, осуществляется пломбированием блока АЦП и ТВР.

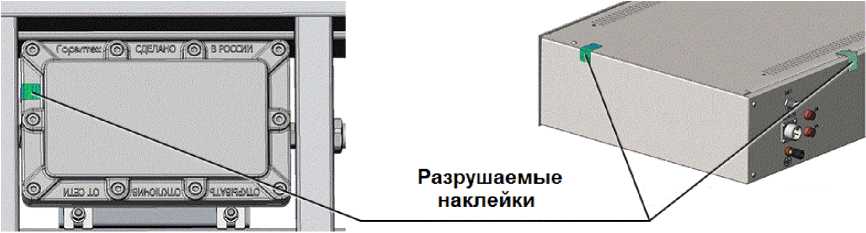

Схема пломбировки блока АЦП и ТВР для защиты УВР-200 от несанкционированного доступа приведена на рисунке 3.
Рисунок 3 - Схема пломбировки блока АЦП и ТВР
УВР-200 приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование параметра |
Значение параметра |
|
Максимальная нагрузка (Мах), кг: - Мах1 для диапазона W1 |
100 |
|
- Мах2 для диапазоне W2 |
200 |
|
Минимальная нагрузка (Min), кг: - М^ для диапазона W1 |
0,5 |
|
- Мт2 для диапазоне W2 |
1 |
|
Максимальная масса взвешиваемой дозы (МахД), кг |
100 |
|
Минимальная масса взвешиваемой дозы (МтД), кг |
0,5 |
|
Действительная цена деления (d), кг - d1 для диапазона W1 |
0,02 |
|
- d2 для диапазона W2 |
0,05 |
|
Поверочный интервал (e), кг: - e1 для диапазона W1 |
0,02 |
|
- е2 для диапазона W2 |
0,05 |
|
Пределы допускаемой абсолютной погрешности при | |
|
статическом взвешивании, кг | |
|
Для диапазона W1: | |
|
- от 0,5 кг до 10,0 кг включ. |
±0,02 |
|
- св. 10,0 кг до 40,0 кг включ. |
±0,04 |
|
- св. 40,0 кг до 100,0 кг включ. Для диапазона W2: |
±0,06 |
|
- от 1,0 кг до 25,0 кг включ. |
±0,04 |
|
- св. 25,0 кг до 100,0 кг включ. |
±0,10 |
|
- св. 100,0 кг до 200,0 кг включ. |
±0,15 |
|
Пределы допускаемой погрешности взвешивания массы дозы, кг: | |
|
±0,02 |
|
- св. 40,0 кг до 100,0 кг включ. |
±0,04 |
|
±0,06 | |
|
Диапазон выборки массы тары, кг |
от 0,5 до 160 |
|
Пределы допускаемой погрешности устройства установки на нуль |
±0,25d |
|
Реагирование |
1,4d |
|
Примечания: 1 Пределы допускаемой погрешности массы нетто соответствуют |
пределам допускае- |
|
мой погрешности массы брутто в соответствующих диапазонах. |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
1 Параметры электрического питания: - напряжение, В |
от 187 до 247,5 |
|
- частота, Гц |
50±1 |
|
- потребляемая мощность, В^А, не более |
400 |
|
2 Диапазон температур, °С |
от + 15 до + 35 |
|
3 Г абаритные размеры МВ, мм (Длина х Ширина х Высота), не более |
820 х 820 х 250 |
|
4 Масса МВ, кг |
95 |
