Номер по Госреестру СИ: 76756-19
76756-19 Гониометры
(PrismMaster® 300 HR, PrismMaster® 300, PrismMaster® 150 HR, PrismMaster® 150 MAN)
Назначение средства измерений:
Гониометры PrismMaster® 300 HR, PrismMaster® 300, PrismMaster® 150 HR, PrismMaster® 150 MAN (далее - гониометры) предназначены для измерений углов, образованных плоскими поверхностями различных объектов способных отражать световые лучи, в том числе при поверке (калибровке) мер плоского угла призматических.
Аналитический паспорт типа средства измерений
76756-19 — Гониометры
PrismMaster® 300 HR, PrismMaster® 300, PrismMaster® 150 HR, PrismMaster® 150 MAN
Фирма "Trioptics GmbH"
ГЕРМАНИЯ
МПИ: 1 год
Действует
4
организаций5
владельцев1
версий17
Всего поверок
по агрегатам с 2010 года
1
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
4
Организаций-поверителей
эффективное число: 1.9
5
Владельцев СИ
эффективное число: 4.5
6
Экземпляров СИ
по агрегатам владельцев / организаций
88.2%
Периодические поверки
первичные: 5.9%
5.88%
Непригодность
1 извещений
82.4%
Поверки юрлиц
доля в общем объёме
4 502 ₽
Средневзвешенная цена
медиана: 4 502 ₽
100%
Покрытие ценами
расчётный известный объём: 18 008 ₽
2 020,0 лет
Средний возраст парка
взвешено по годовому объёму
364 дн.
Наблюдаемый МПИ
по фактическим интервалам
5 363
Концентрация поверителей
HHI; доля топ-5: 100%
2 222
Концентрация владельцев
HHI; доля топ-5: 100%
4
Модификаций
на графике — наиболее массовые
100%
Полнота данных
карточка, рынок, документы и связи
6
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 17 поверок; пик пришёлся на 2022 год (4).
- Последний завершённый год показал рост на 0% (2025 к 2024).
- Показатель 2026 года является неполным YTD и не сравнивается напрямую с полным предыдущим годом.
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 26%.
- Рынок представлен 4 организациями; концентрация высокая (HHI 5363), доля топ-5 — 100%.
- В базе найдено 5 владельцев и 6 экземпляров СИ; доля пяти крупнейших владельцев — 100%.
- Средневзвешенная цена поверки — 4 502 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 18 008 руб.
- Доля извещений о непригодности составляет 5.88% от всех поверок.
- Наблюдаемый средний интервал между поверками — около 364 дней; средний возраст парка по агрегатам организаций — 2 020,0 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 100%.
Документы и быстрые переходы
Пик активности: 2022 — 4
Долгосрочный CAGR: 26%
Активных версий: 1
Ценовой диапазон: 4 502–4 502 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 2 | 3 | 1,50 |
| ФБУ "Тест-С.-Петербург" | Юридические лица | 1 | 7 | 7,00 |
| АО "НПП "ГЕОФИЗИКА-КОСМОС" | Юридические лица | 1 | 2 | 2,00 |
| АО "НПЗ" | Юридические лица | 1 | 1 | 1,00 |
| АО "НПК "СПП" | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| fb58b77c-6563-cc62-a190-222a5a24068e | 76756-19 | 2020-05-07 | — | актуальная |
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Испытательная лаборатория
Испытания, сертификация и метрологическая экспертиза
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Лаборатория 705 / ИЛ ПО 705_1009lab.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Внешний вид.
Гониометры
Рисунок № 1
Внешний вид.
Гониометры
Рисунок № 2
Внешний вид.
Гониометры
Рисунок № 3
Внешний вид.
Гониометры
Рисунок № 4
Внешний вид.
Гониометры
Рисунок № 5
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 28.11.2024
Номер записи - 174596
ID в реестре СИ - 952856
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
PrismMaster® 300 HR, 300 HR, 300HR, Prism Master 300HR
Производитель
Изготовитель - Фирма "Trioptics GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
"Подбор поверителей по разделу области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретном разделе области измерений. Более 200 подразделов из 19 областей измерений.
Для запуска отчета достаточно выбрать из списка интересующий раздел области измерений и нажать кнопку "Показать результат".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок - 17
Выдано извещений - 1
Кол-во периодических поверок - 15
Кол-во средств измерений - 6
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2826 от 2019.11.28 Об утверждении типов средств измерений
№2135 от 2025.10.02 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
Наличие аналогов СИ: Гониометры (PrismMaster® 300 HR, PrismMaster® 300, PrismMaster® 150 HR, PrismMaster® 150 MAN)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Trioptics GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
40867-09 01.08.2014 |
Автоколлиматоры цифровые, TriAngle TA500 Фирма "Trioptics GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
47437-11 28.06.2021 |
Автоколлиматоры цифровые, TriAngle TA и TriAngle TA HS Фирма "Trioptics GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54885-13 31.07.2024 |
Гониометры, PrismMaster-Absolute Line, PrismMaster-Compact Line, PrismMaster-Comparison Line Фирма "Trioptics GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
56790-14 06.03.2019 |
Сферометры, Spherotronic и Spherocompact Фирма "Trioptics GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
61941-15 24.11.2025 |
Трубки диоптрийные, DPT-5/+5 (0.2), DPT-5/+5 (0.1), DPT-3/+1, DPT-1/+3, DPT-1.6/+1.6, DPT-6/+4, DPT-7/+3 Фирма "Trioptics GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
76756-19 28.11.2024 |
Гониометры, PrismMaster® 300 HR, PrismMaster® 300, PrismMaster® 150 HR, PrismMaster® 150 MAN Фирма "Trioptics GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет "V_20. Поверка по организации в динамике по дням" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по дням и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по дням, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Кто поверяет Гониометры (PrismMaster® 300 HR, PrismMaster® 300, PrismMaster® 150 HR, PrismMaster® 150 MAN)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 12 | 1 | 1 | 10 | 0 | 12 | 1 | 10 | |
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 1 | 0 | 1 | 1 | 1 | 0 | 1 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 3 | 0 | 3 | 0 | 1 | 0 | 1 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Гониометры (PrismMaster® 300 HR, PrismMaster® 300, PrismMaster® 150 HR, PrismMaster® 150 MAN)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Гониометры имеют автономное программное обеспечение «PrismMaster3d», разработанное фирмой «Trioptics GmbH». Программное обеспечение устанавливается на персональный компьютер под управлением операционной системы семейства Microsoft Windows и предназначено для: настройки гониометра, вывода на экран изображения автоколлимационной марки в режиме реального времени, обработки и визуализации результатов измерений, сохранения, загрузки, передачи файлов для дальнейшей обработки.
Уровень защиты программного обеспечения «PrismMaster3d» «средний» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения было учтено при нормировании метрологических характеристик.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
PrismMaster3d |
|
Номер версии (идентификационный номер) программного обеспечения |
не ниже 2.2.17 |
|
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
6b0494fO86bb65a7e509f0bcab1f70bd* |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
MD5 |
|
* - контрольная сумма указана для версии 2.2.17. | |
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и/или в виде наклейки на корпус основания гониометра.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к гониометрам PrismMaster® 300 HR, PrismMaster® 300, PrismMaster® 150 HR, PrismMaster® 150 MAN
Техническая документация фирмы «Trioptics GmbH», Германия Государственная поверочная схема для средств измерений плоского угла, утвержденная
Приказом Федерального агентства по техническому регулированию и метрологии от 26.11.2018 г. № 2482
Поверка
Поверкаосуществляется по документу МП 2511/0005-19 «ГСИ. Гониометры PrismMaster® 300 HR, PrismMaster® 300, PrismMaster® 150 HR, PrismMaster® 150 MAN. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 12 сентября 2019 г.
Основные средства поверки:
-
- вторичный эталон (многогранная призма) по Государственной поверочной схеме для средств измерений плоского угла, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 26.11.2018 г. № 2482;
-
- рабочий эталон 1-го разряда (многогранная призма) по Государственной поверочной
схеме для средств измерений плоского угла, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 26.11.2018 г. № 2482.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых датчиков с требуемой точностью.
Знак поверки наносится на основание гониометра и/или на свидетельство о поверке.
Изготовитель
Фирма «Trioptics GmbH», ГерманияАдрес: 22880, Wedel, Strandbaddamm 6, Germany
Телефон: +49 4103 18006-0
Факс: +49 4103 18006-20
Web-сайт: www.trioptics.com
Заявитель
Закрытое акционерное общество научно-производственная фирма «УРАН»
(ЗАО НПФ «УРАН»)
ИНН 7805269568
Адрес: 198099, г. Санкт-Петербург, ул. Промышленная, д. 5
Телефон/факс: +7 (812) 335-09-75
Web-сайт: www.uran-spb.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713- 01-14
Web-сайт: www.vniim.ru
Принцип действия гониометров основан на измерении отклонений углов измеряемого объекта от номинального значения с помощью цифрового автоколлиматора (далее -автоколлиматор). Номинальное значение угла задается с помощью фотоэлектрического цифрового преобразователя угла (далее - датчик угла).
Гониометры состоят из автоколлиматора, основания со встроенным датчиком угла, поворотного столика и компьютера.
На основании закреплены автоколлиматор и поворотный столик, который механически связан с датчиком угла. Автоколлиматор крепится таким образом, что его визирная ось перпендикулярна оси вращения поворотного столика. На основании гониометров PrismMaster® 300 HR, PrismMaster® 300, PrismMaster® 150 HR расположена панель ручного управления.
Управление работой гониометра, обработка и визуализация измерительной информации осуществляется с помощью компьютера с комплектом программного обеспечения «PrismMaster3d».
Измеряемый объект устанавливается на поворотный столик так, чтобы одна из его отражающих граней находилась в поле зрения автоколлиматора. Затем задается угол поворота или количество оборотов поворотного столика и запускается цикл измерений. Данные с датчика угла и автоколлиматора передаются на компьютер, где вычисляются углы измеряемого объекта. Полученные значения отображаются на мониторе компьютера в виде таблицы и при необходимости их можно скопировать на электронные носители или распечатать.
Гониометры выпускаются в следующих модификациях: PrismMaster® 300 HR, PrismMaster® 300, PrismMaster® 150 HR, PrismMaster® 150 MAN, которые отличаются конструктивными особенностями, а также метрологическими и техническими характеристиками. Гониометры PrismMaster® 300 HR, PrismMaster® 300, PrismMaster® 150 HR работают в автоматическом и ручном режимах, гониометры PrismMaster® 150 MAN - только в ручном режиме.

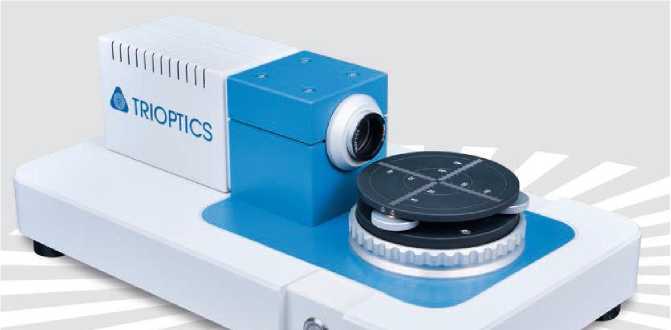

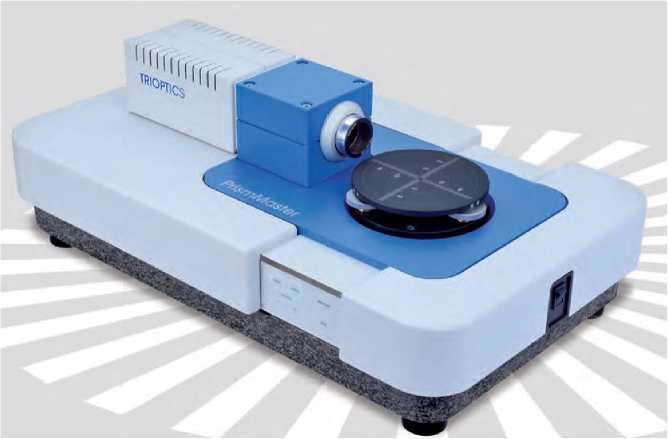

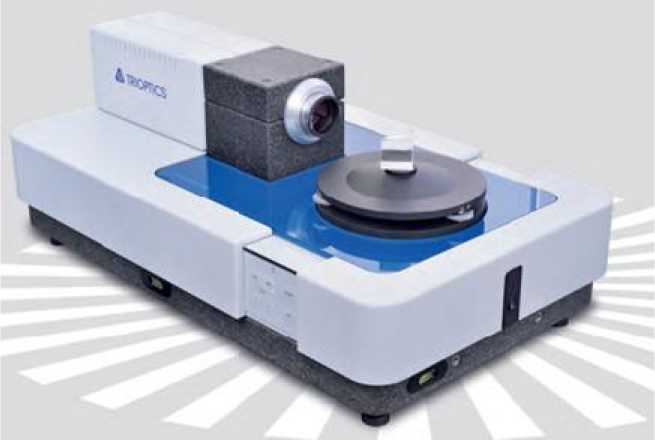

Общий вид гониометров представлен на рисунках 1 - 3.
Рисунок 1 - Общий вид гониометров PrismMaster® 300 HR, PrismMaster® 300
Рисунок 2 - Общий вид гониометров PrismMaster® 150 HR
Рисунок 3 - Общий вид гониометров PrismMaster® 150 MAN
Гониометры пломбируются путем нанесения краски на два крепежных винта автоколлиматора. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки приведены на рисунке 4.
Место пломбировки
Место нанесения
знака поверки
' ■
Рисунок 4 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Таблица 4 - Комплектность гониометров
|
Наименование |
Обозначение |
Количество |
|
Гониометр PrismMaster® 300 HR, PrismMaster® 300, PrismMaster® 150 HR, PrismMaster® 150 MAN |
1 шт. | |
|
Накладка юстировочная для поворотного столика: гониометры PrismMaster® 150 HR, PrismMaster® 150 MAN гониометры PrismMaster® 300 HR, PrismMaster® 300 |
| |
|
Калибровочный образец |
1 шт. | |
|
Компьютер или ноутбук |
1 шт.* | |
|
Программное обеспечение PrismMaster3d |
1 экз. | |
|
Система подачи сжатого воздуха |
1 шт.* | |
|
Соединительный кабель для передачи данных |
1 шт. | |
|
Тара постоянного пользования |
1 шт. | |
|
Ручки для транспортировки |
2 шт.** | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
МП 2511/0005-19 |
1 экз. |
|
* поставляется в соответствии с договором поставки, ** поставляется только для гониометров PrismMaster® 300 HR, PrismMaster® 300. | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
PrismMaster® 300 HR |
PrismMaster® 300 |
PrismMaster® 150 HR |
PrismMaster® 150 MAN | |
|
Диапазон измерений углов в горизонтальной плоскости, градус |
от 0 до 360 | |||
|
Пределы допускаемой абсолютной погрешности измерений углов, секунда |
±0,25 |
±0,50 |
±1,00 |
±1,20 |
|
Дискретность отсчета, секунда |
0,01 | |||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||||
|
PrismMaster® 300 HR |
PrismMaster® 300 |
PrismMaster® 150 HR |
PrismMaster® 150 MAN | |||
|
Параметры электрического питания: - напряжение | ||||||
|
переменного тока, В |
230±10 | |||||
|
- частота переменного | ||||||
|
тока, Гц |
55±5 | |||||
|
Давление сжатого воздуха, кПа |
от 450 до 550 |
- | ||||
|
Потребляемая мощность, |
100 | |||||
|
Вт, не более | ||||||
|
Максимальная масса измеряемого объекта, кг |
12 |
3 |
5 | |||
|
Диаметр поворотного |
200 |
120 | ||||
|
столика, мм, не менее | ||||||
|
Габаритные размеры, мм, не более | ||||||
|
- высота |
310 |
180 |
180 | |||
|
- ширина |
790 |
550 |
470 | |||
|
- длина |
460 |
380 |
270 | |||
|
Масса, кг, не более |
105 |
40 |
19 | |||
|
Условия эксплуатации: | ||||||
|
- температура окружающей среды, °С: | ||||||
|
- гониометры | ||||||
|
PrismMaster® 300 HR, | ||||||
|
PrismMaster® 300, |
от +20 до +22 | |||||
|
- гониометры | ||||||
|
PrismMaster®® 150 HR, | ||||||
|
PrismMaster® 150 MAN |
от +20 до +25 | |||||
|
- изменение температуры | ||||||
|
за 1 час, °С, не более |
0,5 | |||||
|
- относительная | ||||||
|
влажность, % |
от 40 до 65 | |||||
|
Средний срок службы, лет |
10 | |||||
