Номер по Госреестру СИ: 54885-13
54885-13 Гониометры
(PrismMaster-Absolute Line, PrismMaster-Compact Line, PrismMaster-Comparison Line)
Назначение средства измерений:
Гониометры PrismMaster-Absolute Line, PrismMaster-Compact Line,
PrismMaster-Comparison Line (далее - гониометры) предназначены для измерений углов между плоскими полированными гранями твердых прозрачных и непрозрачных объектов.
Внешний вид.
Гониометры
Рисунок № 1
Внешний вид.
Гониометры
Рисунок № 2
Внешний вид.
Гониометры
Рисунок № 3
Общие сведения
Дата публикации -
Срок свидетельства - 31.07.2023
Номер записи -
ID в реестре СИ - 367388
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
СВК15Г, СВ-15, PrismMaster-Absolute Line, PrismMaster-Compact Line, PrismMaster-Comparison Line, PrismMaster-Absolute Line,
Производитель
Изготовитель - Фирма "Trioptics GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 3
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 1095 дн.
Приказы РСТ, где упоминается данный тип СИ
№1107 от 2013.09.17 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 54882-13 по 54886-13,39844-13,54887-13 по 54901-13)
№1603 от 2018.07.31 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Гониометры (PrismMaster-Absolute Line, PrismMaster-Compact Line, PrismMaster-Comparison Line)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Trioptics GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
40867-09 01.08.2014 |
Автоколлиматоры цифровые, TriAngle TA500 Фирма "Trioptics GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
47437-11 28.06.2021 |
Автоколлиматоры цифровые, TriAngle TA и TriAngle TA HS Фирма "Trioptics GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54885-13 31.07.2023 |
Гониометры, PrismMaster-Absolute Line, PrismMaster-Compact Line, PrismMaster-Comparison Line Фирма "Trioptics GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
56790-14 06.03.2019 |
Сферометры, Spherotronic и Spherocompact Фирма "Trioptics GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
61941-15 24.11.2025 |
Трубки диоптрийные, DPT-5/+5 (0.2), DPT-5/+5 (0.1), DPT-3/+1, DPT-1/+3, DPT-1.6/+1.6, DPT-6/+4, DPT-7/+3 Фирма "Trioptics GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
76756-19 28.11.2024 |
Гониометры, PrismMaster® 300 HR, PrismMaster® 300, PrismMaster® 150 HR, PrismMaster® 150 MAN Фирма "Trioptics GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Кто поверяет Гониометры (PrismMaster-Absolute Line, PrismMaster-Compact Line, PrismMaster-Comparison Line)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "РЦСМ" (RA.RU.312866) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ВОДОМЕР СЕРВИС" (RA.RU.311194) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311285) | 2 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Гониометры (PrismMaster-Absolute Line, PrismMaster-Compact Line, PrismMaster-Comparison Line)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ ЦСМ Татарстан Республика Татарстан |
15771 | 15771 |
Программное обеспечение
Гониометры PrismMaster-Absolute Line, PrismMaster-Compact Line поддерживают возможность работы со встроенным программным обеспечением PrismMaster, гониометры PrismMaster-Comparison Line - с OptiAngle. Программное обеспечение устанавливается на персональный компьютер под управлением операционной системы семейства Microsoft Windows и предназначено для:
-
- настройки гониометра,
-
- вывода на экран изображения автоколлимационной марки в режиме реального времени,
-
- обработки и визуализации результатов измерений,
-
- сохранения, загрузки, передачи файлов для дальнейшей обработки.
Программное обеспечение соответствует уровню защиты «С» от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
PrismMaster |
PrismMaster |
3.3.4.1 |
60d497f9477fd 2cd1d5d3df4a 7a02fd2 (файл PrismMaster 3.exe) |
MD5 |
|
OptiAngle |
OptiAngle |
5.4.6.0 |
82197d3de4a4 6052ed6ff2d2e da3b60f (файл OptiAngle 5.exe) |
MD5 |
При нормировании метрологических характеристик было учтено влияние программного обеспечения.
Знак утверждения типа
Знак утверждения типаЗнак утверждения наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на стойку цифрового автоколлиматора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документах:
«Гониометры PrismMaster-Absolute Line, PrismMaster-Compact. Руководство по
эксплуатации», «Гониометры PrismMaster-Comparison Line. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к гониометрам PrismMaster-Absolute Line, PrismMaster-Compact Line, PrismMaster-Comparison Line
-
1. ГОСТ 8.016-81 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла».
-
2. Техническая документация фирма «Trioptics GmbH».
Поверка
Поверкаосуществляется по документу МП 2512-0007-2012«Гониометры PrismMaster-Absolute Line, PrismMaster-Compact Line, PrismMaster-Comparison Line. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д. И . Менделеева » в марте 2013 г .
В перечень основного поверочного оборудования входят:
рабочий эталон - многогранная призма по ГОСТ 8.016-81 (число граней не менее 12); мера плоского угла призматическая тип 4, 2 разряда по ГОСТ 8.016-81 (число граней не менее 12);
меры плоского угла призматические тип 4, 1 разряда по ГОСТ 8.016-81 (число граней не менее 12).
Изготовитель
Фирма «Trioptics GmbH», Германия.
Адрес: Hafenstrasse 35-39, D-22880 Wedel, Germany
Тел.: (+49) (0) 4103-18006-0
Факс: (+49) (0) 4103-18006-20
www.trioptics.com
Заявитель
ЗАО НПФ «Уран»
Адрес: Россия, 198099, г. Санкт-Петербург, ул. Промышленная, д.5
Тел./факс: (812) 335-09-75
www.uran-spb.ru
Гониометры состоят из:
-
- цифрового автоколлиматора с CCD-камерой,
-
- поворотного столика со встроенным угловым энкодером,
-
- блока индикации с интерфейсом RS-232,
-
- компьютера с платой захвата изображения.
Измерения углов на гониометрах PrismMaster-Absolute Line, PrismMaster-Compact
Line проводятся абсолютным методом, на гониометрах PrismMaster-Comparison Line -сличением с исходной мерой. Принцип действия гониометров состоит в последовательной установке цифрового автоколлиматора перпендикулярно граням измеряемого объекта, регистрации отсчетов углового энкодера и вычислении измеряемого угла как отклонение разности текущего и начального отсчетов углового энкодера от 180°.
Визирование на объект проводится автоколлимационным (для непрозрачных объектов) и коллимационным (для прозрачных объектов) методами. При измерениях в проходящем свете дополнительно используется зеркало с держателем или коллиматор. В гониометрах PrismMaster-Comparison Line коллиматор встроен в основание.
Цифровой автоколлиматор устанавливается на основании с изменяемым углом наклона (гониометры PrismMaster-Absolute Line) или регулируемой стойке, закрепленной на гранитной плите.
Вращение поворотного столика проводится вручную или автоматически с помощью электропривода (в зависимости от исполнения гониометра). Для правильной установки измеряемого объекта предусмотрен наклон столика в двух взаимно перпендикулярных плоскостях.
Блок индикации встроен в основание гониометра или располагается отдельно.
Для настройки гониометра и визуализации результатов измерений гониометры подключаются к компьютеру с установленным программным обеспечением PrismMaster или OptiAngle.
Для определения показателя преломления гониометры исполнений PrismMaster и PrismMaster MOT комплектуются дополнительным модулем с коллиматором и источником спектрального излучения.
Внешний вид гониометров приведен на рисунках 1, 2, 3.

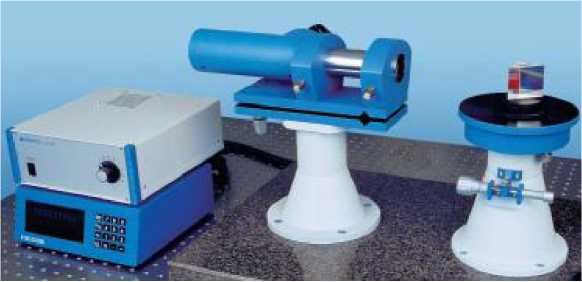

Рисунок 1 - Внешний вид гониометров PrismMaster-Absolute Line

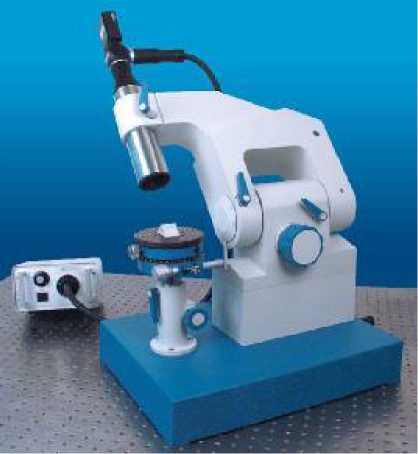

Рисунок 2 - Внешний вид гониометров PrismMaster-Compact Line
-? -• ■_ - ~ ■
Рисунок 3 - Внешний вид гониометров PrismMaster-Comparison Line
Таблица 3
|
Наименование |
Количество | |
|
Гониометры PrismMaster-Absolute Line: | ||
|
1 |
Цифровой автоколлиматор с CCD-камерой |
1 |
|
2 |
Поворотный столик |
1 |
|
3 |
Блок индикации с интерфейсом RS-232 |
1 |
|
4 |
Регулируемая стойка автоколлиматора |
1 |
|
5 |
Источник люминесцентного освещения с блоком питания |
1 |
|
6 |
Плата захвата изображения (Frame Grabber) |
1 |
|
7 |
Гранитный стол или плита |
1 |
|
8 |
Программное обеспечение PrismMaster |
1 |
|
9 |
Комплект кабелей |
1 |
|
10 |
Дополнительный модуль для измерений в проходящем свете: зеркало, держатель, программный модуль |
по требованию Заказчика |
|
11 |
Дополнительный модуль для определения пирамидальности: зеркало или коллиматор, программный модуль |
по требованию Заказчика |
|
12 |
Дополнительный модуль для определения показателя преломления: коллиматор, источник спектрального излучения, программный модуль (для гониометров исполнений PrismMaster, PrismMaster MOT) |
по требованию Заказчика |
|
13 |
«Гониометры PrismMaster-Absolute Line, PrismMasterCompact. Руководство по эксплуатации» |
1 экз. |
|
14 |
Методика поверки МП 2512-0007-2012 |
1 экз. |
|
Гониометры PrismMaster-Compact Line: | ||
|
1 |
Цифровой автоколлиматор с CCD-камерой |
1 |
|
2 |
Поворотный столик |
1 |
|
3 |
Блок индикации с интерфейсом RS-232 |
1 |
|
4 |
Регулируемая стойка автоколлиматора |
1 |
|
5 |
Плата захвата изображения (Frame Grabber) |
1 |
|
6 |
Гранитный стол или плита |
1 |
|
7 |
Программное обеспечение PrismMaster |
1 |
|
Наименование |
Количество | |
|
8 |
Комплект кабелей |
1 |
|
9 |
«Гониометры PrismMaster-Absolute Line, PrismMasterCompact. Руководство по эксплуатации» |
1 экз. |
|
10 |
Методика поверки МП 2512-0007-2012 |
1 экз. |
|
Гониометры PrismMaster-Comparison Line: | ||
|
1 |
Цифровой автоколлиматор с CCD-камерой |
1 |
|
2 |
Регулируемая стойка автоколлиматора |
1 |
|
3 |
Поворотный столик |
1 |
|
4 |
Плата захвата изображения (Frame Grabber) |
1 |
|
5 |
Источник люминесцентного освещения с блоком питания |
1 |
|
6 |
Основание со сферическими опорами и встроенным коллиматором |
1 |
|
7 |
Программное обеспечение OptiAngle |
1 |
|
8 |
Комплект кабелей |
1 |
|
9 |
«Гониометры PrismMaster-Comparison Line. Руководство по эксплуатации» |
1 экз. |
|
10 |
Методика поверки МП 2512-0007-2012 |
1 экз. |
Таблица 2
|
Гониометры |
Исполнения гониометров |
Диапазон измерений углов, градусы |
Пределы допускаемой абсолютной погрешности измерений углов, секунда |
Диаметр поворотного столика, мм |
Габаритные размеры, мм, не более |
Масса, кг, не более |
Масса объекта, помещаемого на столик гониометра, кг, не более | |
|
однократное измерение |
многократные измерения | |||||||
|
PrismMasterAbsolute Line |
PrismMaster |
0 - 360 |
±1 |
±0,5 |
200 |
1100x450x400 |
80 |
15 |
|
PrismMaster HR |
0 - 360 |
±0,5 |
±0,2 |
200 |
1100x450x400 |
80 |
15 | |
|
PrismMaster MOT |
0 - 360 |
±1 |
±0,5 |
200 |
1100x450x400 |
80 |
15 | |
|
PrismMaster HR MOT |
0 - 360 |
±0,5 |
±0,2 |
200 |
1100x450x400 |
80 |
15 | |
|
PrismMasterCompact Line |
PrismMaster C-200 |
0 - 360 |
±1,5 |
±0,6 |
200 |
900x450x400 |
50 |
15 |
|
PrismMaster Compact |
0 - 360 |
±7,5 |
±5 |
100, 150 |
400x600x250 |
40 |
15 | |
|
PrismMaster Compact MOT |
0 - 360 |
±7,5 |
±5 |
100, 150 |
1100x450x400 |
40 |
15 | |
|
PrismMasterComparison Line |
- |
0 - 360 |
±1 |
- |
110 |
400x400x600 |
50 |
15 |
Питание от сети переменного тока с параметрами:
220±22;
50±1.
400.
12. 7680.
от +20 до +25.
80 (без конденсации влаги).
- напряжение , В
- частота , Гц
Потребляемая мощность, Вт, не более
Средний срок службы, лет
Средняя наработка на отказ, ч
Условия эксплуатации:
1. Диапазон температуры окружающего воздуха, °С
2. Относительная влажность воздуха, %, не более
