Номер по Госреестру СИ: 56790-14
56790-14 Сферометры
(Spherotronic и Spherocompact)
Назначение средства измерений:
Сферометры Spherotronic и Spherocompact (далее — сферометры) предназначены для измерений радиуса кривизны вогнутых и выпуклых сферических поверхностей и т.п.
Внешний вид.
Сферометры
Рисунок № 1
Внешний вид.
Сферометры
Рисунок № 2
Внешний вид.
Сферометры
Рисунок № 3
Программное обеспечение
В комплект поставки входит программное обеспечение SPHEROWIN для вычисления результатов измерений на компьютере и дальнейшего статистического анализа (далее — ПО). ПО обеспечивает идентификацию , обработку, регистрацию, ведение архива результатов измерений. К метрологически значимой части ПО относится файл: Spherw.exe.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Другие иден-тификацион-ные данные |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Spherw.exe |
2.1.1 |
4debad4f72197792ae81c8f4709c5fof |
- |
MD5 |
В соответствии с разделом 2.6 МИ 3286-2010 и на основании результатов проверок уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С».
Влияние ПО учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус измерительного устройства в виде наклейки, а также на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «Сферометры Spherotronic и Spherocompact. Руководство по эксплуатации», 2013 г.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к сферометрам Spherotronic и Spherocompact
Техническая документация фирмы «TRIOPTICS GmbH», Германия.
Лист № 6 Всего листов 6
Поверка
Поверкаосуществляется по документу МП 2512-0001-2013 «Сферометры Spherotronic и Spherocompact. Методикаповерки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в декабре 2013 г.
Основные средства поверки: прибор для поверки концевых мер длины и сортировки деталей на группы «Микрон-02», Госреестр № 28824-05; стойка С-I по ГОСТ 10197-70; плоские стеклянные пластины по ГОСТ 8.215-76; штангенциркуль ШЦ-I по ГОСТ 166-89, диапазон измерений (0-125) мм, цена деления 0,1 мм; интерферометр ИТ-100, Госреестр № 9528-84.
Изготовитель
Фирма «TRIOPTICS GmbH», Германия. Hafenstrasse 35-39, 22880 Wedel, Germany. Phone: (+49) (0) 4103 18006 0.
Fax: (+49) (0) 4103 18006 20.
E-mail: info@trioptics.com.
Заявитель
ЗАО НПФ «Уран».
Адрес: 198099, Россия, г. Санкт-Петербург, ул. Промышленная, д. 5.
Тел./факс: 8 (812) 335-09-75, 335-09-76.
E-mail: info@uran-spb.ru.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»,
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19.
Телефон: (812) 251-76-01.
Факс: (812) 713-01-14.
Е-mail: info@vniim.ru
Http://www.vniim.ru
Принцип действия сферометров основан на измерении высоты шарового сегмента сферической поверхности и последующем вычислении радиуса кривизны этой поверхности.
Сферометры состоят из измерительного устройства, комплекта опорных колец и устройства цифровой индикации фирмы «Heidenhain». В состав измерительного устройства входит выдвижной стержень, в верхней части которого закреплен датчик линейных перемещений (далее — датчик) фирмы «Heidenhain».
Сферометры Spherotronic имеют две модификации: Super-Spherotronic HR и Ultra-Spherotronic. Сферометры Spherotronic и Spherocompact отличаются пределом хода выдвижного стержня с датчиком, дискретностью отсчета датчика и точностными характеристиками: пределами допускаемой относительной погрешности измерений радиусов кривизны и пределом допускаемой абсолютной погрешности измерений датчика. Перемещение выдвижного стержня с датчиком осуществляется с помощью блока управления для моторизованного перемещения (для Super-Spherotronic HR и Ultra-Spherotronic) или с помощью рычага (для Spherocompact).
Общий вид сферометров приведен на рисунках 1-3.

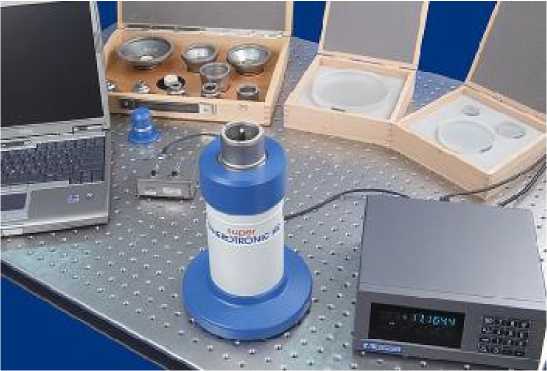

Рисунок 1 — Общий вид сферометра Super-Spherotronic HR

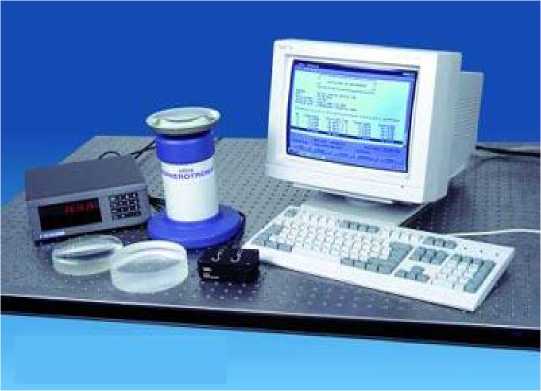

Рисунок 2 — Общий вид сферометра Ultra-Spherotronic

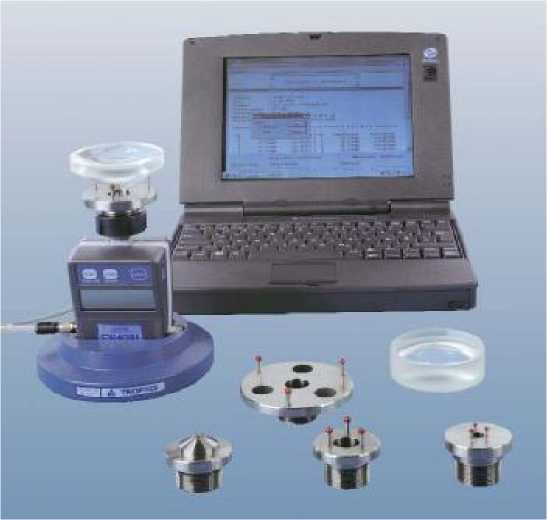

Рисунок 3 — Общий вид сферометра Spherocompact
Сферометры поставляются со стандартным комплектом из 6 опорных колец (для Spherocompact) или 8 опорных колец (для Super-Spherotronic HR и Ultra-Spherotronic). По требованию заказчика поставляется дополнительный комплект опорных колец - 4 кольца (для Super-Spherotronic HR и Ultra-Spherotronic) и 3 кольца (для Spherocompact). По окружности опорного кольца установлены 3 шарика, которые непосредственно контактируют с объектом измерений. Каждое кольцо поставляется с сертификатом калибровки фирмы-изготовителя. В комплекте со сферометрами также поставляются 4 плоские стеклянные пластины для калибровки, диаметрами 30 мм, 50 мм, 100 мм и 150 мм.
Комплектность сферометров представлена в таблице 3.
Таблица 3
Наименование изделия |
Количество, шт. |
1. Сферометр в составе: | |
- измерительное устройство |
1 |
- комплект опорных колец* |
1 |
- устройство цифровой индикации ** |
1 |
2. Плоские стеклянные пластины |
4 |
3. ПО SPHEROWIN |
1 |
4. Рычаг для перемещения выдвижного стержня*** |
1 |
5. Блок управления для моторизованного перемещения выдвижного стержня** |
1 |
6. Соединительный кабель |
1 |
7. Контейнер для хранения и транспортировки |
1 |
8. Руководство по эксплуатации |
1 |
9. Методика поверки МП 2512-0001-2013 |
1 |
* - 8 шт. для сферометров Spherotronic,
6 шт. для сферометров Spherocompact;
** - для сферометров Spherotronic;
*** - для сферометров Super-Spherotronic HR и Spherocompact.
Основные метрологические и технические характеристики сферометров, включая показатели точности, приведены в таблице 2.
Таблица 2
№ п/п |
Наименование характеристики и единицы измерения |
Значение характеристики для сферометров: | ||
Super-Spherotronic HR |
Ultra-Spherotronic |
Spherocompact | ||
1 |
2 |
3 |
4 |
5 |
1вы |
Диапазон измерений радиусов кривизны , мм: пуклой поверхности; - вогнутой поверхности |
от +3 до +10000 от -6 до -10000 |
от +3 до +10000 от -6 до -10000 |
от +2,5 до +10000 от -4 до -10000 |
2 |
Пределы допускаемой относительной погрешности измерений радиусов кривизны , % |
±0,01 |
±0,005 |
±0,05 |
3 |
Пределы хода выдвижного стержня с датчиком, мм |
±30 |
±30 |
±15 |
4 |
Пределы допускаемой абсолютной погрешности измерений датчика, мкм |
±0,2 |
±0,05 |
±1 |
Продолжение таблицы 2
1 |
2 |
3 |
4 |
5 |
5 |
Дискретность отсчета датчика, мкм |
0,1 |
0,01/0,05/0,1 |
1 |
6 |
Диаметры опорных колец из стандартного комплекта, мм |
7,8; 14; 20; 28; 38; 60; 90; 120 |
12,5; 25; 50; 75; 100; 125 | |
7 |
Диаметры опорных колец из дополнительного комплекта*, мм |
48; 75; 150; 225 | ||
8 |
Диаметры плоских стеклянных пластин, мм |
30; 50; 100; 150 | ||
9 |
Отклонение от плоскостности рабочих поверхностей плоских стеклянных пластин диаметром, доли интерференционной полосы, не более: 30, 50 мм 100 мм 150 мм |
0,1 0,2 0,33 | ||
10 |
Габаритные размеры, мм, не более:
индикации |
090x260 240x40x70 |
180x70x56 | |
11 |
Масса, кг, не более:
|
|
0,4 | |
12 |
Потребляемая мощность, Вт, не более |
100 при напряжении (220±22) В переменного тока частотой 50/60 Гц | ||
13 |
Средний срок службы, лет, не менее |
5 |
* - поставляются по требованию заказчика .
Условия окружающей среды во время эксплуатации
-
- диапазон температуры окружающего воздуха, °С...................................от +20 до +25;
-
- относительная влажность окружающего воздуха, %, не более..80 (без конденсации),
-
- градиент температуры окружающего воздуха не более 1 оС в течение 8 ч
Средняя наработка на отказ с учетом технического обслуживания — 10560 ч
Средняя загрузка — 2100 ч в год.
