Номер по Госреестру СИ: 76346-19
76346-19 Трансформаторы тока
(CT)
Назначение средства измерений:
Трансформаторы тока серии CT (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты на номинальное напряжение 0,66 кВ.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 2
Внешний вид.
Трансформаторы тока
Рисунок № 3
Внешний вид.
Трансформаторы тока
Рисунок № 4
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Поверка
Поверкаосуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки: трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде № 27007-04); прибор сравнения КНТ-05 (регистрационный номер в Федеральном информационном фонде № 37854-08); прибор электроизмерительный эталонный многофункциональный Энергомонитор-3.1КМ (регистрационный номер в Федеральном информационном фонде № 52854-13); магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде № 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт.
Изготовитель
Фирма «ABB S.p.A.», Италия
Адрес: Via Vittor Pisani, 16, 20124 Milano, Italy
Телефон (факс): +39 02 9034 1 (+39 02 9034 7329)
Адрес завода-изготовителя: Via Dell'Industria, 18, 20010 Vittuone (MI), Italy
Телефон (факс): +39 02 9034 7789 (+39 02 9034 7643)
Web-сайт: https://new.abb.com/it
Заявитель
Общество с ограниченной ответственностью «АББ» (ООО «АББ») ИНН 7727180430Адрес: 117335, г. Москва, Нахимовский проспект, д. 58
Телефон (факс): +7 (495) 777-22-20 (+7 (495) 777 22-21)
Web-сайт: https://new.abb.com/ru
E-mail: contact.center@ru.abb.com
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы тока серии CT по принципу конструкции - шинные или разъемные. По виду изоляции - в пластмассовом корпусе. По числу ступеней трансформации -одноступенчатые. По числу вторичных обмоток - с одной вторичной обмоткой для измерений и учета. С одним коэффициентом трансформации.
Трансформаторы выпускаются в виде следующих исполнений и модификаций:
-
- исполнение CT: модификации CT30/100, CT30/150, CT30/250, CT30/400, CT80/250, CT80/400, CT80/500, CT80/600, CT80/800, CT80/1000, CT120/400, CT120/500, CT120/600, CT120/800, CT120/1000, CT120/1200, CT120/1500. Разъемное исполнение. Крепление на шину, кабель, монтажную плоскость;
-
- исполнение CTA: модификации CTA/5, CTA/10, CTA/15, CTA/20, CTA/25, CTA/40, CTA/50, CTA/60, CTA/80, CTA/100. Шинное исполнение. Крепление на DIN-рейку;
-
- исполнение CT MAX: модификации CT MAX 300, CT MAX 400, CT MAX 500, CT MAX 600, CT MAX 800, CT MAX 1000. Шинное исполнение. Крепление на DIN-рейку, шину, кабель, монтажную плоскость;
-
- исполнение CT MAX SELV: модификации CT MAX 300 SELV, CT MAX 400 SELV, CT MAX 500 SELV, CT MAX 600 SELV, CT MAX 800 SELV, CT MAX 1000 SELV. Шинное исполнение. Крепление на DIN-рейку, шину, кабель, монтажную плоскость. Функция встроенной автоматической электронной защиты от размыкания вторичной цепи;
-
- исполнение CT PRO XT: модификации CT PRO XT 40, CT PRO XT 50, CT PRO XT 60, CT PRO XT 80, CT PRO XT 100, CT PRO XT 150, CT PRO XT 200, CT PRO XT 250, CT PRO XT 300, CT PRO XT 400. Шинное исполнение. Крепление на DIN-рейку, шину, кабель, монтажную плоскость;
-
- исполнение CT PRO XT SELV: модификации CT PRO XT 40 SELV, CT PRO XT 50 SELV, CT PRO XT 60 SELV, CT PRO XT 80 SELV, CT PRO XT 100 SELV, CT PRO XT 150 SELV, CT PRO XT 200 SELV, CT PRO XT 250 SELV, CT PRO XT 300 SELV, CT PRO XT 400 SELV. Шинное исполнение. Крепление на DIN-рейку, шину, кабель, монтажную плоскость. Функция встроенной автоматической электронной защиты от размыкания вторичной цепи.
Модификации подсерий отличаются номинальным первичным током, формой корпуса, габаритами и массой.
Трансформаторы тока CTA имеют первичную обмотку в виде встроенной шины.
Остальные модификации встроенной первичной обмотки не имеют. В качестве первичной обмотки в окне магнитопровода трансформаторов крепится шина или кабель соответствующего размера.
Вторичная обмотка трансформаторов намотана на тороидальный магнитопровод и заключена в пластмассовый корпус, который формирует корпус трансформатора и защищает его внутренние части от механических повреждений и проникновения влаги.
Выводы вторичной обмотки подключены к клеммникам, закрепленным на корпусе трансформатора, и закрываются пломбируемой пластиковой крышкой.
На трансформаторах имеется табличка технических данных.
Общий вид трансформаторов представлен на рисунках 1 - 4.
Схема пломбировки от несанкционированного доступа представлена на рисунке 3. Рабочее положение трансформаторов в пространстве - любое.
Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.
Рисунок 2 - Общий вид трансформаторов тока подсерии CT модификации CT120

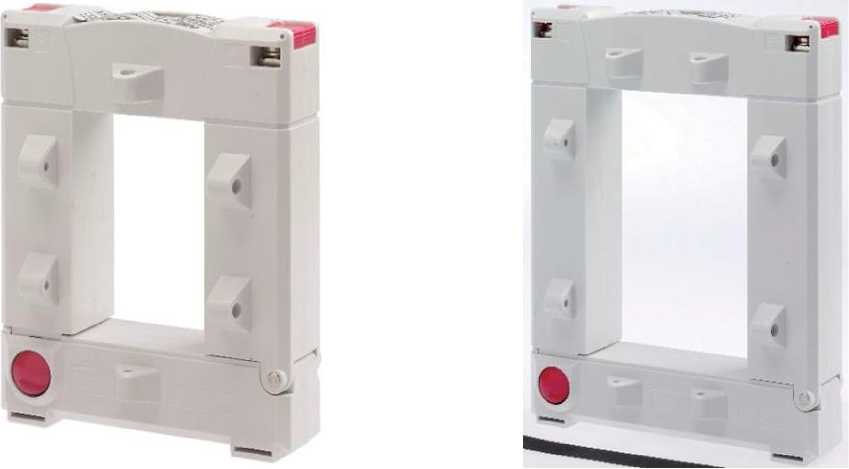

Рисунок 1 - Общий вид трансформаторов тока подсерии CT модификаций CT30, CT80

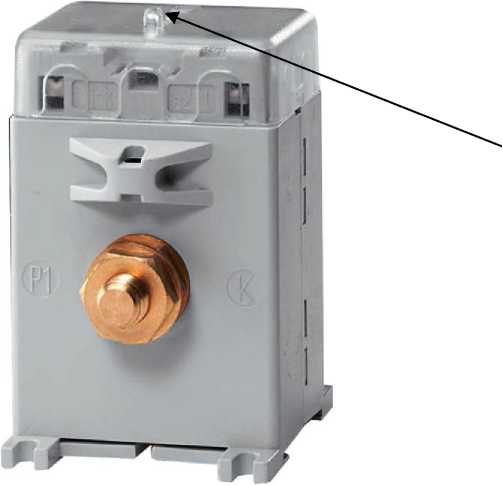

Место пломбировки
Рисунок 3 - Общий вид трансформаторов тока подсерии CTA

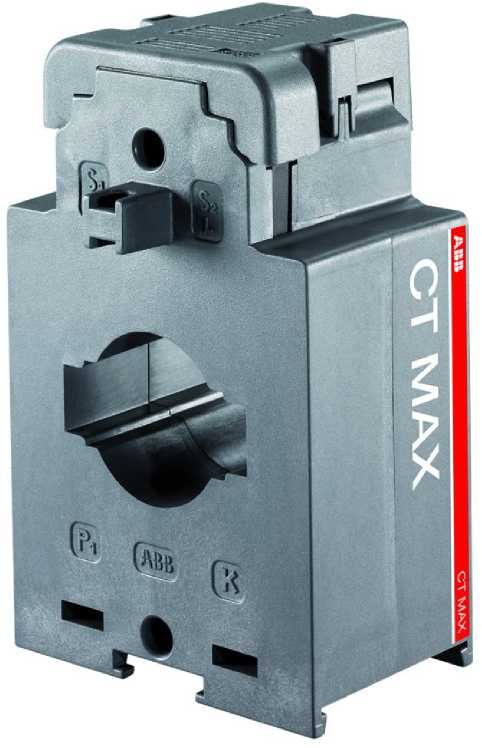

Рисунок 4 - Общий вид трансформаторов
тока подсерий CT MAX и CT MAX SELV

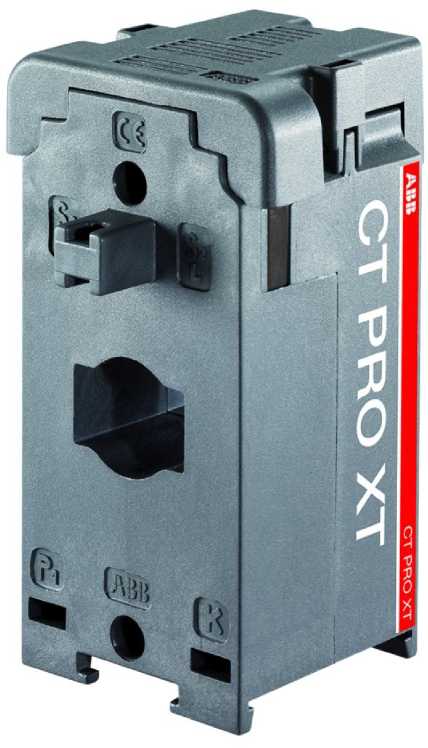

Рисунок 5 - Общий вид трансформаторов тока подсерий
CT PRO XT и CT PRO XT SELV
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики трансформаторов тока подсерии CT
Наименование характеристики |
Значение для модификаций | ||
CT30 |
CT80 |
CT120 | |
Номинальное напряжение, кВ |
0,66 | ||
Наибольшее рабочее напряжение, кВ |
0,72; 1,2 | ||
Номинальный первичный ток, А |
от 100 до 400 включ. |
от 250 до 1000 включ. |
от 400 до 1500 включ. |
Номинальный вторичный ток, А |
5 | ||
Число вторичных обмоток |
1 | ||
Номинальная вторичная нагрузка с коэффициентами мощности cos ф2 = 1 и cos ф2 = 0,8, В^А |
от 1,5 до 2,5 включ. |
от 1 до 5 включ. |
от 1,5 до 8 включ. |
Класс точности |
0,5; 3 |
0,5 |
0,5 |
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, Л"Бном |
от 2 до 10 включ. | ||
Номинальная частота напряжения сети, Гц |
50 или 60 |
Таблица 2 - Метрологические характеристики трансформаторов тока подсерии CTA
Наименование характеристики |
Значение |
Номинальное напряжение, кВ |
0,66 |
Наибольшее рабочее напряжение, кВ |
0,72; 1,2 |
Номинальный первичный ток, А |
от 5 до 100 включ. |
Номинальный вторичный ток, А |
5 |
Число вторичных обмоток |
1 |
Номинальная вторичная нагрузка с коэффициентом мощности cos ф2 = 0,8, В^А |
5 |
Класс точности |
0,5 |
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, Л"Бном |
от 2 до 10 включ. |
Номинальная частота напряжения сети, Гц |
50 или 60 |
Наименование характеристики |
Значение |
Номинальное напряжение, кВ |
0,66 |
Наибольшее рабочее напряжение, кВ |
0,72; 1,2 |
Номинальный первичный ток, А |
от 300 до 1000 включ. |
Номинальный вторичный ток, А |
5 |
Число вторичных обмоток |
1 |
Номинальная вторичная нагрузка с коэффициентом мощности cos ф2 = 0,8, В^А |
от 4 до 10 включ. |
Класс точности |
0,5 |
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, Л"Бном |
от 2 до 10 включ. |
Номинальная частота напряжения сети, Гц |
50 или 60 |
Таблица 4 - Метрологические характеристики трансформаторов тока подсерии CT PRO XT, CT PRO XT SELV
Наименование характеристики |
Значение |
Номинальное напряжение, кВ |
0,66 |
Наибольшее рабочее напряжение, кВ |
0,72; 1,2 |
Номинальный первичный ток, А |
от 40 до 400 включ. |
Номинальный вторичный ток, А |
5 |
Число вторичных обмоток |
1 |
Номинальная вторичная нагрузка с коэффициентами мощности cos ф2 = 1 и cos ф2 = 0,8, В^А |
от 2 до 5 включ. |
Класс точности |
0,5; 1; 3 |
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, Л"Бном |
от 2 до 10 включ. |
Номинальная частота напряжения сети, Гц |
50 или 60 |
Таблица 5 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры, мм |
См. таблицу 6 |
Масса, кг |
См. таблицу 6 |
Рабочие условия измерений:
|
от -5 до +50 до 80 |
Средний срок службы, лет |
30 |
Средняя наработка до отказа, ч |
3406 |
Таблица 6 - Габаритные размеры и масса
Модификации (подсерии) |
Длина, мм |
Ширина, мм |
Высота, мм |
Масса, кг |
CT30 |
93 |
34 |
106 |
0,85 |
CT80 |
125 |
34 |
152 |
1,1 |
CT120 |
155 |
34 |
198 |
1,3 |
CTA |
56 |
63 |
85 |
0,29 |
CT MAX |
70 |
69 |
111 |
0,37 |
CT MAX SELV |
70 |
69 |
111 |
0,37 |
CT PRO XT |
45 |
69 |
96 |
0,32 |
CT PRO XT SELV |
45 |
69 |
96 |
0,32 |
