Номер по Госреестру СИ: 67279-17
67279-17 Преобразователи давления измерительные
(2600Т мод. 266)
Назначение средства измерений:
Преобразователи давления измерительные 2600Т модификации 266 (далее по тексту -преобразователи) предназначены для непрерывного измерения и преобразования избыточного, абсолютного давления, разности давлений нейтральных и агрессивных жидкостей, газов, паров, а также гидростатического давления жидкостей в нормированный выходной сигнал постоянного тока и/или цифровой сигнал.

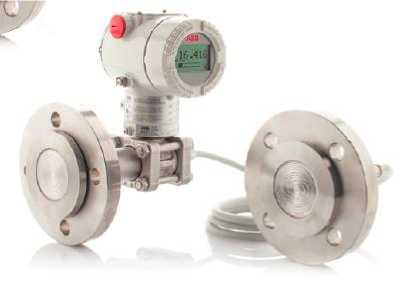

Внешний вид.
Преобразователи давления измерительные
Рисунок № 1

Внешний вид.
Преобразователи давления измерительные
Рисунок № 2

Внешний вид.
Преобразователи давления измерительные
Рисунок № 3

Внешний вид.
Преобразователи давления измерительные
Рисунок № 4

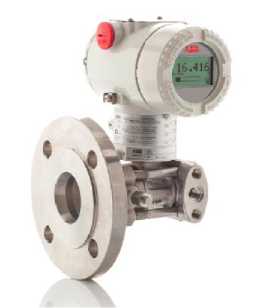

Внешний вид.
Преобразователи давления измерительные
Рисунок № 5

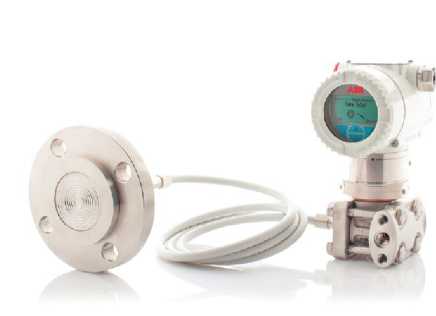

Внешний вид.
Преобразователи давления измерительные
Рисунок № 6

Внешний вид.
Преобразователи давления измерительные
Рисунок № 7

Внешний вид.
Преобразователи давления измерительные
Рисунок № 8

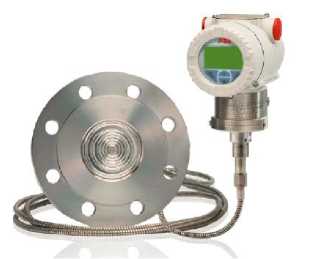

Внешний вид.
Преобразователи давления измерительные
Рисунок № 9

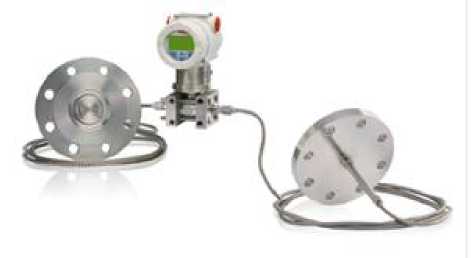

Внешний вид.
Преобразователи давления измерительные
Рисунок № 10
Программное обеспечение
Преобразователи функционируют под управлением встроенного специального программного обеспечения, которое является его неотъемлемой частью. Программное обеспечение осуществляет функции сбора, хранения, обработки информации, позволяет производить настройку диапазона и единицы измерений.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2
Идентификационные данные ПО |
Значение | ||
ПО Hart | |||
Идентификационное наименование ПО |
266 (L /7) |
266Cx (1 / H / 8 /T) |
266Jx (1 / H /8 / T) |
Номер версии (идентификационный номер) ПО |
Не ниже |
Не ниже |
Не ниже |
7.1.55 |
7.1.14 |
142.1.4 | |
Цифровой идентификатор ПО |
- |
- |
- |
ПО Fieldbus FOUNDATION | |||
Идентификационное наименование ПО |
266 (3 / F) | ||
Номер версии (идентификационный номер) ПО |
Не ниже 7.1.7 | ||
Цифровой идентификатор ПО |
- | ||
ПО Wireless Hart | |||
Идентификационное наименование ПО |
266 (9 /W) | ||
Номер версии (идентификационный номер) ПО |
Не ниже 6.1.1 | ||
Цифровой идентификатор ПО |
- | ||
ПО Profibus PA | |||
Идентификационное наименование ПО |
266 (2 /Р) | ||
Номер версии (идентификационный номер) ПО |
Не ниже 7.1.5 | ||
Цифровой идентификатор ПО |
- |
При работе преобразователей пользователь не может влиять на процесс расчета и не может изменять полученные в ходе измерений данные. Вследствие этого ПО не оказывает влияния на метрологические характеристики преобразователя.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и методом наклейки или иным методом на корпус преобразователей.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным 2600Т модификации 266
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП.
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1406 Па.
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па.
МИ 1997-89 Рекомендация ГСИ. Преобразователи давления измерительные. Методика поверки.
Техническая документация фирмы «ABB S.p.A.», Италия.
Поверка
Поверка осуществляется по МИ 1997-89 «Рекомендация ГСИ. Преобразователи давления измерительные. Методика поверки».Основные средства поверки:
Рабочие эталоны 1-го и 2-го разрядов по ГОСТ Р 8.802-2012 - манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60; МП-600; МП-2500 (Регистрационный № 58794-14).
Рабочий эталон 1-го разряда по ГОСТ Р 8.802-2012 - манометр абсолютного давления МПА-15 (Регистрационный № 4222-74).
Рабочий эталон 2-го разряда по ГОСТ Р 8.802-2012 - комплекс для измерения давления цифровой ИПДЦ (Регистрационный № 6788-03).
Задатчик избыточного давления автоматизированный Воздух-250 (Регистрационный № 5496-76).
Задатчики избыточного давления Воздух-1,6, Воздух-2,5, Воздух-6,3 (Регистрационный № 10610-00).
Мультиметр 3458А (Регистрационный № 25900-03).
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на паспорт или свидетельство о поверке
Изготовитель
Фирма «ABB S.p.A.», Италия
Адрес: Via Vaccani 4 - 22016 Tremezzina (Como)
Телефон: 0344 58111
Web-сайт: www.new.abb.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
Е-mail: office@vniims.ru
Преобразователь состоит из двух функциональных блоков: первичного и вторичного. В состав первичного блока входят устройства, контактирующие с измеряемой средой и чувствительный элемент (сенсор), а в состав вторичного - электронные узлы, клеммный блок и кожух. В корпусе преобразователя может быть установлен жидкокристаллический индикатор.
Под воздействием измеряемого давления чувствительный элемент преобразователя деформируется, при этом возникает электрический сигнал пропорциональный давлению, который подается во вторичный блок, где с помощью микропроцессора преобразуется в нормированный выходной сигнал постоянного тока. Вторичный блок выпускается в различных вариантах исполнения, которое уточняется при заказе: аналоговый выходной сигнал плюс HART, Profibus-PA, Fieldbus FOUNDATION, Wireless Hart. Первый вариант имеет выходной аналоговый сигнал от 4 до 20 мА и дополнительно комплектуется встроенным HART модемом, обеспечивающим интерфейс с помощью цифрового протокола связи HART, что позволяет осуществлять управление преобразователем с помощью внешних устройств (портативного коммуникатора или компьютера). Вариант PROFIBUS содержит выходной каскад Profibus PA-IEC 1158, выполненный на интегральных схемах специального назначения ASIC, и обеспечивает полную двунаправленную цифровую связь согласно протоколу PROFIBUS, в том числе и для Fieldbus FOUNDATION. Цифровые протоколы связи позволяют выполнять дистанционную перенастройку поддиапазонов измерений, калибровку и диагностику преобразователей на месте их эксплуатации.
Преобразователи являются приборами, перенастраиваемыми по диапазону измерений давления. Конфигурация диапазонов измеряемых давлений осуществляется с клавиатуры прибора, либо HART-коммуникатора, ноутбука. Коэффициент перенастройки до 100:1. Преобразователи имеют функции калибровки нуля и диапазона измерений по месту установки.
По дополнительному заказу потребителя в комплект поставки преобразователей могут быть включены портативный коммуникатор DHH805, осуществляющий управление преобразователем по цифровому протоколу связи и полевой индикатор, JDF200 обеспечивающий дистанционную индикацию показателей технологических процессов на удобном для чтения дисплее.
Схема расшифровки выпускаемых модификаций преобразователей приведена в таблице 1. Модификации преобразователей различаются по метрологическим и техническим характеристикам, по конструктивному исполнению и по функциональным возможностям.
Таблица 1
1 |
2 |
3 | |
266 |
Тип измеряемого давления |
Присоединение к процессу |
Исполнение |
Избыточное (G, H, P) G- пьезо сенсор H- пьезо или индуктивный сенсор P- индуктивный сенсор (вариация диф. давления - один порт соединен с атм.) |
D- прямой монтаж через мембранный разделитель R- удаленный монтаж через мембранный разделитель (капиляр) L- прямой монтаж через мембранный разделитель (раздел фаз) S- резьбовое |
H-стандартная точность T- повышенная точность | |
Абсолютное (A, N, V) A- пьезо сенсор N- пьезо или индуктивный сенсор V- индуктивный сенсор (вариация диф. давления - один порт соединен с атм.) | |||
Дифференциальное (D,M) D- индуктивный сенсор M- пьезо сенсор C, J- пьезо мультисенсор |
Преобразователи имеют взрывозащищенное исполнение и могут применяться во
взрывоопасных зонах и наружных установках в соответствии с указанными на них маркировками взрывозащиты, искрозащиты и защиты от воспламенения горючей пыли.
Внешний вид преобразователей приведен на рисунках 1-10.

Рисунок 3 - Преобразователи модификаций
266DLH, 266MDT

Рисунок 2 - Преобразователи модификаций 266DSH, 266VSH, 266MSx, 266RST, 266DSHxP

Рисунок 4 - Преобразователи модификаций
266DDH, 266HDH, 266NDH

Рисунок 1 - Преобразователи модификаций
266ASx, 266GSx, 266HSH, 266NSH


■H
Рисунок 6 - Преобразователи модификаций
266DRH, 266HRH, 266NRH, 266VRH,

Рисунок 7 - Преобразователи модификаций
266CSx, 266JSx

Рисунок 8 - Преобразователи модификаций
266ADx, 266GDx

Рисунок 9 - Преобразователи модификаций
266GRx, 266ARx

Рисунок 10 - Преобразователи модификаций
266CRx, 266JRx
Пломбирование преобразователей давления измерительных 2600Т модификации 266 не предусмотрено.
Комплектность преобразователей представлена в таблице 8.
Таблица 8
Наименование |
Кол-во |
Примечание |
Преобразователь давления измерительный 2600Т модификации 266 |
1 шт. |
- |
Индикатор полевой JDF200 |
1 шт. |
по дополнительному заказу |
Коммуникатор портативный DHH805 |
1 шт. |
по дополнительному заказу |
Разделители сред (уплотнительные фланцы) S26 |
1 шт. |
по дополнительному заказу, количество уточняется при заказе |
Руководство по эксплуатации |
1 экз. |
в зависимости от модификации |
Потребительская тара |
1 шт. |
- |
Метрологические характеристики преобразователей приведены в таблицах 3, 4, 5 и 6.
Технические характеристики преобразователей приведены в таблице 7.
Таблица 3 - Метрологические характеристики
Модификация (измеряемый параметр) |
Диапазоны измерений(1), кПа |
Минимальный интервал измерений(1), кПа |
Максимальное допускаемое рабочее давление(1), МПа |
Выходной аналоговый сигнал, мА | |||
для х=Н |
для х=Т |
для х=Н |
для х=Т |
для х=Н |
для х=Т | ||
266ASx (абсолютное давление) |
от 0 (абс.)(2) до 3000 |
от 0 (абс.)(2) до 10000 |
от 0,3 до 150 |
от 0,3 до 500 |
от 1 до 6 |
от 1 до 30 |
от 4 до 20 |
266GSx (избыточное давление) |
от 0 (абс.)(2) до 105000 |
от 0 (абс.)(2) до 60000 |
от 0,2 до 10500 |
от 0,2 до 600 |
от 1 до 157,5 |
от 1 до 90 |
от 4 до 20 |
266MSx (разность давлений) |
от -10000 до 10000 |
от -10000 до 10000 |
от 0,2 до 100 |
от 0,05 до 100 |
41 |
от 2 до 60 |
от 4 до 20 |
266DSH (разность давлений) |
от -16000 до 16000 |
- |
от 0,05 до 160 |
- |
от 2 до 42 |
- |
от 4 до 20 |
266PSH (избыточное давление) |
от 1 кПа (абс.)(3) до 16000 |
- |
от 0,05 до 160 |
- |
от 2 до 21 |
- |
от 4 до 20 |
266VSH (абсолютное давление) |
от 0,07 (абс.)(4) до 16000 |
- |
от 0,54 до 267 |
- |
от 16 до 21 |
- |
от 4 до 20 |
2661ISII (избыточное давление) |
от 0,07 (абс.)(4) до 105000 |
- |
от 0,54 до 10500 |
- |
от 14 до 157,5 |
- |
от 4 до 20 |
266NSII (абсолютное давление) |
от 0,07 (абс.)(4)до 16000 |
- |
от 0,67 до 267 |
- |
от 14 до 21 |
- |
от 4 до 20 |
266DLH (разность давлений) |
от -16 до 16 |
- |
от 0,4 до 1,6 |
- |
от 7 до 16 |
- |
от 4 до 20 |
266HDH (избыточное давление) |
от 0,07 (абс.)(4) до 105000 |
- |
от 1,34 до 534 |
- |
от 14 до 135 |
- |
от 4 до 20 |
266NDH (абсолютное давление) |
от 0,07 (абс.)(4) до 16000 |
- |
от 1,34 до 534 |
- |
от 14 до 21 |
- |
от 4 до 20 |
266DDH (разность давлений) |
от -16000 до 16000 |
- |
от 0,67 до 267 |
- |
от 16 до 21 |
- |
от 4 до 20 |
266DDH (избыточное давление) |
от 0,07 (абс.)(4) до 16000 |
- |
от 0,67 до 267 |
- |
от 16 до 21 |
- |
от 4 до 20 |
Модификация (измеряемый параметр) |
Диапазоны измерений(1), кПа |
Минимальный интервал измерений(1), кПа |
Максимальное допускаемое рабочее давление(1), МПа |
Выходной аналоговый сигнал, мА | |||
для х=Н |
для х=Т |
для х=Н |
для х=Т |
для х=Н |
для х=Т | ||
266DHH (разность давлений) |
от -2400 до 2400 |
- |
от 0,4 до 24 |
- |
от 1,3 до 4,1 |
- |
от 4 до 20 |
266DRH (разность давлений) |
от -16000 до 16000 |
- |
от 0,2 до 267 |
- |
от 7 до 21 |
- |
от 4 до 20 |
266HRH (избыточное давление) |
от 0,07 (абс.)(4) до 105000 |
- |
от 0,67 до 10500 |
- |
от 14 до 135 |
- |
от 4 до 20 |
266NRH (абсолютное давление) |
от 0,07 (абс.)(4) до 16000 |
- |
от 0,67 до 267 |
- |
от 14 до 21 |
- |
от 4 до 20 |
266PRH (избыточное давление) |
от 0,07 (абс.)(4) до 16000 |
- |
от 0,67 до 267 |
- |
от 16 до 21 |
- |
от 4 до 20 |
266VRH (абсолютное давление) |
от 0,07 (абс.)(4) до 16000 |
- |
от 0,67 до 267 |
- |
от 14 до 21 |
- |
от 4 до 20 |
266CRx (многопараметрический):
|
от 0 до 2000 от 0 до 41000 |
от 0,6 до 33,3 от 20 до 410 |
от 2 до 41 |
от 4 до 20 | |||
266JRx (многопараметрический):
|
от -10000 д от 0 до 4 |
о 10000 1000 |
от 0,6 до 167 от 20 до 410 |
от 2 до 41 |
от 4 до 20 | ||
266RRT (абсолютное давление) |
- |
от 0,07 (абс.)(4) до 2000 |
- |
от 2 до 100 |
- |
от 25 до 41 |
от 4 до 20 |
266MRx (разность давлений) |
от -10000 до 10000 |
от -10000 до 10000 |
от 0,3 до 167 |
от 0,6 до 167 |
41 |
от 25 до 41 |
от 4 до 20 |
266RST (абсолютное давление) |
- |
от 0 до 2000 |
- |
от 2 до 100 |
- |
от 0 до 41 |
от 4 до 20 |
266GRx (избыточное давление) |
от 0,07 (абс.)(4) до 60000 |
от 0,07 (абс.)(4) до 60000 |
от 0,6 до 1000 |
от 0,6 до 1000 |
от 1 до 90 |
от 1 до 90 |
от 4 до 20 |
Модификация (измеряемый параметр) |
Диапазоны измерений(1), кПа |
Минимальный интервал измерений(1), кПа |
Максимальное допускаемое рабочее давление(1), МПа |
Выходной аналоговый сигнал, мА | |||
для х=Н |
для х=Т |
для х=Н |
для х=Т |
для х=Н |
для х=Т | ||
266ARx (абсолютное давление) |
от 0,07 (абс.)(4) до 3000 |
от 0,07 (абс.)(4) до 10000 |
от 2 до 150 |
от 1,2 до 500 |
от 0,5 до 6 |
от 1 до 20 |
от 4 до 20 |
266MDT (разность давлений) |
- |
от -10000 до 10000 |
- |
от 0,6 до 167 |
- |
16 |
от 4 до 20 |
266GDx (избыточное давление) |
от 0,07 (абс.)(4) до 60000 |
от 0,07 (абс.)(4) до 60000 |
от 0,67 до 1000 |
от 0,06 до 2000 |
от 1 до 90 |
от 1 до 90 |
от 4 до 20 |
266ADx (абсолютное давление) |
от 0,07 (абс.)(4) до 3000 |
от 0,07 (абс.)(4) до 10000 |
от 2 до 150 |
от 1,2 до 1000 |
от 1 до 6 |
от 1 до 20 |
от 4 до 20 |
266CSx (многопарамметрический):
|
от 0 до 2000 от 0 до 41000 |
от 0,05 до 20 от 6 до 410 |
от 2 до 41 |
от 4 до 20 | |||
266JSx (многопарамметрический):
|
от -10000 до 10000 от 0 до 41000 |
от 0,05 до 100 от 6 до 410 |
от 2 до 41 |
от 4 до 20 |
Примечания
(1)Диапазон измерений, минимальный интервал измерений и максимальное допускаемое рабочее давление в зависимости от кода сенсора
приведены в технической документации.
-
(2)Приведенное значение соответствует -101,32 кПа.
-
(3)Приведенное значение соответствует -100,32 кПа.
-
(4)Приведенное значение соответствует -100,25 кПа.
Таблица 4 - Пределы допускаемой основной приведенной погрешности
Модель |
Код сенсора |
Коэффициент перенастройки (КП)'1' |
Пределы допускаемой основной приведенной погрешности, % от настроенного диапазона измерений |
266DSH, 266PSH (стандартный статический) |
F - P |
от 1:1 до 10:1 |
±0,06 |
от 10:1 до 100:1 |
±(0,006-КП) | ||
E, Q, S |
от 1:1 до 10:1 |
±0,075 | |
Q и S |
от 10:1 до 100:1 |
±(0,0075-КП) | |
E |
от 10:1 до 30:1 |
±(0,0075-КП) | |
B |
от 1:1 до 10:1 |
±0,10 | |
от 1:1 до 20:1 |
±(0,01 •КП) | ||
A |
от 1:1 до 4:1 |
±0,10 | |
от 4:1 до 20:1 |
±(0,025-КП) | ||
266DSH, 266PSH (опция D2) |
F - Q |
от 1:1 до 5:1 |
±0,04 |
F - P |
от 5:1 до 100:1 |
±(0,0105+0,0059-КП) | |
Q |
от 5:1 до 100:1 |
±(0,003+0,0074-КП) | |
266DSH (высокостатический) |
F - Q |
от 1:1 до 10:1 |
±0,075 |
от 10:1 до 100:1 |
±(0,0075-КП) | ||
266GST |
C - V |
от 1:1 до 10:1 |
±0,04 |
C |
от 10:1 до 30:1 |
±(0,04+0,005-КП-0,05) | |
F - V |
от 10:1 до 100:1 |
±(0,04+0,005-КП-0,05) | |
L - R |
от 1:1 до 10:1 |
±0,025 (опция) | |
266AST |
C - R |
от 1:1 до 10:1 |
±0,04 |
от 10:1 до 20:1 |
±(0,04+0,005<КП-0,05) | ||
266GSH |
L, D, U, R |
от 1:1 до 10:1 |
±0,06 |
от 10:1 до 100:1 |
±(0,006-КП) | ||
F, V |
от 1:1 до 10:1 |
±0,075 | |
от 10:1 до 100:1 |
±(0,0075-КП) | ||
C |
от 1:1 до 10:1 |
±0,075 | |
от 10:1 до 30:1 |
±(0,0075-КП) | ||
Z |
от 1:1 до 5:1 |
±0,15 | |
от 5:1 до 10:1 |
±(0,03-КП) | ||
266GSH (опция D2) |
L, D, U, R |
от 1:1 до 5:1 |
±0,04 |
от 5:1 до 100:1 |
±(0,0105+0,0059-КП) | ||
266ASH |
C - U |
от 1:1 до 10:1 |
±0,075 |
от 10:1 до 20:1 |
±(0,0075-КП) | ||
266MST |
A - R |
от 1:1 до 10:1 |
±0,04 |
A |
от 10:1 до 20:1 |
±(0,04+0,005<КП-0,05) | |
C |
от 10:1 до 30:1 |
±(0,04+0,005-КП-0,05) | |
F - R |
от 10:1 до 100:1 |
±(0,04+0,005-КП-0,05) | |
F - N |
от 1:1 до 10:1 |
±0,025 (опция) | |
266RST |
F - N |
от 1:1 до 10:1 |
±0,04 |
от 10:1 до 20:1 |
±(0,04+0,005<КП-0,05) | ||
266MSH |
F |
от 1:1 до 10:1 |
±0,06 |
от 10:1 до 100:1 |
±(0,025+(0,0035<КП)) | ||
L, N, R |
от 1:1 до 10:1 |
±0,075 | |
от 10:1 до 100:1 |
±(0,0075-КП) | ||
C |
от 1:1 до 10:1 |
±0,075 | |
от 10:1 до 30:1 |
±(0,0075-КП) |
Модель |
Код сенсора |
Коэффициент перенастройки (КП)'1' |
Пределы допускаемой основной приведенной погрешности, % от настроенного диапазона измерений |
266VSH |
F - S |
от 1:1 до 10:1 |
±0,075 |
от 10:1 до 60:1 |
±(0,0075-КП) | ||
E |
от 1:1 до 10:1 |
±0,075 | |
от 10:1 до 30:1 |
±(0,0075-КП) | ||
266HSH |
F - Q |
от 1:1 до 10:1 |
±0,06 |
от 10:1 до 100:1 |
±(0,006-КП) | ||
S, E |
от 1:1 до 10:1 |
±0,075 | |
S |
от 10:1 до 100:1 |
±(0,0075-КП) | |
E |
от 10:1 до 30:1 |
±(0,075 •КП) | |
W |
от 1:1 до 5:1 |
±0,075 | |
от 5:1 до 50:1 |
±(0,015 •КП) | ||
Z |
от 1:1 до 5:1 |
±0,15 | |
от 5:1 до 10:1 |
±(0,03-КП) | ||
266HSH (опция D2) |
F - Q |
от 1:1 до 5:1 |
±0,04 |
от 5:1 до 100:1 |
±(0,0105+0,0059-КП) | ||
266NSH |
F - S |
от 1:1 до 10:1 |
±0,075 |
от 10:1 до 60:1 |
±(0,0075-КП) | ||
266DLH |
B и E |
от 1:1 до 5:1 |
±0,10 |
от 5:1 до 10:1 |
±(0,02-КП) | ||
266DDH (с уплотнениями P3, F3, E3, S3, K1.5, F2) |
F |
от 1:1 до 10:1 |
±0,06 |
от 10:1 до 60:1 |
±(0,006<КП) | ||
H - S |
от 1:1 до 10:1 |
±0,075 | |
от 10:1 до 60:1 |
±(0,0075-КП) | ||
E |
от 1:1 до 5:1 |
±0,10 | |
от 5:1 до 20:1 |
±(0,02<КП) | ||
266DDH (с другими уплотнениями) |
F - S |
от 1:1 до 10:1 |
±0,10 |
от 10:1 до 60:1 |
±(0,01-КП) | ||
E |
от 1:1 до 5:1 |
±0,15 | |
от 5:1 до 20:1 |
±(0,03-КП) | ||
266HDH (с уплотнениями P3, F3, E3, S3, K1.5, F2) |
М и Р |
от 1:1 до 10:1 |
±0,06 |
от 10:1 до 60:1 |
±(0,006<КП) | ||
F, H, Q, S, V |
от 1:1 до 10:1 |
±0,075 | |
от 10:1 до 60:1 |
±(0,0075-КП) | ||
W |
от 1:1 до 5:1 |
±0,075 | |
от 5:1 до 50:1 |
±(0,015 •КП) | ||
Z |
от 1:1 до 5:1 |
±0,15 | |
от 5:1 до 10:1 |
±(0,03 •КП) | ||
266HDH (с уплотнениями Y1) |
H и M |
от 1:1 до 5:1 |
±0,15 |
от 5:1 до 30:1 |
±(0,03 •КП) | ||
р, Q |
от 1:1 до 5:1 |
±0,075 | |
от 5:1 до 30:1 |
±(0,015 •КП) |
Модель |
Код сенсора |
Коэффициент перенастройки (КП)(1) |
Пределы допускаемой основной приведенной погрешности, % от настроенного диапазона измерений |
266HDH (с уплотнениями M1) |
H и M |
от 1:1 до 5:1 |
±0,15 |
от 5:1 до 30:1 |
±(0,03-КП) | ||
P, Q, S |
от 1:1 до 5:1 |
±0,075 | |
от 5:1 до 30:1 |
±(0,015 •КП) | ||
266HDH (с уплотнениями M1.5, M1.5B) |
F, H, M, P, Q |
от 1:1 до 5:1 |
±0,075 |
от 5:1 до 30:1 |
±(0,015 •КП) | ||
266HDH (с уплотнениями M1.5, M1.5A) |
F, H, M, P, Q, S |
от 1:1 до 5:1 |
±0,075 |
от 5:1 до 30:1 |
±(0,015 •КП) | ||
266HDH (с другими уплотнениями) |
F, H, M, P, Q, S, V |
от 1:1 до 10:1 |
±0,10 |
от 10:1 до 60:1 |
±(0,01 •КП) | ||
W |
от 1:1 до 5:1 |
±0,01 | |
от 5:1 до 50:1 |
±(0,02<КП) | ||
Z |
от 1:1 до 5:1 |
±0,20 | |
от 5:1 до 10:1 |
±(0,04<КП) | ||
266NDH (с уплотнениями P3, F3, E3, S3, K1.5, F2) |
F, H, M, P, Q, S |
от 1:1 до 10:1 |
±0,10 |
от 10:1 до 60:1 |
±(0,01 •КП) | ||
266NDH (с уплотнениями M1) |
H и M |
от 1:1 до 5:1 |
±0,20 |
от 5:1 до 30:1 |
±(0,04<КП) | ||
P, Q, S |
от 1:1 до 5:1 |
±0,10 | |
от 5:1 до 30:1 |
±(0,02<КП) | ||
266NDH (с уплотнениями M1.5, M1.5B) |
F, H, M, P, Q |
от 1:1 до 5:1 |
±0,10 |
от 5:1 до 30:1 |
±(0,02<КП) | ||
266NDH (с уплотнениями M1.5A) |
F, H, M, P, Q, S |
от 1:1 до 5:1 |
±0,10 |
от 5:1 до 30:1 |
±(0,02<КП) | ||
266NDH (с другими уплотнениями) |
F, H, M, P, Q, S |
от 1:1 до 10:1 |
±0,15 |
от 10:1 до 60:1 |
±(0,015 •КП) | ||
266DHH |
F |
от 1:1 до 10:1 |
±0,06 |
от 10:1 до 100:1 |
±0,025+(0,0035<КП) | ||
H - P |
от 1:1 до 10:1 |
±0,075 | |
от 10:1 до 100:1 |
±(0,0075-КП) | ||
E |
от 1:1 до 10:1 |
±0,075 | |
от 10:1 до 30:1 |
±(0,0075-КП) | ||
266DRH (с уплотнениями P3, F3, E3, S3, F2) |
F |
от 1:1 до 10:1 |
±0,06 |
от 10:1 до 60:1 |
±(0,006<КП) | ||
H - S |
от 1:1 до 10:1 |
±0,075 | |
от 10:1 до 60:1 |
±(0,0075-КП) | ||
E и B |
от 1:1 до 5:1 |
±0,10 | |
от 5:1 до 20:1 |
±(0,02<КП) |
Модель |
Код сенсора |
Коэффициент перенастройки (КП)(1) |
Пределы допускаемой основной приведенной погрешности, % от настроенного диапазона измерений |
266DRH (с другими уплотнениями) |
F - S |
от 1:1 до 10:1 |
±0,10 |
от 10:1 до 60:1 |
±(0,01-КП) | ||
E и B |
от 1:1 до 5:1 |
±0,15 | |
от 5:1 до 20:1 |
±(0,03-КП) | ||
266VRH (с уплотнениями P3, F3, E3, S3, F2) |
F - S |
от 1:1 до 10:1 |
±0,10 |
от 10:1 до 60:1 |
±(0,01 •КП) | ||
E |
от 1:1 до 5:1 |
±0,10 | |
от 5:1 до 20:1 |
±(0,02-КП) | ||
266VRH (с другими уплотнениями) |
F - S |
от 1:1 до 10:1 |
±0,10 |
от 10:1 до 60:1 |
±(0,01 •КП) | ||
E |
от 1:1 до 5:1 |
±0,15 | |
от 5:1 до 20:1 |
±(0,03-КП) | ||
266HRH (с уплотнениями P3, F3, E3, S3, F2) |
М и Р |
от 1:1 до 10:1 |
±0,06 |
от 10:1 до 60:1 |
±(0,006-КП) | ||
F, H, Q, S, V |
от 1:1 до 10:1 |
±0,075 | |
от 10:1 до 60:1 |
±(0,0075-КП) | ||
Z |
от 1:1 до 5:1 |
±0,15 | |
от 5:1 до 10:1 |
±(0,03-КП) | ||
266HRH (с другими уплотнениями) |
F, H, M, P, Q, S, V |
от 1:1 до 10:1 |
±0,10 |
от 10:1 до 60:1 |
±(0,01 •КП) | ||
Z |
от 1:1 до 5:1 |
±0,2 | |
от 5:1 до 10:1 |
±(0,04-КП) | ||
266NRH (с уплотнениями P3, F3, E3, S3, F2) |
F - S |
от 1:1 до 10:1 |
±0,10 |
от 10:1 до 60:1 |
±(0,01 •КП) | ||
266NRH (с другими уплотнениями) |
F - S |
от 1:1 до 10:1 |
±0,15 |
от 10:1 до 60:1 |
±(0,015 •КП) | ||
266MRT (с уплотнениями P3, F3, E3, S3, F2) |
F - R |
от 1:1 до 10:1 |
±0,04 |
от 10:1 до 60:1 |
±(0,04+0,005-КП-0,05) | ||
C |
от 1:1 до 5:1 |
±0,04 | |
от 5:1 до 10:1 |
±(0,008-КП) | ||
266MRT (с другими уплотнениями) |
F - R |
от 1:1 до 10:1 |
±0,065 |
от 10:1 до 60:1 |
±(0,0065-КП) | ||
C |
от 1:1 до 5:1 |
±0,065 | |
от 5:1 до 10:1 |
±(0,013 •КП) | ||
266RRT (с уплотнениями P3, F3, E3, S3, F2) |
F, L, N |
от 1:1 до 10:1 |
±0,04 |
от 10:1 до 20:1 |
±(0,04+0,005-КП-0,05) | ||
266RRT (с другими уплотнениями) |
F, L, N |
от 1:1 до 10:1 |
±0,065 |
от 10:1 до 20:1 |
±(0,0065-КП) |
Модель |
Код сенсора |
Коэффициент перенастройки (КП)(1) |
Пределы допускаемой основной приведенной погрешности, % от настроенного диапазона измерений |
266GRT (с уплотнениями P3, F3, E3, S3, F2) |
F - V |
от 1:1 до 10:1 |
±0,04 |
от 10:1 до 60:1 |
±(0,04+0,005-КП-0,05) | ||
C |
от 1:1 до 5:1 |
±0,04 | |
от 5:1 до 10:1 |
±(0,008-КП) | ||
266GRT (с другими уплотнениями) |
F - V |
от 1:1 до 10:1 |
±0,065 |
от 10:1 до 60:1 |
±(0,0065-КП) | ||
C |
от 1:1 до 5:1 |
±0,065 | |
от 5:1 до 10:1 |
±(0,013-КП) | ||
266ART (с уплотнениями P3, F3, E3, S3, F2) |
F - R |
от 1:1 до 10:1 |
±0,04 |
от 10:1 до 20:1 |
±(0,04+0,005-КП-0,05) | ||
C |
от 1:1 до 5:1 |
±0,04 | |
266ART (с другими уплотнениями) |
F - R |
от 1:1 до 10:1 |
±0,065 |
от 10:1 до 20:1 |
±(0,0065-КП) | ||
C |
от 1:1 до 5:1 |
±0,065 | |
266MRH (с уплотнениями P3, F3, E3, S3, F2) |
F |
от 1:1 до 10:1 |
±0,06 |
от 10:1 до 60:1 |
±(0,006<КП) | ||
L, N, R |
от 1:1 до 10:1 |
±0,075 | |
от 10:1 до 60:1 |
±(0,0075-КП) | ||
C |
от 1:1 до 5:1 |
±0,10 | |
от 5:1 до 20:1 |
±(0,02-КП) | ||
266MRH (с другими уплотнениями) |
F, L, N, R |
от 1:1 до 10:1 |
±0,10 |
от 10:1 до 60:1 |
±(0,01 •КП) | ||
C |
от 1:1 до 5:1 |
±0,15 | |
от 5:1 до 20:1 |
±(0,03-КП) | ||
266GRH (с уплотнениями P3, F3, E3, S3, F2) |
D и U |
от 1:1 до 10:1 |
±0,06 |
от 10:1 до 60:1 |
±(0,006-КП) | ||
F, L, R, V |
от 1:1 до 10:1 |
±0,075 | |
от 10:1 до 60:1 |
±(0,0075-КП) | ||
C |
от 1:1 до 5:1 |
±0,075 | |
от 5:1 до 10:1 |
±(0,015 •КП) | ||
266GRH (с другими уплотнениями) |
F, L, D, U, R, V |
от 1:1 до 10:1 |
±0,10 |
от 10:1 до 60:1 |
±(0,01-КП) | ||
C |
от 1:1 до 5:1 |
±0,10 | |
от 5:1 до 10:1 |
±(0,02-КП) | ||
266ARH (с уплотнениями P3, F3, E3, S3, F2) |
F, L, D, U |
от 1:1 до 10:1 |
±0,075 |
от 10:1 до 20:1 |
±(0,0075-КП) | ||
266ARH (с другими уплотнениями) |
F, L, D, U |
от 1:1 до 10:1 |
±0,10 |
от 10:1 до 20:1 |
±(0,01-КП) |
Модель |
Код сенсора |
Коэффициент перенастройки (КП)(1) |
Пределы допускаемой основной приведенной погрешности, % от настроенного диапазона измерений |
266MDT (с уплотнениями P3, F3, E3, S3, F2) |
F - R |
от 1:1 до 10:1 |
±0,04 |
от 10:1 до 60:1 |
±(0,04+0,005-КП-0,05) | ||
C |
от 1:1 до 10:1 |
±0,065 | |
266MDT (с другими уплотнениями) |
F - R |
от 1:1 до 10:1 |
±0,065 |
от 10:1 до 60:1 |
±(0,0065-КП) | ||
C |
от 1:1 до 10:1 |
±0,12 | |
266GDT (с уплотнениями P3, F3, E3, S3, F2) |
F - V |
от 1:1 до 10:1 |
±0,04 |
от 10:1 до 60:1 |
±(0,04+0,005-КП-0,05) | ||
C |
от 1:1 до 10:1 |
±0,065 | |
266GDT (с уплотнениями M1, M1.5A) |
L - V |
от 1:1 до 5:1 |
±0,04 |
от 5:1 до 30:1 |
±(0,008-КП) | ||
266GDT (с уплотнениями M1.5, M1.5B) |
L - R |
от 1:1 до 5:1 |
±0,04 |
от 5:1 до 30:1 |
±(0,008<КП) | ||
266GDT (с другими уплотнениями) |
F - V |
от 1:1 до 10:1 |
±0,065 |
от 10:1 до 60:1 |
±(0,0065-КП) | ||
C |
от 1:1 до 10:1 |
±0,12 | |
266ADT (с уплотнениями P3, F3, E3, S3, F2) |
F - R |
от 1:1 до 10:1 |
±0,04 |
от 10:1 до 20:1 |
±(0,04+0,005-КП-0,05) | ||
C |
от 1:1 до 5:1 |
±0,065 | |
266ADT (с уплотнениями M1, M1.5, M1.5A, M1.5B) |
L - R |
от 1:1 до 5:1 |
±0,065 |
от 5:1 до 10:1 |
±(0,013-КП) | ||
266ADT (с другими уплотнениями) |
F - R |
от 1:1 до 10:1 |
±0,065 |
от 10:1 до 20:1 |
±(0,0065-КП) | ||
C |
от 1:1 до 5:1 |
±0,12 | |
266GDH (с уплотнениями P3, F3, E3, S3, F2) |
D и U |
от 1:1 до 10:1 |
±0,06 |
от 10:1 до 60:1 |
±(0,006<КП) | ||
F, L, R, V |
от 1:1 до 10:1 |
±0,075 | |
от 10:1 до 60:1 |
±(0,0075-КП) | ||
266GDH (с уплотнениями Y1) |
L и D |
от 1:1 до 5:1 |
±0,15 |
от 5:1 до 30:1 |
±(0,03-КП) | ||
U и R |
от 1:1 до 5:1 |
±0,075 | |
от 5:1 до 30:1 |
±(0,015 •КП) | ||
266GDH (с уплотнениями M1) |
L и D |
от 1:1 до 5:1 |
±0,15 |
от 5:1 до 30:1 |
±(0,03-КП) | ||
U, R, V |
от 1:1 до 5:1 |
±0,075 | |
от 5:1 до 30:1 |
±(0,015 •КП) |
Модель |
Код сенсора |
Коэффициент перенастройки (КП)(1) |
Пределы допускаемой основной приведенной погрешности, % от настроенного диапазона измерений |
266GDH (с уплотнениями M1.5, M1.5B) |
F, L, D, U, R |
от 1:1 до 5:1 |
±0,075 |
от 5:1 до 30:1 |
±(0,015-КП) | ||
266GDH (с уплотнениями M1.5A) |
F, L, D, U, R |
от 1:1 до 5:1 |
±0,075 |
от 5:1 до 30:1 |
±(0,015 •КП) | ||
266GDH (с другими уплотнениями) |
F, L, D, U, R, V |
от 1:1 до 10:1 |
±0,010 |
от 10:1 до 60:1 |
±(0,01 •КП) | ||
266ADH (с уплотнениями P3, F3, E3, S3, F2) |
F, L, D, U |
от 1:1 до 10:1 |
±0,075 |
от 10:1 до 20:1 |
±(0,0075-КП) | ||
266ADH (с уплотнениями M1) |
L и D |
от 1:1 до 5:1 |
±0,15 |
от 5:1 до 10:1 |
±(0,03-КП) | ||
U |
от 1:1 до 5:1 |
±0,075 | |
от 5:1 до 10:1 |
±(0,015 •КП) | ||
266ADH (с уплотнениями M1.5, M1.5B) |
F, L, D, U |
от 1:1 до 5:1 |
±0,075 |
от 5:1 до 10:1 |
±(0,015 •КП) | ||
266ADH (с уплотнениями M1.5A) |
F, L, D, U |
от 1:1 до 5:1 |
±0,075 |
от 5:1 до 10:1 |
±(0,015 •КП) | ||
266ADH (с другими уплотнениями) |
F, L, D, U |
от 1:1 до 10:1 |
±0,010 |
от 5:1 до 20:1 |
±(0,01 •КП) | ||
266CRH, 266JRH (с уплотнениями P3, F3, E3, F2) |
C |
от 1:1 до 5:1 |
±0,075 |
от 5:1 до 10:1 |
±(0,015 •КП) | ||
F - R |
от 1:1 до 10:1 |
±0,075 | |
от 10:1 до 60:1 |
±(0,075+0,005<КП-0,05) | ||
266CRH, 266JRH (с другими уплотнениями) |
C |
от 1:1 до 5:1 |
±0,10 |
от 5:1 до 10:1 |
±(0,02<КП) | ||
F - R |
от 1:1 до 10:1 |
±0,10 | |
от 10:1 до 60:1 |
±(0,01 •КП) | ||
266CRT, 266JRT (с уплотнениями P3, F3, E3, F2) |
C |
от 1:1 до 5:1 |
±0,04 |
от 5:1 до 10:1 |
±(0,008<КП) | ||
F - R |
от 1:1 до 10:1 |
±0,04 | |
от 10:1 до 60:1 |
±(0,04+0,005-КП-0,05) | ||
266CRT, 266JRT (с другими уплотнениями) |
C |
от 1:1 до 5:1 |
±0,065 |
от 5:1 до 10:1 |
±(0,013-КП) | ||
F - R |
от 1:1 до 10:1 |
±0,065 | |
от 10:1 до 60:1 |
±(0,0065-КП) |
Модель |
Код сенсора |
Коэффициент перенастройки (КП)(1) |
Пределы допускаемой основной приведенной погрешности, % от настроенного диапазона измерений |
266CSH, 266JSH |
A - R |
от 1:1 до 10:1 |
±0,075 |
A |
от 10:1 до 20:1 |
±(0,075+0,005-КП-0,05) | |
C |
от 10:1 до 30:1 |
±(0,075+0,005-КП-0,05) | |
F - R |
от 10:1 до 100:1 |
±(0,075+0,005<КП-0,05) | |
266CST, 266JST |
A - R |
от 1:1 до 10:1 |
±0,04 |
A |
от 10:1 до 20:1 |
±(0,04+0,005<КП-0,05) | |
C |
от 10:1 до 30:1 |
±(0,04+0,005<КП-0,05) | |
F - R |
от 10:1 до 100:1 |
±(0,04+0,005-КП-0,05) |
Примечание - ( ) Где коэффициент перенастройки (КП) равен отношению верхнего предела измерений к настроенному диапазону измерений
Таблица 5 - Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур
Модель |
Код сенсора |
Коэффициент перенастройки (КП)(1) |
Пределы допускаемой дополнительной абсолютной погрешности(2), вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур на каждые 20 °С |
266DSH, PSH |
F - Q |
10:1 |
±(0,0003<ВПИ+0,00045^ДИ(3)) |
E, S |
10:1 |
±(0,0004-ВПИ+0,00065-ДИ) | |
B |
10:1 |
±(0,0006-ВПИ+0,0010-ДИ) | |
A |
4:1 |
±(0,0010-ВПИ+0,0010-ДИ) | |
266GST |
C и F |
10:1 |
±(0,0006-ВПИ+0,0009-ДИ) |
L - V |
10:1 |
±(0,0003-ВПИ+0,00045-ДИ) | |
266AST |
C и F |
10:1 |
±(0,0006-ВПИ+0,0009-ДИ) |
L - R |
10:1 |
±(0,0003-ВПИ+0,00045-ДИ) | |
266GSH |
C и F |
10:1 |
±(0,0006-ВПИ+0,0009-ДИ) |
L - R |
10:1 |
±(0,0003-ВПИ+0,00045-ДИ) | |
V |
10:1 |
±(0,0004-ВПИ+0,00065-ДИ) | |
Z |
10:1 |
±(0,0006-ВПИ+0,0010-ДИ) | |
266ASH |
C и F |
10:1 |
±(0,0006-ВПИ+0,0009-ДИ) |
L - U |
10:1 |
±(0,0003-ВПИ+0,00045-ДИ) | |
266MST |
A |
10:1 |
±(0,0006<ВПИ+0,00045-ДИ) |
C - R |
10:1 |
±(0,0003<ВПИ+0,00045-ДИ) | |
266RST |
F - N |
10:1 |
±(0,0005-ВПИ+0,0008-ДИ) |
266MSH |
C - R |
10:1 |
±(0,0003-ВПИ+0,00045-ДИ) |
266VSH |
F - Q |
10:1 |
±(0,0006-ВПИ+0,0009-ДИ) |
E, S |
10:1 |
±(0,0008-ВПИ+0,0013-ДИ) |
Модель |
Код сенсора |
Коэффициент перенастройки (КП)(1) |
Пределы допускаемой дополнительной абсолютной погрешности(2), вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур на каждые 20 °С |
266HSH |
F - Q |
10:1 |
±(0,0003<ВПИ+0,00045-ДИ) |
E, S |
10:1 |
±(0,0004<ВПИ+0,00065-ДИ) | |
W |
5:1 |
±(0,0004<ВПИ+0,00065-ДИ) | |
Z |
10:1 |
±(0,0006-ВПИ+0,0010-ДИ) | |
266NSH |
F - Q |
10:1 |
±(0,0006-ВПИ+0,0009-ДИ) |
S |
10:1 |
±(0,0008-ВПИ+0,0013-ДИ) | |
266DLH |
B |
- |
0,01 кПа |
E |
- |
0,02 кПа(4) | |
E |
- |
0,03 кПа(4) | |
266DDH |
E - S |
10:1 |
±(0,0004<ВПИ+0,00065-ДИ) |
266HDH |
E - W |
10:1 |
±(0,0004<ВПИ+0,00065-ДИ) |
Z |
10:1 |
±(0,0006<ВПИ+0,0010-ДИ) | |
266NDH |
F - S |
10:1 |
±(0,0008-ВПИ+0,0013-ДИ) |
266DHH |
F - P |
10:1 |
±(0,0003<ВПИ+0,00045-ДИ) |
E |
10:1 |
±(0,0004<ВПИ+0,00065-ДИ) | |
266DRH |
E - S |
10:1 |
±(0,0004<ВПИ+0,00065-ДИ) |
B |
10:1 |
±(0,0006-ВПИ+0,0010-ДИ) | |
266PRH |
E - S |
10:1 |
±(0,0004<ВПИ+0,00065-ДИ) |
266VRH |
E - S |
10:1 |
±(0,0008-ВПИ+0,0013-ДИ) |
266HRH |
F - V |
10:1 |
±(0,0004<ВПИ+0,00065-ДИ) |
Z |
10:1 |
±(0,0006-ВПИ+0,0010-ДИ) | |
266NRH |
F - S |
10:1 |
±(0,0008-ВПИ+0,0013-ДИ) |
266MRT |
C - R |
10:1 |
±(0,0003<ВПИ+0,00045-ДИ) |
266RRT |
F, L, N |
10:1 |
±(0,0005-ВПИ+0,0008-ДИ) |
266GRT |
C и F |
10:1 |
±(0,0006-ВПИ+0,0009-ДИ) |
L - V |
10:1 |
±(0,0003<ВПИ+0,00045-ДИ) | |
266ART |
C и F |
5:1 (C), 10:1 (F) |
±(0,0006-ВПИ+0,0009-ДИ) |
L - R |
10:1 |
±(0,0003<ВПИ+0,00045-ДИ) | |
266MRH |
F, L, N, R |
10:1 |
±(0,0004<ВПИ+0,00065-ДИ) |
C |
10:1 |
±(0,0006-ВПИ+0,0010-ДИ) | |
266GRH |
L - V |
10:1 |
±(0,0004<ВПИ+0,00065-ДИ) |
C и F |
5:1 (C),10:1 (F) |
±(0,0006-ВПИ+0,0009-ДИ) | |
266ARH |
L - U |
10:1 |
±(0,0004<ВПИ+0,00065-ДИ) |
F |
10:1 |
±(0,0006-ВПИ+0,0009-ДИ) | |
266MDT |
C - R |
10:1 |
±(0,0003<ВПИ+0,00045-ДИ) |
266GDT |
C и F |
10:1 |
±(0,0006-ВПИ+0,0009-ДИ) |
L - R |
10:1 |
±(0,0003<ВПИ+0,00045-ДИ) |
Модель |
Код сенсора |
Коэффициент перенастройки (КП)(1) |
Пределы допускаемой дополнительной абсолютной погрешности(2), вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур на каждые 20 °С |
266ADT |
C и F |
10:1 |
±(0,0006-ВПИ+0,0009-ДИ) |
L - R |
10:1 |
±(0,0003<ВПИ+0,00045-ДИ) | |
266GDH |
L - V |
10:1 |
±(0,0004<ВПИ+0,00065-ДИ) |
F |
10:1 |
±(0,0006-ВПИ+0,0009-ДИ) | |
266ADH |
L - U |
10:1 |
±(0,0004<ВПИ+0,00065-ДИ) |
F |
10:1 |
±(0,0006-ВПИ+0,0009-ДИ) | |
266CRH, 266JRH(5) |
C - R |
10:1 |
±(0,0004-ВПИ+0,0006-ДИ) |
266CRT, 266JRT(5) |
C - R |
10:1 |
±(0,0003<ВПИ+0,00045-ДИ) |
266CSH, 266JSH(5) |
A |
10:1 |
±(0,0008-ВПИ+0,0006-ДИ) |
C - R |
10:1 |
±(0,0004-ВПИ+0,0006-ДИ) | |
266CST, 266JST(5) |
A |
10:1 |
±(0,0006<ВПИ+0,00045-ДИ) |
C - R |
10:1 |
±(0,0003<ВПИ+0,00045-ДИ) | |
Примечания (1) Где коэффициент перенастройки (КП) равен отношению верхнего предела измерений к настроенному диапазону измерений. (2) Размерность в зависимости от модели преобразователя и кода сенсора.
|
Таблица 6 - Пределы допускаемой дополнительной погрешности, вызванной изменением статического давления
Модель |
Код сенсора |
Пределы допускаемой дополнительной абсолютной погрешности(1), вызванной изменением статического давления |
266DSH |
F - S |
±(0,0005ЪПИ+0,0008^ДИ) на каждые 7 МПа |
A, B, E |
±(0,0008ЪПИ+0,0008^ДИ) на каждые 0,5 МПа (сенсор А), 2 МПа (сенсор B), 3,5 МПа (сенсор e) | |
266MST |
A |
±(0,0005ЪПИ+0,0005^ДИ) на каждые 0,2 МПа |
C, F, L, N |
±(0,0005ЪПИ+0,0005^ДИ) на каждые 10 МПа | |
R |
±(0,0010ЪПИ+0,0010^ДИ) на каждые 10 МПа | |
266MSH |
C - R |
±(0,0015ЪПИ+0,0015^ДИ) на каждые 10 МПа |
266DLH |
B |
±(0,0015<ВПИ+0,0015^ДИ) на каждый 1 МПа |
E |
±(0,0008ЪПИ+0,0008^ДИ) на каждый 1 МПа | |
266DDH |
Прямой монтаж |
±(0,0015ЪПИ+0,0015^ДИ) на каждые 2 МПа |
Удаленный монтаж |
±(0,0020ЪПИ+0,0020^ДИ) на каждые 2 МПа | |
266DHH |
F - P |
±(0,0005ЪПИ+0,0008^ДИ) на каждые 2 МПа |
E |
±(0,0008ЪПИ+0,0008^ДИ) на каждые 2 МПа | |
266DRH |
B - S |
±(0,0025ЪПИ+0,0025^ДИ) на каждые 2 МПа |
266MRT |
C, F, L, N |
±(0,0005ЪПИ+0,0005^ДИ) на каждые 10 МПа |
R |
±(0,0010ЪПИ+0,0010^ДИ) на каждые 10 МПа | |
266MRH |
C - R |
±(0,0025ЪПИ+0,0025^ДИ) на каждые 2 МПа |
Модель |
Код сенсора |
Пределы допускаемой дополнительной абсолютной погрешности(1), вызванной изменением статического давления |
266MDT |
C, F, L, N |
±(0,0010ЪПИ+0,0005^ДИ) на каждые 10 МПа |
R |
±(0,0010ЪПИ+0,0010^ДИ) на каждые 10 МПа | |
266CRH, 266JRH |
C, F, L, N |
±(0,0005ЪПИ+0,0005^ДИ) на каждые 10 МПа |
R |
±(0,0010ЪПИ+0,0010^ДИ) на каждые 10 МПа | |
266CRT, 266JRT |
C, F, L, N |
±(0,0005ЪПИ+0,0005^ДИ) на каждые 10 МПа |
R |
±(0,0010ЪПИ+0,0010^ДИ) на каждые 10 МПа | |
266CSH, 266JSH |
A |
±(0,0005ЪПИ+0,0005^ДИ) на каждые 0,2 МПа |
C, F, L, N |
±(0,0005ЪПИ+0,0005^ДИ) на каждые 10 МПа | |
R |
±(0,0010ЪПИ+0,0010^ДИ) на каждые 10 МПа | |
266CST, 266JST |
A |
±(0,0005ЪПИ+0,0005^ДИ) на каждые 0,2 МПа |
C, F, L, N |
±(0,0005ЪПИ+0,0005^ДИ) на каждые 10 МПа | |
R |
±(0,0010ЪПИ+0,0010^ДИ) на каждые 10 МПа | |
Примечание - (1) Размерность в зависимости от модели преобразователя и кода сенсора. |
Таблица 7 - Технические характеристики
Наименование характеристики |
Значение |
Параметры электропитания: - номинальное напряжение постоянного тока, В |
24 |
- допустимое рабочее напряжение, В |
от 10,5 до 42 |
Потребляемая мощность, Вт, не более |
0,85 |
Масса(1), кг |
от 0,65 до 50 |
Габаритные размеры(1), мм, не более: - диаметр корпуса |
от 86 до 94 |
Степень защиты оболочки по ГОСТ 14254-96 |
IP67 |
Нормальные условия измерений: - температура окружающей среды, °С |
+20 |
- относительная влажность воздуха, % |
65 |
- атмосферное давление, кПа |
1013 |
Рабочие условия эксплуатации: - температура окружающей среды, °С (для преобразователей модификации 266DLH) |
от -20 до +65 |
- температура окружающей среды, °С (для преобразователей остальных модификаций с ЖК индикатором) |
от -20 до +70 |
- температура окружающей среды, °С (для преобразователей остальных модификаций без ЖК индикатора) |
от -40 до +85 |
- относительная влажность воздуха, % |
до 95 |
- атмосферное давление, кПа |
от 84 до 106,7 |
Средний срок службы, лет |
10 |
Средняя наработка на отказ, ч, не менее |
80 000 |
Примечание - (1) В зависимости от модификации |
