Сведения о средстве измерений: 82639-21 Преобразователи давления

Номер по Госреестру СИ: 82639-21
82639-21 Преобразователи давления
(2600Т Modbus)

Назначение средства измерений:
Преобразователи давления 2600Т Modbus (далее по тексту - преобразователи) предназначены для непрерывных измерений и преобразований избыточного, абсолютного давления, разности давлений нейтральных и агрессивных жидкостей, газов, паров, а также гидростатического давления жидкостей в нормированный выходной цифровой сигнал MODBUS RTU.

сертификация программного обеспечения
Внешний вид. Преобразователи давления, http://oei-analitika.ru рисунок № 1
Внешний вид.
Преобразователи давления
Рисунок № 1
Внешний вид. Преобразователи давления, http://oei-analitika.ru рисунок № 2
Внешний вид.
Преобразователи давления
Рисунок № 2

Общие сведения

Дата публикации - 25.08.2021
Срок свидетельства - 13.08.2026
Номер записи - 183869
ID в реестре СИ - 1392249
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года – для преобразователей со значением приведенной погрешности 0,1% и выше, 2 года – для преобразователей со значением приведенной погрешности 0,075% и ниже
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Фирма "ABB S.p.A."
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет помогает подобрать поверки с истекающими сроками в заданном интервале по региону, области измерений и наименованиям владельцев.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Преобразователи давления (2600Т Modbus)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
82639-21 Преобразователи давления (2600Т Modbus)
Фирма "ABB S.p.A." (ИТАЛИЯ )
71842-18 Датчики давления (ЭнИ-100 (СУЭР-100))
Общество с ограниченной ответственностью "Инженерно-техническая компания ББМВ" (ООО "ИТеК ББМВ") (РОССИЯ г. Челябинск)

Все средства измерений Общество с ограниченной ответственностью "Инженерно-техническая компания ББМВ" (ООО "ИТеК ББМВ")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
46771-11

Преобразователи давления измерительные, 51G
Фирма "ABB S.p.A." (ИТАЛИЯ )
ОТ
2 года
47079-11
27.06.2016
Преобразователи давления измерительные, 2600Т, мод. 264, 266, 268, 364
Фирма "ABB S.p.A." (ИТАЛИЯ )
ОТ
2 года
57643-14

Преобразователи измерительные показывающие, 695FI
Фирма "ABB S.p.A." (ИТАЛИЯ )
ОТ
1 год
67279-17
14.04.2027
Преобразователи давления измерительные, 2600Т мод. 266
Фирма "ABB S.p.A." (ИТАЛИЯ )
ОТ
МП
5 лет
76346-19
04.10.2024
Трансформаторы тока, CT
Фирма "ABB S.p.A." (ИТАЛИЯ )
ОТ
МП
4 года
79515-20
06.11.2025
Приборы цифровые измерительные универсальные, серии M4M
Фирма "ABB S.p.A." (ИТАЛИЯ )
ОТ
МП
4 года
82639-21
13.08.2026
Преобразователи давления, 2600Т Modbus
Фирма "ABB S.p.A." (ИТАЛИЯ )
ОТ
МП
3 года – для преобразователей со значением приведенной погрешности 0,1% и выше, 2 года – для преобразователей со значением приведенной погрешности 0,075% и ниже

Отчет "кто поверит (по типу СИ)" позволяет быстро собрать статистику по поверкам конкретного типа СИ.

Для запуска отчета достаточно выбрать интересующий тип СИ из списка и нажать кнопку "Кто поверит средство измерений?"

В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.

Стоимость 200 руб. или по подписке

Кто поверяет Датчики давления (ЭнИ-100 (СУЭР-100))

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Датчики давления (ЭнИ-100 (СУЭР-100))

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Преобразователи функционируют под управлением встроенного специального программного обеспечения, которое является его неотъемлемой частью. Программное обеспечение (ПО) осуществляет функции сбора, хранения, обработки информации, позволяет производить настройку диапазона и единицы измерений.

Конструкция преобразователей исключает возможность несанкционированного влияния на ПО преобразователей и измерительную информацию.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Идентификационные данные ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

3KXP000008U0213

Номер версии (идентификационный номер) ПО

не ниже 144.1.1

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

CRC16


Знак утверждения типа

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.


Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в разделе 8 руководства по эксплуатации.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к преобразователям давления 2600Т Modbus

Приказ Росстандарта от 06.12.2019 г. № 2900. Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1*10-1 - 1*10Па»

Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 "Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа"

ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4 х 104 Па.

Техническая документация фирмы «ABB S.p.A.», Италия.

Изготовитель

Фирма «ABB S.p.A.», Италия
Адрес: Via Vaccani 4 - 22016 Tremezzina (Como)
Телефон: 0344 58111
Web-сайт: www.new.abb.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru

Преобразователь состоит из двух функциональных блоков: первичного и вторичного. В состав первичного блока входят устройства, контактирующие с измеряемой средой и чувствительный элемент (сенсор), а в состав вторичного - электронные узлы, клеммный блок и кожух. В корпусе преобразователя может быть установлен жидкокристаллический индикатор.

Под воздействием измеряемого давления чувствительный элемент преобразователя деформируется, при этом возникает электрический сигнал пропорциональный давлению, который подается во вторичный блок, где с помощью микропроцессора преобразуется в нормированный выходной цифровой сигнал MODBUS RTU. Передача данных осуществляется через последовательные линии связи RS-485. Цифровой протокол связи позволяют выполнять дистанционную перенастройку поддиапазонов измерений и диагностику преобразователей на месте их эксплуатации.

Преобразователи являются приборами, перенастраиваемыми по диапазону измерений давления. Конфигурация диапазонов измеряемых давлений осуществляется с клавиатуры прибора, либо ноутбука. Коэффициент перенастройки до 100:1. Преобразователи имеют функции калибровки нуля и диапазона измерений по месту установки.

Схема расшифровки выпускаемых модификаций преобразователей приведена в таблице 1. Модификации преобразователей различаются по метрологическим и техническим характеристикам, по конструктивному исполнению и по функциональным возможностям.

Общий вид преобразователей приведен на рисунках 1 и 2.

Нанесение знака поверки на преобразователь не предусмотрено.

Пломбирование преобразователя не предусмотрено.

Заводской номер наносится методом гравировки на металлическую табличку, прикрепленную к преобразователю.

1

2

3

266

Тип сенсора

Присоединение к процессу

Исполнение

Многопараметрический (разность давлений, абсолютное давление и избыточное давление) C - пьезо мультисенсор

R - удаленный монтаж через мембранный разделитель (капиляр) S - резьбовое

H - стандартная точность

T - повышенная точность

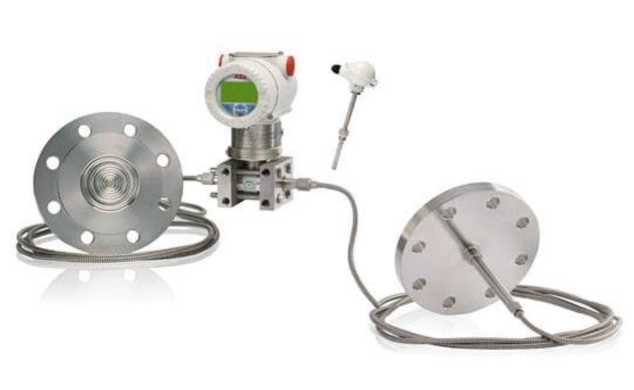

Внешний вид. Датчики давления (ЭнИ-100 (СУЭР-100)), http://oei-analitika.ru

Рисунок 1 - Общий вид преобразователей

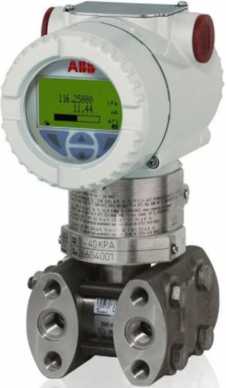

Внешний вид. Датчики давления (ЭнИ-100 (СУЭР-100)), http://oei-analitika.ru

Рисунок 2 - Общий вид преобразователей


представлена в таблице 8.

Таблица 8 - комплектность преобразователей

Наименование

Кол-во

Примечание

Преобразователь давления 2600Т Modbus

1 шт.

-

Разделители сред

1 шт.

по дополнительному заказу, количество уточняется при заказе

Руководство по эксплуатации

1 экз.

в зависимости от модификации

Потребительская тара

1 шт.

-


Метрологические характеристики преобразователей приведены в таблицах 3 - 6.

Технические характеристики преобразователей приведены в таблице 7.

Таблица 3 - Метрологические характеристики

Модификация

(измеряемый параметр)

Диапазоны измерений(1), кПа

Минимальный интервал измерений(1), кПа

Максимальное допускаемое рабочее давление(1), МПа

Выходной цифровой сигнал

266CRx

(многопараметрический): разность давлений абсолютное и избыточное давление

от 0 до 2000 от 0 до 41000

от 0,6 до 33,3

от 20 до 410

от 2 до 41

MODBUS

RTU

266CSx

(многопараметрический): разность давлений абсолютное и избыточное давление

от 0 до 2000 от 0 до 41000

от 0,05 до 20

от 6 до 410

от 2 до 41

MODBUS

RTU

Примечания:

(1) Диапазон измерений, минимальный интервал измерений и максимальное допускаемое рабочее давление в зависимости от кода сенсора приведены в технической документации.

Модель

Код сенсора

Коэффициент перенастройки (КП)(1)

Пределы допускаемой основной приведенной погрешности, % от настроенного диапазона измерений

266CRH

(с уплотнениями P3, F3,

E3, F2)

C

от 1:1 до 5:1

±0,075

от 5:1 до 10:1

±(0,015-КП)

F - N

от 1:1 до 10:1

±0,075

от 10:1 до 60:1

±(0,075+0,005-КП)

266CRH (с другими уплотнениями)

C

от 1:1 до 5:1

±0,10

от 5:1 до 10:1

±(0,02-КП)

F - N

от 1:1 до 10:1

±0,10

от 10:1 до 60:1

±(0,01-КП)

266CRT

(с уплотнениями P3, F3,

E3, F2)

C

от 1:1 до 5:1

±0,04

от 5:1 до 10:1

±(0,008^КП)

F - N

от 1:1 до 10:1

±0,04

от 10:1 до 60:1

±(0,04+0,005^КП)

266CRT (с другими уплотнениями)

C

от 1:1 до 5:1

±0,065

от 5:1 до 10:1

±(0,013-КП)

F - N

от 1:1 до 10:1

±0,065

от 10:1 до 60:1

±(0,0065^КП)

266CSH

A - N

от 1:1 до 10:1

±0,075

A

от 10:1 до 20:1

±(0,075+0,005<КП)

C

от 10:1 до 30:1

±(0,075+0,005<КП)

F - N

от 10:1 до 100:1

±(0,075+0,005<КП)

266CST

A - N

от 1:1 до 10:1

±0,04

A

от 10:1 до 20:1

±(0,04+0,005^КП)

C

от 10:1 до 30:1

±(0,04+0,005^КП)

F - N

от 10:1 до 100:1

±(0,04+0,005^КП)

Примечание - (1) коэффициент перенастройки (КП) равен отношению верхнего предела измерений к настроенному диапазону измерений

температуры окружающего воздуха в рабочем диапазоне температур

Модель

Код

сенсора

Коэффициент перенастройки

(КП)(1)

Пределы допускаемой дополнительной абсолютной погрешности(2). вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур на каждые 20 °С

266CRH (3)

C - N

10

1

±(0.0004ЪПИ+0.0006^ДИ)

266CRT (3)

C - N

10

1

±(0.0003ЪПИ+0.00045^ДИ)

266CSH (3)

A

10

1

±(0.0008ЪПИ+0.0006^ДИ)

C - N

10

1

±(0.0004ЪПИ+0.0006^ДИ)

266CST (3)

A

10

1

±(0.0006ЪПИ+0.00045^ДИ)

C - N

10

1

±(0.0003ЪПИ+0.00045^ДИ)

Примечания:

  • (1) Коэффициент перенастройки (КП) равен отношению верхнего предела измерений к настроенному диапазону измерений.

  • (2) Размерность в зависимости от модели преобразователя и кода сенсора.

  • (3) Для сенсора абсолютного давления: ±(0.0008^ВПИ+0.0008^ДИ).

Таблица 6 - Пределы допускаемой дополнительной погрешности, вызванной изменением статического давления

Модель

Код сенсора

Пределы допускаемой дополнительной абсолютной погрешности(1). вызванной изменением статического давления

266CRH

C, F, L, N

±(0.0005ЪПИ+0.0005^ДИ) на каждые 10 МПа

266CRT

C, F, L, N

±(0.0005ЪПИ+0.0005^ДИ) на каждые 10 МПа

266CST

A

±(0.0005ЪПИ+0.0005^ДИ) на каждые 0.2 МПа

C, F, L, N

±(0.0005ЪПИ+0.0005^ДИ) на каждые 10 МПа

266CSH

A

±(0.0005ЪПИ+0.0005^ДИ) на каждые 0.2 МПа

C, F, L, N

±(0.0005ЪПИ+0.0005^ДИ) на каждые 10 МПа

Примечание - (1) Размерность в зависимости от модели преобразователя и кода сенсора.

Таблица 7 - Технические характеристики

Наименование характеристики

Значение

Параметры электропитания, В

от 10,5 до 30

Потребляемая мощность, Вт, не более

0,85

Масса(1), кг

от 0,65 до 50

Габаритные размеры(1), мм, не более: -диаметр корпуса

от 86 до 94

Степень защиты оболочки по ГОСТ 14254-96

IP67

Тип взрывозашиты

Ga/Gb Ex db IIC T6 X, Ex tb IIIC T85°G Db X, 2Ex nA nC IIC T* Gc, 2Ex nA IIC T* Gc,

Ex tc IIIC T85°C Dx X

Нормальные условия измерений:

  • - температура окружающей среды, °С

  • - относительная влажность воздуха, %, не более

  • - атмосферное давление, кПа

от +15 до +25

95

от 84 до 106,7

Рабочие условия эксплуатации:

  • -  температура окружающей среды, °С (для преобразователей с ЖК индикатором)

  • -  температура окружающей среды, °С (для преобразователей без ЖК индикатора)

  • -  относительная влажность воздуха, %, не более

  • -  атмосферное давление, кПа

от -40 до +75(2)

от -55 до +85

95

от 84 до 106,7

Средний срок службы, лет, не менее

15

Средняя наработка на отказ, ч, не менее

132 000

Примечание - (1) В зависимости от модификации

Примечание - (2) Работоспособность ЖК индикатора сохраняется при температуре окружающей среды в диапазоне от минус 20 °С до плюс 70 °С, при выходе из этого диапазона показания индикатора могут быть нечитаемыми, а при возвращении обратно в указанный диапазон работоспособность ЖК индикатора восстанавливается.
