Номер по Госреестру СИ: 75986-19
75986-19 Уровнемеры магнитные поплавковые
(ITA)
Назначение средства измерений:
Уровнемеры магнитные поплавковые ITA (далее - уровнемеры) предназначены для измерений уровня жидкости и уровня границы раздела жидкостей и преобразований измерительной информации по выходному унифицированному аналоговому сигналу силы постоянного тока и выходным цифровым сигналам по протоколам HART, Profibus PA и Foundation Fieldbus.
Внешний вид.
Уровнемеры магнитные поплавковые
Рисунок № 1
Внешний вид.
Уровнемеры магнитные поплавковые
Рисунок № 2
Внешний вид.
Уровнемеры магнитные поплавковые
Рисунок № 3
Внешний вид.
Уровнемеры магнитные поплавковые
Рисунок № 4
Внешний вид.
Уровнемеры магнитные поплавковые
Рисунок № 5
Внешний вид.
Уровнемеры магнитные поплавковые
Рисунок № 6
Внешний вид.
Уровнемеры магнитные поплавковые
Рисунок № 7
Внешний вид.
Уровнемеры магнитные поплавковые
Рисунок № 8
Внешний вид.
Уровнемеры магнитные поплавковые
Рисунок № 9
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 12.09.2024
Номер записи - 173258
ID в реестре СИ - 816578
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ITA исполнение ITA-3,
Производитель
Изготовитель - Фирма "Intra-Automation GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.
Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.
Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.
Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Примечание!
Добавлены следующие фильтры:- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)
Статистика
Кол-во поверок - 14
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 14
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1953 от 2019.08.22 Приказ об утверждении типов средств измерений
№2125 от 2019.09.12 Об утверждении типов средств измерений
Наличие аналогов СИ: Уровнемеры магнитные поплавковые (ITA)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Intra-Automation GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16536-97 01.06.2009 |
Уровнемеры поплавковые, Maglink Фирма "Intra-Automation GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16537-97 01.10.2002 |
Уровнемеры поплавковые, ITA Фирма "Intra-Automation GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16538-97 01.10.2002 |
Расходомеры, IntraSonic Фирма "Intra-Automation GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16656-03 01.01.2009 |
Расходомеры с первичными преобразователями, Itabar мод. IB и FT Фирма "Intra-Automation GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16656-97 01.10.2002 |
Расходомеры с первичными преобразователями, ITABAR серии IB и FT Фирма "Intra-Automation GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
17576-98 01.08.2003 |
Преобразователи давления измерительные, INT 422 и INT 420 Фирма "Intra-Automation GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
28119-04 |
Уровнемеры поплавковые, Maglink Фирма "Intra-Automation GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
47987-11 11.10.2016 |
Уровнемеры магнитные поплавковые, Maglink 5*** Фирма "Intra-Automation GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
48216-11 22.11.2016 |
Уровнемеры магнитные поплавковые, ITA Фирма "Intra-Automation GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
49161-12 24.02.2017 |
Расходомеры, ITABAR мод. IB и FT Фирма "Intra-Automation GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
76043-19 12.09.2024 |
Уровнемеры магнитные поплавковые, Maglink 5*** Фирма "Intra-Automation GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
75986-19 12.09.2024 |
Уровнемеры магнитные поплавковые, ITA Фирма "Intra-Automation GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
Cправочник методик поверки составлен по данным реестра "Утверждённые типы средств измерений" ФГИС АРШИН, содержит более 28 тыс. записей и постоянно пополняется.
В качестве идентификатора методики в справочнике используется номер средства измерений в ФГИС АРШИН. Кроме данного справочника в системе "ОЕИ аналитика" присутствует справочник методик поверки, отсутствующих в ФГИС, который пополняется силами сотрудников сервиса.
Бесплатный
Кто поверяет Уровнемеры магнитные поплавковые (ITA)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 14 | 14 | 0 | 0 | 14 | 14 | 0 |
Стоимость поверки Уровнемеры магнитные поплавковые (ITA)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ВНИИР – филиал ФГУП ВНИИМ им. Д.И.Менделеева Республика Татарстан |
4800 | 4800 |
Программное обеспечение
Встроенное программное обеспечение (далее - ПО) (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики уровнемеров нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в защищенную от записи память микропроцессора уровнемеров предприятием-изготовителем и недоступна для потребителя.
Конструкция уровнемеров исключает возможность несанкционированного влияния на встроенное ПО уровнемеров и измерительную информацию.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
микропрограмма |
|
Номер версии (идентификационный номер ПО) |
- |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на корпус уровнемеров в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к уровнемерам магнитным поплавковым ITA
ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу ИЦРМ-МП-017-19 «Уровнемеры магнитные поплавковые ITA.
Методика поверки», утвержденному ООО «ИЦРМ» 12.04.2019 г.
Основные средства поверки:
-
- стенд для поверки и калибровки средств измерений уровня ЭЛМЕТРО СПУ (регистрационный номер в Федеральном информационном фонде 56506-14);
-
- рулетка измерительная металлическая Р20Н2Г (регистрационный номер в Федеральном информационном фонде 60606-15);
-
- термометр стеклянный лабораторный ТЛ-4м серии «Labtex» (регистрационный номер в Федеральном информационном фонде 28208-09);
-
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке.
Изготовитель
Intra-Automation GmbH, Германия
Адрес: Otto Hahn Str., 20 D-41515 Grevenbroich, Германия
Телефон: +49 21 81/75665
Факс: +49 21 81/64492
E-mail: mfo@mtra-automation.de
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии» (ООО «ИЦРМ»)Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия уровнемеров основан на использовании закона сообщающихся сосудов. Поплавковая камера через присоединительные патрубки (при монтаже сбоку на емкости) или в виде опускной трубы (при монтаже сверху на емкости) сообщается с емкостью, и изменение уровня внутри измерительной трубы соответствуют изменению уровня жидкости в емкости. При изменении уровня, поплавок перемещается и под действием магнита флажки индикаторной рейки поворачиваются на 180° вокруг своей оси, становится видимой их оборотная сторона, имеющая контрастную окраску, что обеспечивает индикацию уровня. Уровнемеры также могут быть снабжены шкалой, градуированной в мм, см, дм и м.
В зависимости от наличия/отсутствия индикаторной рейки, наличия/отсутствия выходных унифицированных аналоговых сигналов силы постоянного тока и выходных цифровых сигналов по протоколам HART, Profibus PA и Foundation Fieldbus уровнемеры выпускаются в следующих модификациях: ITA, ITA-AVK, ITA-T1S, ITA-T1R.
В уровнемерах модификации ITA применяется индикаторная рейка с размещенными внутри нее магнитными вращающимися флажками. Уровнемеры модификации ITA имеют следующие исполнения, отличающиеся диапазонами измерений уровня жидкости и уровня границы раздела жидкостей, плотностью рабочей среды, максимальным рабочим давлением, диапазонами температуры рабочей среды, материалом поплавковой камеры, типом присоединительных фланцев, габаритными размерами: ITA-3, ITA-3.0, ITA-3 Cryo, ITA-3.0 Cryo, ITA-3 CR64, ITA-3.0 CR64, ITA-3.5, ITA-3.8, ITA-4, ITA-4.0, ITA-4.1, ITA-4.1.0, ITA-5, ITA-5.0, ITA-5.5, ITA-6, ITA-6.0, ITA-6 Cryo, ITA-6.0 Cryo, ITA-6 CR64, ITA-6.0 CR64, ITA-6.8, ITA-7, ITA-7.0, ITA-8.1, ITA-8.2, ITA-8.3, ITA-9.1, ITA-9.2, ITA-9.3, ITA-10, ITA-10.0, ITA-11, ITA-11.0, ITA-12, ITA-12.0, ITA-13, ITA-13.0. Уровнемеры модификации ITA всех исполнений выпускаются в следующих видах корпусов: стандартный корпус, корпус из поливинилхлорида (далее - ПВХ), корпус с концевым выключателем и шкалой, корпус с паровой рубашкой обогрева, корпус из поливинилиденфторида (далее - ПВДФ), корпус с изоляцией Armaflex.
В уровнемерах модификации ITA-AVK преобразователь применяется совместно с индикаторной рейкой или без неё в виде размещенной в трубке резисторной цепи с герметичными контактами (герконами) и электронным модулем. Передача информации осуществляется по выходным унифицированным аналоговым сигналам силы постоянного тока и выходным цифровым сигналам по протоколам HART, Profibus PA и Foundation Fieldbus. Уровнемеры модификации ITA-AVK имеют следующие исполнения, отличающиеся диапазонами измерений уровня жидкости и уровня границы раздела жидкостей, плотностью рабочей среды, максимальным рабочим давлением, диапазонами температуры рабочей среды, материалом поплавковой камеры, типом присоединительных фланцев, габаритными размерами: ITA-AVK-3, ITA-AVK-3.0, ITA-AVK-3 Cryo, ITA-AVK-3.0 Cryo, ITA-AVK-3 CR64, ITA-AVK-3.0 CR64, ITA-AVK-3.5, ITA-AVK-3.8, ITA-AVK-4, ITA-AVK-4.0, ITA-AVK-4.1, ITA-AVK-4.1.0, ITA-AVK-5, ITA-AVK-5.0, ITA-AVK-5.5, ITA-AVK-6, ITA-AVK-6.0, ITA-AVK-6 Cryo, ITA-AVK-6.0 Cryo, ITA-AVK-6 CR64, ITA-AVK-6.0 CR64, ITA-AVK-6.8, ITA-AVK-7, ITA-AVK-7.0, ITA-AVK-8.1, ITA-AVK-8.2, ITA-AVK-8.3, ITA-AVK-9.1, ITA-AVK-9.2, ITA-AVK-9.3, ITA-AVK-10, ITA-AVK-10.0, ITA-AVK-11, ITA-AVK-11.0, ITA-AVK-12, ITA-AVK-12.0, ITA-AVK-13, ITA-AVK-13.0.
Уровнемеры модификаций ITA-T1S, ITA-T1R не имеют индикаторной рейки, резисторная цепь расположена непосредственно в трубке по которой движется поплавок. Передача информации осуществляется по выходным унифицированным аналоговым сигналам силы постоянного тока и выходным цифровым сигналам по протоколу HART. При установке нескольких уровнемеров в одной емкости с поплавками различной плотности, уровнемеры
могут применяться для измерений уровня границы раздела жидкостей. Общий вид уровнемеров приведен на рисунках 1-4.

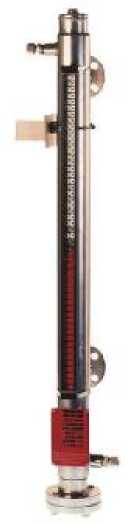

а) ITA стандартный корпус

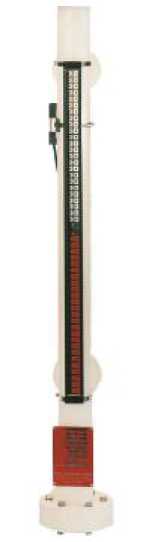

б) ITA в корпусе из ПВХ
в) ITA с концевым выключателем и шкалой
г) ITA с паровой рубашкой обогрева
д) ITA в корпусе из ПВДФ
е) ITA с изоляцией Armaflex
Рисунок 1 - Общий вид уровнемеров модификации ITA

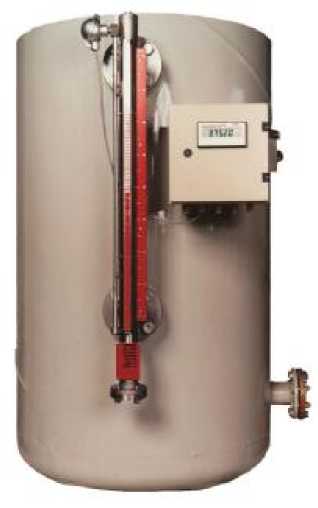

Рисунок 2 - Общий вид уровнемеров модификации ITA-AVK

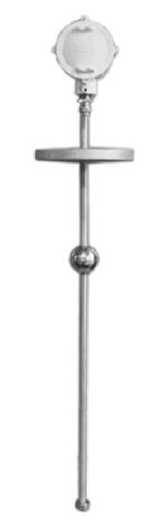

Рисунок 3 - Общий вид уровнемеров модификации ITA-T1R

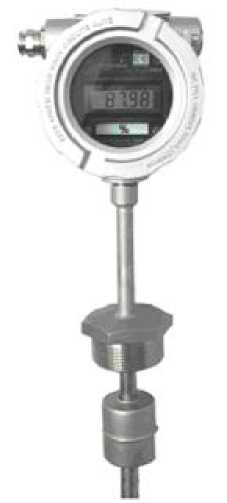

Рисунок 4 - Общий вид уровнемеров модификации ITA-T1S
уровнемеров представлены в таблицах 2-5.
Таблица 2 - Метрологические характеристики уровнемеров исполнений ITA-3, ITA-3.0, ITA-3 Cryo, ITA-3.0 Cryo, ITA-3 CR64, ITA-3.0 CR64, ITA-5, ITA-5.0, ITA-5.5, ITA-6, ITA-6.0, ITA-6 Cryo, ITA-6.0 Cryo, ITA-6 CR64, ITA-6.0 CR64, ITA-10, ITA10.0, ITA-11, ITA-11.0, ITA-12, ITA-12.0, ITA-13, ITA-13.0, ITA-AVK-3, ITA-AVK-3.0, ITA-AVK-3 Cryo, ITA-AVK-3.0 Cryo, ITA-AVK-3 CR64, ITA-AVK-3.0 CR64, ITA-AVK-3.5, ITA-AVK-3.8, ITA-AVK-4, ITA-AVK-4.0, ITA-AVK-4.1, ITA-AVK-4.1.0, ITA-AVK-5, ITA-AVK-5.0, ITA-AVK-5.5, ITA-AVK-6, ITA-AVK-6.0, ITA-AVK-6 Cryo, ITA-AVK-6.0 Cryo, ITA-AVK-6 CR64, ITA-AVK-6.0 CR64, ITA-AVK-6.8, ITA-AVK-7, ITA-AVK-7.0, ITA-AVK-8.1, ITA-AVK-8.2, ITA-AVK-8.3, ITA-AVK-9.1, ITA-AVK-9.2, ITA-AVK-9.3, ITA-AVK-10, ITA-AVK-10.0, ITA-AVK-11, ITA-AVK-11.0, ITA-AVK-12, ITA-AVK-12.0, ITA-AVK-13, ITA-AVK-13.0
|
Наименование характеристики |
Значение характеристики для исполнения | ||||||||||
|
ITA- (ITA-AVK-)* | |||||||||||
|
3/ 3.0 |
5/5.0/ 6/6.0 |
7/ 7.0 |
10/ 10.0 |
11/ 11.0 |
12/ 12.0 |
13/ 13.0 |
3 Cryo /3.0 Cryo |
3 CR64 /3.0 CR64 |
6 Cryo /6.0 Cryo |
6 CR64 /6.0 CR64 | |
|
Диапазон измерений уровня жидкости (уровня границы раздела сред жидкостей), мм |
от 200 до 5000 | ||||||||||
|
Пределы допускаемой абсолютной погрешности измерений и преобразований уровня жидкости (уровня границы раздела сред жидкостей), мм |
±5 | ||||||||||
|
Разрешающая способность индикаторной рейки, мм |
±2,5 | ||||||||||
|
* - могут поставляться по заказу совместно с преобразователем для передачи измерительной информации по унифицированному аналоговому выходному сигналу силы постоянного тока от 4 до 20 мА и цифровым выходным сигналам HART, PA и FF. | |||||||||||
Таблица 3 - Основные технические характеристики уровнемеров исполнений ITA-3, ITA-3.0, ITA-3 Cryo, ITA-3.0 Cryo, ITA-3 CR64, ITA-3.0 CR64, ITA-5, ITA-5.0, ITA-5.5, ITA-6, ITA-6.0, ITA-6 Cryo, ITA-6.0 Cryo, ITA-6 CR64, ITA-6.0 CR64, ITA-10, ITA10.0, ITA-11, ITA-11.0, ITA-12, ITA-12.0, ITA-13, ITA-13.0, ITA-AVK-3, ITA-AVK-3.0, ITA-AVK-3 Cryo, ITA-AVK-3.0 Cryo, ITA-AVK-3 CR64, ITA-AVK-3.0 CR64, ITA_AVK-3.5, ITA-AVK-3.8, ITA-AVK-4, ITA-AVK-4.0, ITA-AVK-4.1, ITA-AVK-4.1.0, ITA-AVK-5, ITA-AVK-5.0, ITA-AVK-5.5, ITA-AVK-6, ITA-AVK-6.0, ITA-AVK-6 Cryo, ITA-AVK-6.0 Cryo, ITA-AVK-6 CR64, ITA-AVK-6.0 CR64, ITA-AVK-6.8, ITA-AVK-7, ITA-AVK-7.0, ITA-AVK-8.1, ITA-AVK-8.2, ITA-AVK-8.3, ITA-AVK-9.1, ITA-AVK-9.2, ITA-AVK-9.3, ITA-AVK-10, ITA-AVK-10.0, ITA-AVK-11, ITA-AVK-11.0, ITA-AVK-12, ITA-AVK-12.0, ITA-AVK-13, ITA-AVK-13.0
|
Наименование характеристики |
Значение характеристики для исполнения | ||||||||||
|
ITA- (ITA-AVK-)* | |||||||||||
|
3/ 3.0 |
5/5.0/ 6/6.0 |
7/ 7.0 |
10/ 10.0 |
11/ 11.0 |
12/ 12.0 |
13/ 13.0 |
3 Cryo /3.0 Cryo |
3 CR64 /3.0 CR64 |
6 Cryo /6.0 Cryo |
6 CR64 /6.0 CR64 | |
|
Минимальная плотность рабочей среды, кг/дм3 |
от 0,35 до 2,00** | ||||||||||
|
Диапазон температуры рабочей среды, °С |
от -50 до +400 |
от -200 до +100 | |||||||||
|
Максимальное рабочее давление, МПа |
1,6 |
4,0 |
6,4 |
10 |
16 |
25 |
32 |
1,6 |
1,6 |
4,0 |
4,0 |
|
Диапазоны выходного унифицированного аналогового сигнала силы постоянного тока, мА |
от 0 до 20; от 4 до 20 | ||||||||||
|
Выходной цифровой сигнал |
HART; Profibus PA; Foundation Fieldbus | ||||||||||
|
Напряжение питания постоянного тока, В |
от 8 до 35 | ||||||||||
|
Вид взрывозащиты |
II Ga c T6 X; 1ExdIICT6,T4 X | ||||||||||
|
Рабочие условия измерений:
|
от -40 до +85 до 95 | ||||||||||
|
Габаритные размеры (высотахдлинахширина), мм, не более |
6000x250x250 | ||||||||||
|
Масса, кг, не более |
от 50 до 250** | ||||||||||
|
Средняя наработка на отказ, ч |
50000 | ||||||||||
|
Средний срок службы, лет |
30 | ||||||||||
|
* - могут поставляться по заказу совместно с преобразователем для передачи измерительной информации по унифицированному аналоговому выходному сигналу силы постоянного тока от 4 до 20 мА и цифровым выходным сигналам HART, PA и FF; ** - в зависимости от исполнения. | |||||||||||
Таблица 4 - Метрологические характеристики уровнемеров исполнений ITA-3.5, ITA-3.8, ITA-4, ITA-4.0, ITA-4.1, ITA-4.1.0, ITA-6.8, ITA-7, ITA-7.0, ITA-8.1, ITA-8.2, ITA-8.3, ITA-9.1, ITA-9.2, ITA-9.3, ITA-AVK-3, ITA-AVK-3.0, ITA-AVK-3 Cryo, ITA-AVK-3.0 Cryo, ITA-AVK-3 CR64, ITA-AVK-3.0 CR64, ITA-AVK-3.5, ITA-AVK-3.8, ITA-AVK-4, ITA-AVK-4.0, ITA-AVK-4.1, ITA-AVK-4.1.0, ITA-AVK-5, ITA-AVK-5.0, ITA-AVK-5.5, ITA-AVK-6, ITA-AVK-6.0, ITA-AVK-6 Cryo, ITA-AVK-6.0 Cryo, ITA-AVK-6 CR64, ITA-AVK-6.0 CR64, ITA-AVK-6.8,
ITA-AVK-7, ITA-AVK-7.0, ITA-AVK-8.1, ITA-AVK-8.2, ITA-AVK-8.3, ITA-AVK-9.1, ITA-AVK-9.2, ITA-AVK-9.3, ITA-AVK-10, ITA-AVK-10.0, ITA-AVK-11, ITA-AVK-11.0, ITA-AVK-12, ITA-AVK-12.0, ITA-AVK-13, ITA-AVK-13.0 и модификаций ITA-T1S, ITA-T1R
|
Наименование характеристики |
Значение характеристики для исполнения | |||||||||||
|
ITA- (ITA-AVK-)* |
ITA- T1S/ T1R | |||||||||||
|
3.5/ 5.5 |
3.8 |
6.8 |
4/ 4.0 |
4.1/ 4.1.0 |
8.1 |
8.2 |
8.3 |
9.1 |
9.2 |
9.3 | ||
|
Диапазон измерений уровня жидкости (уровня |
от |
от 200 до |
от |
от | ||||||||
|
границы раздела сред жидкостей), мм |
200 |
200 |
от 300 до |
от 200 до 5000 * |
от 200 до 2500 |
300 | ||||||
|
до |
1700 |
до |
2750 |
до | ||||||||
|
3100 |
2800 |
6000 | ||||||||||
|
Пределы допускаемой абсолютной погрешности измерений и преобразований уровня жидкости (уровня границы раздела сред жидкостей), мм |
±5 |
±5; ±10; ±20 | ||||||||||
|
Разрешающая способность индикаторной рейки, мм |
±2,5 |
- | ||||||||||
* - могут поставляться по заказу совместно с преобразователем для передачи измерительной информации по унифицированному аналоговому выходному сигналу силы постоянного тока от 4 до 20 мА и цифровым выходным сигналам HART, PA и FF.
Таблица 5 - Основные технические характеристики уровнемеров исполнений ITA-3.5, ITA-3.8, ITA-4, ITA-4.0, ITA-4.1, ITA-4.1.0, ITA-6.8, ITA-7, ITA-7.0, ITA-8.1, ITA-8.2, ITA-8.3, ITA-9.1, ITA-9.2, ITA-9.3, ITA-AVK-3, ITA-AVK-3.0, ITA-AVK-3 Cryo, ITA-AVK-3.0 Cryo, ITA-AVK-3 CR64, ITA-AVK-3.0 CR64, ITA-AVK-3.5, ITA-AVK-3.8, ITA-AVK-4, ITA-AVK-4.0, ITA-AVK-4.1, ITA-AVK-4.1.0, ITA-AVK-5, ITA-AVK-5.0, ITA-AVK-5.5, ITA-AVK-6, ITA-AVK-6.0, ITA-AVK-6 Cryo, ITA-AVK-6.0 Cryo, ITA-AVK-6 CR64, ITA-AVK-6.0 CR64, ITA-AVK-6.8, ITA-AVK-7, ITA-AVK-7.0, ITA-AVK-8.1, ITA-AVK-8.2, ITA-AVK-8.3, ITA-AVK-9.1, ITA-AVK-9.2, ITA-AVK-9.3, ITA-AVK-10, ITA-AVK-10.0, ITA-AVK-11, ITA-AVK-11.0, ITA-AVK-12, ITA-AVK-12.0, ITA-AVK-13, ITA-AVK-13.0 и модификаций ITA-T1S, ITA-T1R
|
Наименование характеристики |
Значение характеристики для исполнения | ||||||||||||
|
ITA- (ITA-AVK-)* |
ITA- T1S/ T1R | ||||||||||||
|
3.5/ 5.5 |
3.8 |
6.8 |
4/ 4.0 |
4.1/ 4.1.0 |
8.1 |
8.2 |
8.3 |
9.1 |
9.2 |
9.3 | |||
|
Минимальная плотность рабочей среды, кг/дм3 |
0,57 |
0,77 |
0,68 |
0,35 |
0,75 |
0,65 |
0,85 |
0,7 |
0,5 | ||||
|
Диапазон температуры рабочей среды, °С |
от |
-50 до +160 |
от -50 до +400 |
от -30 до +60 |
от -10 до +80 |
от -40 до +120 |
от -30 до +60 |
от -10 до +80 |
от -40 до +120 |
от -10 до +100 | |||
|
Максимальное рабочее давление, МПа |
1,6 |
4,0 |
1,6 |
0,1 |
0,6 |
4,0 | |||||||
|
Диапазоны выходного унифицированного аналогового сигнала силы постоянного тока, мА |
от 0 до 20; от 4 до 20 |
от 4 до 20 | |||||||||||
|
Выходной цифровой сигнал |
HART; Profibus PA; Foundation Fieldbus |
HART | |||||||||||
|
Напряжение питания постоянного тока , В |
от 8 до 35 | ||||||||||||
|
Вид взрывозащиты |
II Ga c T6 X; 1ExdIICT6,T4 X | ||||||||||||
|
Рабочие условия измерений: - температура окружающей среды, °С |
от -40 до +85 |
от -40 до +60 | |||||||||||
|
- относительная влажность окружающего воздуха при температуре окружающего воздуха +35 °С, % |
до 95 |
до 95 | |||||||||||
|
Габаритные размеры (высотахдлинахширина), мм, не более |
4000 250 250 |
26005 2505 250 |
37005 2505 250 |
600055005 500 |
600052505250 |
600055005500 |
6000х 2505 250 | ||||||
Окончание таблицы 5
|
Наименование характеристики |
Значение характеристики для исполнения | |||||||||||
|
ITA- (ITA-AVK-)* |
ITA- T1S/ T1R | |||||||||||
|
3.5/ 5.5 |
3.8 |
6.8 |
4/ 4.0 |
4.1/ 4.1.0 |
8.1 |
8.2 |
8.3 |
9.1 |
9.2 |
9.3 | ||
|
Масса, кг, не более |
от 50 до 250** | |||||||||||
|
Средняя наработка на отказ, ч |
50000 | |||||||||||
|
Средний срок службы, лет |
30 | |||||||||||
|
* - могут поставляться по заказу совместно с преобразователем для передачи измерительной информации по унифицированному аналоговому выходному сигналу силы постоянного тока от 4 до 20 мА и цифровым выходным сигналам HART, PA и FF; ** - в зависимости от исполнения. | ||||||||||||
