Номер по Госреестру СИ: 76043-19
76043-19 Уровнемеры магнитные поплавковые
(Maglink 5***)
Назначение средства измерений:
Уровнемеры магнитные поплавковые Maglink 5*** (далее - уровнемеры) предназначены для измерений уровня жидкости и уровня границы раздела сред жидкостей и преобразований измерительной информации в выходной аналоговый сигнал силы постоянного тока.
Внешний вид.
Уровнемеры магнитные поплавковые
Рисунок № 1
Программное обеспечение
Встроенное программное обеспечение (далее - ПО) (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики уровнемеров нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в защищенную от записи память микропроцессора уровнемеров предприятием-изготовителем и недоступна для потребителя.
Конструкция уровнемеров исключает возможность несанкционированного влияния на встроенное ПО уровнемеров и измерительную информацию.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
микропрограмма |
Номер версии (идентификационный номер ПО) |
- |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на корпус уровнемеров в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к уровнемерам магнитным поплавковым Maglink 5***
ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу ИЦРМ-МП-016-19 «Уровнемеры магнитные поплавковые Maglink 5***. Методика поверки», утвержденному ООО «ИЦРМ» 12.04.2019 г.
Основные средства поверки:
- стенд для поверки и калибровки средств измерений уровня ЭЛМЕТРО СПУ
(регистрационный номер в Федеральном информационном фонде 56506-14);
- рулетка измерительная металлическая Р20Н2Г (регистрационный номер в
Федеральном информационном фонде 60606-15);
- термометр стеклянный лабораторный ТЛ-4м серии «Labtex» (регистрационный
номер в Федеральном информационном фонде 28208-09);
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде
25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке.
Изготовитель
Intra-Automation GmbH, Германия
Адрес: Otto Hahn Str., 20 D-41515 Grevenbroich, Германия Телефон: +49 21 81/75665
Факс: +49 21 81/64492
E-mail: mfo@mtra-automation.de
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии» (ООО «ИЦРМ»)Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия уровнемеров основан на использовании закона сообщающихся сосудов. При изменении уровня жидкости в емкости, поплавок перемещается вверх или вниз вдоль направляющей трубки, и изменение уровня передается посредством магнитной связи через следящий магнит и механически через трос на индикаторный механизм и индицируется стрелками на круговом циферблате. В стандартном исполнении красная стрелка и красная шкала служат для индикации в метрах, а черная стрелка и черная шкала - в сантиметрах.
Уровнемеры состоят из индикаторной головки, смонтированной непосредственно на герметично изолированной от внутреннего пространства емкости направляющей трубке, снаружи которой перемещается поплавок с размещенным внутри него кольцевым магнитом. В индикаторной головке на передаточном механизме закреплен наматывающийся на барабан трос из нержавеющей стали, другим своим концом прикрепленный к стопорной шайбе, которая через компенсирующий трос связана со следящим магнитом, перемещающимся внутри направляющей трубки. Вес следящего магнита компенсируется пружинным приводом в передаточном механизме.
Для передачи измерительной информации уровнемеры могут оснащаться преобразователем с выходным унифицированным аналоговым сигналом силы постоянного тока.
Для обеспечения сигнализации предельных уровней уровнемеры могут оснащаться бесконтактными переключателями или микровыключателями (реле с переключающим контактом).
В зависимости от наличия/отсутствия взрывозащиты уровнемеры выпускаются в двух исполнениях: Maglink 5300 (исполнение без взрывозащиты) и Maglink 5400 (исполнение со взрывозащитой).
Индикаторная головка изготавливается в одном из трех исполнений, отличающихся способом применения, материалом и габаритными размерами:
-
- изготавливается в плоском корпусе из алюминия и стекла и применяется только для индикации;
-
- изготавливается в глубоком корпусе из алюминия и стекла, имеющем дополнительную крышку с задней стороны, и применяется для индикации, сигнализации и преобразовании сигнала;
-
- изготавливается в навигационном корпусе из специальной стали и макролона и
применяется на судах только для индикации.

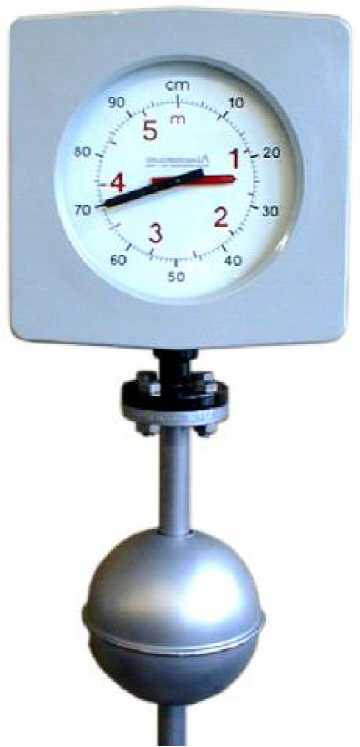

Общий вид уровнемеров приведен на рисунке 1.
Рисунок 1 - Общий вид уровнемеров
Метрологические характеристики уровнемеров представлены в таблице 2. Основные технические характеристики уровнемеров приведены в таблице 3.
Таблица 2 - Метрологические характеристики уровнемеров
Наименование характеристики |
Значение |
Диапазон измерений уровня жидкости (уровня границы раздела сред жидкостей), мм |
от 500 до 6000 |
Пределы допускаемой абсолютной погрешности измерений и преобразований уровня жидкости (уровня границы раздела сред жидкостей), мм |
±5 |
Вариация показаний, мм |
5 |
Таблица 3 - Основные технические характеристики уровнемеров
Наименование характеристики |
Значение |
Минимальная плотность рабочей среды в зависимости от типа поплавка, кг/дм3 |
от 0,35 до 0,8 |
Диапазон температуры рабочей среды, °С |
от -40 до +250 |
Максимальное рабочее давление в зависимости от типа поплавка, МПа |
от 0,35 до 2,5 |
Диапазоны выходного унифицированного аналогового сигнала силы постоянного тока, мА |
от 0 до 20; от 4 до 20 |
Напряжение питания постоянного тока, В |
от 12 до 30 |
Вид взрывозащиты (для исполнения Maglink 5400) |
2ExedIICT4 X или 0ExiaIICT4 X |
Рабочие условия измерений:
|
от -40 до +66 до 95 |
Габаритные размеры, мм, не более:
(ширинахвысотахглубина)
|
325х325х91 325х325х200 325х325х135 34x6000 |
Масса, кг, не более |
38 |
Средняя наработка на отказ, ч |
60000 |
Средний срок службы, лет |
30 |
