Принцип действия расходомеров ITABAR моделей IB и FT основан на измерении массового и объемного расходов жидкости, газа и пара методом переменного перепада давлений.

Расходомеры ITABAR моделей IB и FT состоят из следующих частей:

• - Расходомерный зонд ITABAR;

• - Датчик давления измерительный VEGADIF 65;

• - Преобразователь давления измерительный VEGABAR 52;

• - Термопреобразователь сопротивления платиновый Pt100;

• - Вычислитель DigiFlow 515.

Основным элементом расходомеров ITABAR моделей IB и FT является

расходомерный зонд ITABAR, на котором возникает перепад давлений, пропорциональный расходу. Расходомерный зонд ITABAR представляет собой погружную конструкцию. Расходомерный зонд ITABAR устанавливается фронтальной частью навстречу потоку. В центре фронтальной поверхности профиля по всей длине располагаются щелевые пазы, которые совместно с камерой воспринимают динамическое давление, а отверстия на тыльной стороне профиля воспринимают давление разрежения. Возникающий перепад давлений между камерами пропорционален расходу.

измерительного VEGADIF 65 (преобразователь разности давлений) трех- и пятивентильными блоками. Датчик давления измерительный VEGADIF 65 преобразует перепад давления в унифицированный выходной токовый сигнал 4-20 мА, пропорциональный расходу. Вычислитель DigiFlow 515 осуществляет в реальном времени сбор, обработку, архивирование, отображение и передачу измеренной информации.

ний давления и температуры, полученных с преобразователя давления измерительного VEGABAR 52 и термопреобразователя сопротивления платинового Pt100.

Расходомеры ITABAR моделей IB и FT имеют следующие исполнения:

- для измерения расхода и количества жидкости и газа:

IBR-15/20/21/25/26/35/36 - стандартный монтаж, с резьбовым присоединением; IBF-15/20/21/25/26/35/36/65/66 - стандартный монтаж, с фланцевым присоединением; IBF-100 стандартный монтаж, с фланцевым присоединением для измерения расхода

топочного газа;

FTN-20/21/25/26/35/36 - монтаж под давлением, с резьбовым присоединением;

FTM-20/21/25/26/35/36 - монтаж под давлением, с резьбовым присоединением и направляющими стержнями;

FTH-20/21/25/26/35/36/65/66 - монтаж под давлением, с фланцевым присоединением и направляющими стержнями.

- для измерения расхода и количества пара:

IBRD-15/20/21/25/26/35/36 - стандартный монтаж, с резьбовым присоединением;

IBFD-15/20/21/25/26/35/36 стандартный монтаж, с фланцевым присоединением;

IBFD-26/Зб-НТ стандартный монтаж, с фланцевым присоединением для перегретого пара;

IBFD-26/36-HTG стандартный монтаж, в полностью сварном исполнении для перегретого пара;

FTMD-20/21/25/26/35/36 монтаж под давлением, с резьбовым присоединением и направляющими стержнями;

FTHD-20/21/25/26/35/36 монтаж под давлением, с фланцевым присоединением и направляющими стержнями.

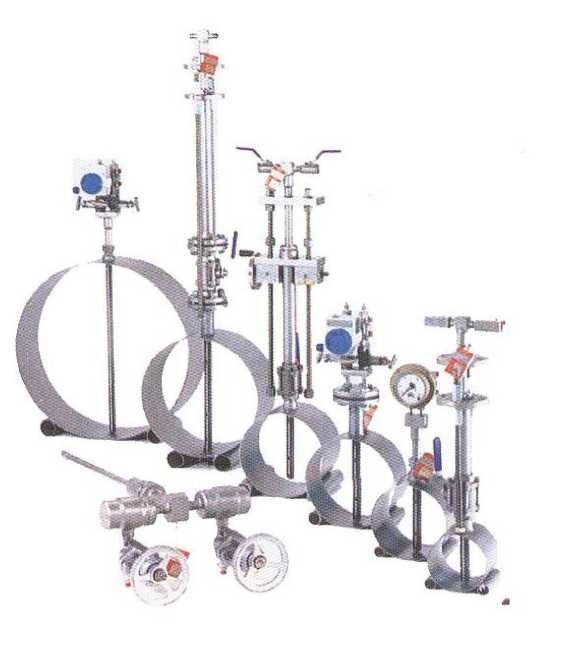

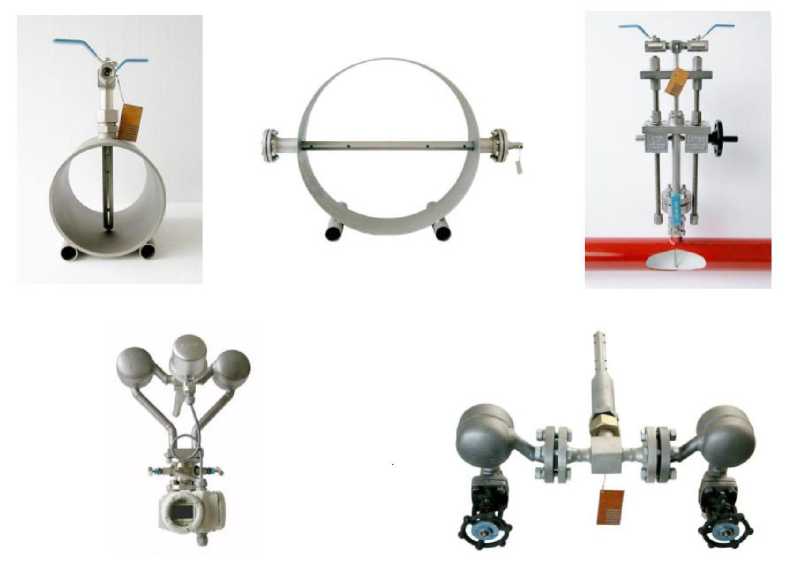

Рисунок 2 Общий вид расходомеров ITABAR моделей IB и FT

Программное обеспечение расходомеров ITABAR моделей IB и FT встроенное.

Функции программного обеспечения: индикация скорректированного массового и объемного расходов, а также суммарных количеств расхода; компенсация температуры и давления; обработка сигнала 4-20 мА или частотного сигнала как входного сигнала расхода; возможность обработки сигналов от 2 преобразователей перепада давления с двумя разными диапазонами измерения на одном первичном преобразователе; управление блоком продувки зонда с сохранением измеренного значения; выход регистрации данных.

Идентификационные данные программного обеспечения расходомеров ITABAR мо-

от непреднамеренных и преднамеренных изменений соответствует уровню А по МИ 32862010.

В программном обеспечении предусмотрена защита паролем от несанкционированного доступа к текущим данным и параметрам настройки.

Программное обеспечение не влияет на метрологические характеристики расходомеров ITABAR моделей IB и FT.

• - Расходомер ITABAR моделей IB и FT - 1 шт.;

• - Руководство по эксплуатации - 1 экз.;

• - Методика поверки - 1 экз.

Диаметр условного прохода, мм

Скорость потока, м/с

• - жидкость

• - газ

• - пар

Пределы допускаемой относительной погрешности расходомера, %, Выходной токовый сигнал, мА Температура измеряемой жидкости, пара или газа в измерительном трубопроводе, ^оС Давление измеряемой жидкости, пара или газа в измерительном трубопроводе, МПа, не более Напряжение питания, В

Частота, Гц

Габаритные размеры, мм, не более

Масса, кг, не более

Условия эксплуатации:

• - температура окружающего воздуха , °С

• - относительная влажность окружающего воздуха, %

• - атмосферное давление, кПа

Средний срок службы, лет, не менее
