Номер по Госреестру СИ: 14943-19
14943-19 Солемеры
(СПИ11М - СПИ16М)
Назначение средства измерений:
Солемеры «СПИ11М - СПИ16М» (далее - солемеры) предназначены для непрерывного измерения массовой концентрации солей в пересчете на хлорид натрия в водных растворах (со-лесодержание) или удельного электрического сопротивления (УЭС) таких растворов.
Внешний вид.
Солемеры
Рисунок № 1
Внешний вид.
Солемеры
Рисунок № 2
Общие сведения
Дата публикации - 13.10.2019
Срок свидетельства - 19.04.2024
Номер записи - 172894
ID в реестре СИ - 790024
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - ЗАО "Аналитприбор-Мек"
Страна - АРМЕНИЯ
Населенный пункт - г.Гюмри
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой рейтинг организаций, осуществляющих периодическую поверку измерительных систем (ИС) и их элементов. Основное внимание уделено анализу рынка вторичных поверок за выбранный год. Рейтинг формируется по количеству выполненных поверок, доле рынка, оснащенности средствами поверки и эталонами.
Пользователь может выбрать интересующий год из выпадающего списка — доступны данные с 2019 по н.в.. После выбора года формируется таблица с результатами деятельности организаций.
Для каждой организации в отчете представлены:
- Место в рейтинге по числу поверок ИС и их элементов;
- Общее количество поверок за год и доля ИС в этих поверках;
- Доля на рынке по ИС и по извещениям о непригодности;
- Количество извещений о непригодности;
- Оснащенность средствами поверки и эталонами по данным ФГИС АРШН;
- Число типов СИ ИС и их элементов, поверяемых организацией.
Все данные удобно представлены в виде интерактивной таблицы с возможностью поиска, фильтрации и экспорта. Таблица включает более 300 организаций и поддерживает пагинацию.
Отчет дополнен общей сводной статистикой по количеству уникальных организаций, эталонов (ГЭТ, эталоны единиц, СИ в роли эталонов) и поверок по категориям. Также приведены сведения о применяемых ГЭТ и количестве поверок, прослеживаемых до каждого из них.
Отчет RT_56 предназначен для специалистов метрологических служб, руководителей органов поверки и регуляторов, позволяя анализировать рынок, выявлять активных участников и оценивать распределение поверочной активности в разрезе организаций и регионов.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1594 от 2016.10.18 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№932 от 2005.07.14 О предоставлении лицензии на осуществление деятельности по изготовлению и ремонту средств измерений ФГУП ЭЗАН
№2270 от 2017.10.30 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№1929 от 2019.08.19 Об утверждении типов средств измерений
№1968 от 2022.08.08 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Зерно, продукты его переработки и маслосемена" (ТК 002)
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
Наличие аналогов СИ: Солемеры (СПИ11М - СПИ16М)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ЗАО "Аналитприбор-Мек"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
74095-19 01.11.2022 |
Сигнализаторы солесодержания, СПС-01 ЗАО "Аналитприбор-Мек" (АРМЕНИЯ г.Гюмри) |
ОТ МП |
2 года |
|
74081-19 01.11.2022 |
Сигнализаторы солесодержания, СПС-02 ЗАО "Аналитприбор-Мек" (АРМЕНИЯ г.Гюмри) |
ОТ МП |
2 года |
|
74703-19 29.08.2023 |
Солемеры показывающие сигнализирующие, САМ01 ЗАО "Аналитприбор-Мек" (АРМЕНИЯ г.Гюмри) |
ОТ МП |
2 года |
|
75003-19 08.02.2024 |
Солемеры измерительно-сигнализирующие, ИСС1 ЗАО "Аналитприбор-Мек" (АРМЕНИЯ г.Гюмри) |
ОТ МП |
2 года |
|
14943-19 19.04.2024 |
Солемеры, СПИ11М - СПИ16М ЗАО "Аналитприбор-Мек" (АРМЕНИЯ г.Гюмри) |
ОТ МП |
2 года |
|
76266-19 19.06.2024 |
Сигнализаторы солесодержания, СПС07M - СПС14М ЗАО "Аналитприбор-Мек" (АРМЕНИЯ г.Гюмри) |
ОТ МП |
2 года |
|
76820-19 05.08.2024 |
Сигнализаторы солесодержания, СПС03 - СПС06 ЗАО "Аналитприбор-Мек" (АРМЕНИЯ г.Гюмри) |
ОТ МП |
1 год |
|
76819-19 05.08.2024 |
Солемеры, СПИ03, СПИ04 ЗАО "Аналитприбор-Мек" (АРМЕНИЯ г.Гюмри) |
ОТ МП |
1 год |
Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.
Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.
Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.
На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- год
- страна
- кол-во поверок
Бесплатный
Кто поверяет Солемеры (СПИ11М - СПИ16М)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Солемеры (СПИ11М - СПИ16М)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта, руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к солемерам «СПИ11М - СПИ16М»
Приказ Федерального агентства по техническому регулированию и метрологии от 27.12.18 г. № 2771 «Об утверждении государственной поверочной схемы для средств измерений удельной электрической проводимости жидкостей».
ГОСТ Р 8.722-2010 ГСИ. Анализаторы жидкости кондуктометрические. Методика поверки.
ТУРА25-181-95 Солемеры «СПИ11М - СПИ16М». Технические условия
Поверка
Поверкаосуществляется по документу АЖУ2.840.143 МИ «Солемеры «СПИ11М -СПИ16М» Методика поверки», утвержденному ЗАО «Национальный Институт Метрологии Республики Армения» 19.04.2019 г.
Основные средства поверки:
-
- кондуктометр лабораторный КЛ-С-1, рег. № 46635-11;
-
- кондуктометр - солемер МАРК - 602, рег. № 25807-16;
-
- натрий хлористый химически чистый ГОСТ 4233-77;
-
- вода дистиллированная ГОСТ 6709-72.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт в виде наклейки
Изготовитель
Закрытое акционерное общество «Аналитприбор-Мек» (ЗАО «Аналитприбор-Мек»), Республика Армения
ИНН 05518664
Адрес: 3109, Республика Армения, г. Гюмри, ул. Хримяна Айрика, д. 27
Тел./факс: 374 312/5-46-20
E-mail: Analitpribor-Mek@mail.ru
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77/(495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Работа солемера основана на кондуктометрическом методе анализа. Принцип действия солемера состоит в измерении удельной электрической проводимости водных растворов солей, функционально связанной с их концентрацией (солесодержанием). Удельная электрическая проводимость анализируемого раствора в измерительной ячейке датчика преобразуется в электрическое сопротивление ее чувствительного элемента. С помощью измерительного преобразователя сопротивление чувствительного элемента датчика преобразуется в электрический сигнал постоянного тока, который подается на вход универсального вольтметра.
Солемеры состоят из измерительных преобразователей ПИН09М - ПИН14М и датчика ДСВ31М.
Преобразователь измерительный ПИН09М выполнен в виде отдельно собранного шасси, на котором закреплены все функциональные узлы преобразователя. Шасси помещен в водозащищенный корпус с четырьмя сальниками для ввода кабелей.
Крышка преобразователя крепится к корпусу с помощью барашковых гаек.
Корпус и крышка преобразователя литые, из алюминиевого сплава.
Преобразователи ПИН10М; ПИН11М; ПИН13М и ПИН14М конструктивно выполнены одинаково и состоят из корпуса, в котором помещен элемент преобразователя.
Элемент преобразователей имеет кассетное исполнение и представляет собой каркас с закрепленной на нем панелью с печатными платами.
Корпус преобразователей литой, из алюминиевого сплава. С боковой стороны корпуса размещена коробка ввода кабелей.
Преобразователь ПИН12М имеет кассетную конструкцию, изготовленную из алюминиевых листов и угольников. Кассета состоит из лицевой и задней панели и двух боковых пластин, которые помещены в корпус. Материал корпуса - алюминиевый сплав.
Измерительные преобразователи ПИН09М - ПИН14М обеспечивают выдачу на вход вольтметра аналоговых выходных сигналов от 0 до 10 В или от 4 до 20 мА (по требованию заказчика).
Датчики ДСВ31М представляют собой металлический цилиндрический корпус, в котором расположены чувствительный элемент (измерительная ячейка) и термокомпенсатор с сопротивлением 818,4 Ом при плюс 20 °С для устранения влияния температуры пробы на результат измерения солесодержания, работающий в диапазоне от плюс 2 до плюс 40 °С или от плюс 20 до плюс 100 °С (по выбору заказчика). В датчиках, используемых только для измерения УЭС, термокомпенсация отсутствует.
В зависимости от конструкции датчики делятся на проточные (ДСВ31М-01) и погружные (ДСВ31М - 02; ДСВ31М - 03; ДСВ31М - 04; ДСВ31М - 05).
Датчики отличаются друг от друга конструкцией и размерами измерительной ячейки. Корпусы датчиков выполнены из стали 08Х18Н10Т, из сплава ЗМ или из бронзы БрАЖНМц.
Датчики проточного типа имеют два штуцера: нижний - для входа воды, верхний - для выхода.
Погружные датчики предназначены для установки на емкость или в основной трубопровод с диаметром условного прохода (Ду) от 65 до 350 мм.

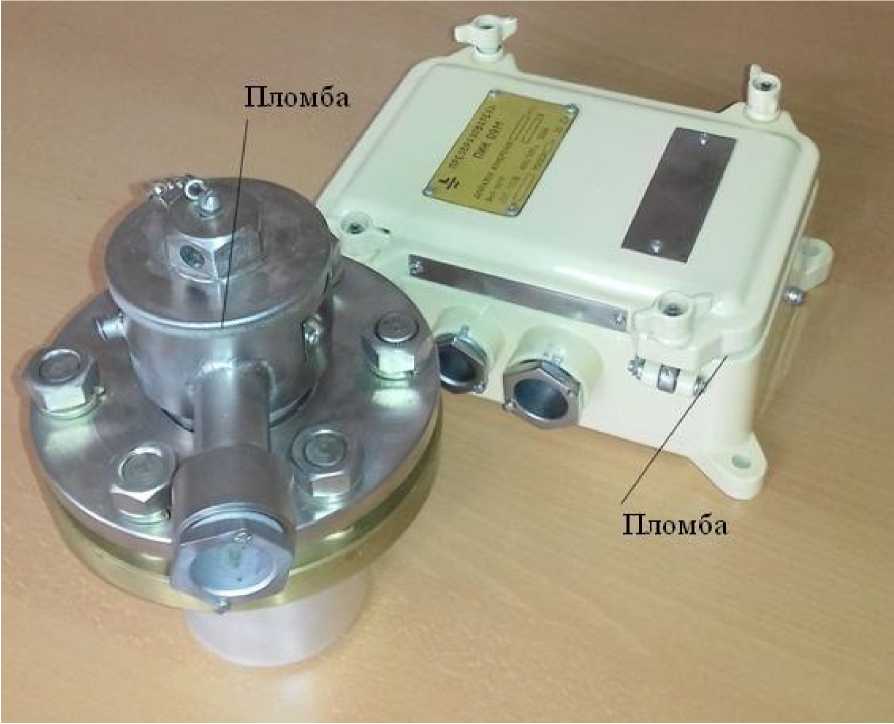

Общий вид солемера СПИ11 М приведен на рисунке 1.
