Номер по Госреестру СИ: 76819-19
76819-19 Солемеры
(СПИ03, СПИ04)
Назначение средства измерений:
Солемеры «СПИ03, СПИ04» (далее солемеры) предназначены для непрерывного измерения массовой концентрации солей (солесодержания) в пересчете на хлорид натрия в водных растворах.
Внешний вид.
Солемеры
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 05.08.2024
Номер записи -
ID в реестре СИ - 1011157
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - ЗАО "Аналитприбор-Мек"
Страна - АРМЕНИЯ
Населенный пункт - г.Гюмри
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник содержит сводную информацию из более чем 40 официальных баз данных по организациям, осуществляющим деятельность в области стандартизации, метрологии, аккредитации. Выборка организаций осуществлялась по общероссийскому классификатору видов экономической деятельности (ОКВЭД) по таким кодам видов деятельности как:
- 26.5 Производство контрольно-измерительных и навигационных приборов и аппаратов; производство часов
- 26.51 Производство инструментов и приборов для измерения, тестирования и навигации
- 26.51.8 Производство частей приборов и инструментов для навигации, управления, измерения, контроля, испытаний и прочих целей
- 26.51.7 Производство приборов и аппаратуры для автоматического регулирования или управления
- 71.12.62 Деятельность в области метрологии
- 71.12.64 Государственный контроль (надзор) за соблюдением требований технических регламентов
- 71.12.6 Деятельность в области технического регулирования, стандартизации, метрологии, аккредитации, каталогизации продукции
- 26.51.4 Производство приборов и аппаратуры для измерения электрических величин или ионизирующих излучений
- 26.52 Производство часов
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Название компании (сокращенное); ОГРН, ИНН, ОКВЭД, рег. дата; Юр. адрес; ФИО руководителя; Количество сотрудников; Сайты; Email; Телефон; Выручка, прибыль, руб.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2966 от 2019.12.10 Об утверждении типов средств измерений
Наличие аналогов СИ: Солемеры (СПИ03, СПИ04)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ЗАО "Аналитприбор-Мек"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
74095-19 01.11.2022 |
Сигнализаторы солесодержания, СПС-01 ЗАО "Аналитприбор-Мек" (АРМЕНИЯ г.Гюмри) |
ОТ МП |
2 года |
|
74081-19 01.11.2022 |
Сигнализаторы солесодержания, СПС-02 ЗАО "Аналитприбор-Мек" (АРМЕНИЯ г.Гюмри) |
ОТ МП |
2 года |
|
74703-19 29.08.2023 |
Солемеры показывающие сигнализирующие, САМ01 ЗАО "Аналитприбор-Мек" (АРМЕНИЯ г.Гюмри) |
ОТ МП |
2 года |
|
75003-19 08.02.2024 |
Солемеры измерительно-сигнализирующие, ИСС1 ЗАО "Аналитприбор-Мек" (АРМЕНИЯ г.Гюмри) |
ОТ МП |
2 года |
|
14943-19 19.04.2024 |
Солемеры, СПИ11М - СПИ16М ЗАО "Аналитприбор-Мек" (АРМЕНИЯ г.Гюмри) |
ОТ МП |
2 года |
|
76266-19 19.06.2024 |
Сигнализаторы солесодержания, СПС07M - СПС14М ЗАО "Аналитприбор-Мек" (АРМЕНИЯ г.Гюмри) |
ОТ МП |
2 года |
|
76820-19 05.08.2024 |
Сигнализаторы солесодержания, СПС03 - СПС06 ЗАО "Аналитприбор-Мек" (АРМЕНИЯ г.Гюмри) |
ОТ МП |
1 год |
|
76819-19 05.08.2024 |
Солемеры, СПИ03, СПИ04 ЗАО "Аналитприбор-Мек" (АРМЕНИЯ г.Гюмри) |
ОТ МП |
1 год |
Отчет позволяет оценить частоту использования эталонов в РФ.
Период исследований: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Отчет будет особенно полезен при осуществлении надзорной деятельности.
Входными фильтрами являются: минимальное количество поверок в год, год исследования (с функцией множественного выбора) и вид эталона(с функцией множественного выбора).
В отчете присутствуют перекрестные ссылки на иные отчеты.
Кто поверяет Солемеры (СПИ03, СПИ04)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Солемеры (СПИ03, СПИ04)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к солемерам «СПИ03, СПИ04»
Приказ Федерального агентства по техническому регулированию и метрологии от 27.12.18 г. № 2771 «Об утверждении государственной поверочной схемы для средств измерений удельной электрической проводимости жидкостей»
ГОСТ Р 8.722-2010 ГСИ. «Анализаторы жидкости кондуктометрические». Методика поверки
ТУ25-04-2371-74 «Солемеры «СПИ03, СПИ04» Технические условия»
Поверка
Поверкаосуществляется по документу АЖУ2.840.031 МИ «Солемеры «СПИ03, СПИ04». Методика поверки», утвержденному ЗАО «Национальный Институт Метрологии» Республики Армения 01.08.2019 г.
Основные средства поверки:
-
- кондуктометр лабораторный КЛ-С-1, рег. № 46635-11;
-
- кондуктометр - солемер МАРК - 602, рег. № 25807-16;
-
- натрий хлористый, «х. ч.» ГОСТ 4233-77;
-
- вода дистиллированная ГОСТ 6709-72.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят на свидетельство о поверке и (или) паспорт в виде наклейки
Изготовитель
Закрытое акционерное общество «Аналитприбор-Мек » (ЗАО «Аналитприбор-Мек») ИНН 05518664Адрес: 3109, Республика Армения, г. Гюмри, ул. Хримяна Айрика, д. 27 Тел./факс: 374 312/5-46-20
E-mail: Analitpribor-Mek@mail.ru
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологической службы»
(ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел.: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Работа солемера основана на кондуктометрическом методе анализа. Принцип действия солемера состоит в измерении удельной электрической проводимости водных растворов солей, функционально связанной с их концентрацией (солесодержанием). Удельная электрическая проводимость анализируемого раствора в измерительной ячейке датчика преобразуется в электрическое сопротивление ее чувствительного элемента. С помощью измерительного преобразователя сопротивление чувствительного элемента датчика преобразуется в электрический сигнал постоянного тока, который подается на вход универсального вольтметра.
Солемеры состоят из измерительных преобразователей ПИН03, ПИН04 и датчиков солености водных растворов проточного типа (ДСВ 20 - ДСВ 23) или погружного типа (ДСВ 24 - ДСВ 27).
Преобразователи измерительные ПИН03, ПИН04 имеют кассетную конструкцию. Кассета состоит из лицевой и задней панели и двух боковых пластин. Кассета в сборе помещена в корпус. Материал корпуса - алюминиевый сплав.
Измерительные преобразователи обеспечивают выдачу на вход вольтметра аналоговых выходных сигналов: ПИН03 - от 0 до 1 В, ПИН04 - от 0 до 10 В.
Датчики представляют собой металлический цилиндрический корпус, в котором расположены чувствительный элемент (измерительная ячейка) и термокомпенсатор с сопротивлением 818,4 Ом при плюс 20°С для устранения влияния температуры пробы на результат измерения солесодержания, работающий в диапазоне от плюс 2 до плюс 40°С или от плюс 20 до плюс 100°С (по выбору заказчика).
Датчики отличаются друг от друга конструкцией и размерами измерительной ячейки.
Корпусы датчиков ДСВ 20 и ДСВ 21 выполнены из стали 08Х18Н10Т, а ДСВ 22 и ДСВ 23 - из сплава ЗМ и имеют два штуцера: нижний - для входа воды, верхний - для выхода.
Датчики погружные (ДСВ 24 - ДСВ 27), предназначенные для установки на емкость или в основной трубопровод с диаметром условного прохода (Ду) от 65 до 100 мм, изготавливают из сплавов 3М и 7М или стали 08Х18Н10Т.
ДСВ 24 и ДСВ 25 имеют 5 исполнений (от 00 до 04), а ДСВ 26 и ДСВ 27 имеют 6 исполнений (от 00 до 05), отличающиеся друг от друга только конструктивно.

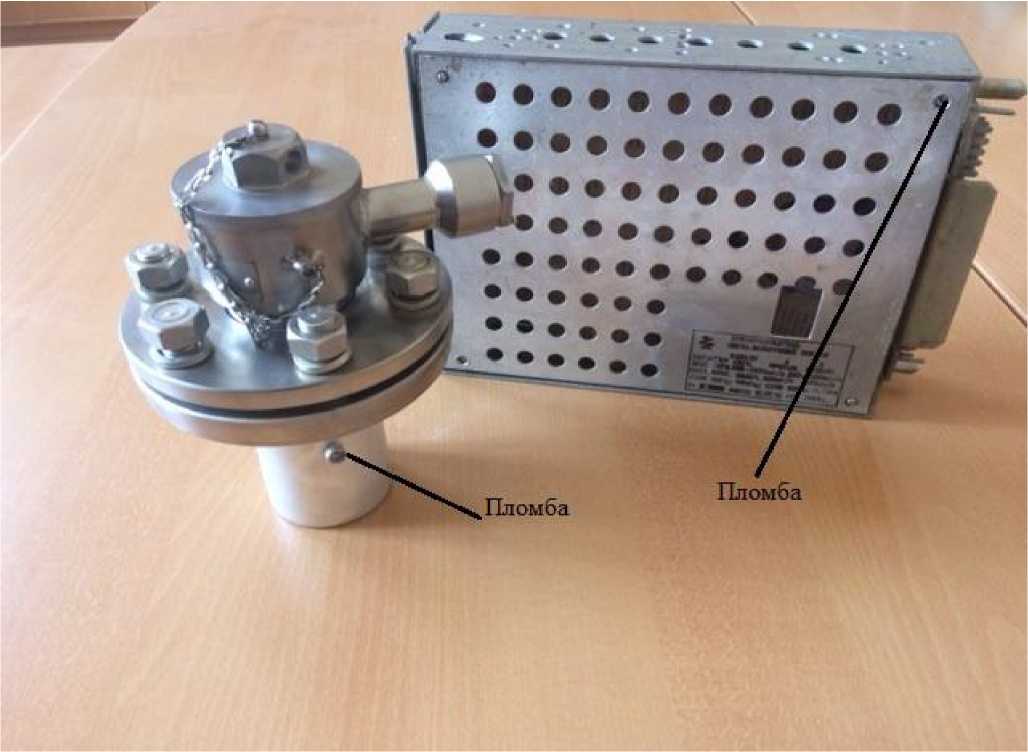

Общий вид солемеров СПИ03, СПИ04 приведен на рисунке 1.
Рисунок 1 - Общий вид солемеров «СПИ03, СПИ04»
Программное обеспечение отсутствует.
Комплект поставки солемеров «СПИ03, СПИ04» приведен в таблице 5.
Таблица 5 - Комплект поставки солемеров
|
Наименование |
Обозначение |
Количество, штук |
|
Преобразователь измерительный ПИН Комплект ЗИП в том числе: |
1 | |
|
- ключ гаечный торцевой |
АЖУ6.395.000 |
1 |
|
- съемник |
АЖУ6.894.004 |
1 |
|
- панель |
АЖУ6.122.255 |
1 |
|
-элемент |
1Е5.121.278 |
1 |
|
Датчик ДСВ* Комплект ЗИП в том числе: - термокомпенсатор |
АЖУ5.865.005 |
1 |
|
- съемник |
АЖУ8.896.000 |
1 |
|
- прокладка |
АЖУ7.840.003 |
1 |
|
- прокладка |
АЖУ7.840.006 |
1 |
|
- ключ |
2Б8.675.031 |
1 |
|
паспорт |
1 | |
|
Руководство по эксплуатации |
2.840.031 РЭ |
1 |
|
Паспорт |
АЖУ2.840.031 ПС |
1 |
|
Методика поверки |
АЖУ2.840.031МИ |
1 |
|
* Тип датчика согласовывается с заказчиком | ||
Метрологические характеристики приведены в таблицах 1 и 2. Основные технические характеристики приведены в табл. 3, масса и габаритные размеры элементов солемеров - в табл. 4.
Таблица 1 - Метрологические характеристики солемеров
|
Тип датчика |
Значение постоянной датчика ДСВ (К, м-1) |
Диапазон измерений солесодержания (С, мг/дм3) |
|
20 и 24 |
0,2 |
от 1 до 10 от 4 до 40 |
|
21 и 25 |
2 |
от 2 до 20 от 4 до 40 |
|
22 и 26 |
20 |
от 10 до 100 от 40 до 400 |
|
23 и 27 |
200 |
от 100 до 1000 от 400 до 4000 |
Таблица 2 - Метрологические характеристики солемеров
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной приведенной погрешности измерений соле-содержания, % от верхнего предела диапазона измерений |
±6 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений солесодержания, возникающей от изменения температуры окружающей среды в условиях эксплуатации, на каждые 10°С от +20°С, % от верхнего предела диапазона измерений |
±0,5 |
Таблица 3 - Основные технические характеристики солемеров
|
Наименование характеристики |
Значение |
|
Параметры контролируемой воды:
|
от +2 до +100 10 |
|
Потребляемая мощность, Вт, не более |
15 |
|
Срок безотказной работы солемера, ч, не менее |
5000 |
|
Средний срок службы солемера, лет |
10 |
|
Средняя наработка на отказ, ч |
25000 |
|
Условия эксплуатации: о
|
от 0 до +50 от 20 до 100 от 80 до 120 от 5 до 60 |
Таблица 4 - Масса и габаритные размеры элементов солемеров
|
Наименование элемента |
Масса, кг, не более |
Габаритные размеры, мм, не более | ||
|
высота |
ширина |
длина | ||
|
Преобразователи: - ПИН03; ПИН04 |
4,5 |
320 |
245 |
65,5 |
|
Датчики ДСВ |
15 |
375 |
115 |
180 |
