Номер по Госреестру СИ: 75826-19
75826-19 Датчики давления
(PSE)
Назначение средства измерений:
Датчики давления PSE (далее по тексту - датчики) предназначены для измерений и преобразований избыточного давления и разности давлений жидкостей и газов, а также разрежения газов в нормированный выходной сигнал постоянного тока или напряжения.
Внешний вид.
Датчики давления
Рисунок № 1
Внешний вид.
Датчики давления
Рисунок № 2
Внешний вид.
Датчики давления
Рисунок № 3
Внешний вид.
Датчики давления
Рисунок № 4
Внешний вид.
Датчики давления
Рисунок № 5
Внешний вид.
Датчики давления
Рисунок № 6
Внешний вид.
Датчики давления
Рисунок № 7
Знак утверждения типа
Знак утверждения типананосится на корпус датчика методом наклейки или иным методом, на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам давления PSEПриказ Росстандарта от 29.06.2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4 •IO4 Па
Техническая документация фирмы «SMC Corporation», Япония
Поверка
Поверкаосуществляется по документу МП 231-0063-2019 «ГСИ. Датчики давления PSE. Методика поверки» утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 25 марта 2019 г.
Основные средства поверки:
Калибраторы давления портативные Метран 501-ПКД-Р (регистрационный номер 22307-09).
Вольтметры цифровые универсальные В7-89 (регистрационный номер 72774-18).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт.
Заявитель
Общество с ограниченной ответственностью «ЭС ЭМ СИ Пневматик»(ООО «ЭС ЭМ СИ Пневматик»)
Юридический адрес: 199004, г. Санкт-Петербург, Средний пр. В.О., 36/40
Адрес: 196066, г. Санкт-Петербург, Московский пр., 212, БЦ «Московский», офис 0012 Телефон: (812) 718-54-45
Факс: (812) 718-54-49
Web-сайт: smc-pneumatik.ru
E-mail: info@smc-pneumatik.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713- 01-14
Web-сайт: www.vniim.ru
Принцип действия датчиков основан на упругой деформации чувствительного элемента, на который нанесены полупроводниковые тензорезисторы, соединенные в мостовую схему. Измеряемое давление подводится через штуцер в рабочую полость датчика. Под воздействием измеряемого давления чувствительный элемент деформируется, что приводит к изменению электрического сопротивления тензорезисторов и разбалансу мостовой схемы. При этом возникает электрический сигнал, пропорциональный измеряемому давлению, который поступает на вход электронного блока датчика, где преобразуется в нормированный выходной электрический сигнал постоянного тока или напряжения.
Конструктивно датчики выполнены в виде единого корпуса, в котором расположен чувствительный элемент и электронный блок.
Датчики имеют 22 модификации, которые отличаются диапазоном измерений давления, пределами погрешностей, значением испытательного давления и диапазоном рабочих температур. Датчики модификации PSЕ550 предназначены для измерений разности давлений, остальные модификации датчиков - для измерений избыточного давления и избыточного давления-разрежения.
Пломбировка корпуса датчика не предусмотрена.
Общий вид датчиков приведен на рисунках 1 - 7.

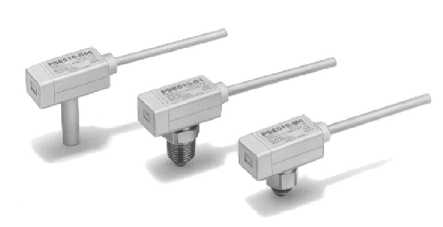

Рисунок 1 - Общий вид датчиков давления PSE модификаций PSE510; PSE511; PSE512

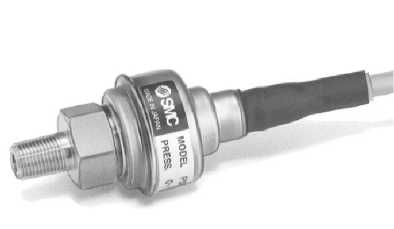

Рисунок 2 - Общий вид датчиков давления PSE модификации PSE520
Рисунок 3 - Общий вид
датчиков давления PSE модификаций PSE530; PSE531; PSE532;
PSE533

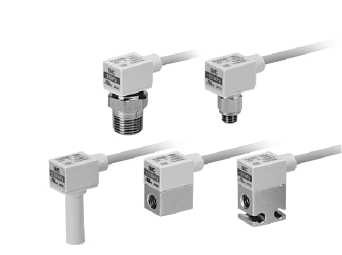

Рисунок 4 - Общий вид
датчиков давления PSE модификаций PSE540; PSE541; PSE543
Рисунок 5 - Общий вид датчиков давления PSE модификации PSE550

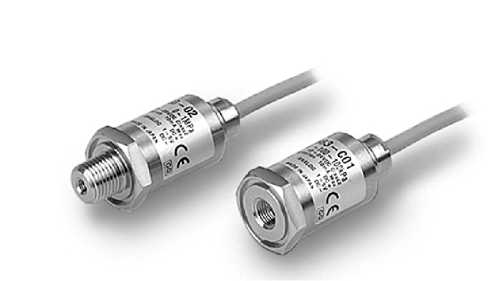

Рисунок 6 - Общий вид
датчиков давления PSE модификаций PSE560; PSE561; PSE563;
PSE564

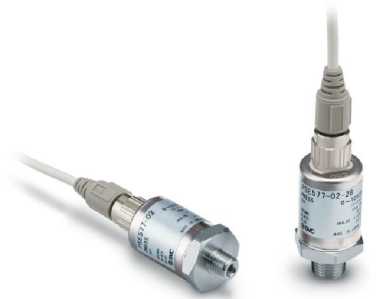

Рисунок 7 - Общий вид
датчиков давления PSE модификаций PSE570; PSE573; PSE574;
PSE575; PSE576; PSE577
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики датчиков модификаций PSE510; PSE511; PSE512; PSE520
Наименование характеристики |
Значение | |||
PSE510 |
PSE511 |
PSE512 |
PSE520 | |
Вид измеряемого давления |
избыточное | |||
Диапазон измерений давления, МПа |
от 0 до 1 |
от -0,1 до 0 |
от 0 до 0,1 |
от 0 до 1 |
Пределы допускаемой приведенной основной погрешности, g, % от диапазона измерений (ДИ) (1) |
±1,0 ±2,0 | |||
Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, 5, % от ДИ |
±0,3 |
±0,4 | ||
Пределы дополнительной погрешности, вызванной изменением напряжения питания от номинального значения, % от диапазона измерений(1) |
±0,5; ±1 | |||
Нормальные условия измерений:
|
от +20 до +30 от 30 до 80 от 84 до 106,7 | |||
(1) Конкретное значение погрешности указывается в паспорте на датчик. |
Таблица 2 - Основные технические характеристики датчиков модификаций PSE510; PSE511; PSE512; PSE520
Наименование характеристики |
Значение | |||
PSE510 |
PSE511 |
PSE512 |
PSE520 | |
Предельное допускаемое давление, МПа |
1,5 |
0,2 |
2 | |
Выходной сигнал | ||||
В |
от 1 до 5 | |||
Напряжение питания постоянного тока, В |
18 | |||
Допускаемые пределы питания | ||||
постоянного тока, В |
от 12 до 24 | |||
Потребляемая мощность, В • А, не более |
0,24 | |||
Г абаритные размеры, мм, не более | ||||
диаметр корпуса |
- |
32 | ||
длина |
30 |
62 | ||
ширина |
10 |
- | ||
высота |
30 |
- | ||
Масса, кг, не более |
0,1 |
0,3 | ||
Условия эксплуатации: - температура окружающей среды, °С |
от 0 до +50 |
от -10 до +70 | ||
- относительная влажность, %, не более |
80 | |||
- атмосферное давление, кПа |
от 84 до 106,7 | |||
Средняя наработка на отказ, ч |
20000 | |||
Средний срок службы, лет |
8 |
Наименование характеристики |
Значение | |||
PSE530 |
PSE531 |
PSE532 |
PSE533 | |
Вид измеряемого давления |
избыточное | |||
Диапазон измерений давления, МПа |
от 0 до 1 |
от -0,1 до 0 |
от 0 до 0,1 |
от -0,1 до 0,1 |
Пределы допускаемой приведенной основной погрешности, g, % от диапазона измерений (ДИ) |
±2,0 | |||
Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, 5, % от ДИ |
±0,4 | |||
Пределы дополнительной погрешности, вызванной изменением напряжения питания от номинального значения, % от диапазона измерений |
±1 | |||
Нормальные условия измерений:
|
от +20 до +30 от 30 до 80 от 84 до 106,7 |
Таблица 4 - Основные технические характеристики датчиков модификаций PSE530; PSE531; PSE532; PSE533
Наименование характеристики |
Значение | |||
PSE530 |
PSE531 |
PSE532 |
PSE533 | |
Предельное допускаемое давление, МПа |
1,5 |
0,5 | ||
Выходной сигнал В |
от 1 до 5 | |||
Напряжение питания постоянного тока, В Допускаемые пределы питания постоянного тока, В |
18 от 12 до 24 | |||
Потребляемая мощность, В • А, не более |
0,36 | |||
Г абаритные размеры, мм, не более диаметр корпуса длина ширина высота |
12 30 | |||
Масса, кг, не более |
0,1 | |||
Условия эксплуатации:
|
от 0 до +50 80 от 84 до 106,7 | |||
Средняя наработка на отказ, ч |
20000 | |||
Средний срок службы, лет |
8 |
Наименование характеристики |
Значение | |||
PSE540 |
PSE541 |
PSE543 |
PSE550 | |
Вид измеряемого давления |
избыточное |
разность давлений | ||
Диапазон измерений давления, МПа |
от 0 до 1 |
от -0,1 до 0 |
от -0,1 до 0,1 |
от 0 до 0,002 |
Пределы допускаемой приведенной основной погрешности, g, % от диапазона измерений (ДИ) |
±2,0 |
±1,0 | ||
Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, 5, % от ДИ |
±0,4 |
±0,6 | ||
Пределы дополнительной погрешности, вызванной изменением напряжения питания от номинального значения, % от ДИ |
±0,8 |
±0,5 | ||
Нормальные условия измерений: | ||||
- температура окружающей среды, °С |
от +20 до +30 | |||
- относительная влажность, % |
от 30 до 80 | |||
- атмосферное давление, кПа |
от 84 до 106,7 |
Таблица 6 - Основные технические характеристики датчиков модификаций PSE540; PSE541; PSE543; PSE550
Наименование характеристики |
Значение | |||
PSE540 |
PSE541 |
PSE543 |
PSE550 | |
Предельное допускаемое давление, МПа |
1,5 |
0,5 |
- | |
Выходной сигнал | ||||
В |
от 1 до 5 |
от 1 до 5 | ||
мА |
- |
от 4 до 20 | ||
Напряжение питания постоянного тока, В |
18 | |||
Допускаемые пределы питания | ||||
постоянного тока, В |
от 12 до 24 | |||
Потребляемая мощность, В • А, не более |
0,36 | |||
Г абаритные размеры, мм, не более | ||||
диаметр корпуса |
- |
- | ||
длина |
18 |
46 | ||
ширина |
10 |
37 | ||
высота |
21 |
25 | ||
Масса, кг, не более |
0,1 |
0,12 | ||
Условия эксплуатации: | ||||
- температура окружающей среды, °С |
от 0 до +50 | |||
- относительная влажность, %, не более |
80 | |||
- атмосферное давление, кПа |
от 84 до 106,7 | |||
Средняя наработка на отказ, ч |
20000 | |||
Средний срок службы, лет |
8 |
Наименование характеристики |
Значение | |||
PSE560 |
PSE561 |
PSE563 |
PSE564 | |
Вид измеряемого давления |
избыточное | |||
Диапазон измерений давления, МПа |
от 0 до 1 |
от -0,1 до 0 |
от -0,1 до 0,1 |
от 0 до 0,5 |
Пределы допускаемой приведенной основной погрешности, g, % от диапазона измерений (ДИ) |
±1,0 | |||
Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, 5, % от ДИ |
±0,4 | |||
Пределы дополнительной погрешности, вызванной изменением напряжения питания от номинального значения, % от ДИ |
±0,3 | |||
Нормальные условия измерений:
|
от +20 до +30 от 30 до 80 от 84 до 106,7 |
Таблица 8 - Основные технические характеристики датчиков модификаций PSE560; PSE561; PSE563; PSE564
Наименование характеристики |
Значение | |||
PSE560 |
PSE561 |
PSE563 |
PSE564 | |
Предельное допускаемое давление, МПа |
1,5 |
0,5 |
0,75 | |
Выходной сигнал В мА |
от 1 до 5 от 4 до 20 | |||
Напряжение питания постоянного тока, В Допускаемые пределы питания постоянного тока, В |
18 от 12 до 24 | |||
Потребляемая мощность, В • А, не более |
0,24 | |||
Г абаритные размеры, мм, не более диаметр корпуса длина ширина высота |
24 65 | |||
Масса, кг, не более |
0,12 | |||
Условия эксплуатации:
|
от -10 до +60 80 от 84 до 106,7 | |||
Средняя наработка на отказ, ч |
20000 | |||
Средний срок службы, лет |
8 |
Наименование характеристики |
Значение | ||
PSE570 |
PSE573 |
PSE574 | |
Вид измеряемого давления |
избыточное | ||
Диапазон измерений давления, МПа |
от 0 до 1 |
от -0,1 до 0 |
от 0 до 0,5 |
Пределы допускаемой приведенной основной погрешности, g, % от диапазона измерений (ДИ) |
±1,0 | ||
Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, 5, % от ДИ |
±0,4 |
±0,5 | |
Пределы дополнительной погрешности, вызванной изменением напряжения питания от номинального значения, % от диапазона измерений |
±0,3 | ||
Нормальные условия измерений:
|
от +20 до +30 от 30 до 80 от 84 до 106,7 |
Таблица 10 - Основные технические характеристики датчиков модификаций PSE570; PSE573; PSE574
Наименование характеристики |
Значение | ||
PSE570 |
PSE573 |
PSE574 | |
Предельное допускаемое давление, МПа |
3,0 |
0,6 |
1,5 |
Выходной сигнал | |||
В |
от 1 до 5 | ||
мА |
от 4 до 20 | ||
Напряжение питания постоянного тока, В |
18 | ||
Допускаемые пределы питания | |||
постоянного тока, В |
от 12 до 24 | ||
Потребляемая мощность, В • А, не более |
0,24 | ||
Г абаритные размеры, мм, не более | |||
диаметр корпуса |
24 | ||
длина |
62 | ||
ширина |
- | ||
высота |
- | ||
Масса, кг, не более |
0,12 | ||
Условия эксплуатации: | |||
- температура окружающей среды, °С |
от -10 до +60 | ||
- относительная влажность, %, не более |
80 | ||
- атмосферное давление, кПа |
от 84 до 106,7 | ||
Средняя наработка на отказ, ч |
20000 | ||
Средний срок службы, лет |
8 |
Наименование характеристики |
Значение | ||
PSE575 |
PSE576 |
PSE577 | |
Вид измеряемого давления |
избыточное | ||
Диапазон измерений давления, МПа |
от 0 до 2 |
от 0 до 5 |
от 0 до 10 |
Пределы допускаемой приведенной основной погрешности, g, % от диапазона измерений (ДИ) |
±2,5 | ||
Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, 5, % от ДИ |
±0,6 | ||
Пределы дополнительной погрешности, вызванной изменением напряжения питания от номинального значения, % от диапазона измерений |
±0,5 | ||
Нормальные условия измерений:
|
от +20 до +30 от 30 до 80 от 84 до 106,7 |
Таблица 12 - Основные технические характеристики датчиков модификаций PSE575; PSE576; PSE577
Наименование характеристики |
Значение | ||
PSE575 |
PSE576 |
PSE577 | |
Предельное допускаемое давление, МПа |
5,0 |
12,5 |
30,0 |
Выходной сигнал | |||
В |
от 1 до 5 | ||
мА |
от 4 до 20 | ||
Напряжение питания постоянного тока, В |
18 | ||
Допускаемые пределы питания | |||
постоянного тока, В |
от 12 до 24 | ||
Потребляемая мощность, В • А, не более |
0,24 | ||
Г абаритные размеры, мм, не более | |||
диаметр корпуса |
24 | ||
длина |
62 | ||
ширина |
- | ||
высота |
- | ||
Масса, кг, не более |
0,12 | ||
Условия эксплуатации: | |||
- температура окружающей среды, °С |
от -10 до +60 | ||
- относительная влажность, %, не более |
80 | ||
- атмосферное давление, кПа |
от 84 до 106,7 | ||
Средняя наработка на отказ, ч |
20000 | ||
Средний срок службы, лет |
8 |
