Назначение средства измерений:
Датчики давления PSE (далее по тексту - датчики) предназначены для измерений и преобразований избыточного давления и разности давлений жидкостей и газов, а также разрежения газов в нормированный выходной сигнал постоянного тока или напряжения.

Внешний вид.
Датчики давления
Рисунок № 1

Внешний вид.
Датчики давления
Рисунок № 2

Внешний вид.
Датчики давления

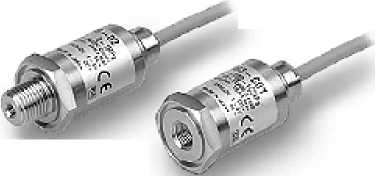

Рисунок № 3
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и методом наклейки или иным методом на корпус датчиков.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методе измерений приведены в документе «Датчики давления PSE. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам давления PSE-
1 ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП»
-
2 ГОСТ 8.017-79 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа»
-
3 ГОСТ 8.187-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па».
-
4 МИ 1997-89 «Рекомендация ГСИ. Преобразователи давления измерительные. Методика поверки»
-
5 Техническая документация изготовителя.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева», регистрационный номер 30001-10Адрес: 190005, Санкт-Петербург, Московский пр., д.19,
тел.: (812) 323-96-29, факс: (812) 323-96-30, www.vniim.ru
Принцип действия датчиков основан на упругой деформации чувствительного элемента, на который нанесены полупроводниковые тензорезисторы, соединенные в мостовую схему. Измеряемое давление подводится через штуцер в рабочую полость датчика. Под воздействием измеряемого давления чувствительный элемент деформируется, что приводит к изменению электрического сопротивления тензорезисторов и разбалансу мостовой схемы. При этом возникает электрический сигнал, пропорциональный измеряемому давлению, который поступает на вход электронного блока датчика, где преобразуется в нормированный выходной электрический сигнал постоянного тока или напряжения.
Конструктивно датчики выполнены в виде единого корпуса, в котором расположен чувствительный элемент и электронный блок.
Датчики имеют 16 модификаций, которые отличаются диапазоном измерений давления, пределами погрешностей, значением испытательного давления и диапазоном рабочих температур. Датчики РSЕ550 предназначены для измерений разности давлений, остальные датчики - для измерений избыточного давления.
По дополнительному заказу потребителя в комплект поставки могут быть включены контроллеры РSЕ200, РSЕ300 предназначенные для цифровой индикации результатов измерений и управления работой датчиков. К контроллерам РSЕ200 может быть подключено одновременно до 4 датчиков давления.
Внешний вид датчиков приведен на рисунке 1.

Рисунок 1 - Внешний вид датчиков давления РSE


приведены в таблице 1. Таблица 1
Наименование характеристики |
Модификация | ||
PSE 510 | PSE 511 | PSE 512 | PSE 520 | |||
Вид измеряемого давления |
избыточное | ||
Диапазон измерений давления, МПа |
от 0 до 1 |
от минус „ „ . 0,1 до'0 от0 до 0-' |
от 0 до 1 |
Пределы допускаемой основной приведенной погрешности, % от диапазона измерений |
±1; ±2 | ||
Выходной сигнал, В |
от 1 до 5 | ||
Напряжение питания постоянного тока, В
|
18 от 12 до 24 | ||
Потребляемая мощность, В-А, не более |
0,24 |
0,36 | |
Максимальное допускаемое испытательное давление, МПа |
1,5 |
0,2 |
2 |
Диапазон рабочих температур окружающего воздуха, °С |
от 0 до 50 |
от минус 10 до 70 | |
Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха в диапазоне рабочих температур на каждые 10 °С, % от диапазона измерений |
±0,3 |
±0,4 | |
Пределы дополнительной погрешности, вызванной изменением напряжения питания от номинального значения, % от диапазона измерений |
±0,5; ±1 | ||
Масса, кг не более |
0,012 |
0,220 | |
Г абаритные размеры, мм диаметр корпуса длина ширина высота |
30 10 30 |
32 61,5 | |
Средний срок службы, лет |
8 | ||
Средняя наработка до метрологического отказа, ч |
20000 |
Продолжение таблицы 1
Наименование характеристики |
Модификация | |||
PSE 530 |
PSE 531 |
PSE 532 |
PSE 533 | |
Вид измеряемого давления |
избыточное | |||
Диапазон измерений давления, МПа |
от 0 до 1 |
от минус 0,1 до 0 |
от 0 до 0,1 |
от минус 0,1 до 0,1 |
Пределы допускаемой основной приведенной погрешности, % от диапазона измерений |
±2 | |||
Выходной сигнал, В |
от 1 до 5 | |||
Напряжение питания постоянного тока, В • номинальное напряжение |
18 | |||
• допустимое рабочее напряжение |
от 12 до 24 | |||
Потребляемая мощность, В-А, не более |
0,36 | |||
Максимальное допускаемое испытательное давление, МПа |
1,5 |
0,5 | ||
Диапазон рабочих температур окружающего воздуха, °С |
от 0 до 50 |
Наименование характеристики |
Модификация | |
PSE 530 | PSE 531 |
PSE 532 | PSE 533 | |
Пределы дополнительной погрешности, вызван- | ||
ной изменением температуры окружающего воз- |
±0 4 | |
духа в диапазоне рабочих температур на каждые |
Х0,4 | |
10 °С, % от диапазона измерений | ||
Пределы дополнительной погрешности, вызван- | ||
ной изменением напряжения питания от номи- |
±1 | |
нального значения, % от диапазона измерений | ||
Масса, кг не более |
0,007 | |
Г абаритные размеры, мм | ||
диаметр корпуса |
12 | |
длина |
29,4 | |
ширина |
- | |
высота |
- | |
Средний срок службы, лет |
8 | |
Средняя наработка до метрологического отказа, ч |
20000 |
Продолжение таблицы 1
Наименование характеристики |
Модификация | |||
PSE 540 |
PSE 541 |
PSE 543 |
PSE 550 | |
Вид измеряемого давления |
избыточное |
разность давлений | ||
Диапазон измерений давления, МПа |
от 0 до 1 |
от минус 0,1 до 0 |
от минус 0,1 до 0,1 |
от 0 до 0,002 |
Пределы допускаемой основной приведенной погрешности, % от диапазона измерений |
±2 |
±1 | ||
Выходной сигнал, • В |
от 1 до 5 |
от 1 до 5 | ||
• мА |
- |
от 4 до 20 | ||
Напряжение питания постоянного тока, В • номинальное напряжение |
18 | |||
• допустимое рабочее напряжение |
от 12 до 24 | |||
Потребляемая мощность, В-А, не более |
0,36 | |||
Максимальное допускаемое испытательное давление, МПа |
1,5 |
0,5 |
- | |
Максимальное рабочее избыточное давление, МПа |
- |
- |
0,065 | |
Диапазон рабочих температур окружающего воздуха, °С |
от 0 до 50 | |||
Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха в диапазоне рабочих температур на каждые 10 °С, % от диапазона измерений |
±0,4 |
±0,6 | ||
Пределы дополнительной погрешности, вызван- | ||||
ной изменением напряжения питания от номинального значения, % от диапазона измерений |
±0,8 |
±0,5 | ||
Масса, кг не более |
0,001 |
0,035 | ||
Г абаритные размеры, мм диаметр корпуса |
- |
- | ||
длина |
18 |
46 | ||
ширина |
9,6 |
37 | ||
высота |
20,8 |
24,3 | ||
Средний срок службы, лет |
8 | |||
Средняя наработка до метрологического отказа, ч |
20000 |
Продолжение таблицы 1
Наименование характеристики |
Модификация | |||
PSE560 | |
PSE 561 |
PSE 563 |
PSE 564 | |
Вид измеряемого давления |
избыточное | |||
Диапазон измерений давления, МПа |
от 0 до 1 |
от 0 до минус 0,1 |
от минус 0,1 до 0,1 |
от 0 до 0,5 |
Пределы допускаемой основной приведенной по- |
±1 | |||
грешности, % от диапазона измерений | ||||
Выходной сигнал, | ||||
• В |
от 1 до 5 | |||
• мА |
от 4 до 20 | |||
Напряжение питания постоянного тока, В | ||||
• номинальное напряжение |
18 | |||
• допустимое рабочее напряжение |
от 12 до 24 | |||
Потребляемая мощность, В-А, не более |
0,24 | |||
Максимальное допускаемое испытательное дав- |
1,5 |
0 5 |
0,75 | |
ление, МПа |
5^ | |||
Диапазон рабочих температур окружающего воздуха, °С |
от минус 10 до 60 | |||
Пределы дополнительной погрешности, вызван- | ||||
ной изменением температуры окружающего воздуха в диапазоне рабочих температур на каждые |
±0,4 | |||
10 °С, % от диапазона измерений | ||||
Пределы дополнительной погрешности, вызван- | ||||
ной изменением напряжения питания от номи- |
±0,2 | |||
нального значения, % от диапазона измерений | ||||
Масса, кг не более |
0,111 | |||
Г абаритные размеры, мм | ||||
диаметр корпуса |
24 | |||
длина |
64,5 | |||
ширина | ||||
высота | ||||
Средний срок службы, лет |
8 | |||
Средняя наработка до метрологического отказа, ч |
20000 |
Условия эксплуатации:
Атмосферное давление окружающего воздуха, кПа от 84 до 106,7
Относительная влажность воздуха, % от 30 до 80
