Номер по Госреестру СИ: 60582-15
60582-15 Расходомеры-счетчики вихревые
(PF2D и PF3W)
Назначение средства измерений:
Расходомеры-счетчики вихревые серий PF2D и PF3W (далее расходомеры) предназначены для измерений объемного расхода, объема жидкости.

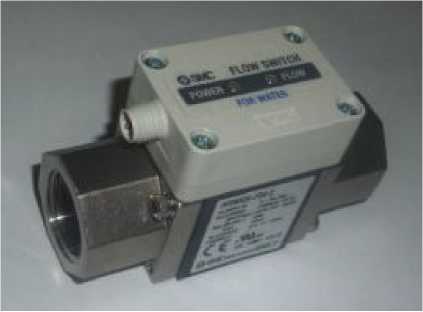

Внешний вид.
Расходомеры-счетчики вихревые
Рисунок № 1

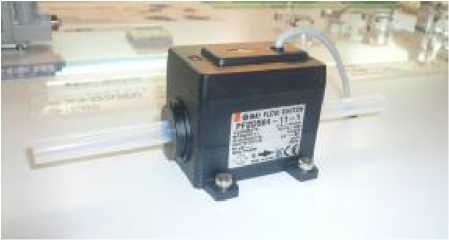

Внешний вид.
Расходомеры-счетчики вихревые
Рисунок № 2
Внешний вид.
Расходомеры-счетчики вихревые
Рисунок № 3
Внешний вид.
Расходомеры-счетчики вихревые
Рисунок № 4
Общие сведения
Дата публикации - 15.02.2024
Срок свидетельства - 27.03.2025
Номер записи -
ID в реестре СИ - 373871
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
PF3W720-F04-FN-M, PF3W720-F04-F-M, PF3W720, PF3W711-F10-F-M, PF3W711-F10-BN-M, PF3W711-F06-F-M, PF3W711, PF3W704S-F03-DN-M, PF3W704, PF3W540, PF3W520-F04-1T, PF3W520, PF3W, мод. PF3W740, PF3W, мод. PF3W711, PF3W, PF2D520-13-2, PF2D504-11-2, PF2D504, PF2D5, PF2D и PF3W,
Производитель
Изготовитель - Фирма "SMC Corporation"
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник содержит информацию об организациях, аккредитованных на работу в области обеспечения единства измерений. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.
Бесплатный
Статистика
Кол-во поверок - 554
Выдано извещений - 3
Кол-во периодических поверок - 63
Кол-во средств измерений - 311
Кол-во владельцев - 9
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 824 дн.
Приказы РСТ, где упоминается данный тип СИ
№534 от 2015.05.06 Об утверждении типа СИ (ГР 60513-15 - 24803-15)
№639 от 2020.03.27 ПРИКАЗ. О продлении срока действия свидетельств об утверждении типа средств измерений 49 шт
Наличие аналогов СИ: Расходомеры-счетчики вихревые (PF2D и PF3W)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "SMC Corporation"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
26572-04 01.04.2009 |
Датчики давления, PSE Фирма "SMC Corporation" (ЯПОНИЯ ) |
2 года | |
|
26572-13 15.02.2018 |
Датчики давления, PSE Фирма "SMC Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
|
30062-05 01.10.2010 |
Расходомеры-счетчики воздуха, PF2A7 Фирма "SMC Corporation" (ЯПОНИЯ ) |
2 года | |
|
46910-11 18.05.2021 |
Расходомеры-счетчики неагрессивных газов, PF (серии PF2А, PFM, PFMV) Фирма "SMC Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
|
54009-13 25.06.2018 |
Пневмоцилиндры измерительные, CE1L20-100 и CE1L20-200 Фирма "SMC Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
58484-14 25.09.2019 |
Преобразователи электропневматические, ITV Фирма "SMC Corporation" (ЯПОНИЯ ) |
ОТ |
2 года |
|
60582-15 27.03.2025 |
Расходомеры-счетчики вихревые, PF2D и PF3W Фирма "SMC Corporation" (ЯПОНИЯ ) |
ОТ МП |
2 года |
|
75826-19 20.08.2024 |
Датчики давления, PSE Фирма "SMC Corporation" (ЯПОНИЯ ) |
ОТ МП |
2 года |
Справочник государственных первичных эталонов РФ является копией соответствующего реестра ФГИС «АРШИН» (https://fgis.gost.ru/fundmetrology/registry/12) и содержит сведения о государственных первичных эталонов РФ.
Справочник содержит более 150 записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Кто поверяет Расходомеры-счетчики вихревые (PF2D и PF3W)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 34 | 2 | 0 | 34 | 2 | 34 | 0 | 34 | |
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 247 | 232 | 4 | 0 | 236 | 232 | 4 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| Клинский филиал ФБУ «ЦСМ Московской области» (RA.RU.11АС23) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Коломенский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 13 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "НПК МЕДИАНА-ФИЛЬТР" (RA.RU.312282) | 17 | 6 | 0 | 1 | 6 | 6 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 13 | 4 | 9 | 0 | 5 | 4 | 1 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "Научно-производственная компания Медиана-Фильтр" (RA.RU.312282) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Брянский ЦСМ» (RA.RU.311364) | РСТ | 206 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Расходомеры-счетчики вихревые (PF2D и PF3W)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
6000 | 8743 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
11431 | 8743 |
|
ФБУ Красноярский ЦСМ Красноярский край |
5600 | 8743 |
|
Менделеевский филиал ФБУ Ростест-Москва Московская область |
4053 | 8743 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
13416 | 8743 |
Программное обеспечение
Расходомеры имеют встроенное программное обеспечение “PF3W software” version 1.0 и “PF2D software” version 1.0. Имеется защита от ввода заведомо неверных данных путем индикации сообщений об ошибках (сигналов тревоги).
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значения | |
|
1 |
2 |
3 |
|
Идентификационное наименование ПО |
PF3W software |
PF2D software |
|
Номер версии (идентификационный номер) ПО |
1.0 |
1.0 |
Уровень защиты программного обеспечения в соответствии с Р 50.2.077-2014: «средний».
Нормирование метрологических характеристик проведено с учетом того, что программное обеспечение является неотъемлемой частью расходомеров.
Метрологические характеристикиТаблица 2.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист эксплуатационной документации и на расходомер методом лазерной гравировки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика прямых измерений приведена в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам вихревым серий PF2D и PF3W
ГОСТ 8.510-2002 “ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости”.
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по методике МП 2550-0246-2014 «Расходомеры-счетчики вихревые серий PF2D и PF3W. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 30 сентября 2014 г.
Перечень эталонов, применяемых при поверке: установка поверочная. Диапазон воспроизведений расхода воды не менее (Qmin - Qmax), относительная погрешность измерений объема (расхода) жидкости не хуже ± 1 %;
Изготовитель
Фирма «SMC Corporation», Япония,Адрес: Akihabara UDX15F, 4-14-1,Sotokanda, Chiyoda-ku, Tokyo 101-0021, JAPAN, тел. 81-035207-8271
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»Адрес: 190005, Санкт-Петербург, Московский пр., 19 Тел. (812) 251-76-01, факс (812) 713-01-14 e-mail: info@vniim.ru.
Принцип действия расходомера основан на измерении частоты образования вихрей, срывающихся с тела обтекания пропорционально скорости потока измеряемой среды.
Расходомеры имеют моноблочное исполнение, при этом электронный блок установлен на первичном преобразователе расхода вихревого типа.
Первичный преобразователь расхода выполнен в виде трубы с телом обтекания и размещенным за ней чувствительным элементом, воспринимающим пульсации давления.
Электронный блок расходомера выполнен в герметичном корпусе.
Расходомеры обеспечивают:
-
- представление результатов измерений в виде унифицированных выходных сигналов;
-
- индикацию измерительной информации на табло электронного блока (только модель PF2W7);
Расходомеры обеспечивают представление на табло (в исполнении со встроенным дисплеем) показания следующих величин: расход (дм3/мин), объем (дм3).
Расходомеры выпускаются серий PF2D и PF3W моделей PF3W5, PF3W7 и PF2D5 различных модификаций, отличающихся друг от друга диапазоном и погрешностью измерений, материалами исполнения корпуса и проточной части (нержавеющая сталь, тефлон, полифениленсульфид), а также видом выходных сигналов электронного блока (импульсный или аналоговый 1-5 В или 4-20 мА).
Внешний вид расходомеров показан на рисунке 1.
PF3W721
PF3W711
PF2D504
PF3W520
Рисунок 1
|
Характеристика |
Значение характеристики | |||||||
|
Модификации расходомеров |
PF3W704 |
PF3W720 |
PF3W740 |
PF3W711 |
PF3W721 |
PF3W711-U |
PF3W721-U | |
|
PF3W504 |
PF3W520 |
PF3W540 |
PF3W511 |
PF3W521 |
PF3W511-U |
PF3W521-U | ||
|
Диапазон измерений расхода жидкости, дм3/мин |
0,5-4 |
2-16 |
5-40 |
10-100 |
50-250 |
10-100 |
30-250 | |
|
Диаметр условного прохода, мм |
10 |
10 |
15 |
20 |
32 |
20 |
32 | |
|
Рабочая среда |
Вода, водный раствор этиленгликоля | |||||||
|
Пределы допускаемой основной приведенной погрешности при измерении расхода и объема жидкости, % |
± 3 | |||||||
|
Пределы допускаемой дополнительной погрешности измерений при изменении температуры на каждые 5оС (относительно 25оС), % |
± 0,5 | |||||||
|
Диапазон температуры измеряемой среды, оС |
от 0 до 90 |
от 0 до 70 | ||||||
|
Диапазон избыточного давления измеряемой среды, МПа |
0 - 1 | |||||||
|
Выходные |
аналоговый выход |
4 ~ 20 мА пост. тока или 1 ~ 5 B пост. тока | ||||||
|
сиг налы.: |
импульсный |
PNP или NPN | ||||||
|
Напряжение питания постоянного тока, В |
От 10,8 до 26,2 | |||||||
|
Потребляемый ток, мА, не более |
50 | |||||||
|
Г абаритные размеры (длина, ширина, высота), мм |
70; 30; 60 |
78; 30; 60 |
98; 38; 68 |
124; 46; 77 |
112; 56; 91 |
154; 46; 77 |
146; 56; 91 | |
|
Масса (без кабеля), кг |
0,385 |
0,435 |
0.73 |
0,86 |
1,075 |
0,27 |
0,325 | |
|
Средний срок службы, лет |
10 | |||||||
|
Средняя наработка на отказ, ч |
40000 | |||||||
Таблица 3. расходомеров серии PF2D
|
Характеристика |
Значение характеристики | |||
|
Модификации расходомеров |
PF2D504 |
PF2D520 |
PF2D540 | |
|
Диапазон измерений расхода жидкости, дм3/мин |
0,4-4 |
1,8-20 |
4-40 | |
|
Диаметр условного прохода, мм |
10 |
15 |
20 | |
|
Рабочая среда |
Деионизированная вода; жидкости, совместимые со фторопластом | |||
|
Пределы допускаемой основной приведенной погрешности при измерении расхода и объема жидкости, % |
± 2,5 | |||
|
Пределы допускаемой дополнительной погрешности измерений при изменении температуры на каждые 5оС (относительно 25оС), % |
± 0,5 | |||
|
Диапазон температуры измеряемой среды, оС |
от 0 до 90 | |||
|
Диапазон избыточного давления измеряемой среды, МПа |
0 - 1 |
0 - 0,6 | ||
|
Выходные сигналы: |
аналоговый выход |
4 ~ 20 мА пост. тока или 1 ~ 5 B пост. тока | ||
|
дискретный |
- | |||
|
Напряжение питания постоянного тока, В |
От 10,8 до 26,2 | |||
|
Потребляемый ток, мА, не более |
20 | |||
|
Г абаритные размеры (длина, ширина, высота), мм |
176; 62; 52 |
186; 72; 62 | ||
|
Масса (без кабеля), кг |
0,14 |
0,225 | ||
|
Средний срок службы, лет |
10 | |||
|
Средняя наработка на отказ, ч |
40000 | |||
