Номер по Госреестру СИ: 58242-14
58242-14 Штоковые датчики линейных перемещений
(ПЛЦ 002)
Назначение средства измерений:
Штоковый датчик линейных перемещений ПЛЦ 002 (далее - датчик) предназначен для измерения линейных перемещений и преобразования их в электрический сигнал (сопротивление).

Внешний вид.
Штоковые датчики линейных перемещений
Рисунок № 1

Внешний вид.
Штоковые датчики линейных перемещений
Рисунок № 2

Внешний вид.
Штоковые датчики линейных перемещений
Рисунок № 3

Внешний вид.
Штоковые датчики линейных перемещений
Рисунок № 4

Внешний вид.
Штоковые датчики линейных перемещений
Рисунок № 5

Внешний вид.
Штоковые датчики линейных перемещений
Рисунок № 6
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к штоковым датчикам линейных перемещений ПЛЦ 002
Технические условия СДАИ.402161.011 ТУ
Поверка
Поверкаосуществляется по документу СДАИ.402161.011 МП «Штоковый датчик линейных перемещений ПЛЦ 002. Методика поверки», утвержденному ОАО «НИИФИ», 03.07.2014 г.
Основные средства поверки:
-
- омметр цифровой Щ 34 (госреестр № 4274-74, диапазон измеряемых сопротивлений от 1 мОм до 1 ГОм, класс точности (0,02/0,005-0,5/0,1));
-
- осциллограф универсальный С1-83 (госреестр № 6979-86, диапазон от 400 мкВ до 200 В, диапазон от 400 мкс - 20с, погрешность ±5%);
-
- источник питания постоянного тока Б5-45 (госреестр № 5965-77, диапазон измерений от 0,1 до 49,9 В, погрешность ±(0,5% иуст. + 0,1%Umax) В, диапазон измерений от 0,001 до 0,499 А, погрешность ±(1,0% I уст. + 0,2% I max) мА);
-
- тераомметр Е6-13А (госреестр № 4649-80, диапазон измеряемых сопротивлений от 10 Ом до 100 ТОм, погрешность измерений ±2,5 %);
-
- граммометр часового типа Г (госреестр № 12094-89, диапазон измерений от 0 до 0,6 Н, класс точности 4);
-
- весы настольные циферблатные РН-10 Ц13У (госреестр № 504-74, диапазон измерений от 0 до 10 кг, погрешность ±5 г);
-
- набор гирь 4-го класса Г4 (госреестр № 202-49, диапазон измерений от 0,1 до 1111,1 г, класс точности 4);
-
- набор №13 концевых мер из стали класса точности 1 (госреестр № 38376-13, диапазон от 10 до 100 мм, погрешность ±0,3 мкм);
- штангенциркуль ШЦ (госреестр № 24156-02, диапазон измерений от 0 до 250 мм, погрешность ± 0,05 мм).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Акционерное общество «Научно-исследовательский институт физических измерений» (АО «НИИФИ»)
ИНН: 5836636246 Адрес: 440026, г. Пенза, ул. Володарского, д. 8/10
Телефон: (8412) 56-55-63 Факс: (8412) 55-14-99
Е-mail: info@niifi.ru
Испытательный центр
Открытое акционерное общество «Научно-исследовательский институт физических измерений» (Центр испытаний средств измерений ОАО «НИИФИ»)
Адрес: 440026, г. Пенза, ул. Володарского д. 8/10 Телефон: (8412) 56-26-93
Факс: (8412) 55-14-99
Датчик ПЛЦ 002 потенциометрического типа, с аналоговым выходным сигналом (сопротивление). В зависимости от величины усилия перемещения штока и габаритных размеров датчик имеет два варианта исполнения ПЛЦ 002, ПЛЦ 002-01.
Датчик состоит из:
-
- алюминиевого корпуса;
-
- чувствительного элемента (потенциометра);
-
- штока;
-
- кабельной перемычки.
Основными элементами конструкции датчика являются потенциометр и токосъемник, который связан со штоком.
На изделии датчик крепится за продольные пазы корпуса. Перемещение штока приводит к изменению выходного сопротивления. Выходной сигнал датчика (сопротивление) изменяется при перемещении штока из начального положения на величину диапазона измерений (номинальное положение) от минимального значения до максимального.
Общий вид датчика представлен на рисунке 1.
Габаритные размеры датчика (в зависимости от варианта исполнения) представлены на рисунках 2, 3.

Рисунок 1 - Внешний вид датчика
гичэ^

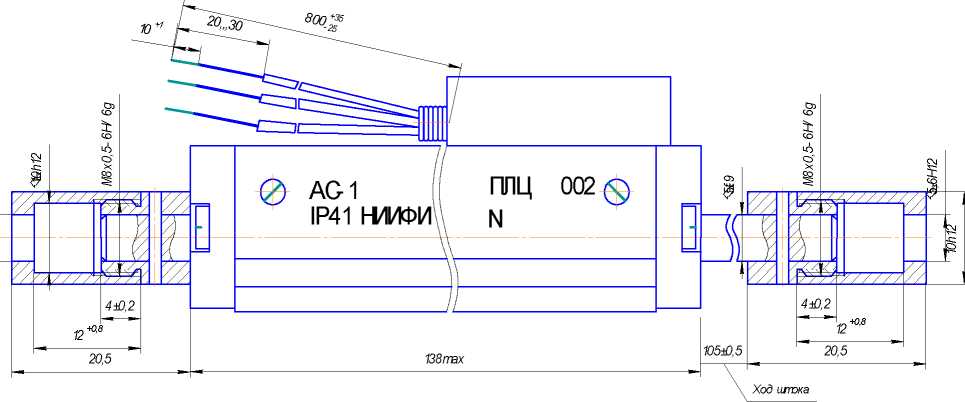

Рисунок 2 - Г абаритные размеры датчика ПЛЦ 002


Рисунок 3 - Габаритные размеры датчика ПЛЦ 002-01

Программное обеспечение отсутствует.
Таблица 2
Наименование |
Количество |
Штоковый датчик линейных перемещений ПЛЦ 002 |
1 шт. |
Паспорт СДАИ.402161.011 ПС |
1 экз. |
Руководство по эксплуатации СДАИ.402161.011 РЭ |
1 экз. |
Методика поверки СДАИ.402161.011 МП |
1 экз. |
представлены в таблице 1.
Таблица 1
Наименование характеристики |
Значение |
Диапазон измерений, мм |
от 0 до 100 |
Пределы допускаемой основной погрешности, % |
±2 |
Начальное значение выходного сигнала, Ом |
от 0 до 600 |
Номинальное значение выходного сигнала, Ом |
от 5200 до 7000 |
Масса, кг, не более |
0,3 |
Габаритные размеры, мм: - для варианта исполнения ПЛЦ 002 |
285 тах х 27 тах х 18 h12 |
- для варианта исполнения ПЛЦ 002-01 |
295 тах х 27 тах х 18 h12 |
Длина выводов, мм |
(800 +3255) |
Диапазон рабочих температур, °С |
от 0 до + 60 |
Усилие перемещений штока, кг, не более: - для варианта исполнения ПЛЦ 002; |
0,2 |
- для варианта исполнения ПЛЦ 002-01 |
2,5 |
