Номер по Госреестру СИ: 75528-19
75528-19 Магазины сопротивления программируемые
(Transmille 2090)
Назначение средства измерений:
Магазины сопротивления программируемые Transmille 2090 (далее - магазины) предназначены для воспроизведения электрического сопротивления постоянному току.
Внешний вид.
Магазины сопротивления программируемые
Рисунок № 1
Внешний вид.
Магазины сопротивления программируемые
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на лицевую панель магазина в виде наклейки и на титульный лист эксплуатационной документации типографским способом
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к магазинам сопротивления программируемым Transmille 2090
Приказ Росстандарта от 15.02.2016 № 146 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления»
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу 651-19-010 МП «Магазины сопротивления программируемые
Transmille 2090. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 29 марта 2019 г.
Основные средства поверки:
- мультиметр 3458А, регистрационный номер 25900-03 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых магазинов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска по-верительного клейма.
Изготовитель
Фирма «Transmille Ltd.», Великобритания
Адрес: Unit 4, Select Business Centre, Lodge Road, Staplehurst, Kent. TN12 0QW, United Kindom
Телефон: 44 (0) 1580-890700
Факс: 44 (0) 1580-890711
E-mail: sales@transmille.com
Заявитель
Общество с ограниченной ответственностью «ВиЛТесТ» (ООО «ВиЛТесТ»)
ИНН 7713565454
Адрес: 127287, г. Москва, Петровско-Разумовский проезд, д. 29, стр. 4, 1 этаж, помещение 1, офис 24
Телефон: (495) 614-77-04, (495) 612-39-06
Факс: (495) 614-80-68
Web-сайт: www.vltest.ru
E-mail: info@vltest.ru
Лист № 4 Всего листов 4
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево Юридический адрес: 141570, Московская область, Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ
Телефон (факс): (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Принцип действия магазинов основан на последовательном подключении к выходным клеммам высокостабильных резисторов.
Конструктивно магазины выполнены в виде моноблока в пластиковом корпусе с жидкокристаллическим графическим дисплеем.
Магазины позволяют воспроизводить электрическое сопротивление в широком диапазоне значений. Дисплей, вынесенный на лицевую панель, и кнопки управления позволяет управлять магазином и контролировать режимы его работы.
Магазины выпускаются в стандартном и прецизионном исполнениях.
Питание магазина осуществляется от адаптера, преобразующего переменное напряжение 220 В и частотой 50 Гц в напряжение постоянного тока 15 В.

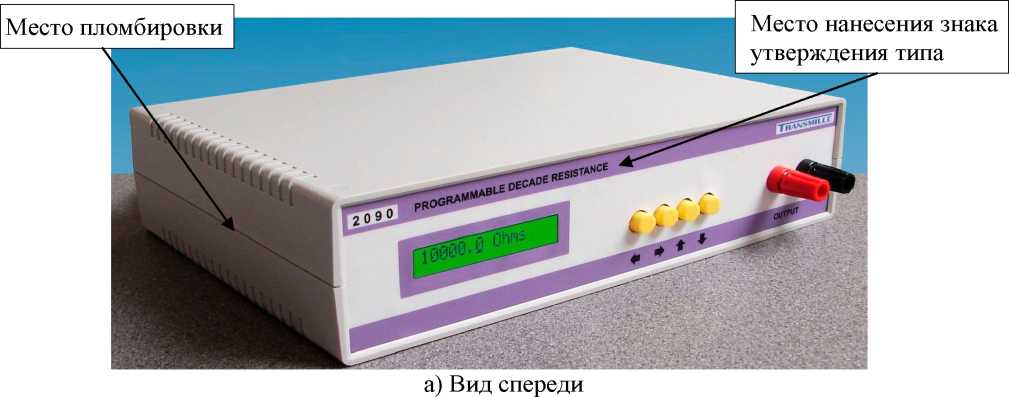

Общий вид магазина, с указанием места нанесения знака утверждения типа, места пломбировки от несанкционированного доступа, представлен на рисунке 1.

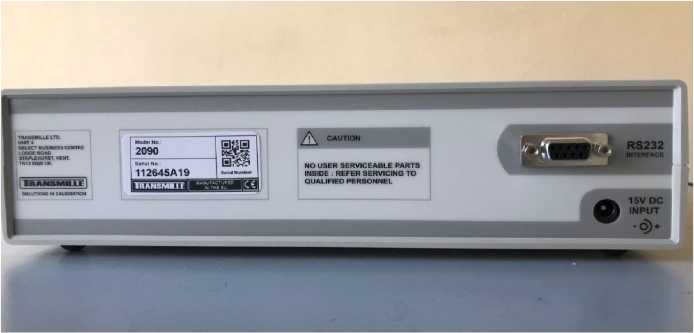

б) Вид сзади Рисунок 1 - Общий вид магазина
Лист № 2 Всего листов 4 Программное обеспечение Программное обеспечение отсутствует.
Таблица 4 - Комплектность магазинов
Наименование |
Обозначение |
Количество |
Магазин сопротивления программируемый |
Transmille 2090 |
1 шт. |
Сетевой адаптер питания |
1 шт. | |
Коммуникационный кабель |
1 шт. | |
Руководство по эксплуатации |
1 экз. | |
Методика поверки |
651-19-010 МП |
1 экз. |
Паспорт |
1 экз. |
Таблица 2- Метрологические характеристики
Наименование характеристики |
Значение | |
Стандартное исполнение |
Прецизионное исполнение | |
Диапазон воспроизведения электрического сопротивления постоянному току, Ом |
от 0,1 до 99999,9 | |
Пределы допускаемой абсолютной погрешности воспроизведения электрического сопротивления постоянному току, Ом, в диапазоне:
|
±(0,05<R+0,035)* ±(0,01<R+0,035) | |
Пределы допускаемой основной относительной погрешности воспроизведения электрического сопротивления постоянному току, %, в диапазоне:
|
±0,5 ±0,1 |
±0,3 ±0,01 |
Пределы допускаемой дополнительной относительной погрешности воспроизведения электрического сопротивления постоянному току, вызванной изменением температуры окружающего воздуха в диапазонах от +10 до +18 оС исключая и свыше +28 до +35 оС, %, не более |
±0,1 |
±0,01 |
Начальное электрическое сопротивление постоянному току, Ом, не более |
0,15 | |
* R - воспроизводимое номинальное значение сопротивления, Ом |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Максимальная мощность рассеивания, Вт/декада |
1 |
Максимальное прикладываемое напряжение постоянного тока, В |
100 |
Максимальная сила постоянного тока, А |
1 |
Напряжение питания постоянного тока, В |
15 |
Условия эксплуатации: - температура окружающего воздуха, °С |
от +10 до +35 |
- относительная влажность окружающего воздуха при +25 °С, %, не более |
80 |
- атмосферное давление, кПа |
от 84 до 106 |
Габаритные размеры, мм, не более - высота |
65 |
- ширина |
180 |
- длина |
255 |
Масса, кг, не более |
2 |
Лист № 3 Всего листов 4
