Номер по Госреестру СИ: 46795-11
46795-11 Мультиметры цифровые прецизионные
(8000-R)
Назначение средства измерений:
Мультиметры цифровые прецизионные 8000-R модификаций 8081-R и 8071-R предназначены для:
- измерения напряжения постоянного и переменного тока;
- измерения силы постоянного и переменного тока;
- измерения электрического сопротивления;
- измерения частоты;
- измерения угла сдвига фаз;
- измерения температуры.

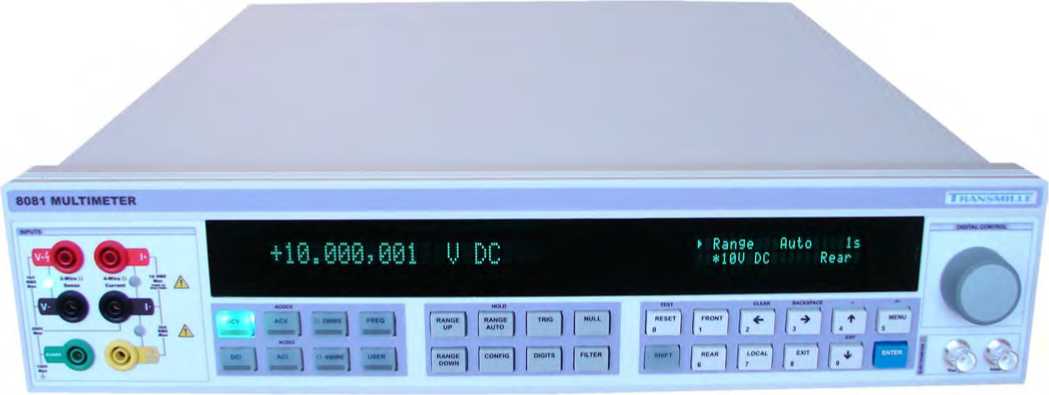

Внешний вид.
Мультиметры цифровые прецизионные
Рисунок № 1
Программное обеспечение
Мультиметры имеют встроенное и внешнее программное обеспечение (ПО). Их характеристики приведены в таблице 1.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом и т.д. Оно реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не может быть изменена пользователем.
Внешнее ПО ProCal - это комплекс программных инструментов для калибровки мультиметров. Он обеспечивает настройку и конфигурирование приборов, создание и управление процедурами измерений, выполнение измерений и/или вывод независимо полученных данных из систематизированной базы на дисплей, печать сертификатов и протоколов калибровки. ПО ProCal является метрологически значимым.
ПО ProCal интегрируется с программным пакетом ProCal-Track, включающим журнал регистрации всего парка измерительной техники предприятия, места ее нахождения, текущее состояние, прохождение переданных на поверку/калибровку изделий от заказчиков, печать необходимой сопроводительной документации и отгрузку возвращаемой заказчикам услуг техники. ПО ProCal-Track не является метрологически значимым.
|
Таблица 1 - Характеристики программного обеспечения |
ПО) | ||||
|
Тип прибора |
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
8081-Rи 8071-R |
Внутрен нее |
Микропрограмма |
2.04 |
- |
- |
|
Внешнее |
ProCal |
4.20 |
5303A931368742577258B EF3777FC75C |
md5 | |
|
Внешнее |
ProCal-Track |
4.20 |
51E6EB3EB996CB8A07F0 26B4B973C683 |
md5 | |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «С» в соответствии с МИ 3286-2010.
лист № 3 всего листов 8
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом трафаретной печати на лицевую панель приборов и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к мультиметрам цифровым прецизионным 8000-R модификаций 8081-R и 8071-R-
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
2. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
-
3. Техническая документация фирмы «Transmille Ltd.», Великобритания.
Поверка
Поверкаосуществляется по документу «Мультиметры цифровые прецизионные 8000-R модификаций 8081-R и 8071-R. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в феврале 2011 г.
Средства поверки: калибратор многофункциональный Fluke 5720А (± (0,0002 Хизм.+ 2,5 мкВ)); калибратор многофункциональный Transmille 3010 (± (0,016 Хизм. + 300 мкА)); генератор сигналов произвольной формы 33220A (± 20х10’6); стандарт частоты рубидиевый Fluke 909 (± 5Х10-11); калибратор фазы Ф1-4 (± 0,03°).
Изготовитель
Фирма «Transmille Ltd.», Великобритания.Адрес: Unit 4, Select Business Centre, Lodge Road, Staplehurst, Kent TN12 0QW, United Kingdom.
Тел.: +44(0)1580 890700 Факс: +44(0)1580 890711
Web-сайт: http://www.transmille.co.uk
Заявитель
ЗАО «ТЕККНОУ», г. Санкт-Петербург.Адрес: 199155, г. Санкт-Петербург, ВО, ул. Уральская д. 17, корп.3, литер Е, пом.1-Н.
Тел. (812) 324-56-27 Факс: (812) 324-56-29
Web-сайт: www.tek-know.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Мультиметры цифровые прецизионные 8000-R модификаций 8081-R и 8071-R
Обработка результатов измерений и управление всеми процессами осуществляется встроенным микропроцессором.
Мультиметры обладают функциями автоматического выбора диапазона измерений, самодиагностики, автокалибровки, запоминания рабочих установок пользователя. Калибровочные константы и коэффициенты хранятся в электронно-стираемом ПЗУ. Для обеспечения высокой точности измерений в мультиметрах применены высокостабильные меры напряжения постоянного тока и электрического сопротивления.
Приборы имеют функцию компаратора для сравнения двух величин (относительные измерения)
Мультиметры позволяют измерять силу тока до 30 А без использования внешних шунтов. Измерение температуры приборы обеспечивают при подключении внешних термометров сопротивления и термопар (погрешность не нормируется).
Приборы выполнены в виде моноблока в стандартных металлических корпусах, которые могут помещаться в стенд (стойку) размером 19 дюймов.
На передней панели расположены измерительные входы, двойной вакуумный флуоресцентный дисплей, функциональные клавиши. Для сигнализации о правильном подключении при измерениях мультиметры имеют светодиодную индикацию. Для удобного размещения на столе в приборах предусмотрены подъемные ножки.
На задней панели расположены дополнительные измерительные входы,
предохранители, разъем для подключения датчика давления (опция), разъемы интерфейсов RS232, USB, GPIB (IEEE-488), LAN, выключатель питания, разъем кабеля питания.
Для защиты от несанкционированного доступа на части корпуса приборов нанесены наклейки, при снятии или повреждении которых остается несмываемый след.
Мультиметры выпускаются в двух модификациях 8081-R и 8071-R, идентичных по дизайну и отличающихся между собой набором выполняемых функций и пределами допускаемых погрешностей.
|
Таблица 7 - Комплектность (обязательная поставка) | ||
|
№ п/п |
Наименование |
Количество |
|
1. |
Мультиметр |
1 |
|
2. |
Кабель для измерений |
2 |
|
3. |
Кабель сети питания |
1 |
|
4. |
Кабель RS-232 |
1 |
|
5. |
Руководство по эксплуатации |
1 |
|
6. |
Методика поверки |
1 |
Таблица 8 - Комплектность (опциональная поставка)
|
№ п/п |
Наименование |
Количество |
Обозначение |
|
1. |
Набор для крепления в стенд размера19 дюймов |
1 |
RACK |
|
2. |
Сканер 10-и канальный |
1 |
8500 |
|
3. |
Набор специализированных проводо |
1 |
8000LEAD |
|
4. |
Набор специализированных проводов для сканера 8500 |
1 |
8500LEAD |
|
5. |
Мягкий кейс |
1 |
SOFTCASE |
|
6. |
Жесткий кейс |
1 |
TRANCASE |
|
7. |
Программное обеспечение для калибровки |
1 |
ProCal |
|
8. |
Программное обеспечение для лабораторного комплекса |
1 |
ProCal-Track |
|
9. |
Набор платиновых термометров (диапазон от - 80 до 670 °C) |
1 |
8000PRT |
|
10. |
Набор платиновых термометров (диапазон от - 200 до 670 °C) |
1 |
8000SPRT |
|
11. |
Блок для измерения частоты до 10 МГ ц |
1 |
EXT10 |
Таблица 2 - Основные метрологические характеристики мультиметров 8081-R в режиме измерений напряжения постоянного тока, силы постоянного тока, электрического сопротивления постоянному току
|
Измеряемая величина |
Предел измерений |
Разрешение |
Пределы допускаемой погрешности ± (% от показаний + % от значения предела измерений) |
|
Напряжение постоянного тока |
100 мВ |
1 нВ |
0,00048 + 0,00017 |
|
1 В |
10 нВ |
0,00039 + 0,00006 | |
|
10 В |
100 нВ |
0,00039 + 0,00006 | |
|
100 В |
1 мкВ |
0,00058 + 0,00008 | |
|
1000 В |
10 мкВ |
0,00058 + 0,00012 | |
|
Сила постоянного тока |
10 нА |
0,01пА |
0,5 + 0,008 |
|
100 нА |
0,1 пА |
0,18 + 0,0034 | |
|
1 мкА |
1 пА |
0,02 + 0,0017 | |
|
10 мкА |
10 пА |
0,003 + 0,001 | |
|
100 мкА |
10 пА |
0,0007 + 0,0004 | |
|
1 мА |
100 пА |
0,0007 + 0,0004 | |
|
10 мА |
1 нА |
0,0009 + 0,0004 | |
|
100 мА |
10 нА |
0,003 + 0,0006 | |
|
1 А |
100 нА |
0,015 + 0,0013 | |
|
10 А |
1 мкА |
0,036 + 0,0035 | |
|
30 А |
10 мкА |
0,049 + 0,0145 | |
|
Электрическо е сопротивлени е постоянному току |
1 Ом |
0,01 мкОм |
0,0015 + 0,0006 |
|
10 Ом |
0,1 мкОм |
0,001 + 0,0003 | |
|
100 Ом |
1 мкОм |
0,0009 + 0,0001 | |
|
1 кОм |
10 мкОм |
0,0008 + 0,00008 | |
|
10 кОм |
100 мкОм |
0,00095 + 0,00008 | |
|
100 кОм |
1 мОм |
0,001 + 0,00008 | |
|
1 МОм |
10 мОм |
0,0011 + 0,0002 | |
|
10 МОм |
100 мОм |
0,0015 + 0,0008 |
Таблица 3 - Основные метрологические характеристики мультиметров 8081-R в режиме измерений напряжения переменного тока, силы переменного тока, частоты
|
Измеряемая величина |
Предел измерений |
Разрешение |
Частота |
Пределы допускаемой погрешности ± (% от показаний + % от значения предела измерений) |
|
1 |
2 |
3 |
4 |
5 |
|
Напряжение переменного тока |
100 мВ |
0,1 мкВ |
10 Гц - 40 Гц |
0,05 + 0,015 |
|
40 Гц - 200 Гц |
0,021 + 0,009 | |||
|
200 Гц - 2 кГц |
0,017 + 0,008 | |||
|
2 кГц - 20 кГц |
0,025 + 0,01 | |||
|
20 кГц - 100 кГц |
0,06 + 0,05 | |||
|
1 В |
1 мкВ |
10 Гц - 40 Гц |
0,04 + 0,015 | |
|
40 Гц - 200 Гц |
0,019 + 0,006 | |||
|
200 Гц - 2 кГц |
0,015 + 0,006 | |||
|
2 кГц - 20 кГц |
0,025 + 0,01 | |||
|
20 кГц - 100 кГц |
0,06 + 0,05 | |||
|
100 кГц - 1 МГц |
1 + 2,5 |
|
1 |
2 |
3 |
4 |
5 |
|
10 В |
10 мкВ |
10 Гц - 40 Гц |
0,04 + 0,015 | |
|
40 Гц - 200 Гц |
0,019 + 0,006 | |||
|
200 Гц - 2 кГц |
0,015 + 0,006 | |||
|
2 кГц - 20 кГц |
0,025 + 0,01 | |||
|
20 кГц - 100 кГц |
0,06 + 0,05 | |||
|
100 кГц - 200 кГц |
1 + 2,5 | |||
|
100 В |
100 мкВ |
10 Гц - 40 Гц |
0,05 + 0,015 | |
|
40 Гц - 200 Гц |
0,02 + 0,009 | |||
|
200 Гц - 2 кГц |
0,018 + 0,007 | |||
|
2 кГц - 20 кГц |
0,03 + 0,01 | |||
|
20 кГц - 50 кГц |
0,08 + 0,05 | |||
|
1000 В |
1 мВ |
10 Гц - 40 Гц |
0,05 + 0,015 | |
|
40 Гц - 200 Гц |
0,02 + 0,009 | |||
|
200 Гц - 2 кГц |
0,018 + 0,007 | |||
|
2 кГц - 20 кГц |
0,03 + 0,01 | |||
|
20 кГц - 50 кГц |
0,08 + 0,05 | |||
|
Сила переменного тока |
100 мкА |
0,1 нА |
10 Гц - 40 Гц |
0,05 + 0,015 |
|
40 Гц - 1 кГц |
0,03 + 0,012 | |||
|
1 кГц - 10 кГц |
0,07 + 0,03 | |||
|
1 мА |
1 нА |
10 Гц - 40 Гц |
0,05 + 0,015 | |
|
40 Гц - 1 кГц |
0,03 + 0,012 | |||
|
1 кГц - 10 кГц |
0,07 + 0,03 | |||
|
10 мА |
10 нА |
10 Гц - 40 Гц |
0,05 + 0,015 | |
|
40 Гц - 1 кГц |
0,03 + 0,012 | |||
|
1 кГц - 10 кГц |
0,07 + 0,03 | |||
|
100 мА |
100 нА |
10 Гц - 40 Гц |
0,05 + 0,015 | |
|
40 Гц - 1 кГц |
0,03 + 0,012 | |||
|
1 кГц - 10 кГц |
0,07 + 0,03 | |||
|
1 А |
1 мкА |
10 Гц - 40 Гц |
0,06 + 0,02 | |
|
40 Гц - 1 кГц |
0,04 + 0,015 | |||
|
1 кГц - 10 кГц |
0,07 + 0,05 | |||
|
10 А |
10 мкА |
10 Гц - 40 Гц |
0,08 + 0,04 | |
|
40 Гц - 1 кГц |
0,07 + 0,03 | |||
|
30 А |
100 мкА |
10 Гц - 40 Гц |
0,08 + 0,04 | |
|
40 Гц - 1 кГц |
0,07 + 0,03 | |||
|
Угол сдвига фаз |
359,9° |
100 с |
от 0 до 359,9° |
0,2° + 6 мкс |
|
Частота |
1 МГц |
1 Гц |
1 Гц - 1 МГц |
0,0005 + 2 Гц |
Таблица 4 - Основные метрологические характеристики мультиметров 8071-R в режиме измерений напряжения постоянного тока, силы постоянного тока, электрического сопротивления постоянному току
|
Измеряемая величина |
Предел измерений |
Разрешение |
Пределы допускаемой погрешности ± (% от показаний + % от значения предела измерений) |
|
1 |
2 |
3 |
4 |
|
Напряжение постоянного тока |
100 мВ |
1 нВ |
0,0012 + 0,0004 |
|
1 В |
10 нВ |
0,0009 + 0,00014 | |
|
10 В |
100 нВ |
0,0009 + 0,00014 |
|
1 |
2 |
3 |
4 |
|
100 В |
1 мкВ |
0,0014 + 0,00018 | |
|
1000 В |
10 мкВ |
0,0014 + 0,00028 | |
|
Сила постоянного тока |
100 мкА |
100 пА |
0,0025 + 0,0014 |
|
1 мА |
1 нА |
0,0025 + 0,0014 | |
|
10 мА |
10 нА |
0,0035 + 0,0014 | |
|
100 мА |
100 нА |
0,011 + 0,0022 | |
|
1 А |
1 мкА |
0,055 + 0,0045 | |
|
10 А |
10 мкА |
0,15 + 0,0120 | |
|
30 А |
100 мкА |
0,2 + 0,05 | |
|
Электрическое сопротивление постоянному току |
10 Ом |
1 мкОм |
0,003 + 0,0008 |
|
100 Ом |
10 мкОм |
0,0025 + 0,0003 | |
|
1 кОм |
100 мкОм |
0,002 + 0,0002 | |
|
10 кОм |
1 мОм |
0,0025 + 0,0002 | |
|
100 кОм |
10 мОм |
0,003 + 0,0002 | |
|
1 МОм |
100 мОм |
0,0035 + 0,0005 | |
|
10 МОм |
1 Ом |
0,0048 + 0,002 |
Таблица 5 - Основные метрологические характеристики мультиметров 8071-R в режиме измерений напряжения переменного тока, силы переменного тока, частоты
|
Измеряемая величина |
Предел измерений |
Разрешение |
Частота |
Пределы допускаемой погрешности ± (% от показаний + % от значения предела измерений) |
|
1 |
2 |
3 |
4 |
5 |
|
Напряжение переменного тока |
100 мВ |
1 мкВ |
10 Гц - 40 Гц |
0,2 + 0,08 |
|
40 Гц - 200 Гц |
0,08 + 0,05 | |||
|
200 Гц - 2 кГц |
0,07 + 0,04 | |||
|
2 кГц - 20 кГц |
0,1 + 0,05 | |||
|
20 кГц - 100 кГц |
0,3 + 0,2 | |||
|
1 В |
10 мкВ |
10 Гц - 40 Гц |
0,18 + 0,08 | |
|
40 Гц - 200 Гц |
0,07 + 0,05 | |||
|
200 Гц - 2 кГц |
0,05 + 0,03 | |||
|
2 кГц - 20 кГц |
0,1 + 0,05 | |||
|
20 кГц - 100 кГц |
0,3 + 0,2 | |||
|
10 В |
100 мкВ |
10 Гц - 40 Гц |
0,18 + 0,08 | |
|
40 Гц - 200 Гц |
0,07 + 0,05 | |||
|
200 Гц - 2 кГц |
0,05 + 0,03 | |||
|
2 кГц - 20 кГц |
0,1 + 0,05 | |||
|
20 кГц - 100 кГц |
0,3 + 0,2 | |||
|
100 В |
1 мВ |
10 Гц - 40 Гц |
0,18 + 0,09 | |
|
40 Гц - 200 Гц |
0,08 + 0,06 | |||
|
200 Гц - 2 кГц |
0,06 + 0,03 | |||
|
2 кГц - 20 кГц |
0,1 + 0,05 | |||
|
1000 В |
10 мВ |
10 Гц - 40 Гц |
0,18 + 0,09 | |
|
40 Гц - 200 Гц |
0,08 + 0,06 | |||
|
200 Гц - 2 кГц |
0,06 + 0,03 | |||
|
2 кГц - 20 кГц |
0,1 + 0,05 |
|
1 |
2 |
3 |
4 |
5 |
|
Сила переменного тока |
100 мкА |
0,1 нА |
10 Гц - 40 Гц |
0,13 + 0,04 |
|
40 Гц - 1 кГц |
0,08 + 0,03 | |||
|
1 кГц - 10 кГц |
0,3 + 0,09 | |||
|
1 мА |
1 нА |
10 Гц - 40 Гц |
0,13 + 0,04 | |
|
40 Гц - 1 кГц |
0,08 + 0,03 | |||
|
1 кГц - 10 кГц |
0,3 + 0,09 | |||
|
10 мА |
10 нА |
10 Гц - 40 Гц |
0,13 + 0,04 | |
|
40 Гц - 1 кГц |
0,08 + 0,03 | |||
|
1 кГц - 10 кГц |
0,3 + 0,09 | |||
|
100 мА |
100 нА |
10 Гц - 40 Гц |
0,13 + 0,04 | |
|
40 Гц - 1 кГц |
0,08 + 0,03 | |||
|
1 кГц - 10 кГц |
0,3 + 0,09 | |||
|
1 А |
1 мкА |
10 Гц - 40 Гц |
0,2 + 0,06 | |
|
40 Гц - 1 кГц |
0,1 + 0,05 | |||
|
1 кГц - 10 кГц |
0,3 + 0,15 | |||
|
10 А |
10 мкА |
10 Гц - 40 Гц |
0,3 + 0,1 | |
|
40 Гц - 1 кГц |
0,4 + 0,1 | |||
|
30 А |
100 мкА |
10 Гц - 40 Гц |
0,3 + 0,1 | |
|
40 Гц - 1 кГц |
0,4 + 0,1 | |||
|
Частота |
1 МГц |
1 Гц |
1 Гц - 1 МГц |
0,0005 + 2 Гц |
Таблица 6 - Общие технические характеристики мультиметров 8081-R и 8071-R
|
Характеристика |
Значение |
|
Интерфейс связи с ПК |
RS-232, USB, GPIB (IEEE-488), LAN |
|
Напряжение сети питания, В |
230 |
|
Частота напряжения сети питания, Г ц |
50/60 |
|
Габаритные размеры, мм, (длинахширинахвысота) |
460х440х95 |
|
Масса, кг |
7 |
|
Рабочие условия применения:
|
от 0 до + 40 до 90 |
