Номер по Госреестру СИ: 68139-17
68139-17 Мультиметры цифровые прецизионные
(8071R, 8080R, 8081R, 8104R, 8109R)
Назначение средства измерений:
Мультиметры цифровые прецизионные 8071R, 8080R, 8081R, 8104R, 8109R (далее -мультиметры) предназначены для измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока, сопротивления постоянному току, частоты.
Внешний вид.
Мультиметры цифровые прецизионные
Рисунок № 1
Внешний вид.
Мультиметры цифровые прецизионные
Рисунок № 2
Внешний вид.
Мультиметры цифровые прецизионные
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 26.07.2027
Номер записи - 159762
ID в реестре СИ - 382162
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, модель 8081R, 8109R, 8104R, 8081R, 8081-К, 8081-R, 8071R, 8080R, 8081R, 8104R, 8109R, 8071R, 8071-R,
Производитель
Изготовитель - Фирма "Transmille Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 772
Выдано извещений - 11
Кол-во периодических поверок - 633
Кол-во средств измерений - 43
Кол-во владельцев - 18
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2112 от 2021.09.27 Об утверждении средств измерений
№1629 от 2017.07.26 Об утверждении типов средств измерений
№1448 от 2022.06.14 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (28)
Наличие аналогов СИ: Мультиметры цифровые прецизионные (8071R, 8080R, 8081R, 8104R, 8109R)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Transmille Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
34284-07 01.04.2012 |
Калибраторы многофункциональные, 3000 (мод. 3010, 3041, 3050) Фирма "Transmille Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
46795-11 18.05.2016 |
Мультиметры цифровые прецизионные, 8000-R Фирма "Transmille Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
54629-13 23.08.2018 |
Магазины сопротивления программируемые, Transmille 2090 Фирма "Transmille Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
57747-14 31.05.2024 |
Калибраторы многофункциональные, 3010R, 3041R, 3041TR, 3050R, 3050TR, 1000R, 1000TR Фирма "Transmille Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
68139-17 26.07.2027 |
Мультиметры цифровые прецизионные, 8071R, 8080R, 8081R, 8104R, 8109R Фирма "Transmille Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
75528-19 08.07.2024 |
Магазины сопротивления программируемые, Transmille 2090 Фирма "Transmille Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
Кто поверяет Мультиметры цифровые прецизионные (8071R, 8080R, 8081R, 8104R, 8109R)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ПРИСТ" (RA.RU.312058) | 27 | 26 | 1 | 0 | 27 | 26 | 1 | |||
| АО "ГРЦ МАКЕЕВА" (RA.RU.311643) | 14 | 7 | 0 | 14 | 0 | 14 | 0 | 14 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 4 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 192 | 5 | 0 | 192 | 1 | 99 | 0 | 99 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 10 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 362 | 41 | 48 | 260 | 1 | 308 | 48 | 260 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 6 | 0 | 6 | 3 | 3 | 0 | 3 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Московской области» (RA.RU.311341) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 38 | 0 | 38 | 0 | 38 | 0 | 38 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 38 | 10 | 0 | 38 | 0 | 22 | 0 | 22 | |
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 71 | 0 | 71 | 5 | 71 | 0 | 71 | ||
| Филиал АО «Концерн Росэнергоатом» - Ленинградская атомная станция (1744) | 1 | 0 | 1 | 1 | 1 | 0 | 1 |
Стоимость поверки Мультиметры цифровые прецизионные (8071R, 8080R, 8081R, 8104R, 8109R)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Пензенский ЦСМ Пензенская область |
11119 | 15669 |
|
ФБУ Сахалинский ЦСМ Сахалинская область |
9979 | 15669 |
|
ФБУ Тюменский ЦСМ Тюменская область |
25910 | 15669 |
Программное обеспечение
Мультиметры имеют встроенное и опциональное внешнее программное обеспечение (ПО), характеристики которого приведены в таблице 1. Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения функционирования мультиметра и управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) мультиметров фирмой-изготовителем и не может быть изменена пользователем. Внешнее опциональное ПО ProCal - это комплекс программных инструментов для градуировки мультиметров и проведения измерений. Оно обеспечивает настройку и конфигурирование мультиметров, управление процедурами измерений, выполнение измерений и/или вывод независимо полученных данных из систематизированной базы на дисплей, печать протоколов. ПО ProCal является метрологически значимым.
ПО ProCal интегрируется с программным пакетом ProCal-Track, включающим журнал регистрации всего парка измерительной техники предприятия, места ее нахождения, текущее состояние, прохождение переданных на поверку/калибровку изделий от заказчиков, печать необходимой сопроводительной документации и отгрузку возвращаемой заказчиком услуг техники. ПО ProCal-Track не является метрологически значимым.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |||
|
Идентификационное наименование ПО |
микроп |
рограмма |
ProCal |
ProCal-Track |
|
8071R, 8080R, 8081R |
8104R, 8109R | |||
|
Номер версии (идентификационный номер) ПО, не ниже |
2.04 |
0.4.0 |
4.20 |
4.20 |
|
Цифровой идентификатор ПО |
- |
b941ca6233fd 16ea441b01ba e005b05b |
5303A931368 742577258B EF3777FC75C |
51E6EB3EB99 6CB8A07F0 26В4В973С683 |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
md5 |
md5 |
md5 | |
Знак утверждения типа
Знак утверждения типа

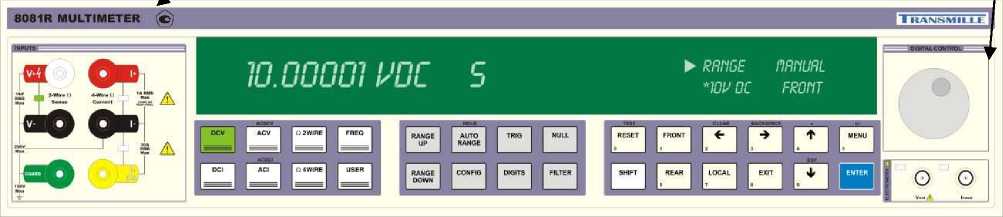

Рисунок 1 - Общий вид мультиметров цифровых прецизионных 8071R, 8080R, 8081R
Знак поверки
Знак утверждения типа

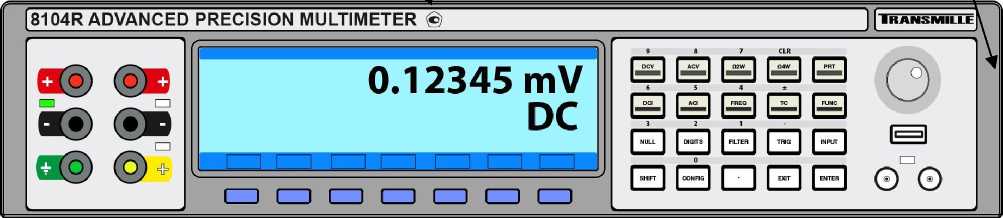

Рисунок 2 - Общий вид мультиметров цифровых прецизионных 8104R, 8109R
Схема пломбировки от несанкционированного доступа представлена на рисунке 3.

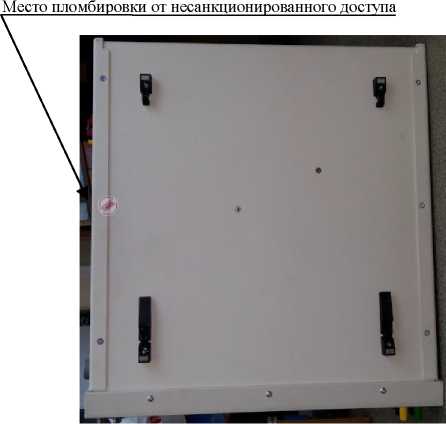

Рисунок 3 - Место пломбировки от несанкционированного доступа
Программное обеспечениеМультиметры имеют встроенное и опциональное внешнее программное обеспечение (ПО), характеристики которого приведены в таблице 1. Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения функционирования мультиметра и управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) мультиметров фирмой-изготовителем и не может быть изменена пользователем. Внешнее опциональное ПО ProCal - это комплекс программных инструментов для градуировки мультиметров и проведения измерений. Оно обеспечивает настройку и конфигурирование мультиметров, управление процедурами измерений, выполнение измерений и/или вывод независимо полученных данных из систематизированной базы на дисплей, печать протоколов. ПО ProCal является метрологически значимым.
ПО ProCal интегрируется с программным пакетом ProCal-Track, включающим журнал регистрации всего парка измерительной техники предприятия, места ее нахождения, текущее состояние, прохождение переданных на поверку/калибровку изделий от заказчиков, печать необходимой сопроводительной документации и отгрузку возвращаемой заказчиком услуг техники. ПО ProCal-Track не является метрологически значимым.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |||
|
Идентификационное наименование ПО |
микроп |
рограмма |
ProCal |
ProCal-Track |
|
8071R, 8080R, 8081R |
8104R, 8109R | |||
|
Номер версии (идентификационный номер) ПО, не ниже |
2.04 |
0.4.0 |
4.20 |
4.20 |
|
Цифровой идентификатор ПО |
- |
b941ca6233fd 16ea441b01ba e005b05b |
5303A931368 742577258B EF3777FC75C |
51E6EB3EB99 6CB8A07F0 26В4В973С683 |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
md5 |
md5 |
md5 | |
Метрологические и технические характеристики приведены в таблицах 2 - 11.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики | ||
|
8071R, 8109R |
8080R |
8081R, 8104R | |
|
Диапазон измерений напряжения постоянного тока, В |
от 0 до 1000 | ||
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В |
(таблица 4) | ||
|
Диапазоны измерений напряжения переменного тока, В в диапазоне частот, Гц |
от 0 до 1000 от 10 до 100-103 |
от 0 до 1000 от 10 до 1-106 | |
|
Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока, В |
(таблица 5) | ||
|
Диапазон измерений силы постоянного тока, А |
от 10-10-6 до 30 |
от 1 -10-9 до 30 | |
|
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А |
(таблица 6) | ||
|
Диапазон измерений силы переменного тока, А в диапазоне частот, Гц |
от 20-10-6 до 30 от 10 до 10-103 | ||
|
Пределы допускаемой абсолютной погрешности измерений силы переменного тока, А |
(таблица 7) | ||
|
Диапазон измерений сопротивления постоянному току, Ом |
от 10 до 10-106 |
от 1 до 10-106 |
от 1 до 2-1012 |
|
Наименование характеристики |
Значение характеристики | ||
|
8071R, 8109R |
8080R |
8081R, 8104R | |
|
Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, Ом |
(таблицы 8,9) | ||
|
Диапазон измерений частоты, Гц |
от 1 до 1-106 | ||
|
Пределы допускаемой абсолютной погрешности измерений частоты, Гц |
(таблица 10) | ||
|
Диапазоны и пределы допускаемой абсолютной погрешности измерений температуры термопар, °C |
(таблица 11) | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Потребляемая мощность, не более В-А |
50 |
|
Питание осуществляется от сети переменного тока: | |
|
- напряжение, В |
от 198 до 242 |
|
- частота, Гц |
от 47 до 63 |
|
Габаритные размеры, мм, не более: | |
|
- высота |
95 |
|
- ширина |
460 |
|
- длина |
440 |
|
Масса, кг, не более |
9 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающей среды, °С |
от 18 до 28 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
Таблица 4 - Режим измерений напряжения постоянного тока
|
Измерения напряжения постоянного тока | |||
|
Верхнее значение предела измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности, ± | |
|
8071R, 8109R |
8080R, 8081R, 8104R | ||
|
100 мВ |
1 нВ |
19,3-10-6- ип + 4-10-6- иВп |
9-10-6- ип + 1,7-10-6- ивп |
|
1 В |
10 нВ |
14,1-10-6- ип + 1,4-10-6-ивп |
6,4-10-6-ип + 0,6-10-6-ивп |
|
10 В |
100 нВ |
14,3-10-6- ип + 1,4-10-6- ивп |
6,8-10-6-ип + 0,6-10-6-ивп |
|
100 В |
1 мкВ |
22,0-10-6- ип + 1,8-10-6- ивп |
9,5-10-6-ип + 0,8-10-6-и'вп |
|
1000 В |
10 мкВ |
22,0-10-6- ип + 2,8-10-6- ивп |
9,5-10-6-ип + 1,2-10-6-ивп |
|
ип - измеренное значение напряжения постоянного тока в мВ (В); ивп - верхнее значение предела измерений в мВ (В) | |||
Таблица 5 - Режим измерений напряжения переменного тока
|
Измерения напряжения переменного тока | |||
|
Верхнее значение предела измерений |
Разрешение |
Частота |
Пределы допускаемой абсолютной погрешности, ± |
|
8071R, 8109R | |||
|
100 мВ |
0,1 мкВ |
от 10 до 40 Гц включ. |
0,12-10-2-ип + 0,08-10-2-ивп |
|
св. 40 до 200 Гц включ. |
0,11-10-2-ип + 0,05-10-2-ивп | ||
|
св. 200 Гц до 1 кГц включ. |
0,11-10-2-ип + 0,04-10-2-ивп | ||
|
св. 1 до 2 кГц включ. |
0,11-10-2-ип + 0,04-10-2-ивп | ||
|
св. 2 до 20 кГц включ. |
0,16-10-2-ип + 0,05-10-2-ивп | ||
|
св. 20 до 100 кГц |
0,47-10-2-ип + 0,20-10-2-ивп | ||
|
1 В |
1 мкВ |
от 10 до 40 Гц включ. |
0,28-10-2-ип + 0,08-10-2-ивп |
|
св. 40 до 200 Гц включ. |
0,11-10-2-ип + 0,05-10-2-ивп | ||
|
св. 200 Гц до 1 кГц включ. |
0,08-10-2-ип + 0,03-10-2-ивп | ||
|
св. 1 до 2 кГц включ. |
0,08-10-2-ип + 0,03-10-2-ивп | ||
|
св. 2 до 20 кГц включ. |
0,16-10-2-ип + 0,05-10-2-ивп | ||
|
св. 20 до 100 кГц |
0,47-10-2-ип + 0,20-10-2-ивп | ||
|
10 В |
10 мкВ |
от 10 до 40 Гц включ. |
0,28-10-2-ип + 0,08-10-2-ивп |
|
св. 40 до 200 Гц включ. |
0,11-10-2-ип + 0,05-10-2-ивп | ||
|
св. 200 Гц до 1 кГц включ. |
0,08-10-2-ип + 0,03-10-2-ивп | ||
|
св. 1 до 2 кГц включ. |
0,08-10-2-ип + 0,03-10-2-ивп | ||
|
св. 2 до 20 кГц включ. |
0,16-10-2-ип + 0,05-10-2-ивп | ||
|
св. 20 до 100 кГц |
0,47-10-2-ип + 0,20-10-2-ивп | ||
|
100 В |
100 мкВ |
от 10 до 40 Гц включ. |
0,28-10-2-ип + 0,09-10-2-ивп |
|
св. 40 до 200 Гц включ. |
0,12-10-2-ип + 0,06-10-2-ивп | ||
|
св. 200 Гц до 1 кГц включ. |
0,09-10-2-ип + 0,03-10-2-ивп | ||
|
св. 1 до 2 кГц включ. |
0,09-10-2-ип + 0,03-10-2-ивп | ||
|
св. 2 до 20 кГц |
0,16-10-2-ип + 0,05-10-2-ивп | ||
|
1000 В |
1 мВ |
от 10 до 40 Гц включ. |
0,28-10-2-ип + 0,09-10-2-ивп |
|
св. 40 до 200 Гц включ. |
0,12-10-2-ип + 0,06-10-2-ивп | ||
|
св. 200 Гц до 1 кГц включ. |
0,09-10-2-ип + 0,03-10-2-ивп | ||
|
св. 1 до 2 кГц включ. |
0,09-10-2-ип + 0,03-10-2-ивп | ||
|
св. 2 до 20 кГц |
0,16-10-2-ип + 0,05-10-2-ивп | ||
|
8080R, 8081R, 8104R | |||
|
100 мВ |
0,1 мкВ |
от 10 до 40 Гц включ. |
0,08-10-2-ип + 0,015-10-2-ивп |
|
св. 40 до 200 Гц включ. |
0,03-10-2-ип + 0,009-10-2-ивп | ||
|
св. 200 Гц до 1 кГц включ. |
0,03-10-2-ип + 0,008-10-2-ивп | ||
|
св. 1 до 2 кГц включ. |
0,03-10-2-ип + 0,008-10-2-ивп | ||
|
св. 2 до 20 кГц включ. |
0,04-10-2-ип + 0,01-10-2-ивп | ||
|
св. 20 до 100 кГц |
0,09-10-2-ип + 0,05-10-2-ивп | ||
|
1 В |
1 мкВ |
от 10 до 40 Гц включ. |
0,06-10-2-ип + 0,015-10-2-ивп |
|
св. 40 до 200 Гц включ. |
0,03-10-2-ип + 0,006-10-2-ивп | ||
|
св. 200 Гц до 1 кГц включ. |
0,02-10-2-ип + 0,006-10-2-ивп | ||
|
св. 1 до 2 кГц включ. |
0,02-10-2-ип + 0,006-10-2-ивп | ||
|
св. 2 до 20 кГц включ. |
0,04-10-2-ип + 0,01-10-2-ивп | ||
|
Верхнее значение предела измерений |
Разрешение |
Частота |
Пределы допускаемой абсолютной погрешности, ± |
|
св. 20 до 100 кГц включ. |
0,09-10-2-ип + 0,05-10-2-ивп | ||
|
св. 100 кГц до 1 МГц |
1,56-10-2-ип + 2,5-10-2-ивп | ||
|
10 В |
1 мкВ |
от 10 до 40 Гц включ. |
0,06-10-2-ип + 0,015-10-2-ивп |
|
св. 40 до 200 Гц включ. |
0,03-10-2ип + 0,006-10-2-ивп | ||
|
св. 200 Гц до 1 кГц включ. |
0,02-10-2-ип + 0,006-10-2-ивп | ||
|
св. 1 до 2 кГц включ. |
0,02-10-2-+ 0,006-10-2-ивп | ||
|
св. 2 до 20 кГц включ. |
0,04-10-2-ип + 0,01-10-2-ивп | ||
|
св. 20 до 100 кГц включ. |
0,09-10-2-ип + 0,05-10-2-ивп | ||
|
св. 100 до 200 кГц |
1,56-10-2-ип + 2,5-10-2-ивп | ||
|
100 В |
1 мкВ |
от 10 до 40 Гц включ. |
0,08-10-2-ип + 0,015-10-2-ивп |
|
св. 40 до 200 Гц включ. |
0,03-10-2-ип + 0,009-10-2-ивп | ||
|
св. 200 Гц до 1 кГц включ. |
0,03-10-2-ип + 0,007-10-2-ивп | ||
|
св. 1 до 2 кГц включ. |
0,03-10-2-ип + 0,007-10-2Цвп | ||
|
св. 2 до 20 кГц включ. |
0,05-10-2-ип + 0,01-10-2-ивп | ||
|
св. 20 до 50 кГц |
0,12-10-2-ип + 0,05-10-2-ивп | ||
|
1000 В |
1 мВ |
от 10 до 40 Гц включ. |
0,08-10-2-ип + 0,015-10-2-ивп |
|
св. 40 до 200 Гц включ. |
0,03-10-2-ип + 0,009-10-2-ивп | ||
|
св. 200 Гц до 1 кГц включ. |
0,03-10-2-ип + 0,007-10-2-ивп | ||
|
св. 1 до 2 кГц включ. |
0,03-10-2-ип + 0,007-10-2-ивп | ||
|
св. 2 до 10 кГц |
0,05-10-2-ип + 0,01-10-2-ивп | ||
|
ип - измеренное значение напряжения переменного тока в мВ (В); ивп - верхнее значение предела измерений в мВ (В) | |||
Таблица 6 - Режим измерений силы постоянного тока
|
Измерения силы постоянного тока | |||
|
Верхнее значение предела измерений (разрешение) |
Пределы допускаемой абсолютной погрешности, ± | ||
|
8071R, 8109R |
8080R |
8081R, 8104R | |
|
10 нА (0,01 пА) |
- |
- |
15200-10-6- 1п* + + 80-10-6-1вп |
|
100 нА (0,1 пА) |
3100-10-6- 1п + 34- 10-6-1вп | ||
|
1 мкА (1 пА) |
340-10-6-1п + 17-10-6-1вп | ||
|
10 мкА (10 рА) |
- |
- |
50-10-6-1п + 10-10-6-1вп |
|
Верхнее значение предела измерений (разрешение) |
Пределы допускаемой абсолютной погрешности, ± | ||
|
8071R, 8109R |
8080R |
8081R, 8104R | |
|
100 мкА (10 пА) |
40-10-6-1п + 14-10-6-1вп |
14-10-6-1п + 4- 10-6-1вп |
14-10-6-1п + 4-10-6-1вп |
|
1 мА (100 рА) |
40-10-6-1п + 14-10-6-1вп |
14-10-6-1п + 4- 10-6-1вп |
14-10-6-1п + 4-10-6-1вп |
|
10 мА (1 нА) |
55-10-6-1п + 14- 10-6-1вп |
16-10-6-1п + 4- 10-6-1вп |
16-10-6-1п + 4-10-6-1вп |
|
100 мА (10 пА) |
171-10-6-1п + 22-10-6-1вп |
47-10-6-1п + 6-10-6-1вп |
47-10-6-1п + 6-10-6-1вп |
|
1 А (100 нА) |
856-10-6-1п + 45-10-6-1вп |
234-10-6-1п + 13-10-6-1вп |
234-10-6-1п + 13-10-6-1вп |
|
10 А (1 мкА) |
2333-10-6-1п + 120-10-6-1вп |
561-10-6-1п + 35-10-6-1вп |
561-10-6-1п + 35-10-6-1вп |
|
30 А (10 мкА) |
3111-10-6-1п + 500-10-6-1вп |
764-10-6-1п + 145-10-6-1вп |
764-10-6-1п + 145-10-6-1вп |
In - измеренное значение силы постоянного тока в нА (мкА, мА, А); 1вп - верхнее значение предела измерений в нА (мкА, мА, А)
Таблица 7 - Режим измерений силы переменного тока
|
Измерения силы переменного тока | ||||
|
Верхнее значение предела измерений |
Разрешение |
Частота |
Пределы допускаемой абсолютной погрешности, ± | |
|
8071R, 8109R |
8080R, 8081R, 8104R | |||
|
100 мкА |
0,1 нА |
от 10 до 40 Гц включ. |
0,20-10-2-1п + 0,04-10-2-1Вп |
0,09-10-2-1п + 0,015-10-2-1вп |
|
св. 40 Гц до 1 кГц включ. |
0,12-10-2-1п + 0,03-10-2-1вп |
0,05-10-2-1п + 0,012-10-2-1вп | ||
|
св. 1 до 10 кГц |
0,47-10-2-1п + 0,09-10-2-1вп |
0,12-10-2-1п + 0,03-10-2-1вп | ||
|
1 мА |
1 нА |
от 10 до 40 Гц включ. |
0,20-10-2-1п + 0,04-10-2-1вп |
0,09-10-2-1п + 0,015-10-2-1вп |
|
св. 40 Гц до 1 кГц включ. |
0,12-10-2-1п + 0,03-10-2-1вп |
0,05-10-2-1п + 0,012-10-2-1вп | ||
|
св. 1 до 10 кГц |
0,47-10-2-1п + 0,09-10-2-1вп |
0,12-10-2-1п + 0,03-10-2-1вп | ||
|
10 мА |
10 нА |
от 10 до 40 Гц включ. |
0,20-10-2-1п + 0,04-10-2-1вп |
0,09-10-2-1п + 0,015-10-2-1вп |
|
св. 40 Гц до 1 кГц включ. |
0,12-10-2-1п + 0,03-10-2-1вп |
0,05-10-2-1п + 0,012-10-2-1вп | ||
|
св. 1 до 10 кГц |
0,47-10-2-1п + 0,09-10-2-1вп |
0,12-10-2-1п + 0,03-10-2-1вп | ||
|
Верхнее значение предела измерений |
Разрешение |
Частота |
Пределы допускаемой абсолютной погрешности, ± | |
|
8071R, 8109R |
8080R, 8081R, 8104R | |||
|
100 мА |
100 нА |
от 10 до 40 Гц включ. |
0,20-10-2-1п + 0,04-10-2-1вп |
0,09-10-2-1п + 0,015-10-2-1вп |
|
св. 40 Гц до 1 кГц включ. |
0,12-10-2-1п + 0,03-10-2-1вп |
0,05-10-2-1п + 0,012-10-2-1вп | ||
|
св. 1 до 10 кГц |
0,47-10-2-1п + 0,09-10-2-1вп |
0,12-10-2-1п + 0,03-10-2-1вп | ||
|
1 А |
1 мкА |
от 10 до 40 Гц включ. |
0,31-10-2-1п + 0,06-10-2-1вп |
0,11-10-2-1п + 0,02-10-2-1вп |
|
св. 40 Гц до 1 кГц включ. |
0,16-10-2-1п + 0,05-10-2-1вп |
0,07-10-2-1п + 0,015-10-2-1вп | ||
|
св. 1 до 10 кГц |
0,47-10-2-1п + 0,15-10-2-1вп |
0,13-10-2-1п + 0,05-10-2-1вп | ||
|
10 А |
10 мкА |
от 10 до 40 Гц включ. |
0,47-10-2-1п + 0,1-10-2-1вп |
0,16-10-2-1п + 0,04-10-2-1вп |
|
св. 40 Гц до 1 кГц |
0,62-10-2-1п + 0,1-10-2-1вп |
0,12-10-2-1п + 0,03-10-2-1вп | ||
|
30 А |
100 мкА |
от 10 до 40 Гц включ. |
0,47-10-2-1п + 0,1-10-2-1вп |
0,16-10-2-1п + 0,04-10-2-1вп |
|
св. 40 Гц до 1 кГц |
0,62-10-2-1п + 0,1-10-2-1вп |
0,12-10-2-1п + 0,03-10-2-1вп | ||
In - измеренное значение силы переменного тока в мкА (мА, А); 1вп - верхнее значение предела измерений в мкА (мА, А)
Таблица 8 - Режим измерений сопротивления постоянному току
|
Измерения сопротивления постоянному току | |||
|
Верхнее значение предела измерений |
Сила тока измерения |
Разрешение |
Пределы допускаемой абсолютной погрешности, ± |
|
8071 |
R, 8109R | ||
|
10 Ом |
10 мА |
1 мкОм |
46,7-10-6^п + 8,0-10-6<Ивп |
|
100 Ом |
10 мА |
10 мкОм |
38,9-10-6^п + 3,0-10-6^вп |
|
1 кОм |
10 мА |
100 мкОм |
31,1-10-6^п + 2,0-10-6^вп |
|
10 кОм |
1 мА |
1 мОм |
38,9-10-6^п + 2,0-10-6<Ивп |
|
100 кОм |
100 мкА |
10 мОм |
45,7-10-6^п + 2,0-10-6^вп |
|
1 МОм |
10 мкА |
100 мОм |
54,8-10-6^п + 5,0-10-6<Ивп |
|
10 МОм |
1 мкА |
1 Ом |
74,8-10-6R + 20,0-10-6<Ивп |
|
8080R, 8081R, 8104R | |||
|
1 Ом |
100 мА |
0,01 мкОм |
23,5-10-6^п + 6-10-6<Ивп |
|
10 Ом |
10 мА |
0,1 мкОм |
15,8-10-6^п + 3- 10-6-R,;il |
|
100 Ом |
10 мА |
1 мкОм |
14,1-10-6^п + 1-10-6<Ивп |
|
1 кОм |
10 мА |
10 мкОм |
12,5-10-6^п + 0,8-10-6^вп |
|
10 кОм |
1 мА |
100 мкОм |
14,9-10-6^п + 0,8-10-6^вп |
|
Верхнее значение предела измерений |
Сила тока измерения |
Разрешение |
Пределы допускаемой абсолютной погрешности, ± |
|
100 кОм |
100 мкА |
1 мОм |
15,7-10-6<Ип + 8-10-6-1<|;|1 |
|
1 МОм |
10 мкА |
10 мОм |
18,2-10-6^п + 2-10-6^вп |
|
10 МОм |
1 мкА |
100 мОм |
23,9-10-6^п + 8-10-6^вп |
|
Rп - измеренное значение сопротивления постоянному току, Ом (кОм, МОм); Rвп - верхнее значение предела измерений, Ом (кОм, МОм) | |||
Таблица 9 - Режим измерений сопротивления постоянному току мультиметров 8081R, 8104R (режим электрометр)
Измерения сопротивления постоянному току (режим электрометр)
|
Установленное напряжение |
Диапазоны измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности, ± |
|
50 В |
от 5 до 45 МОм |
10 Ом |
140-10-6<Ип* |
|
от 40 до 450 МОм |
100 Ом |
450-10-6<Ип | |
|
от 400 МОм до 4,5 ГОм |
1 кОм |
1800-10-6<Ип | |
|
от 4 ГОм до 1 ТОм |
100 кОм |
23000-10-6^п | |
|
100 В |
от 8 до 90 МОм |
10 Ом |
140-10-6^п |
|
от 80 до 900 МОм |
100 Ом |
416-10-6^п | |
|
от 800 МОм до 9 ГОм |
1 кОм |
1810- 10-6R | |
|
от 8 ГОм до 2 ТОм |
100 кОм |
23000-10-6^п | |
|
150 В |
от 12 до 135 МОм |
10 Ом |
135-10-6^п |
|
от 120 МОм до 1,35 ГОм |
100 Ом |
460-10-6<Ип | |
|
от 1,2 до 13,5 ГОм |
1 кОм |
1900-10-6<Ип | |
|
от 12 ГОм до 2 ТОм |
100 кОм |
17667-10-6^п | |
|
200 В |
от 20 до 180 МОм |
10 Ом |
135-10-6^п |
|
от 160 МОм до 1,8 ГОм |
100 Ом |
430-10-6<Ип | |
|
от 1,6 до 18 ГОм |
1 кОм |
1810- 10-6R | |
|
от 16 ГОм до 2 ТОм |
100 кОм |
15000- 10-6^п | |
|
250 В |
от 25 до 225 МОм |
10 Ом |
132-10-6^п |
|
от 200 МОм до 2,25 ГОм |
100 Ом |
430-10-6<Ип | |
|
от 2 до 22,5 ГОм |
1 кОм |
1810- 10-6R | |
|
от 20 ГОм до 2 ТОм |
100 кОм |
13400-10-6^п | |
|
300 В |
от 30 до 270 МОм |
10 Ом |
132-10-6^п |
|
от 240 МОм до 2,7 ГОм |
100 Ом |
415-10-6<Ип | |
|
от 2,4 до 27 ГОм |
1 кОм |
1810-10-6<Ип | |
|
от 24 ГОм до 2 ТОм |
100 кОм |
12300- 10-6^п |
Rn - измеренное значение сопротивления постоянному току, Ом
Таблица 10 - Режим измерений частоты
|
Измерения частоты | ||||
|
Верхнее значение предела измерений |
Единица младшего разряда (е.м.р.), Гц |
Разрешение, Гц |
Пределы допускаемой абсолютной погрешности, ± | |
|
8071R, 8109R |
8080R, 8081R, 8104R | |||
|
1 Гц |
1-10-5 |
0,1 |
5-10-6ГЮм* + 2 е.м.р. |
2-10-6Гизм + 2 е.м.р. |
|
100 Гц |
1-10-4 |
0,1 | ||
|
10 кГц |
0,1 |
0,1 | ||
|
100 кГц |
1 |
0,1 | ||
|
1 МГц |
10 |
0,1 | ||
|
* FmM - измеренное значение частоты, Гц | ||||
Таблица 11 - Метрологические характеристики мультиметров 8081R, 8104R в режиме измерений температуры по сигналам термопар
|
Тип термопары |
Диапазон температуры, °С |
Пределы допускаемой абсолютной погрешности, ±, °С |
|
K |
от -140 до +1340 |
0,08 |
|
J |
от -210 до +1200 |
0,08 |
|
B |
от +300 до +500 включ. |
0,25 |
|
св. +500 до +1820 |
0,15 | |
|
E |
от 0 до +800 |
0,05 |
|
R |
от -50 до +600 включ |
0,25 |
|
св. +600 до +1760 |
0,15 | |
|
S |
от 0 до +1760 |
0,15 |
|
N |
от -200 до +1300 |
0,09 |
|
T |
от -200 до +400 |
0,08 |
наносится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель корпуса мультиметра в виде наклейки со стойким к истиранию покрытием.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к мультиметрам цифровым прецизионным 8071R, 8080R, 8081R, 8104R, 8109R
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ Р 8.648-2015 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-2 до 2-109 Гц
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 -10-16 30 А
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
Приказ Федерального агентства по техническому регулированию и метрологии № 575 от 14 мая 2015 г. «Государственная поверочная схема для средств измерений силы переменного электрического тока от 1-10-8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии № 146 от 15 февраля 2016 г. «Государственная поверочная схема для средств измерений электрического сопротивления»
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу МП-610-004-2017 «Инструкция. Мультиметры цифровые прецизионные 8071R, 8080R, 8081R, 8104R, 8109R. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 10.05.2017 г.
Основные средства поверки:
- калибратор многофункциональный 5720 А , регистрационный номер 30447-05 в Федеральном информационном фонде (диапазон воспроизведения напряжения постоянного тока от 0 до 1000 В, пределы допускаемой абсолютной погрешности ±(3,5-7,5)-10"6-иуст; диапазон воспроизведения напряжения переменного тока от 0 до 1000 В в диапазоне частот от 10 Гц до 1 МГц, пределы допускаемой абсолютной погрешности ±(45-2700)-10-6-иуст; диапазон воспроизведения сопротивления постоянному току от 0 до 100 МОм, пределы допускаемой абсолютной погрешности ±(8,5-100)- 1СГ6-1<ус|);
-
- калибратор многофункциональный 3041R, регистрационный номер 57747-14 в Федеральном информационном фонде;
-
- калибратор постоянного тока (рабочий эталон 2 разряда) НК4-1, регистрационный номер 12261-98 в Федеральном информационном фонде (диапазон воспроизведения сопротивления постоянному току от 103 до 1019 Ом, пределы допускаемой относительной погрешности ±(0,05-30) %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых мультиметров с требуемой точностью.
Знак поверки наносится на боковую поверхность мультиметра и (или) на свидетельство о поверке в виде наклейки или оттиска.
Изготовитель
Фирма «Transmille Ltd.», ВеликобританияАдрес: Unit 4, Select Business Centre, Lodge Road, Staplehurst, TNI2 0QW
Web-сайт: http://www.transmille.com
Заявитель
Общество с ограниченной ответственностью «ТЭК-Тех» (ООО «ТЭК-Тех»)
ИНН 7716683551
Адрес: 129343, Москва, пр-д Серебрякова, 6, оф. 2.2.4
Тел./факс: (495) 646-22-94
Е-mail: info@tektech.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»
(ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево
Юридический адрес: 141570, Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Тел./факс: (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Принцип действия мультиметров основан на измерении мгновенных значений входных аналоговых сигналов результатов измерений, преобразовании результатов измерений в цифровую форму с помощью аналого-цифрового преобразователя (АЦП). Результаты измерений отображаются на 8,5-разрядном дисплее (далее - дисплей).
Конструктивно мультиметры выполнены в виде моноблока в стандартных металлических корпусах, которые могут помещаться в стенд (стойку). На передней панели расположены измерительные входы, дисплей, функциональные клавиши. Мультиметры имеют светодиодную индикацию. На задней панели расположены дополнительные измерительные входы, предохранители, разъемы интерфейсов RS232, USB, GPIB (IEEE-488), LAN, выключатель питания, разъем кабеля питания. Внешний вид лицевой панели, расположение функциональных клавиш и разъемов различаются для мультиметров 8071R, 8080R, 8081R и 8104R, 8109R.
Мультиметры имеют функции автоматического выбора диапазона измерений, самодиагностики, автокалибровки, запоминания рабочих установок пользователя. Калибровочные константы и коэффициенты хранятся в электронно-стираемом постоянном запоминающем устройстве (ПЗУ). Для обеспечения высокой точности измерений в мультиметрах применены высокостабильные меры напряжения постоянного тока и электрического сопротивления. Мультиметры позволяют измерять силу тока до 30 А без использования внешних шунтов. Мультиметры 8081R, 8104R имеют возможность измерять сопротивление постоянному току и малые токи в режиме электрометра, а также пересчитывать результаты измерений напряжения постоянного тока в температуру по сигналам термопар. Мультиметры 8071R, 8109R имеют одинаковые значения метрологических характеристик, но отличаются внешним видом лицевой панели. Мультиметры 8081R, 8104R имеют одинаковые значения метрологических характеристик, но отличаются внешним видом лицевой панели.
Питание мультиметров осуществляется от сети переменного тока.
Общий вид мультиметров 8071R, 8080R, 8081R с указанием мест размещения знака утверждения типа и знака поверки представлен на рисунке 1.
Общий вид мультиметров 8104R, 8109R с указанием мест размещения знака утверждения типа и знака поверки представлен на рисунке 2.
Знак поверки
Знак утверждения типа
Рисунок 1 - Общий вид мультиметров цифровых прецизионных 8071R, 8080R, 8081R
Знак поверки
Знак утверждения типа
Рисунок 2 - Общий вид мультиметров цифровых прецизионных 8104R, 8109R
Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
Рисунок 3 - Место пломбировки от несанкционированного доступа
Комплект поставки приведен в таблице 12.
Таблица 12 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Мультиметр цифровой прецизионный 8071R или 8080R или 8081R или 8104R или 8109R |
* 1 шт. | |
|
Комплект принадлежностей |
8000LEAD |
1 шт. |
|
Программное обеспечение |
ProCal, ProCal-Track |
2 шт. |
|
Сканер 10-канальный |
8500 |
1 шт. |
|
Комплект принадлежностей для сканера |
8500LEAD |
1 шт. |
|
Руководство по эксплуатации |
8000К001РЭ |
1 экз. |
|
Методика поверки |
МП-610-004-2017 |
1 экз. |
|
Мягкий кейс |
SOFTCASE |
1 шт. |
|
Жесткий кейс |
TRANCASE |
1 шт. |
|
* по заказу ** поставляется по отдельному заказу | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики | ||
|
8071R, 8109R |
8080R |
8081R, 8104R | |
|
Диапазон измерений напряжения постоянного тока, В |
от 0 до 1000 | ||
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В |
(таблица 4) | ||
|
Диапазоны измерений напряжения переменного тока, В в диапазоне частот, Гц |
от 0 до 1000 от 10 до 100-103 |
от 0 до 1000 от 10 до 1-106 | |
|
Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока, В |
(таблица 5) | ||
|
Диапазон измерений силы постоянного тока, А |
от 10-10-6 до 30 |
от 1 -10-9 до 30 | |
|
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А |
(таблица 6) | ||
|
Диапазон измерений силы переменного тока, А в диапазоне частот, Гц |
от 20-10-6 до 30 от 10 до 10-103 | ||
|
Пределы допускаемой абсолютной погрешности измерений силы переменного тока, А |
(таблица 7) | ||
|
Диапазон измерений сопротивления постоянному току, Ом |
от 10 до 10-106 |
от 1 до 10-106 |
от 1 до 2-1012 |
|
Наименование характеристики |
Значение характеристики | ||
|
8071R, 8109R |
8080R |
8081R, 8104R | |
|
Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, Ом |
(таблицы 8,9) | ||
|
Диапазон измерений частоты, Гц |
от 1 до 1-106 | ||
|
Пределы допускаемой абсолютной погрешности измерений частоты, Гц |
(таблица 10) | ||
|
Диапазоны и пределы допускаемой абсолютной погрешности измерений температуры термопар, °C |
(таблица 11) | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Потребляемая мощность, не более В-А |
50 |
|
Питание осуществляется от сети переменного тока: | |
|
- напряжение, В |
от 198 до 242 |
|
- частота, Гц |
от 47 до 63 |
|
Габаритные размеры, мм, не более: | |
|
- высота |
95 |
|
- ширина |
460 |
|
- длина |
440 |
|
Масса, кг, не более |
9 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающей среды, °С |
от 18 до 28 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
Таблица 4 - Режим измерений напряжения постоянного тока
|
Измерения напряжения постоянного тока | |||
|
Верхнее значение предела измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности, ± | |
|
8071R, 8109R |
8080R, 8081R, 8104R | ||
|
100 мВ |
1 нВ |
19,3-10-6- ип + 4-10-6- иВп |
9-10-6- ип + 1,7-10-6- ивп |
|
1 В |
10 нВ |
14,1-10-6- ип + 1,4-10-6-ивп |
6,4-10-6-ип + 0,6-10-6-ивп |
|
10 В |
100 нВ |
14,3-10-6- ип + 1,4-10-6- ивп |
6,8-10-6-ип + 0,6-10-6-ивп |
|
100 В |
1 мкВ |
22,0-10-6- ип + 1,8-10-6- ивп |
9,5-10-6-ип + 0,8-10-6-и'вп |
|
1000 В |
10 мкВ |
22,0-10-6- ип + 2,8-10-6- ивп |
9,5-10-6-ип + 1,2-10-6-ивп |
|
ип - измеренное значение напряжения постоянного тока в мВ (В); ивп - верхнее значение предела измерений в мВ (В) | |||
Таблица 5 - Режим измерений напряжения переменного тока
|
Измерения напряжения переменного тока | |||
|
Верхнее значение предела измерений |
Разрешение |
Частота |
Пределы допускаемой абсолютной погрешности, ± |
|
8071R, 8109R | |||
|
100 мВ |
0,1 мкВ |
от 10 до 40 Гц включ. |
0,12-10-2-ип + 0,08-10-2-ивп |
|
св. 40 до 200 Гц включ. |
0,11-10-2-ип + 0,05-10-2-ивп | ||
|
св. 200 Гц до 1 кГц включ. |
0,11-10-2-ип + 0,04-10-2-ивп | ||
|
св. 1 до 2 кГц включ. |
0,11-10-2-ип + 0,04-10-2-ивп | ||
|
св. 2 до 20 кГц включ. |
0,16-10-2-ип + 0,05-10-2-ивп | ||
|
св. 20 до 100 кГц |
0,47-10-2-ип + 0,20-10-2-ивп | ||
|
1 В |
1 мкВ |
от 10 до 40 Гц включ. |
0,28-10-2-ип + 0,08-10-2-ивп |
|
св. 40 до 200 Гц включ. |
0,11-10-2-ип + 0,05-10-2-ивп | ||
|
св. 200 Гц до 1 кГц включ. |
0,08-10-2-ип + 0,03-10-2-ивп | ||
|
св. 1 до 2 кГц включ. |
0,08-10-2-ип + 0,03-10-2-ивп | ||
|
св. 2 до 20 кГц включ. |
0,16-10-2-ип + 0,05-10-2-ивп | ||
|
св. 20 до 100 кГц |
0,47-10-2-ип + 0,20-10-2-ивп | ||
|
10 В |
10 мкВ |
от 10 до 40 Гц включ. |
0,28-10-2-ип + 0,08-10-2-ивп |
|
св. 40 до 200 Гц включ. |
0,11-10-2-ип + 0,05-10-2-ивп | ||
|
св. 200 Гц до 1 кГц включ. |
0,08-10-2-ип + 0,03-10-2-ивп | ||
|
св. 1 до 2 кГц включ. |
0,08-10-2-ип + 0,03-10-2-ивп | ||
|
св. 2 до 20 кГц включ. |
0,16-10-2-ип + 0,05-10-2-ивп | ||
|
св. 20 до 100 кГц |
0,47-10-2-ип + 0,20-10-2-ивп | ||
|
100 В |
100 мкВ |
от 10 до 40 Гц включ. |
0,28-10-2-ип + 0,09-10-2-ивп |
|
св. 40 до 200 Гц включ. |
0,12-10-2-ип + 0,06-10-2-ивп | ||
|
св. 200 Гц до 1 кГц включ. |
0,09-10-2-ип + 0,03-10-2-ивп | ||
|
св. 1 до 2 кГц включ. |
0,09-10-2-ип + 0,03-10-2-ивп | ||
|
св. 2 до 20 кГц |
0,16-10-2-ип + 0,05-10-2-ивп | ||
|
1000 В |
1 мВ |
от 10 до 40 Гц включ. |
0,28-10-2-ип + 0,09-10-2-ивп |
|
св. 40 до 200 Гц включ. |
0,12-10-2-ип + 0,06-10-2-ивп | ||
|
св. 200 Гц до 1 кГц включ. |
0,09-10-2-ип + 0,03-10-2-ивп | ||
|
св. 1 до 2 кГц включ. |
0,09-10-2-ип + 0,03-10-2-ивп | ||
|
св. 2 до 20 кГц |
0,16-10-2-ип + 0,05-10-2-ивп | ||
|
8080R, 8081R, 8104R | |||
|
100 мВ |
0,1 мкВ |
от 10 до 40 Гц включ. |
0,08-10-2-ип + 0,015-10-2-ивп |
|
св. 40 до 200 Гц включ. |
0,03-10-2-ип + 0,009-10-2-ивп | ||
|
св. 200 Гц до 1 кГц включ. |
0,03-10-2-ип + 0,008-10-2-ивп | ||
|
св. 1 до 2 кГц включ. |
0,03-10-2-ип + 0,008-10-2-ивп | ||
|
св. 2 до 20 кГц включ. |
0,04-10-2-ип + 0,01-10-2-ивп | ||
|
св. 20 до 100 кГц |
0,09-10-2-ип + 0,05-10-2-ивп | ||
|
1 В |
1 мкВ |
от 10 до 40 Гц включ. |
0,06-10-2-ип + 0,015-10-2-ивп |
|
св. 40 до 200 Гц включ. |
0,03-10-2-ип + 0,006-10-2-ивп | ||
|
св. 200 Гц до 1 кГц включ. |
0,02-10-2-ип + 0,006-10-2-ивп | ||
|
св. 1 до 2 кГц включ. |
0,02-10-2-ип + 0,006-10-2-ивп | ||
|
св. 2 до 20 кГц включ. |
0,04-10-2-ип + 0,01-10-2-ивп | ||
|
Верхнее значение предела измерений |
Разрешение |
Частота |
Пределы допускаемой абсолютной погрешности, ± |
|
св. 20 до 100 кГц включ. |
0,09-10-2-ип + 0,05-10-2-ивп | ||
|
св. 100 кГц до 1 МГц |
1,56-10-2-ип + 2,5-10-2-ивп | ||
|
10 В |
1 мкВ |
от 10 до 40 Гц включ. |
0,06-10-2-ип + 0,015-10-2-ивп |
|
св. 40 до 200 Гц включ. |
0,03-10-2ип + 0,006-10-2-ивп | ||
|
св. 200 Гц до 1 кГц включ. |
0,02-10-2-ип + 0,006-10-2-ивп | ||
|
св. 1 до 2 кГц включ. |
0,02-10-2-+ 0,006-10-2-ивп | ||
|
св. 2 до 20 кГц включ. |
0,04-10-2-ип + 0,01-10-2-ивп | ||
|
св. 20 до 100 кГц включ. |
0,09-10-2-ип + 0,05-10-2-ивп | ||
|
св. 100 до 200 кГц |
1,56-10-2-ип + 2,5-10-2-ивп | ||
|
100 В |
1 мкВ |
от 10 до 40 Гц включ. |
0,08-10-2-ип + 0,015-10-2-ивп |
|
св. 40 до 200 Гц включ. |
0,03-10-2-ип + 0,009-10-2-ивп | ||
|
св. 200 Гц до 1 кГц включ. |
0,03-10-2-ип + 0,007-10-2-ивп | ||
|
св. 1 до 2 кГц включ. |
0,03-10-2-ип + 0,007-10-2Цвп | ||
|
св. 2 до 20 кГц включ. |
0,05-10-2-ип + 0,01-10-2-ивп | ||
|
св. 20 до 50 кГц |
0,12-10-2-ип + 0,05-10-2-ивп | ||
|
1000 В |
1 мВ |
от 10 до 40 Гц включ. |
0,08-10-2-ип + 0,015-10-2-ивп |
|
св. 40 до 200 Гц включ. |
0,03-10-2-ип + 0,009-10-2-ивп | ||
|
св. 200 Гц до 1 кГц включ. |
0,03-10-2-ип + 0,007-10-2-ивп | ||
|
св. 1 до 2 кГц включ. |
0,03-10-2-ип + 0,007-10-2-ивп | ||
|
св. 2 до 10 кГц |
0,05-10-2-ип + 0,01-10-2-ивп | ||
|
ип - измеренное значение напряжения переменного тока в мВ (В); ивп - верхнее значение предела измерений в мВ (В) | |||
Таблица 6 - Режим измерений силы постоянного тока
|
Измерения силы постоянного тока | |||
|
Верхнее значение предела измерений (разрешение) |
Пределы допускаемой абсолютной погрешности, ± | ||
|
8071R, 8109R |
8080R |
8081R, 8104R | |
|
10 нА (0,01 пА) |
- |
- |
15200-10-6- 1п* + + 80-10-6-1вп |
|
100 нА (0,1 пА) |
3100-10-6- 1п + 34- 10-6-1вп | ||
|
1 мкА (1 пА) |
340-10-6-1п + 17-10-6-1вп | ||
|
10 мкА (10 рА) |
- |
- |
50-10-6-1п + 10-10-6-1вп |
|
Верхнее значение предела измерений (разрешение) |
Пределы допускаемой абсолютной погрешности, ± | ||
|
8071R, 8109R |
8080R |
8081R, 8104R | |
|
100 мкА (10 пА) |
40-10-6-1п + 14-10-6-1вп |
14-10-6-1п + 4- 10-6-1вп |
14-10-6-1п + 4-10-6-1вп |
|
1 мА (100 рА) |
40-10-6-1п + 14-10-6-1вп |
14-10-6-1п + 4- 10-6-1вп |
14-10-6-1п + 4-10-6-1вп |
|
10 мА (1 нА) |
55-10-6-1п + 14- 10-6-1вп |
16-10-6-1п + 4- 10-6-1вп |
16-10-6-1п + 4-10-6-1вп |
|
100 мА (10 пА) |
171-10-6-1п + 22-10-6-1вп |
47-10-6-1п + 6-10-6-1вп |
47-10-6-1п + 6-10-6-1вп |
|
1 А (100 нА) |
856-10-6-1п + 45-10-6-1вп |
234-10-6-1п + 13-10-6-1вп |
234-10-6-1п + 13-10-6-1вп |
|
10 А (1 мкА) |
2333-10-6-1п + 120-10-6-1вп |
561-10-6-1п + 35-10-6-1вп |
561-10-6-1п + 35-10-6-1вп |
|
30 А (10 мкА) |
3111-10-6-1п + 500-10-6-1вп |
764-10-6-1п + 145-10-6-1вп |
764-10-6-1п + 145-10-6-1вп |
In - измеренное значение силы постоянного тока в нА (мкА, мА, А); 1вп - верхнее значение предела измерений в нА (мкА, мА, А)
Таблица 7 - Режим измерений силы переменного тока
|
Измерения силы переменного тока | ||||
|
Верхнее значение предела измерений |
Разрешение |
Частота |
Пределы допускаемой абсолютной погрешности, ± | |
|
8071R, 8109R |
8080R, 8081R, 8104R | |||
|
100 мкА |
0,1 нА |
от 10 до 40 Гц включ. |
0,20-10-2-1п + 0,04-10-2-1Вп |
0,09-10-2-1п + 0,015-10-2-1вп |
|
св. 40 Гц до 1 кГц включ. |
0,12-10-2-1п + 0,03-10-2-1вп |
0,05-10-2-1п + 0,012-10-2-1вп | ||
|
св. 1 до 10 кГц |
0,47-10-2-1п + 0,09-10-2-1вп |
0,12-10-2-1п + 0,03-10-2-1вп | ||
|
1 мА |
1 нА |
от 10 до 40 Гц включ. |
0,20-10-2-1п + 0,04-10-2-1вп |
0,09-10-2-1п + 0,015-10-2-1вп |
|
св. 40 Гц до 1 кГц включ. |
0,12-10-2-1п + 0,03-10-2-1вп |
0,05-10-2-1п + 0,012-10-2-1вп | ||
|
св. 1 до 10 кГц |
0,47-10-2-1п + 0,09-10-2-1вп |
0,12-10-2-1п + 0,03-10-2-1вп | ||
|
10 мА |
10 нА |
от 10 до 40 Гц включ. |
0,20-10-2-1п + 0,04-10-2-1вп |
0,09-10-2-1п + 0,015-10-2-1вп |
|
св. 40 Гц до 1 кГц включ. |
0,12-10-2-1п + 0,03-10-2-1вп |
0,05-10-2-1п + 0,012-10-2-1вп | ||
|
св. 1 до 10 кГц |
0,47-10-2-1п + 0,09-10-2-1вп |
0,12-10-2-1п + 0,03-10-2-1вп | ||
|
Верхнее значение предела измерений |
Разрешение |
Частота |
Пределы допускаемой абсолютной погрешности, ± | |
|
8071R, 8109R |
8080R, 8081R, 8104R | |||
|
100 мА |
100 нА |
от 10 до 40 Гц включ. |
0,20-10-2-1п + 0,04-10-2-1вп |
0,09-10-2-1п + 0,015-10-2-1вп |
|
св. 40 Гц до 1 кГц включ. |
0,12-10-2-1п + 0,03-10-2-1вп |
0,05-10-2-1п + 0,012-10-2-1вп | ||
|
св. 1 до 10 кГц |
0,47-10-2-1п + 0,09-10-2-1вп |
0,12-10-2-1п + 0,03-10-2-1вп | ||
|
1 А |
1 мкА |
от 10 до 40 Гц включ. |
0,31-10-2-1п + 0,06-10-2-1вп |
0,11-10-2-1п + 0,02-10-2-1вп |
|
св. 40 Гц до 1 кГц включ. |
0,16-10-2-1п + 0,05-10-2-1вп |
0,07-10-2-1п + 0,015-10-2-1вп | ||
|
св. 1 до 10 кГц |
0,47-10-2-1п + 0,15-10-2-1вп |
0,13-10-2-1п + 0,05-10-2-1вп | ||
|
10 А |
10 мкА |
от 10 до 40 Гц включ. |
0,47-10-2-1п + 0,1-10-2-1вп |
0,16-10-2-1п + 0,04-10-2-1вп |
|
св. 40 Гц до 1 кГц |
0,62-10-2-1п + 0,1-10-2-1вп |
0,12-10-2-1п + 0,03-10-2-1вп | ||
|
30 А |
100 мкА |
от 10 до 40 Гц включ. |
0,47-10-2-1п + 0,1-10-2-1вп |
0,16-10-2-1п + 0,04-10-2-1вп |
|
св. 40 Гц до 1 кГц |
0,62-10-2-1п + 0,1-10-2-1вп |
0,12-10-2-1п + 0,03-10-2-1вп | ||
In - измеренное значение силы переменного тока в мкА (мА, А); 1вп - верхнее значение предела измерений в мкА (мА, А)
Таблица 8 - Режим измерений сопротивления постоянному току
|
Измерения сопротивления постоянному току | |||
|
Верхнее значение предела измерений |
Сила тока измерения |
Разрешение |
Пределы допускаемой абсолютной погрешности, ± |
|
8071 |
R, 8109R | ||
|
10 Ом |
10 мА |
1 мкОм |
46,7-10-6^п + 8,0-10-6<Ивп |
|
100 Ом |
10 мА |
10 мкОм |
38,9-10-6^п + 3,0-10-6^вп |
|
1 кОм |
10 мА |
100 мкОм |
31,1-10-6^п + 2,0-10-6^вп |
|
10 кОм |
1 мА |
1 мОм |
38,9-10-6^п + 2,0-10-6<Ивп |
|
100 кОм |
100 мкА |
10 мОм |
45,7-10-6^п + 2,0-10-6^вп |
|
1 МОм |
10 мкА |
100 мОм |
54,8-10-6^п + 5,0-10-6<Ивп |
|
10 МОм |
1 мкА |
1 Ом |
74,8-10-6R + 20,0-10-6<Ивп |
|
8080R, 8081R, 8104R | |||
|
1 Ом |
100 мА |
0,01 мкОм |
23,5-10-6^п + 6-10-6<Ивп |
|
10 Ом |
10 мА |
0,1 мкОм |
15,8-10-6^п + 3- 10-6-R,;il |
|
100 Ом |
10 мА |
1 мкОм |
14,1-10-6^п + 1-10-6<Ивп |
|
1 кОм |
10 мА |
10 мкОм |
12,5-10-6^п + 0,8-10-6^вп |
|
10 кОм |
1 мА |
100 мкОм |
14,9-10-6^п + 0,8-10-6^вп |
|
Верхнее значение предела измерений |
Сила тока измерения |
Разрешение |
Пределы допускаемой абсолютной погрешности, ± |
|
100 кОм |
100 мкА |
1 мОм |
15,7-10-6<Ип + 8-10-6-1<|;|1 |
|
1 МОм |
10 мкА |
10 мОм |
18,2-10-6^п + 2-10-6^вп |
|
10 МОм |
1 мкА |
100 мОм |
23,9-10-6^п + 8-10-6^вп |
|
Rп - измеренное значение сопротивления постоянному току, Ом (кОм, МОм); Rвп - верхнее значение предела измерений, Ом (кОм, МОм) | |||
Таблица 9 - Режим измерений сопротивления постоянному току мультиметров 8081R, 8104R (режим электрометр)
Измерения сопротивления постоянному току (режим электрометр)
|
Установленное напряжение |
Диапазоны измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности, ± |
|
50 В |
от 5 до 45 МОм |
10 Ом |
140-10-6<Ип* |
|
от 40 до 450 МОм |
100 Ом |
450-10-6<Ип | |
|
от 400 МОм до 4,5 ГОм |
1 кОм |
1800-10-6<Ип | |
|
от 4 ГОм до 1 ТОм |
100 кОм |
23000-10-6^п | |
|
100 В |
от 8 до 90 МОм |
10 Ом |
140-10-6^п |
|
от 80 до 900 МОм |
100 Ом |
416-10-6^п | |
|
от 800 МОм до 9 ГОм |
1 кОм |
1810- 10-6R | |
|
от 8 ГОм до 2 ТОм |
100 кОм |
23000-10-6^п | |
|
150 В |
от 12 до 135 МОм |
10 Ом |
135-10-6^п |
|
от 120 МОм до 1,35 ГОм |
100 Ом |
460-10-6<Ип | |
|
от 1,2 до 13,5 ГОм |
1 кОм |
1900-10-6<Ип | |
|
от 12 ГОм до 2 ТОм |
100 кОм |
17667-10-6^п | |
|
200 В |
от 20 до 180 МОм |
10 Ом |
135-10-6^п |
|
от 160 МОм до 1,8 ГОм |
100 Ом |
430-10-6<Ип | |
|
от 1,6 до 18 ГОм |
1 кОм |
1810- 10-6R | |
|
от 16 ГОм до 2 ТОм |
100 кОм |
15000- 10-6^п | |
|
250 В |
от 25 до 225 МОм |
10 Ом |
132-10-6^п |
|
от 200 МОм до 2,25 ГОм |
100 Ом |
430-10-6<Ип | |
|
от 2 до 22,5 ГОм |
1 кОм |
1810- 10-6R | |
|
от 20 ГОм до 2 ТОм |
100 кОм |
13400-10-6^п | |
|
300 В |
от 30 до 270 МОм |
10 Ом |
132-10-6^п |
|
от 240 МОм до 2,7 ГОм |
100 Ом |
415-10-6<Ип | |
|
от 2,4 до 27 ГОм |
1 кОм |
1810-10-6<Ип | |
|
от 24 ГОм до 2 ТОм |
100 кОм |
12300- 10-6^п |
Rn - измеренное значение сопротивления постоянному току, Ом
Таблица 10 - Режим измерений частоты
|
Измерения частоты | ||||
|
Верхнее значение предела измерений |
Единица младшего разряда (е.м.р.), Гц |
Разрешение, Гц |
Пределы допускаемой абсолютной погрешности, ± | |
|
8071R, 8109R |
8080R, 8081R, 8104R | |||
|
1 Гц |
1-10-5 |
0,1 |
5-10-6ГЮм* + 2 е.м.р. |
2-10-6Гизм + 2 е.м.р. |
|
100 Гц |
1-10-4 |
0,1 | ||
|
10 кГц |
0,1 |
0,1 | ||
|
100 кГц |
1 |
0,1 | ||
|
1 МГц |
10 |
0,1 | ||
|
* FmM - измеренное значение частоты, Гц | ||||
Таблица 11 - Метрологические характеристики мультиметров 8081R, 8104R в режиме измерений температуры по сигналам термопар
|
Тип термопары |
Диапазон температуры, °С |
Пределы допускаемой абсолютной погрешности, ±, °С |
|
K |
от -140 до +1340 |
0,08 |
|
J |
от -210 до +1200 |
0,08 |
|
B |
от +300 до +500 включ. |
0,25 |
|
св. +500 до +1820 |
0,15 | |
|
E |
от 0 до +800 |
0,05 |
|
R |
от -50 до +600 включ |
0,25 |
|
св. +600 до +1760 |
0,15 | |
|
S |
от 0 до +1760 |
0,15 |
|
N |
от -200 до +1300 |
0,09 |
|
T |
от -200 до +400 |
0,08 |
