Наименование

Обозначение

Количество, шт.

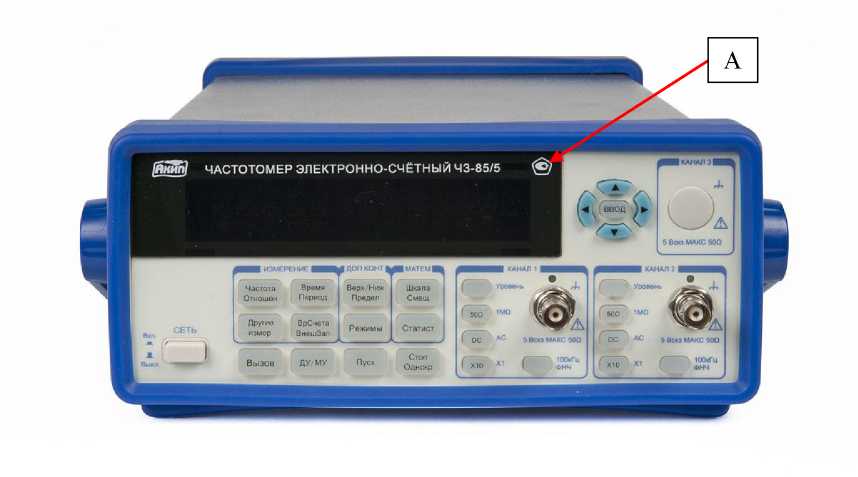

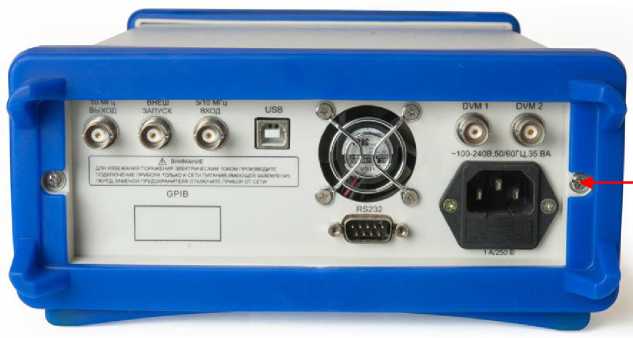

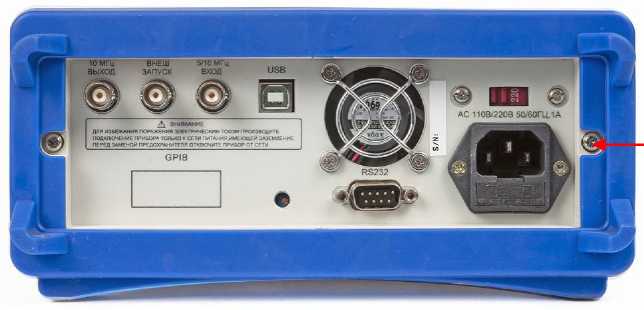

Частотомер электронно-счетный серии Ч3-85¹⁾

1

Сетевой шнур питания

1

Измерительный кабель (тип разъемов BNC)

1

Руководство по эксплуатации

1

Методика поверки

ПР-10-2019МП

1

Примечание

Модификации по требованию заказчика. Каналы 2 и 3 являются опциями для модификации Ч3-85/4, канал 3 является опцией для модификаций Ч3-85/5, Ч3-85/5, Ч3-85/6, Ч3-85/7. Варианты опций приведены в таблице 2.

Наименование характеристики

Значение характеристики для модификаций частотомеров

Ч3-85/4

Ч3-85/5, Ч3-85/5,

Ч3-85/6, Ч3-85/7

1

2

3

Количество входов (каналов)

- стандартное исполнение

1

2

- опция

2 и 3

3

1

2

3

Диапазон измерений частоты для стандартного исполнения (канал 1 для модификации Ч3-85/4, каналы 1 и 2 для модификаций Ч3-85/5, Ч3-85/5, Ч3-85/6, Ч3-85/7), Гц

- в режиме связи по постоянному току при входном

сопротивлении 50 Ом и 1 МОм

от 0,001 до 20040⁶

- в режиме связи по переменному току при входном

сопротивлении 50 Ом

от 140⁶ до 20040⁶

- в режиме связи по переменному току при входном

сопротивлении 1 МОм

от 30 до 20040⁶

Диапазоны уровней входного сигнала для каналов в стандартном исполнении, В

- для синусоидального сигнала (среднее квадратическое значение)

от 5- 1С

^-2 _{до 1}

- для импульсного сигнала (размах)

от 0,15 до 4,5

Диапазон уровней синхронизации для стандартного

исполнения, В

(канал 1 для модификации Ч3-85/4, каналы 1 и 2 для

±5

модификаций Ч3-85/5, Ч3-85/6, Ч3-85/7)

Диапазон измерений частоты для опциональных каналов (канал 2 и 3 для модификации Ч3-85/4, канал 3 для модификаций Ч3-85/5, Ч3-85/6, Ч3-85/7), ГГц

- опция 1 А

от 0,1 до 3

- опция 2А

от 0,2 до 6,5

- опция 3А (только для канала 3)

от 6,5 до 12,4

- опция 4 А (только для канала 3)

от 6,5 до 16

Диапазоны измерений периода сигнала для каналов

1 и 2, с

- стандартное исполнение (канал 1 для модификации Ч3-85/4, каналы 1 и 2 для модификаций Ч3-85/5, Ч3-85/6, Ч3-85/7)

от 5 нс до 10000 с

от 5 нс до 10000 с

- опция 1 А

от 0,33 до 10 нс

-

- опция 2А

от 0,15 до 1,6 нс

-

Диапазоны уровней входного сигнала в диапазонах частот для опциональных каналов, дБм

- опция 1 А:

от 0,1 до 2,6 ГГц

от -27 до +19

св. 2,6 до 3 ГГц

от -15 до +19

- опция 2А:

от 200 до 400 МГц

от -15 до +13

св. 0,4 до 6 ГГц

от -20 до +13

св. 6 до 6,5 ГГц

от -15 до +13

- опция 3А

от 6,5 ГГц до 12,4 ГГц

от -18 до +10

- опция 4А

от 6,5 ГГц до 12,4 ГГц

от -18 до +10

св. 12,4 до 16 ГГц

от -15 до +10

1

2                         3

Пределы допускаемого относительного дрейфа частоты опорного генератора (ОГ) за 1 год

• - стандартное исполнение

• - опция 101

• - опция FE-5680A

±240^-7

±540^-8 ±540^-10

Относительная вариация частоты ОГ в рабочем диапазоне температур

• - стандартное исполнение

• - опция 101

• - опция FE-5680A

±540^-8

±540^-9 ±140^-10

Пределы допускаемой абсолютной погрешности измерений частоты и периода сигнала

D _{f Р} = ±(d ₀ - D ^ап . ^{— ис} . ^—и )• f (р)

^t сч        ^t сч       ^t сч

где do - предел допускаемого относительного дрейфа частоты ОГ ¹⁾;

\_с/сз - системная составляющая погрешности, с; Р - погрешность индикатора, с;

А_зап - составляющая погрешности, обусловленная системой запуска, с;

t _сч - установленное время счета в частотомере, с;

f - измеряемое значение частоты, Гц;

P - измеряемое значение периода, с.

Системная    составляющая    погрешности

V10^-9- для частотомеров Ч3-85/4, Ч3-85/6; 740’⁸- для частотомеров Ч3-85/5;

3,540^-10- для частотомеров Ч3-85/7. Погрешность индикатора Д_и, с: 540^-10 - для частотомеров Ч3-85/4, Ч3-85/6, 140’⁸- для частотомеров Ч3-85/5, 1,5-10’¹⁰ - для частотомеров Ч3-85/7.

Составляющая погрешности, обусловленная системой запуска, с

D _ (0,005 • U_3an + иш ). 2

t

зап

где U_3an - уровень запуска, В;

и_ш - уровень шумового сигнала на входе, В:

и_ш = 0,050 В - для частотомеров Ч3-85/4, Ч3-85/5, Ч3-85/6;

и_ш = 0,015 В - для частотомеров

Ч3-85/7.

t_3an - скорость нарастания сигнала в точке запуска, В/с;

t _зап = V_pp • 2р • f - для сигналов синусоидальной формы с уровнем запуска равным нулю, где

Vpp - значение размаха сигнала на входе, В;

f - частота сигнала, Гц.

Примечание

1) За один год после выпуска из производства или подстройки

1

2

3

Пределы допускаемой абсолютной погрешности измерений отношения частот

A f1/f2=—¹—

^f2 ^t сч

где f₂ - значение частоты сигнала на канале 2; t_C4 - установленное время счета в частотомере.

Наименование характеристики

Значение характеристики для модификаций частотомеров

Ч3-85/5, Ч3-85/6

Ч3-85/7

1

2

3

Диапазон измерений длительности интервала времени между импульсами, поступающими на вход 1 и 2

от 10 нс до 10000 с

от 1 нс до 10000 с

Диапазон измерений длительности импульсов (только для входа 1)

от 30 нс до 5000 с

от 1 нс до 10000

Диапазон измерений коэффициента заполнения импульсов (только для входа 1)

от 0,01 до 0,99

Диапазон измерений фазового сдвига между двумя синхронными сигналами, поступающими на вход 1 и 2 (в диапазоне частот до 1 МГц), °

от 0 до 360

от 1 до 359

Диапазон измерений количества импульсов

от 0 до 1 • 10¹³

Пределы допускаемой абсолютной погрешности измерений временных интервалов и длительности импульсов, с

Dтt =±[(5 0 +^Da4 • T(t) + Dсис ]

^t сч

где 5о - предел допускаемого относительного дрейфа частоты ОГ, приведенный в таблице 2; Д_зап - составляющая погрешности, обусловленная системой запуска, приведенная в таблице 2;

где T (т)- измеряемый временной интервал или длительность импульсов, с;

Д_сис - системная составляющая погрешности, с: 540"⁹ - для Ч3-85/5, 440"⁹ - для Ч3-85/6, 1,5-10’⁹ - для Ч3-85/7.

Пределы допускаемой абсолютной погрешности измерений фазового сдвига, °

• - для Ч3-85/5

• - для Ч3-85/6

• - для Ч3-85/7

±(3 • 10^-9+A_3an)f 360 +0,05) ±(2Л10^-9+Д₃ап)/^360+0,01) ±(1^10^-9+Дзап)/^360+ 0,01) где f - частота сигнала, Гц; Д3ап - составляющая погрешности, обусловленная системой запуска, приведенная в таблице 2;

1

2

3

Пределы допускаемой абсолютной погрешности измерений коэффициента заполнения импульсов

V  = ±0,0001+DQRmS + (50 -Т +Dзап + 1,5■ 10"⁹) ■ f),

где

DQ_RMS - среднеквадратическая погрешность измерения, определяемая по формуле:

DQrms = ±J(Dи² + 2 ■ D²) ■ (1 + О²) ■ f _;

э

Д_и - погрешность индикатора, приведенная в таблице 2; Q - измеряемый коэффициент заполнения импульсов;

5о - предел допускаемого относительного дрейфа частоты ОГ, приведенный в таблице 2; Дзап - составляющая погрешности, обусловленная системой запуска, приведенная в таблице 2;

т - длительность импульса, с;

f - частота сигнала, Гц.

Примечание

При отличии скорости нарастания сигнала в точке начала измерения и в точке окончания измерения, составляющая погрешности, обусловленная системой запуска, рассчитывается по ^фор^му^ле: D зап =7⁽D зап1^{)2 + (D} зап 2⁾² , ^ГД^е

Д_зап1 - составляющая погрешности в точке начала измерения, обусловленная системой запуска, приведенная в таблице 2;

Д_зап2 - составляющая погрешности в точке окончания измерения, обусловленная системой запуска, приведенная в таблице 2.

Наименование характеристики

Значение характеристики

Количество входов (каналов)

2

Диапазоны измерений напряжения, В

±1,999

±19,99

Пределы допускаемой абсолютной погрешности, В

±0,012

±0,12

Номинальное значение входного сопротивления, МОм

1

Наименование характеристики

Значение характеристики для модификаций частотомеров

Ч3-85/4

Ч3-85/5

Ч3-85/6

Ч3-85/7

1

2

3

4

5

Число разрядов индикатора при времени счета 1 с

10

8

10

11

Номинальное значение частоты внутреннего кварцевого генератора, МГц

10

Напряжение питающей сети, В

от 198 до 242

Частота питающей сети, Гц

от 45 до 55

Потребляемая мощность, В • А, не более

35

70

Г абаритные размеры, мм, не более (ширина^хдлина^хвысота)

235^х375^х105

1

2

3

4

5

Масса в стандартной комплектации, кг, не более

4,2

5,2

Нормальные условия применения

- температура окружающего воздуха, °С

от +20 до +26

- относительная влажность, %, не более

80

Рабочие условия применения

- температура окружающего воздуха, °С

от 0 до +40

- относительная влажность, %, не более

85
