Номер по Госреестру СИ: 75659-19
75659-19 Система измерительная установки 35-11/300 ООО "ЛУКОЙЛ-Пермнефтеоргсинтез"
(Нет данных)
Назначение средства измерений:
Система измерительная установки 35-11/300 ООО «ЛУКОЙЛ-Пермнефтеоргсинтез» (далее - ИС) предназначена для измерений параметров технологического процесса (давления, перепада давления, уровня, объемного расхода, массового расхода, температуры, концентрации, нижнего концентрационного предела распространения пламени (далее - НКПР), виброскорости, объёмного влагосодержания).
Программное обеспечение
Программное обеспечение (далее - ПО) ИС обеспечивает реализацию функций ИС.
Защита ПО ИС от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.
Идентификационные данные ПО ИС приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО ИС
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ExperionPKS |
Номер версии (идентификационный номер) ПО |
не ниже R400.2 |
Цифровой идентификатор ПО |
- |
ПО ИС защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров путем введения логина и пароля, ведения доступного только для чтения журнала событий.
Уровень защиты ПО ИС «средний» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к системе измерительной установки 35-11/300 ООО «ЛУКОЙЛ-Пермнефтеоргсинтез»
ГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения
Поверка
Поверкаосуществляется по документу МП 0212/1-311229-2018 «Государственная система обеспечения единства измерений. Система измерительная установки 35-11/300
ООО «ЛУКОЙЛ-Пермнефтеоргсинтез». Методика поверки», утвержденному
ООО Центр Метрологии «СТП» 02 декабря 2018 г.
Основные средства поверки:
-
- средства поверки в соответствии с документами на поверку средств измерений, входящих в состав ИС;
-
- калибратор многофункциональный и коммуникатор BEAMEX MC6 (-R)
(регистрационный номер 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.
Знак поверки наносится на свидетельство о поверке ИС.
Изготовитель
Общество с ограниченной ответственностью «ЛУКОЙЛ-Пермнефтеоргсинтез»
(ООО «ЛУКОЙЛ-Пермнефтеоргсинтез»)
ИНН 5905099475
Адрес: 614055, г. Пермь, ул. Промышленная, 84
Телефон: (342) 2202467, факс: (342) 2202288
Web-сайт: http://pnos.lukoil.ru/ru
E-mail: lukpnos@pnos.lukoil.com
Испытательный центр
Общество с ограниченной ответственностью Центр Метрологии «СТП»Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5, офис 7
Телефон: (843) 214-20-98, факс: (843) 227-40-10
Web-сайт: http://www.ooostp.ru
Принцип действия ИС основан на непрерывном измерении, преобразовании и обработке при помощи системы измерительно-управляющей ExperionPKS (регистрационный номер в Федеральном информационном фонде (далее - регистрационный номер) 17339-12) (далее -ExperionPKS) (комплексный компонент ИС) входных сигналов, поступающих по
измерительным каналам (далее - ИК) от первичных и промежуточных измерительных преобразователей (далее - ИП).
ИС осуществляет измерение параметров технологического процесса следующим образом:
-
- первичные ИП преобразуют текущие значения параметров технологического процесса в аналоговые унифицированные электрические сигналы силы постоянного тока от 4 до 20 мА, сигналы термопреобразователей сопротивления и термопар;
-
- аналоговые унифицированные электрические сигналы силы постоянного тока от 4 до 20 мА от первичных ИП поступают на входы преобразователей измерительных серий H модели HiD2030SK (регистрационный номер 40667-09) (далее - HiD2030SK) и далее на входы модулей аналогового ввода серии Chassis I/O Modules - Series C моделей CC-PAIH02 ExperionPKS (далее - CC-PAIH02), часть сигналов поступает на модули измерительные 9460 (регистрационный номер 63808-16) (далее - 9460) без барьеров искрозащиты;
-
- сигналы термопреобразователей сопротивления и термопар поступают на входы преобразователей измерительных серий серий H модели HiD2082 (регистрационный номер 40667-09) (далее - HiD2082) и далее на входы модулей аналогового ввода серии Chassis I/O Modules - Series C моделей CC-PAIN01 ExperionPKS (далее - CC-PAIN01), часть сигналов поступает на модули измерительные 9460 или 9480 (регистрационный номер 63808-16) (далее -9480) или 9481 (регистрационный номер 63808-16) (далее - 9481) без барьеров искрозащиты.
Цифровые коды, преобразованные посредством модулей ввода аналоговых сигналов в значения физических параметров технологического процесса, отображаются на мнемосхемах мониторов операторских станций управления в виде числовых значений, гистограмм, трендов, текстов, рисунков и цветовой окраски элементов мнемосхем, а также интегрируется в базу данных ИС.
ИС включает в себя также резервные ИК.
Состав средств измерений, входящих в состав первичных ИП ИК, указан в таблице 1.
Таблица 1 - Средства измерений, применяемые в качестве первичных ИП ИК
Наименование ИК |
Наименование первичного ИП ИК |
Регистрационный номер |
ИК давления |
Преобразователь (датчик) давления измерительный EJ* модели EJX 530 (далее -EJX 530) |
59868-15 |
Преобразователь давления измерительный EJA модели EJA 530 (далее - EJA 530) |
14495-00 | |
Преобразователь давления измерительный EJA модели EJA 530 (далее - ПД EJA 530) |
14495-09 | |
Преобразователь (датчик) давления измерительный EJ* модели EJA 530 (далее -ПДИ EJA 530) |
59868-15 | |
ИК перепада давления |
Преобразователь давления измерительный EJA модели EJA 110 (далее - EJA 110) |
14495-09 |
Преобразователь давления измерительный EJA модели EJA 210 (далее - EJA 210) |
14495-00 | |
Преобразователь давления измерительный 3051 модификации 3051CD (далее - 3051CD) |
14061-10 | |
Преобразователь давления измерительный 3051 модели 3051CD (далее - ПД 3051CD) |
14061-15 | |
ИК уровня |
Преобразователь уровня измерительный буйковый 244LD (далее - 244LD) |
48164-11 |
Уровнемер микроимпульсный Levelflex M исполнения FMP45 (далее - Levelflex M FMP45) |
26355-09 | |
Уровнемер микроимпульсный Levelflex FMP5* исполнения FMP51 (далее - Levelflex FMP51) |
47249-11 | |
Уровнемер микроволновый Micropilot M модели FMR240 (далее - Micropilot M FMR240) |
17672-08 | |
ИК объёмного расхода |
Расходомер-счётчик вихревой 8800 исполнения 8800DR (далее - 8800DR) |
14663-12 |
Расходомер-счётчик вихревой 8800 исполнения 8800DF (далее - 8800DF) |
14663-12 | |
Расходомер-счётчик вихревой 8800 исполнения 8800DF (далее - РС 8800DF) |
64613-16 | |
Счётчик-расходомер электромагнитный ADMAG модификации AXF (далее - ADMAG AXF) |
59435-14 | |
Счётчик-расходомер электромагнитный ADMAG модификации AXF (далее - СР ADMAG AXF) |
17669-09 | |
Счётчик-расходомер массовый Micro Motion модификации F модели F100 (далее - F100) |
45115-10 | |
Счётчик-расходомер массовый Micro Motion модификации F модели F200 (далее - F200) |
45115-10 | |
Расходомер-счётчик ультразвуковой Prosonic Flow исполнения 92F (далее - Prosonic Flow 92F) |
29674-12 |
Продолжение таблицы 1
Наименование ИК |
Наименование первичного ИП ИК |
Регистрационный номер |
ИК объёмного расхода |
Расходомер вихревой Prowirl исполнения 72F (далее - Prowirl 72F) |
15202-09 |
Расходомер 3051SFA (далее - 3051SFA) |
46963-11 | |
ИК массового расхода |
8800DF |
14663-12 |
F100 |
45115-10 | |
ИК температуры |
Преобразователь термоэлектрический типа ТХА модели ТХА-0193 (далее - ТХА-0193) |
50428-12 |
Преобразователь термоэлектрический типа КТХА (далее - КТХА) |
50428-12 | |
Термометр сопротивления ТСП-0193 (далее -ТСП-0193) |
40163-08 | |
Т ермопреобразователь сопротивления ТСП-0193 (далее - ТС ТСП-0193) |
56560-14 | |
Термометр сопротивления ТСП-1193 (далее - ТСП-1193) |
40163-08 | |
Т ермопреобразователь сопротивления ТСП-1193 (далее - ТС ТСП-1193) |
56560-14 | |
Преобразователь термоэлектрический типа ТХА модели ТХА-1193 (далее - ТХА-1193) |
50428-12 | |
Преобразователь термоэлектрический ТХА исполнения ТХА 9312 (далее - ТХА 9312) |
46538-11 | |
Преобразователь термоэлектрический ТХА 9312 (далее - ПТЭ ТХА 9312) |
14590-95 | |
Преобразователь термоэлектрический типа ТХА модели ТХА-0292 (далее - ТХА-0292) |
50428-12 | |
Преобразователь термоэлектрический кабельный ТХА модификации ТХА-К.204 (далее - ТХА-К.204) |
23411-12 | |
Преобразователь термоэлектрический ТХАв-2088 (далее - ТХАв-2088) |
20285-10 | |
Преобразователь термоэлектрический ТХАв модификации ТХАв-2088-02 (далее -ТХАв-2088-02) |
61363-15 | |
Преобразователь термоэлектрический ТХАв модификации ТХАв-2388-01 (далее -ТХАв-2388-01) |
61363-15 | |
Термопреобразователь сопротивления ТСП исполнения ТСП 9201 (далее - ТСП 9201) |
50071-12 | |
Термопреобразователь сопротивления ТСПв модификации ТСПв-1288 (далее - ТСПв-1288) |
22251-11 | |
Термопреобразователь сопротивления взрывозащищённый ТСП-Ex модификации ТСП-106Exi (далее - ТСП-106Ем) |
31888-11 | |
Преобразователь термоэлектрический кабельный взрывозащищённый ТХА-К Ex (далее - ТХА-К Ex) |
65304-16 |
Продолжение таблицы 1
Наименование ИК |
Наименование первичного ИП ИК |
Регистрационный номер |
ИК температуры |
Преобразователь измерительный VM-Exi исполнения VM-Exi-105-3-G-HART (далее -VM-Exi-105-3 -G-HART) |
63888-16 |
Датчик температуры серии ТП (далее - ТП) |
46867-11 | |
Датчик температуры серии ТП (далее - ДТ ТП) |
46867-13 | |
Датчик температуры серии ТР (далее - ТР) |
46867-13 | |
ИК концентрации |
Газоанализатор THERMOX серии WDG-IV (далее - THERMOX WDG-IV) |
38307-08 |
Датчик газа электрохимический Drager Polytron 7000 (далее - Drager Polytron 7000) |
39018-08 | |
ИК НКПР |
Газоанализатор стационарный ЭРИС-ОПТИМА ПЛЮС (далее - ЭРИС-ОПТИМА ПЛЮС) |
48759-11 |
Датчик оптический инфракрасный Drager модели Polytron 2IR (далее - Drager Polytron 2IR) |
46044-10 | |
Датчик горючих газов термокаталитический Drager Polytron PEX 3000 (далее - Drager Polytron PEX 3000) |
38669-08 | |
ИК виброскорости |
Вибропреобразователь серии ST с мониторами параметрического контроля DW7100 и DW8100 модификации ST6917 (далее - ST6917) |
44233-10 |
ИК объёмного влагосодержания |
Анализатор влажности «Ametek» модели 5000 с системой пробоотбора 561 (далее - Ametek 5000) |
15964-07 |
ИС выполняет следующие функции:
- автоматизированное измерение, регистрация, обработка, контроль , хранение и индикация параметров технологического процесса;
- предупредительная и аварийная сигнализация при выходе параметров технологического процесса за установленные границы и при обнаружении неисправности в работе оборудования;
- управление технологическим процессом в реальном масштабе времени; противоаварийная защита оборудования установки;
- отображение технологической и системной информации на операторской станции управления;
- накопление, регистрация и хранение поступающей информации;
- самодиагностика;
- автоматическое составление отчетов и рабочих (режимных) листов;
- защита системной информации от несанкционированного доступа программным средствам и изменения установленных параметров.
Пломбирование не предусмотрено.
Таблица 6 - Комплектность ИС
Наименование |
Обозначение |
Количество |
Система измерительная установки 35-11/300 ООО «ЛУКОЙЛ-Пермнефтеоргсинтез», заводской № LUKPRM10/81705 |
- |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Паспорт |
- |
1 экз. |
Система измерительная установки 35-11/300 ООО «ЛУКОЙЛ-Пермнефтеоргсинтез». Методика поверки |
МП 0212/1-3112292018 |
1 экз. |
Основные технические характеристики ИС представлены в таблице 3.
Таблица 3 - Метрологические характеристики вторичной части ИК ИС
Тип барьера искрозащиты |
Тип модуля ввода/вывода |
Пределы допускаемой основной погрешности |
1 |
2 |
3 |
HiD2030SK |
CC-PAIH02 |
g: ±0,13 % |
- |
9460 |
g: ±0,075 % |
- |
9480 |
g: ±0,025 % |
HiD2082 |
CC-PAIN01 |
Для каналов, воспринимающих сигналы термопреобразователей сопротивления с НСХ Pt 100: D = ±J(0,0005 • tизм + 0,0005 •(tma, -t_) + 0,i)2 + (0,00075 •( t.., - U))’ ° С. Для каналов, воспринимающих сигналы термопар: A = ±j(0,0005 • tKJM + 0,0005 • (t. - tmn) + i)2 + (0,00075 • (t. -))2 С |
- |
9481 |
Для каналов, воспринимающих сигналы термоэлектрических преобразователей: А = ±у)(0,0002 •( t. - tm, ) + 0,5)2 , V/. |
НСХ - номинальная статическая характеристика. Примечание - Приняты следующие обозначения: g - приведенная погрешность, %; А - абсолютная погрешность, в единицах измеряемой величины; tmax - верхний предел диапазона измерений температуры ИК, °С; tmin - нижний предел диапазона измерений температуры ИК, °С; 1изм - измеренное ИК значение температуры, °С. |
Метрологические характеристики вторичной части ИК ИС приведены в таблице 4.
Таблица 4 - Основные технические характеристики ИС
Наименование характеристики |
Значение |
Количество ИК, не более |
864 |
Параметры электрического питания:
|
3 8 0+77 ; 220+22 50±1 |
Потребляемая мощность, кВ • А, не более |
3 |
Условия эксплуатации: а) температура окружающей среды, °С:
б) относительная влажность, %:
в) атмосферное давление, кПа |
от +15 до +25 от -40 до +50 от 20 до 80, без конденсации влаги не более 95, без конденсации влаги от 84,0 до 106,7 кПа |
Примечание - ИП, эксплуатация которых в указанных диапазонах температуры окружающей среды и относительной влажности не допускается, эксплуатируются при температуре окружающей среды и относительной влажности, указанных в технической документации на данные ИП. |
Метрологические характеристики ИК ИС приведены в таблице 5.
Таблица 5 - Метрологические характеристики ИК ИС
Метрологические характеристики ИК |
Метрологические характеристики измерительных компонентов ИК | ||||||
Первичный ИП |
Вторичная часть |
ИК | |||||
Наименование ИК |
Диапазоны измерений |
Пределы допускаемой основной погрешности |
Тип (выходной сигнал* |
Пределы допускаемой основной погрешности |
Тип барьера искро-защиты |
Типа модуля ввода/вывода |
Пределы допускаемо й основной погрешност и |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
ИК давления2-* |
от 0 до 160 кПа; от 0 до 400 кПа; от 0 до 2,5 МПа;1) от -100 до 200 кПа1); от -0,1 до 2 МПа1)1;) от -0,1 до 10 МПа1* |
g: от ±0,19 до ±0,53 % |
EJX 530 (от 4 до 20 мА* |
g: от ±0,10 до ±0,46 % |
HiD2030SK |
CC-PAIH02 |
g: ±0,13 % |
от 0 до 60 кПа; от 0 до 1 МПа; от 0 до 1,6 МПа; от 0 до 10 МПа; от 0 до 200 кПа1); от 0 до 2 МПа1); от 0 до 10 МПа1* |
g: от ±0,27 до ±0,68 % |
EJA 530 (от 4 до 20 мА* |
g: от ±0,2 до ±0,6 % |
HiD2030SK |
CC-PAIH02 |
g: ±0,13 % |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
ИК давления2) |
от 0 до 100 кПа; от 0 до 160 кПа; от 0 до 400 кПа; от 0 до 600 кПа; от 0 до 0,98 МПа; от 0 до 1 МПа; от 0 до 1,57 МПа; от 0 до 1,6 МПа; от 0 до 2,5 МПа; от 0 до 4 МПа; от 0 до 6 МПа; от 0 до 6,3 МПа; от 0 до 9,8 МПа; от 0 до 10 МПа; от 0 до 200 кПа1); от 0 до 2 МПа1); от 0 до 10 МПа1) |
g: от ±0,27 до ±0,68 % |
ПД EJA 530 (от 4 до 20 мА) |
g: от ±0,2 до ±0,6 % |
HiD2030SK |
CC-PAIH02 |
g: ±0,13 % |
от 0 до 600 кПа; от 0 до 1 МПа; от 0 до 2,5 МПа; от 0 до 4 МПа; от 0 до 6 МПа; от 0 до 10 МПа; от 0 до 200 кПа1); от 0 до 2 МПа1); от 0 до 10 МПа1) |
g: от ±0,24 до ±0,67 % |
- |
9460 |
g: ±0,075 % | |||
от 0 до 60 кПа; от 0 до 200 кПа1) |
g: от ±0,27 до ±0,68 % |
ПДИ EJA 530 (от 4 до 20 мА) |
g: от ±0,2 до ±0,6 % |
HiD2030SK |
CC-PAIH02 |
g: ±0,13 % |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
ИК перепада давления2) |
от -4 до 0 кПа; от 0 до 40 кПа; от 0 до 600 кПа; от -10 до 10 кПа1); от -100 до 100 кПа1); от -500 до 500 кПа1); от -0,5 до 14 МПа1) |
g: от ±0,17 до ±0,60 % |
EJA 110 (от 4 до 20 мА) |
g: от ±0,075 до ±0,525 % |
HiD2030SK |
CC-PAIH02 |
g: ±0,13 % |
от 0 до 1 кПа; от 0 до 6 МПа; от -10 до 10 кПа1); от -100 до 100 кПа1); от -500 до 500 кПа1); от -0,5 до 14 МПа1) |
g: от ±0,13 до ±0,67 % |
g: от ±0,075 до ±0,600 % |
- |
9460 |
g: ±0,075 % | ||
от 0 до 51,5 кПа; от 0 до 60 кПа; от -100 до 100 кПа1 |
g: от ±0,17 до ±0,60 % |
EJA 210 (от 4 до 20 мА) |
g: от ±0,075 до ±0,525 % |
HiD2030SK |
CC-PAIH02 |
g: ±0,13 % | |
от -200 до 0 Па; от -13800 до 13800 кПа1) |
g: ±0,19 % |
3051CD (от 4 до 20 мА) |
g: ±0,1 % для 3051CD0 при ДИтах/ДИ<2 и для 3051CD1 при ДИтах/ ДИ< 15 |
HiD2030SK |
CC-PAIH02 |
g: ±0,13 % | |
от -200 до 0 Па; от 0 до 600 Па; от -13800 до 13800 кПа1) |
g: ±0,19 % |
ПД 3051CD (от 4 до 20 мА) |
g: ±0,1 % для 3051CD0 при ДИтах/ДИ<2 и для 3051CD1 при ДИтах/ ДИ<15 |
HiD2030SK |
CC-PAIH02 |
g: ±0,13 % | |
ИК уровня3) |
от 0 до 600 мм; от 0 до 605 мм; от 0 до 1000 мм; от 0 до 3000 мм1) |
g: ±0,27 % |
244LD (от 4 до 20 мА) |
g: ±0,2 % по аналоговому выходу |
HiD2030SK |
CC-PAIH02 |
g: ±0,13 % |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
ИК уровня3) |
от 0 до 800 мм |
Л: ±3,50 мм |
Levelflex M FMP45 (от 4 до 20 мА) |
до 10 м Л: ±3 мм; от 10 м до 35 м g: ±0,03 % |
HiD2030SK |
CC-PAIH02 |
g: ±0,13 % |
от 0 до 1000 мм |
Л: ±3,60 мм | ||||||
от 0 до 1200 мм |
Д: ±3,72 мм | ||||||
от 1 до 35 м1) |
см. примечание 4 | ||||||
от 0 до 1200 мм |
Л: ±2,80 мм |
Levelflex FMP51 (от 4 до 20 мА) |
до 15 м Л: ±2 мм; от 15 м до 45 м Л: ±10 мм |
HiD2030SK |
CC-PAIH02 |
g: ±0,13 % | |
от 0 до 2400 мм |
Л: ±4,08 мм | ||||||
от 0,2 до 45 м1) |
см. примечание 4 | ||||||
от 0 до 8640 мм |
Л: ±12,79 мм |
Micropilot M FMR240 (от 4 до 20 мА) |
для моделей с диапазоном измерения 40 м: Л: ±3 мм - для диапазона < 10 м, g: ±0,03 % от измеренного значения для диапазона > 10 м; для моделей с диапазоном измерения 70 м: Л: ±30 мм - для диапазона < 1 м, Л: ±15 мм - для диапазона от 1 до 37,5 м, g: ±0,04 % от измеренного значения для диапазона > 37,5 м |
HiD2030SK |
CC-PAIH02 |
g: ±0,13 % | |
от 0 до 8900 мм |
Л: ±13,15 мм | ||||||
от 0 до 40 м1) |
см. примечание 4 | ||||||
от 0 до 70 м1) |
см. примечание 4 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
ИК объёмного расхода |
от 0 до 60 м3/ч; от 0 до 3000 м3/ч; от 0 до 6000 м3/ч; |
см. примечание 4 |
8800DR (от 4 до 20 мА) |
6: ±1 % для жидкости с Re>20000 Ду от 150 до 300 мм; 6: ±1,35 % для газа и пара с Re>15000 Ду от 150 до 300 мм; 6: ±2 % для жидкости (газа и пара) с 20000 (15000) > Re> 10000; 6: ±6 % для жидкости, газа и пара с 10000 > Re> 5000 |
HiD2030SK |
CC-PAIH02 |
g: ±0,13 % |
от 0 до 32 м3/ч; от 0 до 65 м3/ч; от 0 до 800 м3/ч; от 0 до 1000 м3/ч; от 0 до 1600 м3/ч; от 0 до 3000 м3/ч; от 0 до 6300 м3/ч; от 0 до 12000 м3/ч; от 0 до 12500 м3/ч; от 0 до 20016 м3/ч1) |
см. примечание 4 |
8800DF (от 4 до 20 мА) |
6: ±0,65 % для жидкости с Re>20000 Ду от 150 до 300 мм; 6: ±1 % для газа и пара с Re>15000 Ду от 150 до 300 мм; 6: ±2 % для жидкости (газа и пара) с 20000 (15000) > Re> 10000; 6: ±6 % для жидкости, газа и пара с 10000 > Re> 5000 |
HiD2030SK |
CC-PAIH02 |
g: ±0,13 % |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
ИК объёмного расхода |
от 0 до 70 м3/ч; от 0 до 20016 м3/ч1) |
см. примечание 4 |
РС 8800DF (от 4 до 20 мА) |
6: ±0,65 % для жидкости с Re>20000 Ду от 150 до 300 мм; 6: ±1 % для газа и пара с Re>15000 Ду от 150 до 300 мм; 6: ±2 % для жидкости (газа и пара) с 20000 (15000) > Re> 10000; 6: ±6 % для жидкости, газа и пара с 10000 > Re> 5000 |
HiD2030SK |
CC-PAIH02 |
g: ±0,13 % |
от 0 до 381,6 м3/ч |
см. примечание 4 |
ADMAG AXF (от 4 до 20 мА) |
6: ±0,35 % |
HiD2030SK |
CC-PAIH02 |
g: ±0,13 % | |
от 0 до 800 м3/ч |
см. примечание 4 |
СР ADMAG AXF (от 4 до 20 мА) |
6: ±0,35 % |
- |
9460 |
g: ±0,08 % | |
от 0 до 10 м3/ч |
см. примечание 4 |
F100 (от 4 до 20 мА) |
6: ±0,15 % |
HiD2030SK |
CC-PAIH02 |
g: ±0,13 % | |
от 0 до 63 м3/ч |
см. примечание 4 |
F200 (от 4 до 20 мА) |
6: ±0,15 % |
HiD2030SK |
CC-PAIH02 |
g: ±0,13 % | |
от 0 до 8 м3/ч; от 0 до 10 м3/ч; от 0 до 16 м3/ч; от 0 до 20 м3/ч; от 0 до 63 м3/ч |
см. примечание 4 |
Prosonic Flow 92F (от 4 до 20 мА) |
6: ±0,5 % для 25<Ду<300 |
HiD2030SK |
CC-PAIH02 |
g: ±0,13 % | |
от 0 до 50 м3/ч; от 0 до 70 м3/ч |
см. примечание 4 |
Prowirl 72F (от 4 до 20 мА) |
6: ±1 % для газа и пара; 6: ±0,75 % для жидкости |
HiD2030SK |
CC-PAIH02 |
g: ±0,13 % | |
от 0 до 500 м3/ч |
см. примечание 4 |
3051SFA (от 4 до 20 мА) |
6: ±1,1 % при измерении расхода в динамическом диапазоне 8:1 |
HiD2030SK |
CC-PAIH02 |
g: ±0,13 % |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
ИК массового расхода |
от 0 до 500 кг/ч; от 0 до 3200 кг/ч |
см. примечание 4 |
8800DF (от 4 до 20 мА) |
6: ±2 % для пара |
HiD2030SK |
CC-PAIH02 |
g: ±0,13 % |
от 0 до 2000 кг/ч; от 0 до 3000 кг/ч |
см. примечание 4 |
F100 (от 4 до 20 мА) |
6: ±0,2 % для жидкости |
HiD2030SK |
CC-PAIH02 |
g: ±0,13 % | |
ИК температуры |
от 0 до +400 °С |
Л: ±3,37 °С |
ТХА-0193 (НСХ К) |
Л: ±2,5 °С (в диапазоне от -40 до +333 °С включ.); Л: ±(0,0075-t) °С (в диапазоне св. +333 до +1200 °С) |
9481 |
Л: ±0,58 °С | |
от 0 до +600 °С |
Л: ±5,00 °С |
Л: ±0,62 °С | |||||
от -40 до +400 °С |
Д: ±3,37 °С |
Л: ±0,59 °С | |||||
от -40 до +600 °С |
Д: ±5,00 °С |
Л: ±0,63 °С | |||||
от -40 до +800 °С |
Л: ±6,65 °С |
Л: ±0,67 °С | |||||
от -40 до +1200 °СП |
см. примечание 4 |
см. таблицу 4 | |||||
от 0 до +600 °С |
Л: ±4,98 °С |
- |
9460 |
g: ±0,075 % | |||
от -40 до +600 °С |
Л: ±4,99 °С | ||||||
от -40 до +1200 °СП |
см. примечание 4 | ||||||
от 0 до +600 °С |
Л: ±5,28 °С |
HiD2082 |
CC-PAIN01 |
Л: ±1,67 °С | |||
от -40 до +1200 °СП |
см. примечание 4 |
см. таблицу 4 | |||||
от -40 до +1200 ° С1) |
Л: ±9,94 °С |
КТХА (НСХ К) |
Л: ±2,5 °С (в диапазоне от -40 до +333 °С включ.); Л: ±(0,0075-t) °С (в диапазоне св. +333 до +1200 °С) |
- |
9481 |
Л: ±0,75 °С |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 | |
ИК температуры |
от 0 до +150 °С |
Д |
±0,59 °С |
ТСП-0193 (НСХ Pt 100) |
д: ±(0,15+0,002-|t|), °С или д: ±(0,3+0,005-|t|), °С |
HiD2082 |
CC-PAIN01 |
д: ±0,28 °С |
от -50 до +450 °С |
д |
±1,39 °С |
д: ±0,69 °С | |||||
от -50 до +450 °С |
д |
±2,91 °С |
д: ±0,69 °С | |||||
от -50 до +500 °С |
д |
±1,52 °С |
д: ±0,75 °С | |||||
от -50 до +500 °С |
д |
±3,19 °С |
д: ±0,75 °С | |||||
от -196 до +600 °С1) |
см. примечание 4 |
см. таблицу 4 | ||||||
от 0 до +150 °С |
д |
±0,50 °С |
- |
9480 |
g: ±0,025 % | |||
от -50 до +150 °С |
д |
±1,16 °С | ||||||
от -50 до +450 °С |
д |
±1,17 °С | ||||||
от -50 до +450 °С |
д |
±2,81 °С | ||||||
от -50 до +500 °С |
д |
±1,28 °С | ||||||
от -196 до +660 °С1) |
см. примечание 4 | |||||||
от -50 до +300 °С |
д: ±1,00 °С |
ТС ТСП-0193 (НСХ Pt100) |
д: ±(0,15+0,002-|t|), °С или д: ±(0,3+0,005-|t|), °С |
HiD2082 |
CC-PAIN01 |
д: ±0,50 °С | ||
от -50 до +450 °С |
д: ±1,39 °С |
д: ±0,69 °С | ||||||
от -50 до +500 °С |
д: ±3,19 °С |
д: ±0,75 °С | ||||||
от -196 до +660 °С1) |
см. примечание 4 |
см. таблицу 4 | ||||||
от -50 до +500 °С |
д: ±3,09 °С |
д: ±(0,3+0,005-|t|), °С |
- |
9480 |
g: ±0,025 % | |||
от -196 до +660 °С1) |
см. примечание 4 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
ИК температуры |
от 0 до +100 °С |
Л: ±0,92 °С |
ТСП-1193 (НСХ Pt 100) |
Л: ±(0,3+0,005-|t|), °С |
HiD2082 |
CC-PAIN01 |
Л: ±0,22 °С |
от -50 до +150 °С |
Л: ±1,21 °С |
Л: ±0,32 °С | |||||
от -196 до +660 °С1) |
см. примечание 4 |
см. таблицу 4 | |||||
от -50 до +150 °С |
Д: ±1,21 °С |
ТС ТСП-1193 (НСХ Pt100) |
Л: ±(0,3+0,005-|t|), °С |
HiD2082 |
CC-PAIN01 |
Л: ±0,32 °С | |
от -50 до +180 °С |
Д: ±1,38 °С |
Л: ±0,36 °С | |||||
от -196 до +660 °С1) |
см. примечание 4 |
см. таблицу 4 | |||||
от -40 до +800 °С |
Л: ±6,65 °С |
ТХА-1193 (НСХ К) |
Л: ±2,5 °С (в диапазоне от -40 до +333 °С включ.); Л: ±(0,0075-t) °С (в диапазоне св. +333 до +1200 °С) |
- |
9481 |
Л: ±0,67 °С | |
от -40 до +1200 °С1) |
см. примечание 4 |
см. таблицу 4 | |||||
от -40 до +400 °С |
Л: ±3,37 °С |
ТХА 9312 (НСХ К) |
Л: ±2,5 °С (в диапазоне от -40 до +333 °С включ.); Л: ±(0,0075-t) °С (в диапазоне св. +333 до +900 °С) |
9481 |
Л: ±0,59 °С | ||
от -40 до +600 °С |
Л: ±5,00 °С |
Л: ±0,63 °С | |||||
от -40 до +900 °С1) |
см. примечание 4 |
см. таблицу 4 | |||||
от -40 до +600 °С |
Л: ±2,73 °С |
Л: ±1,5 °С (в диапазоне от -40 до +375 °С включ.); Л: ±(0,004-t) °С (в диапазоне св. +375 до +900 °С) |
Л: ±0,63 °С | ||||
от -40 до +900 °С1) |
см. примечание 4 |
см. таблицу 4 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
ИК температуры |
от 0 до +900 °С |
Д: ±7,47 °С |
ПТЭ ТХА 9312 (НСХ К) |
Д: ±2,5 °С (в диапазоне от -40 до +333 °С включ.); Д: ±(0,0075-t) °С (в диапазоне св. +333 до +900 °С) |
- |
9481 |
Д: ±0,68 °С |
от -40 до +900 °C1 |
см. примечание 4 |
см. таблицу 4 | |||||
от 0 до +900 °С |
Д: ±7,44 °С |
- |
9480 |
g: ±0,025 % | |||
от -40 до +900 °C1 |
см. примечание 4 | ||||||
от 0 до +900 °С |
Д: ±7,76 °С |
HiD2082 |
CC-PAIN01 |
Д: ±2,02 °С | |||
от -40 до +900 °C1 |
см. примечание 4 |
см. таблицу 4 | |||||
от 0 до +600 °С |
Д: ±5,28 °С |
ТХА-0292 (НСХ К) |
Д: ±2,5 °С (в диапазоне от -40 до +333 °С включ.); Д: ±(0,0075-t) °С (в диапазоне св. +333 до +1200 °С) |
HiD2082 |
CC-PAIN01 |
Д: ±1,67 °С | |
от -40 до +1200 °С1) |
см. примечание 4 |
см. таблицу 4 | |||||
от -40 до +1000 °Си |
Д: ±5,01 °С |
ТХА-К.204 (НСХ К) |
Д: ±1,5 °С (в диапазоне от -40 до +375 °С включ.); Д: ±(0,004-t) °С (в диапазоне св. +375 до +1000 °С) |
HiD2082 |
CC-PAIN01 |
Д: ±2,17 °С | |
от -40 до +1000 °С1) |
Д: ±4,47 °С |
- |
9481 |
Д: ±0,71 °С | |||
от 0 до +1000 °С1) |
Д: ±8,29 °С |
ТХАв-2088 (НСХ К) |
Д: ±2,5 °С (в диапазоне от 0 до +333 °С включ.); Д: ±(0,0075-t) °С (в диапазоне св. +333 до +1000 °С) |
- |
9481 |
Д: ±0,70 °С | |
от -40 до +800 °С |
Д: ±6,65 °С |
ТХАв-2088-02 (НСХ К) |
Д: ±2,5 °С (в диапазоне от -40 до +333 °С включ.); Д: ±(0,0075-t) °С (в диапазоне св. +333 до +1200 °С) |
- |
9481 |
Д: ±2,17 °С | |
от -40 до +1200 °С1) |
см. примечание 4 |
см. таблицу 4 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
ИК температуры |
от 0 до +1000 °С |
Д: ±8,26 °С |
ТХАв-2388-01 (НСХ К) |
Д: ±2,5 °С (в диапазоне от -40 до +333 °С включ.); Д: ±(0,0075-t) °С (в диапазоне св. +333 до +1200 °С) |
- |
9480 |
g: ±0,025 % |
от -40 до +1200 °С1) |
см. примечание 4 | ||||||
от -50 до +450 °С |
Д: ±2,91 °С |
ТСП 9201 (НСХ Pt 100) |
Д: ±(0,15+0,002-|t|), °С или Д: ±(0,3+0,005-|t|), °С |
HiD2082 |
CC-PAIN01 |
Д: ±0,69 °С | |
от -50 до +500 °С |
Д: ±1,52 °С |
Д: ±0,75 °С | |||||
от -50 до +500 °С |
Д: ±3,19 °С |
Д: ±0,75 °С | |||||
от -200 до +600 °Сп |
см. примечание 4 |
см. таблицу 4 | |||||
от -50 до +500 °С |
Д: ±1,28 °С |
- |
9480 |
g: ±0,025 % | |||
от -50 до +500 °С |
Д: ±3,09 °С | ||||||
от -200 до +600 °Сп |
см. примечание 4 | ||||||
от -50 до +600 °С |
Д: ±3,64 °С |
ТСПв-1288 (НСХ Pt100) |
Д: ±(0,3+0,005-|t|), °С |
- |
9480 |
g: ±0,025 % | |
от -50 до +660 °С1) |
см. примечание 4 | ||||||
от -50 до +500 °Сп |
Д: ±3,19 °С |
TCn-106Exi (НСХ Pt100) |
Д: ±(0,3+0,005-|t|), °С |
HiD2082 |
CC-PAIN01 |
Д: ±0,75 °С | |
от -40 до +800 °С |
Д: ±6,87 °С |
ТХА-К Ex (НСХ К); VM-Exi-105-3- G-HART (от 4 до 20 мА) |
ТХА-К Ex: Д: ±2,5 °С (от -40 °С до +333 °С включ.); Д: ±0,0075-|t|, °С (св. +333 до +1300 °С включ.); VM-Exi-105-3-G-HART: для класса 0,1 g: ±0,1 %; Д: ±0,5 (температура свободных (холодных) концов термопары), °С |
HiD2030SK |
CC-PAIH02 |
g: ±0,13 % | |
от -40 до +1300 °С1) |
см. примечание 4 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
ИК температуры |
от 0 до +600 °С |
Д: ±1,51 °С |
ТП (НСХ Pt100) |
Д: ±(0,1+0,0017-|t|), °С |
HiD2030SK |
CC-PAIH02 |
g: ±0,13 % |
от -40 до +1000 °С1} |
см. примечание 4 | ||||||
от 0 до +600 °С |
Д: ±1,51 °С |
ДТ ТП (НСХ Pt100) |
Д: ±(0,1+0,0017-|t|), °С |
HiD2030SK |
CC-PAIH02 |
g: ±0,13 % | |
от -40 до +1000 °С1} |
см. примечание 4 | ||||||
от 0 до +600 °С |
Д: ±1,51 °С |
ТР (НСХ Pt100) |
Д: ±(0,1+0,0017-|t|), °С |
HiD2030SK |
CC-PAIH02 |
g: ±0,13 % | |
от -40 до +1000 °С1} |
см. примечание 4 | ||||||
ИК концентрации |
от 0 до 20 % (объемная доля O2) |
g: ±2,21 % (в диапазоне от 0 до 5 % включ.) |
THERMOX WDG-IV (от 4 до 20 мА) |
g: ±2 % (в диапазоне от 0 до 5 % включ.) |
HiD2030SK |
CC-PAIH02 |
g: ±0,13 % |
d: ±2,28 % (в диапазоне св. 5 до 100 %) |
d: ±2 % (в диапазоне св. 5 до 100 %) | ||||||
от 0 до 10 % (объемная доля O2) |
g: ±2,21 % (в диапазоне от 0 до 5 % включ.) |
g: ±2 % (в диапазоне от 0 до 5 % включ.) | |||||
d: ±2,22 % (в диапазоне св. 5 до 100 %) |
d: ±2 % (в диапазоне св. 5 до 100 %) | ||||||
от 0 до 0,1 % (объемная доля CO) |
g: ±5,51 % (в диапазоне от 0 до 0,2 % включ.) |
g: ±5 % (в диапазоне от 0 до 0,2 % включ.) |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
ИК концентрации |
от 0 до 100 млн-1 (объемная доля H2S) |
g: ±16,51 % (в диапазоне от 0 до 100 млн-1) |
Drager Polytron 7000 (от 4 до 20 мА) |
g: ±15 % (в диапазоне от 0 до 100 млн-1) |
HiD2030SK |
CC-PAIH02 |
g: ±0,13 % |
ИК НКПР |
от 0 до 50 % НКПР (пары нефтепродуктов) |
Д: ±5,51 % НКПР (в диапазоне от 0 до 50 % НКПР включ.) |
ЭРИС- ОПТИМА ПЛЮС (от 4 до 20 мА) |
Д: ±5 % НКПР (в диапазоне от 0 до 50 % НКПР включ.) |
HiD2030SK |
CC-PAIH02 |
g: ±0,13 % |
от 0 до 50 % НКПР (C4H16) |
Д: ±5,51 % НКПР (в диапазоне от 0 до 50 % НКПР включ.) |
Drager Polytron 2IR (от 4 до 20 мА) |
Д: ±5 % НКПР (в диапазоне от 0 до 50 % НКПР включ.) |
HiD2030SK |
CC-PAIH02 |
g: ±0,13 % | |
от 0 до 50 % НКПР (диапазон показаний от 0 до 100 % НКПР) (CH4) |
Д: ±5,51 % НКПР (в диапазоне от 0 до 50 % НКПР включ.) |
Drager Polytron PEX 3000 (от 4 до 20 мА) |
Д: ±5 % НКПР (в диапазоне от 0 до 50 % НКПР включ.) |
HiD2030SK |
CC-PAIH02 |
g: ±0,13 % | |
ИК виброскорости |
от 0,5 до 25,4 мм/с |
см. примечание 5 |
ST6917 (от 4 до 20 мА) |
см. примечание 5 |
- |
9460 |
g: ±0,075 % |
ИК объёмного влагосодержа-ния |
от 1 до 1000 млн |
Д: ±1,81 млн-1 (в диапазоне от 1 до 10 млн-1) |
Ametek 5000 (от 4 до 20 мА) |
Д: ±1 млн-1 (в диапазоне от 1 до 10 млн-1) |
HiD2030SK |
CC-PAIH02 |
g: ±0,13 % |
d: ±18,04 % (в диапазоне от 10 до 1000 млн-1) |
d: ±10 % (в диапазоне от 10 до 1000 млн-1) |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
ИК силы тока |
от 4 до 20 мА |
см. таблицу 4 |
- |
- |
HiD2082 |
CC-PAIN01 |
см. таблицу 4 |
- |
9480 | ||||||
HiD2030SK |
CC-PAIH02 | ||||||
ИК электрического сопротивления (температуры) |
НСХ Pt 100 (а=0,00385 °C-1) (шкала от -200 до +850 °С1)) |
см. таблицу 4 |
- |
- |
HiD2030SK |
CC-PAIH02 |
см. таблицу 4 |
- |
9480 | ||||||
HiD2082 |
CC-PAIN01 | ||||||
ИК электрического напряжения (температуры) |
НСХ К (шкала от -270 до +1372 °С1}) |
см. таблицу 4 |
- |
- |
- |
9460 |
см. таблицу 4 |
- |
9480 | ||||||
- |
9481 | ||||||
HiD2082 |
CC-PAIN01 | ||||||
Указан максимальный диапазон измерений (диапазон измерений может быть настроен на меньший диапазон в соответствии с эксплуатационной документацией на первичный ИП ИК).
Примечания
А - абсолютная погрешность, в единицах измеряемой величины; d - относительная погрешность, %; g - приведенная погрешность, %; ДИ,,,,,,. - верхний предел диапазона измерений; ДИ - настроенный диапазон измерений; Re - число Рейнольдса; t - измеренная температура, °С.
|
Продолжение таблицы 5

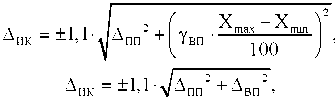

4 Пределы допускаемой основной погрешности ИК рассчитывают по формулам:
- абсолютная ЛИК, в единицах измеряемой величины:
где
пределы допускаемой основной абсолютной погрешности первичного ИП ИК, в единицах измерений измеряемой величины;
где
где
Увп
Xmax
max
Xmin min
Dвп
-
- пределы допускаемой основной приведенной погрешности вторичной части ИК, %;
-
- значение измеряемого параметра, соответствующее максимальному значению диапазона аналогового сигнала, в единицах измерений измеряемой
величины;
-
- значение измеряемого параметра, соответствующее минимальному значению границы диапазона аналогового сигнала, в единицах измерений
измеряемой величины;
-
- пределы допускаемой основной абсолютной погрешности вторичной части ИК, в единицах измерений измеряемой величины;
- относительная d , %:
dnn
X
изм
8ик =±1,1^8пп2 gВП • XmaX Xmn ]
пределы допускаемой основной относительной погрешности первичного ИП ИК, %;
- измеренное значение, в единицах измерений измеряемой величины; - приведенная g ИК , %:
gnn
g ИК ±1A'y]g ПП +дВП ,
пределы допускаемой основной приведенной погрешности первичного ИП ИК, %.
где
5 Границы основной относительной погрешности вибропреобразователя dBn, %, при доверительной вероятности 0,95 рассчитывают по формуле dBn = ±1,1 ^d0 + §КД +DП + (§ВП ) + g2 + DКг + ,
d0 dK Д
D п dВП g
D КГ
относительная погрешность эталонного средства измерений параметров вибрации, входящего в состав поверочной виброустановки, %; относительная разность между действительным значением коэффициента преобразования и номинальным значением, указанным в паспорте вибропреобразователя, %;
погрешность, вызванная наличием поперечного движения вибростола поверочной виброустановки, %;
нелинейность амплитудной характеристики вибропреобразователя, %; неравномерность амплитудно-частотной характеристики вибропреобразователя, %;
погрешность, вызванная наличием высших гармонических составляющих в законе движения вибростола поверочной виброустановки, %;
DВ - погрешность средства измерений электрического сигнала с выхода поверяемого вибропреобразователя (или согласующего усилителя), %.
Относительную разность между действительным значением коэффициента преобразования и номинальным значением, указанным в паспорте вибропреобразователя, dK Д , %, рассчитывают по формуле
KД -KН|
5K Д = LJ---.100%
Д Кн
где
K д - действительное значение коэффициента преобразования вибропреобразователя, мА-с/мм;
K Н - номинальное значение коэффициента преобразования вибропреобразователя, мА •с/мм.
Погрешность, вызванную наличием поперечного движения вибростола поверочной виброустановки, Dn, %; рассчитывают по формуле
где
K
ПВС
K ОП
- коэффициент, характеризующий поперечное движение вибростола поверочной виброустановки, %;
- относительный коэффициент поперечного преобразования вибропреобразователя, %.
Погрешность, вызванную наличием высших гармонических составляющих в законе движения вибростола поверочной виброустановки, DКГ , %, рассчитывают
по формуле
D КГ =
.100%
где K Г - коэффициент гармоник в задаваемом режиме движения вибростола поверочной виброустановки, %.
6 Для расчета погрешности ИК в условиях эксплуатации:
-
- приводят форму представления основных и дополнительных погрешностей измерительных компонентов ИК к единому виду (приведенная, относительная, абсолютная);
-
- для каждого измерительного компонента ИК рассчитывают пределы допускаемых значений погрешности в условиях эксплуатации путем учета основной и дополнительных погрешностей от влияющих факторов.
Пределы допускаемых значений погрешности измерительного компонента ИК в условиях эксплуатации рассчитывают DСИ, в единицах измерений измеряемой величины, по формуле
Аси 'ED2 ,
где D0
D i
пределы допускаемой основной погрешности измерительного компонента;
погрешности измерительного компонента от i-го влияющего фактора в условиях эксплуатации при общем числе n учитываемых влияющих факторов.
Для каждого ИК рассчитывают границы, в которых c вероятностью равной 0,95 должна находиться его погрешность в условиях эксплуатации DИК , в единицах измерений измеряемой величины. по формуле
D ик = ±1.1\1 ID.-l"-
где АсИ|
j=0
пределы допускаемых значений погрешности D^ j-го измерительного компонента ИК в условиях эксплуатации.
