Номер по Госреестру СИ: 75676-19
75676-19 Источники питания постоянного тока
(АКИП-1112, АКИП-1113, АКИП-1114, АКИП-1115, АКИП-1116, АКИП-1117, АКИП-1118, АКИП-1119, АКИП-1120, АКИП-1121, АКИП-1122, АКИП-1123, АКИП-1124, АКИП-1125, АКИП-1157/1, АКИП-1157/2, АКИП-1157/3, АКИП-1157/4)
Назначение средства измерений:
Источники питания постоянного тока АКИП-1112, АКИП-1113, АКИП-1114, АКИП-1115, АКИП-1116, АКИП-1117, АКИП-1118, АКИП-1119, АКИП-1120, АКИП-1121, АКИП-1122, АКИП-1123, АКИП-1124, АКИП-1125, АКИП-1157/1, АКИП-1157/2, АКИП-1157/3, АКИП-1157/4 (далее - источники питания) предназначены для воспроизведения регулируемых стабилизированных напряжения и силы постоянного тока.
Внешний вид.
Источники питания постоянного тока
Рисунок № 1
Внешний вид.
Источники питания постоянного тока
Рисунок № 2
Внешний вид.
Источники питания постоянного тока
Рисунок № 3
Внешний вид.
Источники питания постоянного тока
Рисунок № 4
Внешний вид.
Источники питания постоянного тока
Рисунок № 5
Внешний вид.
Источники питания постоянного тока
Рисунок № 6
Внешний вид.
Источники питания постоянного тока
Рисунок № 7
Внешний вид.
Источники питания постоянного тока
Рисунок № 8
Программное обеспечение
Источники питания имеют встроенное программное обеспечение (ПО), которое записывается в постоянную память микроконтроллера на этапе изготовления источников с помощью специального оборудования (программатора). Метрологические характеристики источников питания нормированы с учетом влияния встроенного ПО.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
нет данных |
Номер версии (идентификационный номер ПО) |
не ниже 1.04 |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель источников питания методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к источникам питания постоянного тока АКИП-1112, АКИП-1113, АКИП-1114, АКИП-1115, АКИП-1116, АКИП-1117, АКИП-1118, АКИП-1119, АКИП-1120, АКИП-1121, АКИП-1122, АКИП-1123, АКИП-1124, АКИП-1125, АКИП-1157/1, АКИП-1157/2, АКИП-1157/3, АКИП-1157/4
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.027-01. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.022-91. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 30 А
Техническая документация изготовителя 1ТЕСН ELECTRONIC Со.,И@, Китай
Поверка
Поверкаосуществляется по документу ПР-40-2018МП «ГСИ. Источники питания постоянного тока АКИП-1112, АКИП-1113, АКИП-1114, АКИП-1115, АКИП-1116, АКИП-1117, АКИП-1118,
АКИП-1119, АКИП-1120, АКИП-1121, АКИП-1122, АКИП-1123, АКИП-1124, АКИП-1125,
АКИП-1157/1, АКИП-1157/2, АКИП-1157/3, АКИП-1157/4. Методика поверки», утвержденному АО «ПриСТ» 30 ноября 2018 г.
Основные средства поверки:
-
- вольтметр универсальный В7-78/1 (регистрационный номер в Федеральном
информационном фонде (регистрационный номер) 69742-17, 3 разряд по ГОСТ 8.027-2001)
-
- источник питания APS-77100 (регистрационный номер 63133-16)
-
- шунт токовый PCS-71000 (регистрационный номер 61767-15)
-
- нагрузка электронная АКИП-1343 (регистрационный номер 57756-14)
-
- нагрузка электронная АКИП-1342 (регистрационный номер 57756-14)
-
- микровольтметр В3-57 (регистрационный номер 7657-80)
-
- осциллограф цифровой запоминающий WaveRunner 62Xi-A (регистрационный номер 40909-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Изготовитель
1ТЕСН ELECTRONIC Со.М, Китай
Адрес: Building 1, #108 Xishanqiao Nan lu, Nanjing City (210039), CHINA
Тел./факс: +886-3-668-4333/ +86-25-52415268
Web-сайт: http://www.itechate.com
Заявитель
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)
ИНН 7721212396
Адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31
Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля»Адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31 Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru.
Принцип действия источников основан на понижении напряжения сети с помощью трансформатора, с последующим выравниванием диодным мостом и подачей через стабилизатор и фильтр на выходные гнезда и на схемы измерения и автоматического регулирования. Управление и контроль над режимами работы источников осуществляет встроенный микроконтроллер. Установка выходных параметров осуществляется с помощью функциональных клавиш и/или поворотного переключателя, расположенных на лицевой панели.
Источники питания выполнены в виде моноблока со съемным сетевым шнуром питания. На передней панели расположены цифровые индикаторы текущих значений тока и напряжения, кнопки управления, клеммы выходного напряжения, а также цифровые кнопки задания выходных напряжения и тока. В модификациях АКИП-1112, АКИП-1113, АКИП-1114, АКИП-1115, АКИП-1116, АКИП-1117, АКИП-1118, АКИП-1157/1, АКИП-1157/2, АКИП-1157/3, АКИП-1157/4 имеется поворотный регулятор задания выходных напряжения и тока. На задней панели источников питания имеется разъём для связи с персональным компьютером через интерфейс RS-232/GPIB/USB, в зависимости от используемого переходника. Также на задней панели источников питания дополнительно имеются клеммы для подключения удаленной нагрузки и клеммы для цепей дистанционного управления.
Модификации источников питания различаются по диапазонам воспроизведения тока и напряжения. Источники питания АКИП-1112, АКИП-1113, АКИП-1114, АКИП-1157/1, АКИП-1157/2 АКИП-1157/3, АКИП-1157/4 дополнительно имеют встроенный цифровой вольтметр с верхним пределом измерений 40 В и режимом измерения малых сопротивлений методом амперметра-вольтметра с верхним пределом измерений 10 Ом.
Общий вид источников питания и место нанесения знака утверждения типа представлены на рисунках 1 - 4. Схема пломбировки от несанкционированного доступа представлена на рисунке 5. Пломба наносится на один из крепежных винтов на задней панели корпуса источников питания. Может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.

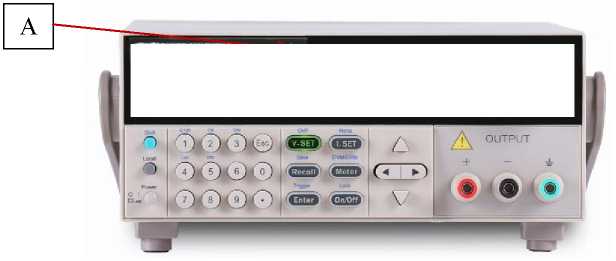

Рисунок 1 - Общий вид модификаций АКИП-1112, АКИП-1113, АКИП-1114, АКИП-1157/3, АКИП-1157/4 и место нанесения знака утверждения типа (А).
IK - ИСТО MXTWTWW -i- (3«М!УаКМП-«12 2ОВ/5А OFF |
л | |
0.000U |
5. Э500Й | |
0.0000У |
Wr |

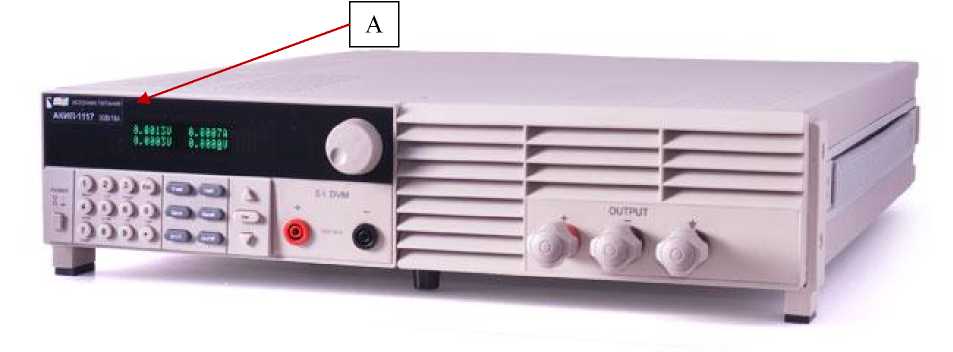

Рисунок 2 - Общий вид модификаций АКИП-1115, АКИП-1116, АКИП-1117, АКИП-1118 и место нанесения знака утверждения типа (А).
OUTPUT

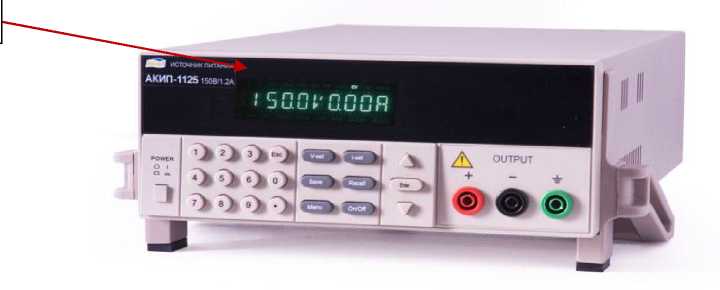

Рисунок 3 - Общий вид модификаций АКИП-1119, АКИП-1120, АКИП-1121, АКИП-1122, АКИП-1123, АКИП-1124, АКИП-1125 и место нанесения знака утверждения типа (А).
6
о
7
9
2
,г.
5
1 .
В*'
4
Рисунок 4 - Общий вид модификаций АКИП-1157/1, АКИП-1157/2 и место нанесения знака утверждения типа (А).
• п •

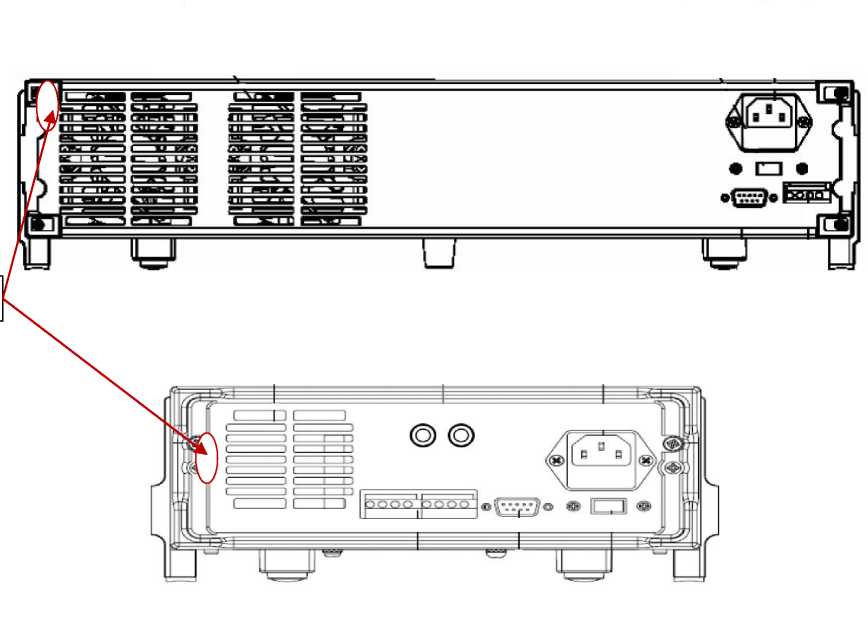

Рисунок 5 - Схема пломбировки от несанкционированного доступа (Б).
Таблица 2 - источников питания постоянного тока АКИП-1112, АКИП-1113, АКИП-1114, АКИП-1115, АКИП-1116, АКИП-1117, АКИП-1118
Наименование характеристики |
Значение характеристики | ||||||
АКИП- 1112 |
АКИП- 1113 |
АКИП- 1114 |
АКИП- 1115 |
АКИП- 1116 |
АКИП- 1117 |
АКИП- 1118 | |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Диапазон воспроизведения выходного напряжения постоянного тока, В |
от 0 до 20 |
от 0 до 32 |
от 0 до 72 |
от 0 до 5,2 |
от 0 до 20 |
от 0 до 30 |
от 0 до 60 |
Пределы допускаемой абсолютной погрешности воспроизведения выходного напряжения постоянного тока1), мВ |
±(0,0002^+3) |
±(0,0002^ •ивых+5) |
±(0,0002^ •ивых+1,5) |
±(0,0002^вых+3) |
±(0,0002^ •ивых+6) |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Пределы допускаемой дополнительной температурной погрешности 2), мВ/°С |
±(0,0002^вых+3) |
±(0,0002^ •ивых+5) |
±(0,0002^ •ивых+2) |
±(0,0002^вых+5) |
±(0,0002^ •ивых+10) | ||
Нестабильность выходного напряжения постоянного тока при изменении силы тока нагрузки от 1макс до 0, мВ |
±С0,0001-ивых+2) |
±(0,0001- •ивых+0,5) |
±(0,0001^ивых+1) | ||||
Нестабильность выходного напряжения постоянного тока при изменении напряжения питания от 1,1 •ипит до 0,(М.’||И|, мВ |
±(0,0001-ивых+1) |
±(0,0001- •ивых+2) |
±(0,0002^ •ивых+0,1) |
±(0,0002^вых+1) | |||
Уровень пульсаций выходного напряжения постоянного тока (от пика до пика), мВ, не более в диапазоне частот от 20 Гц до 20 МГц |
3 |
4 |
5 |
4 |
5 | ||
Диапазон воспроизведения силы постоянного тока, А |
от 0 до 5 |
от 0 до 3 |
от 0 до 1,2 |
от 0 до 60 |
от 0 до 27 |
от 0 до 18 |
от 0 до 9 |
Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока1), мА |
±(0,0005^ <1вых+2) |
±(0,0005<!вых+1) |
±(0,0005^ •[вых+15) |
±(0,0005<[вых+10) |
±(0,0005^ •[вых+5) | ||
Пределы допускаемой дополнительной температурной погрешности 2), мА/°С |
±(0,0005^ •[вых+2) |
±(0,0005<[вых+0,5) |
±(0,001- •1вых+30) |
±(0,0005<[вых+15) |
±(0,0005^ •[вых+5) | ||
Нестабильность силы постоянного тока при изменении напряжения питания от 1,1 •ипит до 0,9/ипит, мА |
±(0,0005^ •1вых+0,1) |
±(0,0005<!вых+0,05) |
±(0,001- •1вых+1) |
±(0,0001<[вых+1) |
±(0,0001- •[вых+0,1) | ||
Нестабильность силы постоянного тока при изменении напряжения на нагрузке, мА |
±(0,0005<!вых+2) |
±(0,0005^ •1вых+1) |
±(0,001- •1вых+10) |
±(0,001<[вых+5) |
±(0,001- •[вых+2) | ||
Уровень пульсаций силы постоянного тока (среднее квадратичное значение), мА, не более в диапазоне частот от 20 Гц до 20 МГц |
3 |
15 |
5 |
3 | |||
Диапазон измерения напряжения постоянного тока, В |
от 0 до +40 |
- |
- |
- |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока1), мВ |
±(0,0002^ |
+10) |
- |
- |
- | ||
Нормальные условия измерений:
|
от +18 до +28 80 от 84 до 106,7 | ||||||
Примечания ивых - значение напряжения на выходе источника питания по встроенному индикатору, мВ 1вых - значение силы тока на выходе источника питания по встроенному индикатору, мА
|
Таблица 3 - источников питания постоянного тока АКИП-1119, АКИП-1120, АКИП-1121, АКИП-1122, АКИП-1123, АКИП-1124, АКИП-1125
Наименование характеристики |
Значение характеристики | ||||||
АКИП- 1119 |
АКИП- 1120 |
АКИП- 1121 |
АКИП- 1122 |
АКИП- 1123 |
АКИП- 1124 |
АКИП- 1125 | |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Диапазон воспроизведения выходного напряжения постоянного тока, В |
от 0 до 18 |
от 0 до 32 |
от 0 до 72 |
от 0 до 18 |
от 0 до 32 |
от 0 до 72 |
от 0 до 150 |
Пределы допускаемой абсолютной погрешности воспроизведения выходного напряжения постоянного тока, мВ от 0 до 20 В включ. св. 20 В |
±(0,0005^вых+15) ±(0,0005^вых+120) |
±(0,0005- •ивых+20) ±(0,0005- •ивых+20) |
±(0,0005-•ивых+15) ±(0,0005U |
±(0,0005- •ивых+20) ых+120) |
±(0,001- •ивых+38) ±(0,001-•ивых+120) | ||
Пределы допускаемой дополнительной температурной погрешности 3), мВ/°С |
±(0,0002^вых+5) | ||||||
Нестабильность выходного напряжения постоянного тока при изменении силы тока нагрузки от 1макс до 0, мВ от 0 до 3 А включ. св 3 А |
±(0,0001^+3) ±(0,0002^вых+5) |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Нестабильность выходного напряжения постоянного тока при изменении напряжения питания от 1,1'ипит до 0Липиь мВ |
±С0,0001-ивых+3) | ||||||
Уровень пульсаций выходного напряжения постоянного тока (от пика до пика), мВ, не более в диапазоне частот от 20 Гц до 20 МГц |
3 |
4 |
3 |
4 |
7 | ||
Диапазон воспроизведения силы постоянного тока, А |
от 0 до 5 |
от 0 до 3 |
от 0 до1,5 |
от 0 до 10 |
от 0 до 6 |
от 0 до 3 |
от 0 до 1,2 |
Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока1), мА |
±(0,001<1вых+15) | ||||||
Пределы допускаемой дополнительной температурной погрешности2), мА/°С |
±(0,001-W+5) | ||||||
Нестабильность силы постоянного тока при изменении напряжения питания от 1,1-ипит до 0Липит, мА |
±(0,001-1вых+2) | ||||||
Нестабильность силы постоянного тока при изменении напряжения на нагрузке, мА |
±(0,0001<1вых+3) | ||||||
Уровень пульсаций силы постоянного тока (среднее квадратичное значение), мА, не более в диапазоне частот от 20 Гц до 20 МГц |
5 | ||||||
Нормальные условия измерений:
|
от +18 до +28 80 от 84 до 106,7 | ||||||
Примечания ивых - значение напряжения на выходе источника питания по встроенному индикатору, мВ 1вых - значение силы тока на выходе источника питания по встроенному индикатору, мА
|
Таблица 4 - источников питания постоянного тока АКИП-1157/1, АКИП-1157/2, АКИП-1157/3, АКИП-1157/4
Наименование характеристики |
Значение характеристики | ||||
АКИП-1157/1 |
АКИП-1157/2 |
АКИП-1157/3 |
АКИП-1157/4 | ||
1 |
2 |
3 |
4 |
5 |
6 |
Диапазон воспроизведения выходного напряжения постоянного тока, В |
от 0 до 30 |
от 0 до 60 |
от 0 до 20 |
от 0 до 60 |
от 0 до 30 |
Пределы допускаемой абсолютной погрешности воспроизведения выходного напряжения постоянного тока1), мВ |
±(0,0002^ •ивых+6) |
±(0,0002^ •ивых+2) |
±(0,0002^ •ивых+5) |
±(0,0002^ •ивых+3) | |
Пределы допускаемой дополнительной температурной погрешности 2), мВ/°С |
±(0,0001-ивых+2) |
±(0,0002^вых+5) | |||
Нестабильность выходного напряжения постоянного тока при изменении силы тока нагрузки от 1макс до 0, мВ |
±(0,0001^+10) |
±(0,0001^ивых+2) | |||
Нестабильность выходного напряжения постоянного тока при изменении напряжения питания от М^пит до 0,9/ипит, мВ |
±(0,0002^вых+2) |
±(0,0001- •ивых+2) |
±(0,000Г •ивых+1) | ||
Уровень пульсаций выходного напряжения постоянного тока (от пика до пика), мВ, не более в диапазоне частот от 20 Гц до 20 МГц |
5 |
4 |
5 |
4 | |
Диапазон воспроизведения силы постоянного тока, А |
от 0 до 40 |
от 0 до 20 |
от 0 до 50 |
от 0 до 2,5 |
от 0 до 5 |
Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока1), мА |
±(0,0005<[вых+15) |
±(0,0005^ •[вых+1,5) |
±(0,0005^ •[вых+2,5) | ||
Пределы допускаемой дополнительной температурной погрешности 2), мА/°С |
±(0,0001<1вых+15) |
±(0,0005<[вых+2) | |||
Нестабильность силы постоянного тока при изменении напряжения питания от 1,1-ипит до 0,9/Ппит, мА |
±(0,001-1вых+2) |
±(0,0005^ •1вых+0,05) |
±(0,00Г •[вых+ 1 ) | ||
Нестабильность силы постоянного тока при изменении напряжения на нагрузке, мА |
±(0,001<[вых+10) |
±(0,0005^ •1вых+0,5) |
±(0,0005^ •1вых+1,5) | ||
Уровень пульсаций силы постоянного тока (среднее квадратичное значение), мА, не более в диапазоне частот от 20 Гц до 20 МГц |
15 |
15 |
3 |
4 | |
Диапазон измерения напряжения постоянного тока, В |
от -40 до +40 |
от 0 до +40 |
1 |
2 |
3 |
4 |
5 |
6 |
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока1), мВ |
±(0,0002^изм+3) |
±(0,0002^иизм+10) | |||
Нормальные условия измерений:
|
от +18 до +28 80 от 84 до 106,7 | ||||
Примечания ивых - значение напряжения на выходе источника питания по встроенному индикатору, мВ 1вых - значение силы тока на выходе источника питания по встроенному индикатору, мА
|
Таблица 5 - Масса, габаритные размеры и условия применения
Наименование характеристики |
Значение характеристики | ||
АКИП-1115, АКИП-1116, АКИП-1117, АКИП-1118, АКИП-1157/3, АКИП-1157/4 |
АКИП-1112, АКИП-1113, АКИП-1114, АКИП-1119, АКИП-1120, АКИП-1121, АКИП-1122, АКИП-1123, АКИП-1124, АКИП-1125 |
АКИП-1157/1, АКИП-1157/2 | |
Габаритные размеры (ширинахвысотахглубина), мм, не более |
429x88x354 |
214x88x354 |
440x88x585 |
Масса, кг, не более |
29 |
8 |
30 |
Напряжение питания от сети переменного тока частотой от 47 до 63 Гц, В |
от 198 до 242 | ||
Условия эксплуатации:
|
от 0 до +40 80 от 84 до 106,7 |
