Номер по Госреестру СИ: 75301-19
75301-19 Ключи моментные предельные
(GARWIN: 501518, 501511, 501512; GARWIN INDUSTRIAL: 501516, 501517, 501519, 501520, 501522, 501523, 502010, 502110, 502205, 501513, 501521, 502015, 502305, 502210)
Назначение средства измерений:
Ключи моментные предельные серий GARWIN 501518, GARWIN 501511, GARWIN 501512, GARWIN INDUSTRIAL 501516, GARWIN INDUSTRIAL 501517, GARWIN INDUSTRIAL 501519, GARWIN INDUSTRIAL 501520, GARWIN INDUSTRIAL 501522, GARWIN INDUSTRIAL 501523, GARWIN INDUSTRIAL 502010, GARWIN INDUSTRIAL 502110, GARWIN INDUSTRIAL 502205, GARWIN INDUSTRIAL 501513, GARWIN INDUSTRIAL 501521, GARWIN INDUSTRIAL 502015, GARWIN INDUSTRIAL 502305, GARWIN INDUSTRIAL 502210 (далее - ключи) предназначены для измерений крутящего момента силы при нормированной затяжке резьбовых соединений с правой или с правой и левой резьбой.

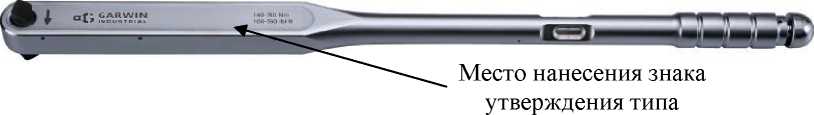

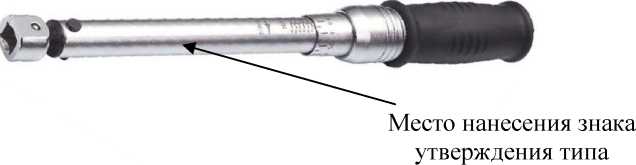

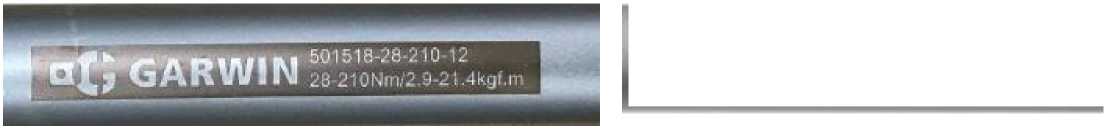

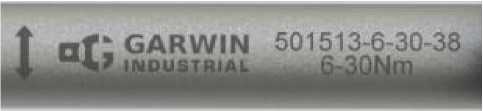

Внешний вид.
Ключи моментные предельные
Рисунок № 1
Внешний вид.
Ключи моментные предельные
Рисунок № 2
Внешний вид.
Ключи моментные предельные
Рисунок № 3

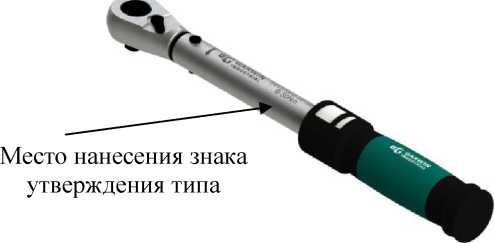

Внешний вид.
Ключи моментные предельные
Рисунок № 4

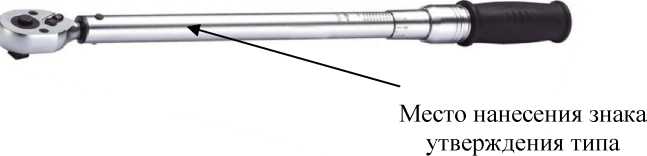

Внешний вид.
Ключи моментные предельные
Рисунок № 5
Внешний вид.
Ключи моментные предельные
Рисунок № 6

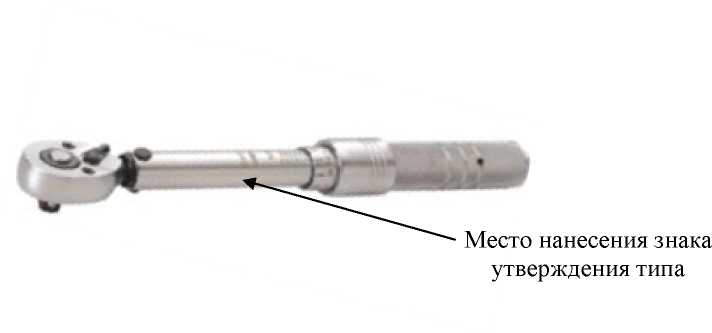

Внешний вид.
Ключи моментные предельные
Рисунок № 7
Внешний вид.
Ключи моментные предельные
Рисунок № 8
Внешний вид.
Ключи моментные предельные
Рисунок № 9
Внешний вид.
Ключи моментные предельные
Рисунок № 10
Общие сведения
Дата публикации - 11.07.2024
Срок свидетельства - 21.06.2029
Номер записи - 172153
ID в реестре СИ - 666980
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
501511-5-50-38, (5- 50) Н·м., 501511-5-50-38, 501511-5-25-14, (5-25) Нм, 501511-5-25-14, (5- 25) Нм, ц.д 0,1 Нм, 501511-5-25-14, (5- 25) Нм, ц.д 0,1 Нм, 501511-5-25-14, (5- 25) Нм, 501511-5-25-14, (5- 25) Н·м, ц.д 0,1 Н·м, 501511-5-25-14, 501511-5-25, 501511-20-200-12, 501511-2-25-14, 501511-10-100-12, 501511, 501221-200-1000-34, 501218-20-110-38, 100, ., -, (300-1500) Нм,
Производитель
Изготовитель - Фирма "Garwin Industrial Ltd."
Страна - ГОНКОНГ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник содержит информацию об организациях, аккредитованных на работу в области обеспечения единства измерений. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.
Бесплатный
Статистика
Кол-во поверок - 8728
Выдано извещений - 347
Кол-во периодических поверок - 5224
Кол-во средств измерений - 5680
Кол-во владельцев - 455
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1451 от 2019.06.21 Приказ об утверждении типов СИ
№1353 от 2024.06.04 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (20)
Наличие аналогов СИ: Ключи моментные предельные (GARWIN: 501518, 501511, 501512; GARWIN INDUSTRIAL: 501516, 501517, 501519, 501520, 501522, 501523, 502010, 502110, 502205, 501513, 501521, 502015, 502305, 502210)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
75301-19 Ключи моментные предельные (GARWIN: 501518, 501511, 501512; GARWIN INDUSTRIAL: 501516, 501517, 501519, 501520, 501522, 501523, 502010, 502110, 502205, 501513, 501521, 502015, 502305, 502210) Фирма "Garwin Industrial Ltd." (ГОНКОНГ ) |
81078-20 Ключи моментные предельные NORGAU серии NTW (Нет данных) Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
|
75301-19 Ключи моментные предельные (GARWIN: 501518, 501511, 501512; GARWIN INDUSTRIAL: 501516, 501517, 501519, 501520, 501522, 501523, 502010, 502110, 502205, 501513, 501521, 502015, 502305, 502210) Фирма "Garwin Industrial Ltd." (ГОНКОНГ ) |
88510-23 Ключи моментные предельные (NTW) Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
Все средства измерений Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
75301-19 21.06.2029 |
Ключи моментные предельные, GARWIN: 501518, 501511, 501512; GARWIN INDUSTRIAL: 501516, 501517, 501519, 501520, 501522, 501523, 502010, 502110, 502205, 501513, 501521, 502015, 502305, 502210 Фирма "Garwin Industrial Ltd." (ГОНКОНГ ) |
ОТ МП |
1 год |
Справочник содержит информацию о юридических лицах и индивидуальных предпринимателях, осуществляющих деятельность в определенной области аккредитации. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.
Бесплатный
Кто поверяет Ключи моментные предельные (NTW)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 67 | 0 | 66 | 6 | 63 | 0 | 63 | ||
| ООО "ЦМС ПРОГРЕСС" (1771) | 36 | 0 | 36 | 2 | 33 | 0 | 33 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ЗРТО" | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 86 | 1 | 84 | 21 | 75 | 1 | 73 | ||
| ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389) | РСТ | 17 | 1 | 16 | 5 | 13 | 1 | 12 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 79 | 6 | 0 | 77 | 1 | 78 | 0 | 76 | |
| ФБУ "КОМИ ЦСМ" (RA.RU.311490) | РСТ | 17 | 1 | 0 | 17 | 1 | 7 | 0 | 7 | |
| ООО «МетрЛифтСервис» (RA.RU.314115) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "СМОЛЕНСКИЙ ЦСМ" (RA.RU.311305) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| АО "218 АРЗ" (RA.RU.312250) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ООО "КВАЛИТЕСТ" (RA.RU.312469) | 4 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "ЗРТО" (1513) | 5 | 2 | 3 | 1 | 1 | 0 | 1 | |||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 10 | 1 | 0 | 10 | 0 | 9 | 0 | 9 | |
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 28 | 3 | 0 | 28 | 1 | 25 | 0 | 25 | |
| ПАО "МЗИК" (0659) | 18 | 2 | 16 | 0 | 4 | 0 | 4 | |||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311482) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "СЦ "ОРМЕТ" (РОСС RU.0001.310249) | 204 | 79 | 124 | 14 | 159 | 79 | 80 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 271 | 5 | 0 | 270 | 22 | 269 | 0 | 269 | |
| АО "АЗ "УРАЛ", АО "АВТОМОБИЛЬНЫЙ ЗАВОД "УРАЛ" (RA.RU.311804) | 48 | 0 | 48 | 2 | 48 | 0 | 48 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 47 | 3 | 44 | 1 | 47 | 3 | 44 | ||
| АО "СЭГЗ" (РОСС СОБ 3.00233.2014) | 5 | 0 | 5 | 0 | 3 | 0 | 3 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 30 | 0 | 30 | 2 | 29 | 0 | 29 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (RA.RU.311469) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 15 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ООО "ГЕРМЕТ-ЦЕНТР" (RA.RU.311404) | 91 | 5 | 41 | 50 | 6 | 90 | 40 | 50 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 260 | 7 | 19 | 235 | 55 | 221 | 13 | 208 | |
| АО "419 АРЗ" (RA.RU.311639) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 83 | 2 | 0 | 83 | 6 | 79 | 0 | 79 | |
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 72 | 5 | 0 | 72 | 2 | 65 | 0 | 65 | |
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 518 | 18 | 143 | 340 | 3 | 145 | 37 | 105 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 3 | 1 | 2 | 0 | 3 | 1 | 2 | |||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 30 | 1 | 0 | 28 | 0 | 30 | 0 | 28 | |
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 35 | 1 | 0 | 35 | 7 | 35 | 0 | 35 | |
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 12 | 0 | 11 | 4 | 11 | 0 | 11 | ||
| ООО "КВАЗАР" (RA.RU.310696) | 3085 | 94 | 2848 | 179 | 4 | 2195 | 2061 | 134 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 44 | 0 | 44 | 0 | 43 | 0 | 43 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 174 | 0 | 172 | 1 | 164 | 0 | 162 | ||
| ФБУ "АМУРСКИЙ ЦСМ" (RA.RU.311498) | РСТ | 71 | 0 | 71 | 21 | 71 | 0 | 71 | ||
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 5 | 0 | 5 | 0 | 2 | 0 | 2 | ||
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 111 | 3 | 87 | 24 | 0 | 111 | 87 | 24 | ||
| ФБУ "ЗАБАЙКАЛЬСКИЙ ЦСМ" (RA.RU.311502) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 150 | 16 | 0 | 149 | 8 | 148 | 0 | 147 | |
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 595 | 9 | 27 | 568 | 3 | 573 | 25 | 548 | ||
| ФБУ "ПСКОВСКИЙ ЦСМ" (RA.RU.311507) | РСТ | 16 | 0 | 16 | 0 | 16 | 0 | 16 | ||
| ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 9 | 1 | 0 | 9 | 0 | 7 | 0 | 7 | |
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 36 | 0 | 33 | 8 | 11 | 0 | 11 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 126 | 5 | 0 | 126 | 28 | 119 | 0 | 119 | |
| ФБУ "ИВАНОВСКИЙ ЦСМ" (RA.RU.311260) | РСТ | 26 | 1 | 25 | 3 | 24 | 0 | 24 | ||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 22 | 3 | 0 | 22 | 0 | 21 | 0 | 21 | |
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 107 | 11 | 87 | 6 | 104 | 11 | 84 | ||
| ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500) | РСТ | 23 | 0 | 23 | 0 | 23 | 0 | 23 | ||
| ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ" (RA.RU.311465) | РСТ | 16 | 0 | 16 | 0 | 16 | 0 | 16 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 162 | 2 | 159 | 17 | 128 | 0 | 128 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 120 | 1 | 0 | 120 | 5 | 110 | 0 | 110 | |
| ООО "ТМС РУС" (RA.RU.312318) | 8 | 2 | 4 | 0 | 0 | 0 | 0 | |||
| ПАО "ГАЗ" (RA.RU.310591) | 2 | 0 | 2 | 1 | 2 | 0 | 2 | |||
| ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 21 | 2 | 0 | 21 | 2 | 18 | 0 | 18 | |
| ООО "ЛИЦ" (RA.RU.311620) | 59 | 4 | 12 | 47 | 19 | 59 | 12 | 47 | ||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 28 | 1 | 0 | 28 | 0 | 28 | 0 | 28 | |
| ООО "ФЕРРАТА" (RA.RU.310646) | 5 | 0 | 4 | 1 | 4 | 0 | 3 | |||
| ООО "АЗ-И" (RA.RU.312199) | 111 | 6 | 0 | 109 | 6 | 92 | 0 | 92 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 12 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 10 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 18 | 0 | 18 | 0 | 18 | 0 | 18 | ||
| АО «НЗ 70-летия Победы» (RA.RU.312518) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 37 | 0 | 37 | 2 | 37 | 0 | 37 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 18 | 1 | 0 | 18 | 1 | 16 | 0 | 16 | |
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 187 | 16 | 0 | 187 | 8 | 138 | 0 | 138 | |
| АО "УЗГА" (RA.RU.311517) | 63 | 1 | 1 | 62 | 1 | 46 | 1 | 45 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 195 | 1 | 16 | 179 | 0 | 192 | 15 | 177 | ||
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 15 | 0 | 15 | 0 | 15 | 0 | 15 | ||
| АО "ОКБ "НОВАТОР" (RA.RU.311408) | 8 | 0 | 8 | 0 | 8 | 0 | 8 | |||
| АО "АТОМЭНЕРГОРЕМОНТ" (RA.RU.311582) | 24 | 0 | 24 | 0 | 24 | 0 | 24 | |||
| АО ААК "ПРОГРЕСС" (1027) | 118 | 7 | 6 | 112 | 11 | 118 | 6 | 112 | ||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 26 | 6 | 1 | 25 | 2 | 26 | 1 | 25 | ||
| ООО "СИМПЛ" (RA.RU.314131) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 49 | 1 | 0 | 49 | 1 | 49 | 0 | 49 | |
| АКЦИОНЕРНОЕ ОБЩЕСТВО "СЕВЕРО-ЗАПАДНЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР КОНЦЕРНА ВКО "АЛМАЗ-АНТЕЙ"- ОБУХОВСКИЙ ЗАВОД"(АО "ОБУХОВСКИЙ ЗАВОД") | 5 | 0 | 5 | 0 | 1 | 0 | 1 | |||
| ФБУ "МАРИЙСКИЙ ЦСМ" (RA.RU.311271) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 6 | 0 | 6 | 1 | 6 | 0 | 6 | ||
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 4 | 0 | 4 | 2 | 4 | 0 | 4 | ||
| ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 9 | 1 | 1 | 8 | 0 | 9 | 1 | 8 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "ДАГЕСТАНСКИЙ ЦСМ" (RA.RU.311505) | РСТ | 9 | 2 | 0 | 9 | 0 | 9 | 0 | 9 | |
| ФБУ "КАРЕЛЬСКИЙ ЦСМ" (RA.RU.311501) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "КОСТРОМСКОЙ ЦСМ" (RA.RU.311489) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "Мордовский ЦСМ" (RA.RU.311375) | РСТ | 12 | 0 | 12 | 1 | 12 | 0 | 12 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "СЕВАСТОПОЛЬСКИЙ ЦСМ" (RA.RU.310577) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "МОСЭНЕРГОТЕСТ" (RA.RU.313419) | 24 | 0 | 24 | 0 | 24 | 0 | 24 | |||
| ОАО "МЗ "АРСЕНАЛ" (RA.RU.310554) | 19 | 3 | 8 | 11 | 1 | 19 | 8 | 11 | ||
| ООО «ЦМС КАРТЕСТ» (RA.RU.314077) | 38 | 4 | 34 | 1 | 17 | 0 | 17 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 258 | 12 | 0 | 258 | 2 | 244 | 0 | 244 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311) | 12 | 2 | 0 | 12 | 3 | 12 | 0 | 12 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 30 | 0 | 30 | 0 | 29 | 0 | 29 | |||
| ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ" (RA.RU.311500) | 18 | 2 | 0 | 18 | 1 | 18 | 0 | 18 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 114 | 9 | 0 | 114 | 5 | 97 | 0 | 97 | ||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 36 | 3 | 0 | 36 | 1 | 36 | 0 | 36 | ||
| АО "НПО "ОБУХОВСКИЙ ЗАВОД" (1513) | 2 | 0 | 2 | 0 | 1 | 0 | 1 | |||
| ПАО "КАМАЗ" (0043) | 11 | 2 | 0 | 11 | 0 | 11 | 0 | 11 | ||
| ООО "АРТЕБ-РЕСУРС" (RA.RU.312032) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ФБУ "МУРМАНСКИЙ ЦСМ" (RA.RU.311466) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "ГКНПЦ ИМ. М.В. ХРУНИЧЕВА" (РОСС СОБ.3.00216.2014) | 4 | 0 | 4 | 2 | 0 | 0 | 0 | |||
| ООО "ЦМС" (РОСС RU.0001.310313) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| АО "ИЗКТ" (RA.RU.313637) | 7 | 0 | 7 | 4 | 7 | 0 | 7 | |||
| ООО "ФОРТОТЕСТ" (RA.RU.314530) | 4 | 3 | 1 | 0 | 4 | 3 | 1 | |||
| ООО "СМТ ИНЖИНИРИНГ" (RA.RU.314829) | 12 | 7 | 5 | 2 | 0 | 0 | 0 |
Стоимость поверки Ключи моментные предельные (NTW)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Вологодский ЦСМ Вологодская область |
1212 | 2838 |
|
ФБУ Вологодский ЦСМ Вологодская область |
1273 | 2838 |
|
ФБУ Ивановский ЦСМ Ивановская область |
1015 | 2838 |
|
ФБУ НИЦ ПМ-Ростест Москва |
7180 | 2838 |
|
ФБУ НИЦ ПМ-Ростест Москва |
3805 | 2838 |
Знак утверждения типа
Знак утверждения типананосится на боковую поверхность корпуса ключей в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к ключам моментным предельным серий GARWIN 501518, GARWIN 501511, GARWIN 501512; GARWIN INDUSTRIAL 501516, GARWIN INDUSTRIAL 501517, GARWIN INDUSTRIAL 501519, GARWIN INDUSTRIAL 501520, GARWIN INDUSTRIAL 501522, GARWIN INDUSTRIAL 501523, GARWIN INDUSTRIAL 502010, GARWIN INDUSTRIAL 502110, GARWIN INDUSTRIAL 502205, GARWIN INDUSTRIAL 501513, GARWIN INDUSTRIAL 501521, GARWIN INDUSTRIAL 502015, GARWIN INDUSTRIAL 502305, GARWIN INDUSTRIAL 502210
ГОСТ Р 8.752-2011 ГСИ. Государственная поверочная схема для средств измерений крутящего момента силы
Техническая документация «GARWIN INDUSTRIAL LTD.», Гонконг
Поверка
Поверкаосуществляется по документу МИ 2593-2000 «Государственная система обеспечения единства измерений. Ключи моментные. Методика поверки».
Основные средства поверки:
- эталоны 2-го разряда по ГОСТ Р 8.752-2011, ПГ ±1%.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
Изготовитель
«GARWIN INDUSTRIAL LTD.», Гонконг
Адрес: ROOMS 1318-19, 13/F HOLLYWOOD PLAZA, 610 NATHAN ROAD, MONGKOK, KOWLOON, HONGKONG
Заявитель
Общество с ограниченной ответственностью «Технолоджи»
(ООО «Технолоджи»)
ИНН 7804581559
Адрес: 192236, г. Санкт-Петербург, ул. Софийская, д. 6, корпус 8, стр.1, пом.1-Н, оф. 516 Тел.: +7 (812) 332-53-82
E-mail: info@tlogy.ru
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М»(ООО «Автопрогресс-М»)
Адрес: 123298, г. Москва, ул. Викторенко, д. 16, стр. 1 Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб.0
E-mail: mfo@autoprogress-m.ru
Принцип действия ключей заключается в том, что под действием приложенного к рукоятке ключа усилия, при достижении заранее установленного значения крутящего момента силы, ключи издают щелчок, что указывает на достижение установленного крутящего момента силы.
Конструктивно ключи состоят из корпуса, основной шкалы с указателем значений крутящего момента силы, фиксатора, рукоятки. Внутри корпуса расположен механизм регулировки значения крутящего момента силы и предельный механизм, который срабатывает при достижении установленного значения крутящего момента силы.
Ключи выпускаются в модификациях, отличающихся диапазоном измерений крутящего момента силы, длиной, массой и размером присоединительного элемента.
Обозначение модификаций в общем виде: 50ХХХХ^^Л,
где 50XХХХ - обозначение ключа по каталогу изготовителя (цифровое обозначение
ХХХХ меняется в зависимости от модификации),
Y-Z - цифры, обозначающие нижний и верхний предел измерений крутящего момента силы,
I - цифра, обозначающая размер присоединительного квадрата/гнезда. Если в конце обозначения модификации указан индекс «S» - это обозначение укороченной версии.
Общий вид ключей, а также место нанесения знака утверждения типа приведены на рисунках 1 - 17. Фотографии типовой маркировки ключей приведены на рисунках 18 и 19.
Рисунок 1 - Общий вид ключей моментных предельных GARWIN 501511
Место нанесения знака утверждения типа Рисунок 2 - Общий вид ключей моментных предельных GARWIN 501512
Место нанесения знака утверждения типа Рисунок 3 - Общий вид ключей моментных предельных GARWIN 501518
Рисунок 4 - Общий вид ключей моментных предельных GARWIN INDUSTRIAL 501513
Рисунок 5 - Общий вид ключей моментных предельных GARWIN INDUSTRIAL 501516
Место нанесения знака утверждения типа
Рисунок 6 - Общий вид ключей моментных предельных GARWIN INDUSTRIAL 501517
Рисунок 7 - Общий вид ключей моментных предельных GARWIN INDUSTRIAL 501519
утверждения типа
Рисунок 8 - Общий вид ключей моментных предельных GARWIN INDUSTRIAL 501520
Место нанесения знака утверждения типа
)
Рисунок 9 - Общий вид ключей моментных предельных GARWIN INDUSTRIAL 501521
Место нанесения знака утверждения типа
Рисунок 10 - Общий вид ключей моментных предельных GARWIN INDUSTRIAL 501522
Рисунок 11 - Общий вид ключей моментных предельных GARWIN INDUSTRIAL 501523
Рисунок 12 - Общий вид ключей моментных предельных GARWIN INDUSTRIAL 502010
утверждения типа
Рисунок 13 - Общий вид ключей моментных предельных GARWIN INDUSTRIAL 502015
утверждения типа
Рисунок 14 - Общий вид ключей моментных предельных GARWIN INDUSTRIAL 502110
Рисунок 15 - Общий вид ключей моментных предельных GARWIN INDUSTRIAL 502205
Рисунок 16 - Общий вид ключей моментных предельных GARWIN INDUSTRIAL 502210
Место нанесения знака
утверждения типа
Рисунок 17 - Общий вид ключей моментных предельных GARWIN INDUSTRIAL 502305
Рисунок 18 - Типовая маркировка ключей
Рисунок 19 - Типовая маркировка ключей
Пломбирование ключей не производится, ограничение доступа обеспечивается конструкцией самих ключей, которая может быть вскрыта только при помощи специального инструмента.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики ключей моментных предельных серий GARWIN 501518, GARWIN 501511, GARWIN 501512
|
Модификация |
Диапазон измерений крутящего момента силы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы при вращении по часовой стрелке, % |
|
501518-5-25-14 501518-5-25-38 |
от 5 до 25 |
±4 |
|
501518-20-110-38 |
от 20 до 110 | |
|
501518-42-210-12 |
от 42 до 210 | |
|
501518-28-210-12 |
от 28 до 210 | |
|
501518-50-350-12 |
от 50 до 350 | |
|
501518-70-340-12 |
от 70 до 340 | |
|
501511-5-25-14 |
от 5 до 25 |
±3 |
|
501511-5-50-38 |
от 5 до 50 | |
|
501511-10-100-12 |
от 10 до 100 | |
|
501511-20-200-12 |
от 20 до 200 | |
|
501511-40-200-12 |
от 40 до 200 | |
|
501511-60-300-12 |
от 60 до 300 | |
|
501512-4-20-14 |
от 4 до 20 | |
|
501512-20-100-38 |
от 20 до 100 | |
|
501512-40-200-12 |
от 40 до 200 | |
|
501512-60-340-12 |
от 60 до 340 |
Таблица 2 - Основные технические характеристики ключей моментных предельных серий GARWIN 501518, GARWIN 501511, GARWIN 501512
|
Модификация |
Длина, мм, не более |
Масса, кг, не более |
Размер присоединительного квадрата, мм |
|
501518-5-25-14 |
285 |
0,7 |
6,3 |
|
501518-5-25-38 |
285 |
0,7 |
10 |
|
Модификация |
Длина, мм, не более |
Масса, кг, не более |
Размер присоединительного квадрата, мм |
|
501518-20-110-38 |
380 |
1,0 |
10 |
|
501518-42-210-12 |
460 |
1,4 |
12,5 |
|
501518-28-210-12 |
460 |
1,4 |
12,5 |
|
501518-50-350-12 |
580 |
1,8 |
12,5 |
|
501518-70-340-12 |
580 |
1,8 |
12,5 |
|
501511-5-25-14 |
310 |
0,5 |
6,3 |
|
501511-5-50-38 |
345 |
0,6 |
10 |
|
501511-10-100-12 |
410 |
0,9 |
12,5 |
|
501511-20-200-12 |
510 |
1,4 |
12,5 |
|
501511-40-200-12 |
510 |
1,4 |
12,5 |
|
501511-60-300-12 |
645 |
1,6 |
12,5 |
|
501512-4-20-14 |
380 |
0,9 |
6,3 |
|
501512-20-100-38 |
445 |
1,3 |
10 |
|
501512-40-200-12 |
520 |
1,6 |
12,5 |
|
501512-60-340-12 |
625 |
1,8 |
12,5 |
Таблица 3 - Метрологические характеристики ключей моментных предельных серий GARWIN INDUSTRIAL 501516, GARWIN INDUSTRIAL 501517, GARWIN INDUSTRIAL 501519, GARWIN INDUSTRIAL 501520, GARWIN INDUSTRIAL 501522, GARWIN INDUSTRIAL 501523, GARWIN INDUSTRIAL 502010, GARWIN INDUSTRIAL 502110, GARWIN INDUSTRIAL 502205, GARWIN INDUSTRIAL 501513, GARWIN INDUSTRIAL 501521, GARWIN INDUSTRIAL 502015, GARWIN INDUSTRIAL 502305, GARWIN INDUSTRIAL 502210
|
Модификация |
Диапазон измерений крутящего момента силы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы при вращении по/против часовой стрелки, % |
|
501516-2-10-14 |
от 2 до 10 |
±3/±6 |
|
501516-4-20-14 |
от 4 до 20 |
±3/±6 |
|
501516-10-50-14 |
от 10 до 50 |
±3/±6 |
|
501516-5-25-14 |
от 5 до 25 |
±3/±6 |
|
501516-5-25-38 |
от 5 до 25 |
±3/±6 |
|
501516-2-10-38 |
от 2 до 10 |
±3/±6 |
|
501516-4-20-38 |
от 4 до 20 |
±3/±6 |
|
501516-10-60-38 |
от 10 до 60 |
±3/±6 |
|
501516-10-50-38 |
от 10 до 50 |
±3/±6 |
|
501516-20-100-38 |
от 20 до 100 |
±3/±6 |
|
501516-20-100-12 |
от 20 до 100 |
±3/±6 |
|
501516-40-200-12 |
от 40 до 200 |
±3/±6 |
|
501516-60-340-12 |
от 60 до 340 |
±3/±6 |
|
501516-60-420-12 |
от 60 до 420 |
±3/±6 |
|
501516-80-400-12 |
от 80 до 400 |
±3/±6 |
|
501516-50-350-12 |
от 50 до 350 |
±3/±6 |
|
501516-80-400-34 |
от 80 до 400 |
±3/±6 |
|
501516-100-600-34 |
от 100 до 600 |
±3/±6 |
|
501516-150-800-34 |
от 150 до 800 |
±3/±6 |
|
501516-200-1000-34 |
от 200 до 1000 |
±3/±6 |
|
501516-150-800-1 |
от 150 до 800 |
±3/±6 |
|
Модификация |
Диапазон измерений крутящего момента силы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы при вращении по/против часовой стрелки, % |
|
501516-200-1000-1 |
от 200 до 1000 |
±3/±6 |
|
501516-300-1500-1 |
от 300 до 1500 |
±3/±6 |
|
501517-2-10-14 |
от 2 до 10 |
±3/±6 |
|
501517-4-20-14 |
от 4 до 20 |
±3/±6 |
|
501517-10-50-14 |
от 10 до 50 |
±3/±6 |
|
501517-5-25-14 |
от 5 до 25 |
±3/±6 |
|
501517-5-25-38 |
от 5 до 25 |
±3/±6 |
|
501517-10-60-38 |
от 10 до 60 |
±3/±6 |
|
501517-10-50-38 |
от 10 до 50 |
±3/±6 |
|
501517-20-100-38 |
от 20 до 100 |
±3/±6 |
|
501517-40-200-12 |
от 40 до 200 |
±3/±6 |
|
501517-60-340-12 |
от 60 до 340 |
±3/±6 |
|
501517-60-420-12 |
от 60 до 420 |
±3/±6 |
|
501517-80-400-12 |
от 80 до 400 |
±3/±6 |
|
501517-50-350-12 |
от 50 до 350 |
±3/±6 |
|
501519-1-6-14 |
от 1 до 6 |
±3/±6 |
|
501519-3-15-14 |
от 3 до 15 |
±3/±6 |
|
501519-5-25-14 |
от 5 до 25 |
±3/±6 |
|
501519-1-6-38 |
от 1 до 6 |
±3/±6 |
|
501519-3-15-38 |
от 3 до 15 |
±3/±6 |
|
501519-5-25-38 |
от 5 до 25 |
±3/±6 |
|
501519-20-100-38 |
от 20 до 100 |
±3/±6 |
|
501519-20-100-12 |
от 20 до 100 |
±3/±6 |
|
501519-40-200-12 |
от 40 до 200 |
±3/±6 |
|
501519-60-340-12 |
от 60 до 340 |
±3/±6 |
|
501519-50-350-12 |
от 50 до 350 |
±3/±6 |
|
501519-80-400-12 |
от 80 до 400 |
±3/±6 |
|
501519-60-420-12 |
от 60 до 420 |
±3/±6 |
|
501519-100-600-34 |
от 100 до 600 |
±3/±6 |
|
501519-150-800-34 |
от 150 до 800 |
±3/±6 |
|
501519-150-800-1 |
от 150 до 800 |
±3/±6 |
|
501519-200-1000-1 |
от 200 до 1000 |
±3/±6 |
|
501519-300-1500-1 |
от 300 до 1500 |
±3/±6 |
|
501520-400-2000-1 |
от 400 до 2000 |
±3/- |
|
501520-500-2500-1 |
от 500 до 2500 |
±3/- |
|
501522-25-120-12 |
от 25 до 120 |
±3/- |
|
501522-40-200-12 |
от 40 до 200 |
±3/- |
|
501522-60-300-12 |
от 60 до 300 |
±3/- |
|
501522-110-550-34 |
от 110 до 550 |
±3/- |
|
501522-155-760-34 |
от 155 до 760 |
±3/- |
|
501522-200-1000-34 |
от 200 до 1000 |
±3/- |
|
501522-600-1500-1 |
от 600 до 1500 |
±3/- |
|
501522-750-2000-1 |
от 750 до 2000 |
±3/- |
|
501522-1500-3000-112 |
от 1500 до 3000 |
±3/- |
|
501523-25-120-12 |
от 25 до 120 |
±3/- |
|
Модификация |
Диапазон измерений крутящего момента силы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы при вращении по/против часовой стрелки, % |
|
501523-40-200-12 |
от 40 до 200 |
±3/- |
|
501523-60-300-12 |
от 60 до 300 |
±3/- |
|
501523-110-550-34 |
от 110 до 550 |
±3/- |
|
501523-155-760-34 |
от 155 до 760 |
±3/- |
|
501523-200-1000-34 |
от 200 до 1000 |
±3/- |
|
501523-600-1500-1 |
от 600 до 1500 |
±3/- |
|
501523-750-2000-1 |
от 750 до 2000 |
±3/- |
|
502010-2-10-14 |
от 2 до 10 |
±3/- |
|
502010-4-20-14 |
от 4 до 20 |
±3/- |
|
502010-10-50-14 |
от 10 до 50 |
±3/- |
|
502010-20-100-38 |
от 20 до 100 |
±3/- |
|
502010-10-60-38 |
от 10 до 60 |
±3/- |
|
502010-2-10-38 |
от 2 до 10 |
±3/- |
|
502010-4-20-38 |
от 4 до 20 |
±3/- |
|
502010-40-200-12 |
от 40 до 200 |
±3/- |
|
502010-60-340-12 |
от 60 до 340 |
±3/- |
|
502010-20-100-12 |
от 20 до 100 |
±3/- |
|
502010-100-600-34 |
от 100 до 600 |
±3/- |
|
502010-200-1000-34 |
от 200 до 1000 |
±3/- |
|
502010-200-1000-1 |
от 200 до 1000 |
±3/- |
|
502010-300-1500-1 |
от 300 до 1500 |
±3/- |
|
502110-2.5-11-14 |
от 2,5 до 11,0 |
±4/- |
|
502110-7-33-14 |
от 7 до 33 |
±4/- |
|
502110-2.5-11-38 |
от 2,5 до 11,0 |
±4/- |
|
502110-7-33-38 |
от 7 до 33 |
±4/- |
|
502110-14-68-38 |
от 14 до 68 |
±4/- |
|
502110-14-68-12 |
от 14 до 68 |
±4/- |
|
502110-25-135-12 |
от 25 до 135 |
±4/- |
|
502110-50-225-12 |
от 50 до 225 |
±4/- |
|
502110-70-330-12 |
от 70 до 330 |
±4/- |
|
502110-140-560-34 |
от 140 до 560 |
±4/- |
|
502110-200-800-34 |
от 200 до 800 |
±4/- |
|
502110-200-1000-1 |
от 200 до 1000 |
±4/- |
|
502205-2-10-9 |
от 2 до 10 |
±3/±6 |
|
502205-4-20-9 |
от 4 до 20 |
±3/±6 |
|
502205-5-25-9 |
от 5 до 25 |
±3/±6 |
|
502205-10-60-9 |
от 10 до 60 |
±3/±6 |
|
502205-20-100-9 |
от 20 до 100 |
±3/±6 |
|
502205-40-200-14 |
от 40 до 200 |
±3/±6 |
|
502205-20-100-14 |
от 20 до 100 |
±3/±6 |
|
502205-60-340-14 |
от 60 до 340 |
±3/±6 |
|
502205-50-350-14 |
от 50 до 350 |
±3/±6 |
|
502205-80-400-14 |
от 80 до 400 |
±3/±6 |
|
502205-60-420-14 |
от 60 до 420 |
±3/±6 |
|
502205-100-600-14 |
от 100 до 600 |
±3/±6 |
|
Модификация |
Диапазон измерений крутящего момента силы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы при вращении по/против часовой стрелки, % |
|
502205-150-800-14 |
от 150 до 800 |
±3/±6 |
|
502205-200-1000-14 |
от 200 до 1000 |
±3/±6 |
|
501513-2.5-12-14 |
от 2,5 до 12,0 |
±4/±6 |
|
501513-4-20-14 |
от 4 до 20 |
±4/±6 |
|
501513-6-30-38 |
от 6 до 30 |
±4/±6 |
|
501513-10-60-38 |
от 10 до 60 |
±4/±6 |
|
501513-25-125-38 |
от 25 до 125 |
±4/±6 |
|
501513-20-100-38 |
от 20 до 100 |
±4/±6 |
|
501513-20-100-12 |
от 20 до 100 |
±4/±6 |
|
501513-40-200-12 |
от 40 до 200 |
±4/±6 |
|
501513-65-335-12 |
от 65 до 335 |
±4/±6 |
|
501513-100-500-34 |
от 100 до 500 |
±4/±6 |
|
501513-160-800-34 |
от 160 до 800 |
±4/±6 |
|
501513-200-1000-34 |
от 200 до 1000 |
±4/±6 |
|
501513-200-1000-1 |
от 200 до 1000 |
±4/±6 |
|
501513-300-1500-1 |
от 300 до 1500 |
±4/±6 |
|
501513-400-2000-1 |
от 400 до 2000 |
±4/±6 |
|
501513-600-3000-1 |
от 600 до 3000 |
±4/±6 |
|
501521-1-5-14S |
от 1 до 5 |
±4/±6 |
|
501521-2-10-14S |
от 2 до 10 |
±4/±6 |
|
501521-3-15-14S |
от 3 до 15 |
±4/±6 |
|
501521-5-25-14S |
от 5 до 25 |
±4/±6 |
|
501521-8-40-38S |
от 8 до 40 |
±4/±6 |
|
501521-10-60-38S |
от 10 до 60 |
±4/±6 |
|
501521-2.5-12-14 |
от 2,5 до 12,0 |
±4/±6 |
|
501521-4-20-14 |
от 4 до 20 |
±4/±6 |
|
501521-6-30-38 |
от 6 до 30 |
±4/±6 |
|
501521-10-60-38 |
от 10 до 60 |
±4/±6 |
|
501521-25-125-38 |
от 25 до 125 |
±4/±6 |
|
501521-20-100-38 |
от 20 до 100 |
±4/±6 |
|
501521-20-100-12 |
от 20 до 100 |
±4/±6 |
|
501521-40-200-12 |
от 40 до 200 |
±4/±6 |
|
501521-65-335-12 |
от 65 до 335 |
±4/±6 |
|
501521-100-500-34 |
от 100 до 500 |
±4/±6 |
|
501521-160-800-34 |
от 160 до 800 |
±4/±6 |
|
501521-200-1000-34 |
от 200 до 1000 |
±4/±6 |
|
501521-200-1000-1 |
от 200 до 1000 |
±4/±6 |
|
501521-300-1500-1 |
от 300 до 1500 |
±4/±6 |
|
501521-400-2000-1 |
от 400 до 2000 |
±4/±6 |
|
501521-600-3000-1 |
от 600 до 3000 |
±4/±6 |
|
502210-1-5S |
от 1 до 5 |
±4/±6 |
|
502210-2-10S |
от 2 до 10 |
±4/±6 |
|
502210-3-15S |
от 3 до 15 |
±4/±6 |
|
502210-5-25S |
от 5 до 25 |
±4/±6 |
|
502210-8-40S |
от 8 до 40 |
±4/±6 |
|
Модификация |
Диапазон измерений крутящего момента силы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы при вращении по/против часовой стрелки, % |
|
502210-10-60S |
от 10 до 60 |
±4/±6 |
|
502210-2.5-12-9 |
от 2,5 до 12,0 |
±4/±6 |
|
502210-4-20-9 |
от 4 до 20 |
±4/±6 |
|
502210-6-30-9 |
от 6 до 30 |
±4/±6 |
|
502210-10-60-9 |
от 10 до 60 |
±4/±6 |
|
502210-20-100-9 |
от 20 до 100 |
±4/±6 |
|
502210-25-125-9 |
от 25 до 125 |
±4/±6 |
|
502210-40-200-14 |
от 40 до 200 |
±4/±6 |
|
502210-65-335-14 |
от 65 до 335 |
±4/±6 |
|
502210-100-500-24 |
от 100 до 500 |
±4/±6 |
|
502210-160-800-24 |
от 160 до 800 |
±4/±6 |
|
502210-200-1000-24 |
от 200 до 1000 |
±4/±6 |
|
502210-300-1500-27 |
от 300 до 1500 |
±4/±6 |
|
502210-400-2000-27 |
от 400 до 2000 |
±4/±6 |
|
502210-600-3000-27 |
от 600 до 3000 |
±4/±6 |
|
502015-2.5-12-14 |
от 2,5 до 12,0 |
±4/- |
|
502015-8-20-14 |
от 8 до 20 |
±4/- |
|
502015-10-30-38 |
от 10 до 30 |
±4/- |
|
502015-20-60-38 |
от 20 до 60 |
±4/- |
|
502015-50-125-38 |
от 50 до 125 |
±4/- |
|
502015-10-30-12 |
от 10 до 30 |
±4/- |
|
502015-20-60-12 |
от 20 до 60 |
±4/- |
|
502015-50-125-12 |
от 50 до 125 |
±4/- |
|
502015-80-200-12 |
от 80 до 200 |
±4/- |
|
502015-120-335-12 |
от 120 до 335 |
±4/- |
|
502015-120-335-34 |
от 120 до 335 |
±4/- |
|
502015-200-500-34 |
от 200 до 500 |
±4/- |
|
502015-300-800-34 |
от 300 до 800 |
±4/- |
|
502015-400-1000-34 |
от 400 до 1000 |
±4/- |
|
502015-300-800-1 |
от 300 до 800 |
±4/- |
|
502015-400-1000-1 |
от 400 до 1000 |
±4/- |
|
502015-600-1500-1 |
от 600 до 1500 |
±4/- |
|
502015-800-2000-1 |
от 800 до 2000 |
±4/- |
|
502015-1200-3000-1 |
от 1200 до 3000 |
±4/- |
|
502305-2.5-12-9 |
от 2,5 до 12,0 |
±4/- |
|
502305-8-20-9 |
от 8 до 20 |
±4/- |
|
502305-10-30-9 |
от 10 до 30 |
±4/- |
|
502305-20-60-9 |
от 20 до 60 |
±4/- |
|
502305-50-125-9 |
от 50 до 125 |
±4/- |
|
502305-80-200-14 |
от 80 до 200 |
±4/- |
|
502305-120-335-14 |
от 120 до 335 |
±4/- |
|
502305-200-500-24 |
от 200 до 500 |
±4/- |
|
502305-300-800-24 |
от 300 до 800 |
±4/- |
|
502305-400-1000-24 |
от 400 до 1000 |
±4/- |
|
502305-600-1500-27 |
от 600 до 1500 |
±4/- |
|
Модификация |
Диапазон измерений крутящего момента силы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы при вращении по/против часовой стрелки, % |
|
502305-800-2000-27 |
от 800 до 2000 |
±4/- |
|
502305-1200-3000-27 |
от 1200 до 3000 |
±4/- |
Таблица 4 - Основные технические характеристики ключей моментных предельных серий GARWIN INDUSTRIAL 501516, GARWIN INDUSTRIAL 501517, GARWIN INDUSTRIAL 501519, GARWIN INDUSTRIAL 501520, GARWIN INDUSTRIAL 501522, GARWIN INDUSTRIAL 501523, GARWIN INDUSTRIAL 502010, GARWIN INDUSTRIAL 502110, GARWIN INDUSTRIAL 502205, GARWIN INDUSTRIAL 501513, GARWIN INDUSTRIAL 501521, GARWIN INDUSTRIAL 502015, GARWIN INDUSTRIAL 502305, GARWIN INDUSTRIAL 502210
|
Модификация |
Длина, мм, не более |
Масса, кг, не более |
Размер присоединительного квадрата или прямоугольника, мм |
|
501516-2-10-14 |
290 |
0,7 |
6,3 |
|
501516-4-20-14 |
340 |
0,75 |
6,3 |
|
501516-10-50-14 |
340 |
0,75 |
6,3 |
|
501516-5-25-14 |
340 |
0,75 |
6,3 |
|
501516-5-25-38 |
340 |
0,75 |
10 |
|
501516-2-10-38 |
290 |
0,75 |
10 |
|
501516-4-20-38 |
340 |
0,75 |
10 |
|
501516-10-60-38 |
355 |
0,85 |
10 |
|
501516-10-50-38 |
355 |
0,85 |
10 |
|
501516-20-100-38 |
445 |
1,4 |
10 |
|
501516-20-100-12 |
445 |
1,4 |
12,5 |
|
501516-40-200-12 |
525 |
1,7 |
12,5 |
|
501516-60-340-12 |
625 |
1,9 |
12,5 |
|
501516-60-420-12 |
625 |
1,9 |
12,5 |
|
501516-80-400-12 |
625 |
1,9 |
12,5 |
|
501516-50-350-12 |
625 |
1,9 |
12,5 |
|
501516-80-400-34 |
625 |
1,90 |
20 |
|
501516-100-600-34 |
1060 |
5,10 |
20 |
|
501516-150-800-34 |
1250 |
6,30 |
20 |
|
501516-200-1000-34 |
1250 |
6,30 |
20 |
|
501516-150-800-1 |
1250 |
6,30 |
25 |
|
501516-200-1000-1 |
1250 |
6,30 |
25 |
|
501516-300-1500-1 |
1860 |
10,70 |
25 |
|
501517-2-10-14 |
290 |
0,65 |
6,3 |
|
501517-4-20-14 |
335 |
0,75 |
6,3 |
|
501517-10-50-14 |
335 |
0,75 |
6,3 |
|
501517-5-25-14 |
290 |
0,65 |
6,3 |
|
501517-5-25-38 |
290 |
0,65 |
10 |
|
501517-10-60-38 |
350 |
0,85 |
10 |
|
501517-10-50-38 |
350 |
0,85 |
10 |
|
501517-20-100-38 |
450 |
1,45 |
10 |
|
501517-40-200-12 |
500 |
1,6 |
12,5 |
|
501517-60-340-12 |
600 |
1,8 |
12,5 |
|
Модификация |
Длина, мм, не более |
Масса, кг, не более |
Размер присоединительного квадрата или прямоугольника, мм |
|
501517-60-420-12 |
600 |
1,8 |
12,5 |
|
501517-80-400-12 |
600 |
1,8 |
12,5 |
|
501517-50-350-12 |
600 |
1,8 |
12,5 |
|
501519-1-6-14 |
220 |
0,4 |
6,3 |
|
501519-3-15-14 |
220 |
0,4 |
6,3 |
|
501519-5-25-14 |
260 |
0,45 |
6,3 |
|
501519-1-6-38 |
220 |
0,4 |
10 |
|
501519-3-15-38 |
220 |
0,4 |
10 |
|
501519-5-25-38 |
260 |
0,45 |
10 |
|
501519-20-100-38 |
445 |
1,1 |
10 |
|
501519-20-100-12 |
445 |
1,1 |
12,5 |
|
501519-40-200-12 |
540 |
1,75 |
12,5 |
|
501519-60-340-12 |
620 |
1,9 |
12,5 |
|
501519-50-350-12 |
620 |
1,9 |
12,5 |
|
501519-80-400-12 |
620 |
1,9 |
12,5 |
|
501519-60-420-12 |
620 |
1,9 |
12,5 |
|
501519-100-600-34 |
1060 |
5,4 |
20 |
|
501519-150-800-34 |
1250 |
6,5 |
20 |
|
501519-150-800-1 |
1250 |
6,5 |
25 |
|
501519-200-1000-1 |
1250 |
6,5 |
25 |
|
501519-300-1500-1 |
1870 |
10,8 |
25 |
|
501520-400-2000-1 |
2320 |
18,4 |
25 |
|
501520-500-2500-1 |
2775 |
19,7 |
25 |
|
501522-25-120-12 |
485 |
1,35 |
12,5 |
|
501522-40-200-12 |
575 |
1,6 |
12,5 |
|
501522-60-300-12 |
635 |
1,75 |
12,5 |
|
501522-110-550-34 |
835 |
3,1 |
20 |
|
501522-155-760-34 |
835 |
3,1 |
20 |
|
501522-200-1000-34 |
1425 |
3,9 |
20 |
|
501522-600-1500-1 |
1625 |
11,0 |
25 |
|
501522-750-2000-1 |
2380 |
11,8 |
25 |
|
501522-1500-3000-112 |
2810 |
18,1 |
38 |
|
501523-25-120-12 |
485 |
1,35 |
12,5 |
|
501523-40-200-12 |
575 |
1,6 |
12,5 |
|
501523-60-300-12 |
635 |
1,75 |
12,5 |
|
501523-110-550-34 |
835 |
3,1 |
20 |
|
501523-155-760-34 |
835 |
3,1 |
20 |
|
501523-200-1000-34 |
1425 |
3,9 |
20 |
|
501523-600-1500-1 |
1625 |
11,0 |
25 |
|
501523-750-2000-1 |
2380 |
11,8 |
25 |
|
502010-2-10-14 |
239 |
0,5 |
6,3 |
|
502010-4-20-14 |
286 |
0,51 |
6,3 |
|
502010-10-50-14 |
286 |
0,51 |
6,3 |
|
502010-20-100-38 |
370 |
1,05 |
10 |
|
502010-10-60-38 |
300 |
0,64 |
10 |
|
502010-2-10-38 |
239 |
0,5 |
10 |
Продолжение таблицы 4
|
Модификация |
Длина, мм, не более |
Масса, кг, не более |
Размер присоединительного квадрата или прямоугольника, мм |
|
502010-4-20-38 |
300 |
0,64 |
10 |
|
502010-40-200-12 |
445 |
1,32 |
12,5 |
|
502010-60-340-12 |
549 |
1,55 |
12,5 |
|
502010-20-100-12 |
370 |
1,05 |
12,5 |
|
502010-100-600-34 |
1065 |
4,7 |
20 |
|
502010-200-1000-34 |
1255 |
5,21 |
20 |
|
502010-200-1000-1 |
1255 |
5,21 |
25 |
|
502010-300-1500-1 |
1865 |
9,6 |
25 |
|
502110-2.5-11-14 |
348 |
0,75 |
6,3 |
|
502110-5-33-14 |
435 |
0,85 |
6,3 |
|
502110-2.5-11-38 |
348 |
0,75 |
10 |
|
502110-5-33-38 |
435 |
0,85 |
10 |
|
502110-12-68-38 |
510 |
1,2 |
10 |
|
502110-12-68-12 |
510 |
1,2 |
12,5 |
|
502110-25-135-12 |
566 |
1,7 |
12,5 |
|
502110-50-225-12 |
610 |
2,4 |
12,5 |
|
502110-70-330-12 |
815 |
2,7 |
12,5 |
|
502110-140-560-34 |
1010 |
7,55 |
20 |
|
502110-200-800-34 |
1080 |
7,7 |
20 |
|
502110-200-1000-1 |
1410 |
12,9 |
25 |
|
502205-2-10-9 |
280 |
0,7 |
9x12* |
|
502205-4-20-9 |
335 |
0,85 |
9x12* |
|
502205-5-25-9 |
290 |
0,8 |
9x12* |
|
502205-10-60-9 |
335 |
0,85 |
9x12* |
|
502205-20-100-9 |
450 |
1,5 |
9x12* |
|
502205-40-200-14 |
505 |
1,6 |
14x18* |
|
502205-20-100-14 |
450 |
1,4 |
14x18* |
|
502205-60-340-14 |
605 |
1,8 |
14x18* |
|
502205-50-350-14 |
605 |
1,8 |
14x18* |
|
502205-80-400-14 |
605 |
1,8 |
14x18* |
|
502205-60-420-14 |
605 |
1,8 |
14x18* |
|
502205-100-600-14 |
1010 |
5,8 |
14x18* |
|
502205-150-800-14 |
1200 |
5,95 |
14x18* |
|
502205-200-1000-14 |
1200 |
5,95 |
14x18* |
|
501513-2.5-12-14 |
315 |
0,8 |
6,3 |
|
501513-4-20-14 |
315 |
0,8 |
6,3 |
|
501513-6-30-38 |
330 |
0,9 |
10 |
|
501513-10-60-38 |
410 |
0,9 |
10 |
|
501513-25-125-38 |
465 |
1,15 |
10 |
|
501513-20-100-38 |
465 |
1,15 |
10 |
|
501513-20-100-12 |
465 |
1,15 |
12,5 |
|
501513-40-200-12 |
490 |
1,30 |
12,5 |
|
501513-65-335-12 |
555 |
1,40 |
12,5 |
|
501513-100-500-34 |
860 |
4,55 |
20 |
|
501513-160-800-34 |
1060 |
5,75 |
20 |
|
501513-200-1000-34 |
1060 |
5,75 |
20 |
|
Модификация |
Длина, мм, не более |
Масса, кг, не более |
Размер присоединительного квадрата или прямоугольника, мм |
|
501513-200-1000-1 |
1060 |
5,75 |
25 |
|
501513-300-1500-1 |
1280 |
9,45 |
25 |
|
501513-400-2000-1 |
1280 |
9,55 |
25 |
|
501513-600-3000-1 |
1280 |
10,65 |
25 |
|
501521-1-5-14S |
210 |
0,50 |
6,3 |
|
501521-2-10-14S |
220 |
0,50 |
6,3 |
|
501521-3-15-14S |
235 |
0,55 |
6,3 |
|
501521-5-25-14S |
250 |
0,60 |
6.3 |
|
501521-8-40-38S |
285 |
0,65 |
10 |
|
501521-10-60-38S |
335 |
0,80 |
10 |
|
501521-2.5-12-14 |
315 |
0,95 |
6.3 |
|
501521-4-20-14 |
315 |
0,95 |
6.3 |
|
501521-6-30-38 |
345 |
1,10 |
10 |
|
501521-10-60-38 |
415 |
1,20 |
10 |
|
501521-25-125-38 |
465 |
1,30 |
10 |
|
501521-20-100-38 |
465 |
1,30 |
10 |
|
501521-20-100-12 |
465 |
1,30 |
12,5 |
|
501521-40-200-12 |
495 |
1,45 |
12,5 |
|
501521-65-335-12 |
555 |
1,55 |
12,5 |
|
501521-100-500-34 |
860 |
5,75 |
20 |
|
501521-160-800-34 |
1065 |
6,40 |
20 |
|
501521-200-1000-34 |
1065 |
6,40 |
20 |
|
501521-200-1000-1 |
1065 |
6,40 |
25 |
|
501521-300-1500-1 |
1280 |
9,55 |
25 |
|
501521-400-2000-1 |
1280 |
9,65 |
25 |
|
501521-600-3000-1 |
1280 |
10,65 |
25 |
|
502210-1-5S |
190 |
0,45 |
9x12* |
|
502210-2-10S |
195 |
0,45 |
9x12* |
|
502210-3-15S |
210 |
0,47 |
9x12* |
|
502210-5-25S |
225 |
0,50 |
9x12* |
|
502210-8-40S |
245 |
0,55 |
9x12* |
|
502210-10-60S |
295 |
0,60 |
9x12* |
|
502210-2.5-12-9 |
290 |
0,90 |
9x12* |
|
502210-4-20-9 |
290 |
0,90 |
9x12* |
|
502210-6-30-9 |
310 |
0,95 |
9x12* |
|
502210-10-60-9 |
380 |
1,10 |
9x12* |
|
502210-20-100-9 |
435 |
1,15 |
9x12* |
|
502210-25-125-9 |
435 |
1,15 |
9x12* |
|
502210-40-200-14 |
470 |
1,35 |
14x18* |
|
502210-65-335-14 |
535 |
1,45 |
14x18* |
|
502210-100-500-24 |
860 |
5,75 |
24x32* |
|
502210-160-800-24 |
1010 |
6,40 |
24x32* |
|
502210-200-1000-24 |
1010 |
6,40 |
24x32* |
|
502210-300-1500-27 |
1255 |
9,55 |
27x36* |
|
502210-400-2000-27 |
1255 |
9,55 |
27x36* |
|
502210-600-3000-27 |
1255 |
10,3 |
27x36* |
|
Модификация |
Длина, мм, не более |
Масса, кг, не более |
Размер присоединительного квадрата или прямоугольника, мм |
|
502015-2.5-12-14 |
190 |
0,60 |
6,3 |
|
502015-8-20-14 |
190 |
0,60 |
6,3 |
|
502015-10-30-38 |
220 |
0,65 |
10 |
|
502015-20-60-38 |
260 |
0,70 |
10 |
|
502015-50-125-38 |
370 |
0,95 |
10 |
|
502015-10-30-12 |
220 |
0,65 |
12,5 |
|
502015-20-60-12 |
260 |
0,70 |
12,5 |
|
502015-50-125-12 |
370 |
0,95 |
12,5 |
|
502015-80-200-12 |
465 |
1,35 |
12,5 |
|
502015-120-335-12 |
695 |
2,1 |
12,5 |
|
502015-120-335-34 |
695 |
2,1 |
20 |
|
502015-200-500-34 |
920 |
2,95 |
20 |
|
502015-300-800-34 |
1035 |
5,15 |
20 |
|
502015-400-1000-34 |
1035 |
5,15 |
20 |
|
502015-300-800-1 |
1265 |
6,15 |
25 |
|
502015-400-1000-1 |
1265 |
6,15 |
25 |
|
502015-600-1500-1 |
1615 |
8,15 |
25 |
|
502015-800-2000-1 |
1915 |
9,65 |
25 |
|
502305-2.5-12-9 |
160 |
0,40 |
9x12* |
|
502305-8-20-9 |
160 |
0,40 |
9x12* |
|
502305-10-30-9 |
185 |
0,45 |
9x12* |
|
502305-20-60-9 |
245 |
0,55 |
9x12* |
|
502305-50-125-9 |
360 |
0,75 |
9x12* |
|
502305-80-200-14 |
430 |
0,75 |
14x18* |
|
502305-120-335-14 |
695 |
1,45 |
14x18* |
|
502305-200-500-24 |
915 |
2,45 |
24x32* |
|
502305-300-800-24 |
1035 |
4,95 |
24x32* |
|
502305-400-1000-24 |
1265 |
5,85 |
24x32* |
|
502305-600-1500-27 |
1615 |
7,95 |
27x36* |
|
502305-800-2000-27 |
1915 |
9,35 |
27x36* |
|
* - размер присоединительного прямоугольника | |||
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Наработка на отказ, циклов, не менее |
5000 |
|
Условия эксплуатации:
|
от +10 до +30 80 |
