Номер по Госреестру СИ: 75129-19
75129-19 Источники питания постоянного тока линейные
(NGE102B, NGE103B)
Назначение средства измерений:
Источники питания постоянного тока линейные NGE102B, NGE103B (далее -источники) предназначены для воспроизведения напряжения и силы постоянного тока.
Внешний вид.
Источники питания постоянного тока линейные
Рисунок № 1
Внешний вид.
Источники питания постоянного тока линейные
Рисунок № 2
Внешний вид.
Источники питания постоянного тока линейные
Рисунок № 3
Внешний вид.
Источники питания постоянного тока линейные
Рисунок № 4
Внешний вид.
Источники питания постоянного тока линейные
Рисунок № 5
Внешний вид.
Источники питания постоянного тока линейные
Рисунок № 6
Общие сведения
Дата публикации - 24.11.2023
Срок свидетельства - 31.05.2024
Номер записи - 171962
ID в реестре СИ - 615436
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификация NGE103B, Источник питания постоянного тока линейный NGE103B, Источник питания NGE103B, Источник питания NGE102B, NGE103B, NGE102B, NGE103B, NGE102B,
Производитель
Изготовитель - Фирма "Rohde & Schwarz Technologies Malaysia Sdn Bhd"
Страна - МАЛАЙЗИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В сводной таблице приведены краткие сведения и ссылки на справочные отчеты по организациям, аккредитованным на право поверки в Национальной системе аккредитации. В таблице реализована функция поиска и система сортировок по любой из колонок.
Справочный отчет по каждой организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Бесплатный
Статистика
Кол-во поверок - 225
Выдано извещений - 2
Кол-во периодических поверок - 137
Кол-во средств измерений - 129
Кол-во владельцев - 25
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1268 от 2019.05.31 Об утверждении типов средств измерений
Наличие аналогов СИ: Источники питания постоянного тока линейные (NGE102B, NGE103B)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Rohde & Schwarz Technologies Malaysia Sdn Bhd"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
75129-19 31.05.2024 |
Источники питания постоянного тока линейные, NGE102B, NGE103B Фирма "Rohde & Schwarz Technologies Malaysia Sdn Bhd" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
75736-19 19.08.2024 |
Анализаторы спектра, FPH мод. 02, 06, 13, 26 Фирма "Rohde & Schwarz Technologies Malaysia Sdn Bhd" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
57849-20 25.02.2025 |
Анализаторы спектра, FSH13, FSH20 Фирма "Rohde & Schwarz Technologies Malaysia Sdn Bhd" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
78545-20 29.06.2025 |
Источники питания постоянного тока, линейные NGP802, NGP804, NGP814, NGP822, NGP824 Фирма "Rohde & Schwarz Technologies Malaysia Sdn Bhd" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
82790-21 26.08.2026 |
Анализаторы цепей векторные, ZNH Фирма "Rohde & Schwarz Technologies Malaysia Sdn Bhd" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
Отчет позволяет вывести информацию о всех поверках, выполненных с применением СИ, используемых в качестве эталонов.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, поверителю, владельцу, номеру типа СИ, названию и наименованию типа, номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Ввиду добавления поиска по владельцу эталона существенно упала скорость, но была получена возможность отслеживать собственника СИ-эталона, даже при последующей маскировке сладельца за фразой юр или аналогичной.
Кто поверяет Источники питания постоянного тока линейные (NGE102B, NGE103B)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МИРУАР" (RA.RU.320061) | 26 | 24 | 1 | 0 | 22 | 22 | 0 | |||
| АО "ПРИСТ" (RA.RU.312058) | 11 | 11 | 0 | 0 | 9 | 9 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 12 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "КОРПОРАЦИЯ "КОМЕТА" (RA.RU.311848) | 10 | 0 | 8 | 0 | 10 | 0 | 8 | |||
| АО "МЕЖДУНАРОДНЫЙ АЭРОПОРТ ИРКУТСК" (RA.RU.310456) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 70 | 26 | 44 | 0 | 45 | 25 | 20 | ||
| АО "ВПК "НПО МАШИНОСТРОЕНИЯ" (РОСС СОБ 3.00218.2014) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ООО "НПК АВИАПРИБОР" (РОСС RU.0001.310192) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 4 | 0 | 4 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 26 | 0 | 26 | 2 | 26 | 0 | 26 | ||
| ООО "НПО "РАДАР" (РОСС RU.0001.310153) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 12 | 10 | 2 | 0 | 12 | 10 | 2 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 3 | 0 | 3 | 0 | 1 | 0 | 1 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 18 | 0 | 18 | 0 | 5 | 0 | 5 | |||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "КИА" (РОСС RU.0001.310033) | 4 | 2 | 2 | 0 | 4 | 2 | 2 | |||
| АО "НПП "ИСТОК" ИМ. ШОКИНА" (RA.RU.312635) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "МОСЭНЕРГОТЕСТ" (RA.RU.313419) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Источники питания постоянного тока линейные (NGE102B, NGE103B)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
3400 | 3075 |
|
ФБУ НИЦ ПМ-Ростест Москва |
2750 | 3075 |
Программное обеспечение
Программное обеспечение источников встроено в защищенную от записи память микроконтроллера, что исключает возможность непреднамеренного и преднамеренного вмешательства в настройки, влияющие на достоверность результатов измерений.
Метрологические характеристики источников нормированы с учетом влияния программного обеспечения.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «низкий».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FW NGE100B |
|
Номер версии (идентификационный номер ПО) |
версия 1.40 и выше |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к источникам питания постоянного тока линейным NGE102B, NGE103B
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.022-91. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 30 А
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу ПР-01-2019МП «ГСИ. Источники питания постоянного тока линейные NGE102B, NGE103B. Методика поверки», утвержденному АО «ПриСТ» 31 января 2019 г.
Основные средства поверки:
-
- мультиметр цифровой 2002 (регистрационный номер в Федеральном информационном
фонде (регистрационный номер) 25787-08, 2 разряд по
ГОСТ 8.648-2015);
-
- нагрузка электронная АКИП-1303 (регистрационный номер 38205-08);
-
- шунт токовый PCS-71000 (регистрационный номер 61767-15, 2 разряд по
ГОСТ 8.022-91);
-
- источник питания APS-77100 (регистрационный номер 63133-16);
-
- микровольтметр В3-57 (регистрационный номер 7657-80).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Изготовитель
Фирма «Rohde & Schwarz Technologies Malaysia Sdn Bhd», Малайзия
Адрес: PLO 227 Jalan Kencana Mas 2, Kawasan Perindustrian Tebrau III, 81100 Johor Bahru, Malaysia
Телефон: +65 65 13 04 88
Web-сайт: https://www.rohde-schwarz.com
Заявитель
Общество с ограниченной ответственностью «РОДЕ и ШВАРЦ РУС» (ООО «РОДЕ и ШВАРЦ РУС»)
ИНН 7710557825
Адрес: 115093, г. Москва, Нахимовский пр-кт, д. 58, комн. 16, этаж 6
Телефон: +7 (495) 981-35-60
Факс: +7 (495) 981-35-65
Web-сайт: https://www.rohde-schwarz.ru
E-mail: sales.russia@rohde-schwarz.com
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)
Адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31
Телефон: +7 (495) 777-55-91
Факс: +7 (495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru
Принцип действия источников основан на понижении напряжения сети с помощью трансформатора, с последующим выравниванием диодным мостом и подачей через стабилизатор и фильтр на выходные гнезда и на схемы измерения и автоматического регулирования. Управление и контроль над режимами работы источников осуществляет встроенный микроконтроллер. Установка выходных параметров осуществляется с помощью функциональных клавиш и/или поворотного переключателя, расположенных на лицевой панели.
Источники представляют собой портативные измерительные приборы, конструктивно выполненные в защищенном корпусе. Питание приборов осуществляется от сети переменного тока.
Источники оснащены цифровыми измерителями напряжения и тока, которые позволяют контролировать одновременно оба параметра. Источники обеспечивают защиту от перегрузок, короткого замыкания на выходе и перегрева для каждого отдельного канала.
На передней панели источников расположены: кнопка включения питания, цветной жидкокристаллический дисплей, функциональные клавиши, поворотный переключатель с курсорными клавишами, USB разъем, разъемы выходных каналов.
Модели NGE102B и NGE103B различаются числом выходных каналов.
На задней панели источников расположены разъем питания от сети переменного тока, разъемы интерфейсов дистанционного управления: USB - в стандартной комплектации, LAN -опциональный, цифровой разъем ввода/вывода - опциональный.
Внешний вид источников и место нанесения знака утверждения типа приведены на рисунках 1 и 2. Схема пломбировки от несанкционированного доступа приведена на рисунке 3. Пломбировка осуществляется в виде наклейки на стык панелей снизу корпуса источников.
NGE1OO ■ Power Supply Series
<^> ROHDE&SCHWARZ
Ch 2
Ch 1
D-32V/n-3A'33Wm«

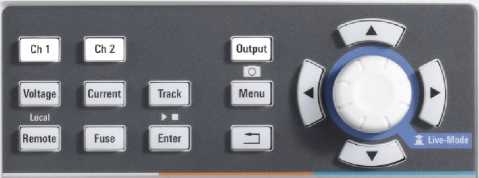

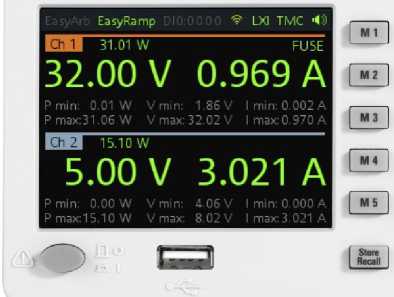

Рисунок 1 - Общий вид источников NGE102B, место нанесения знака утверждения типа (А)

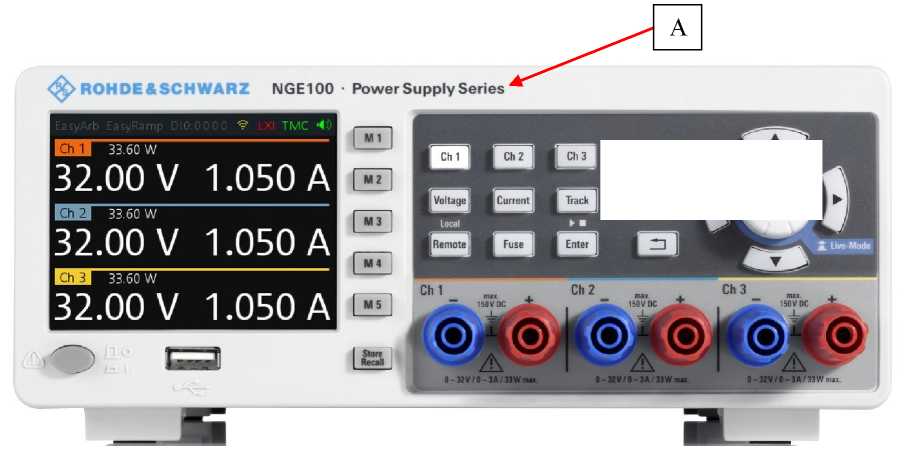

Рисунок 2 - Общий вид источников NGE103B, место нанесения знака утверждения типа (А)
|
' ▲ '7д| | ||
|
1 Output II1 | ||
|
Н Menu 1В |
(«И |
Б

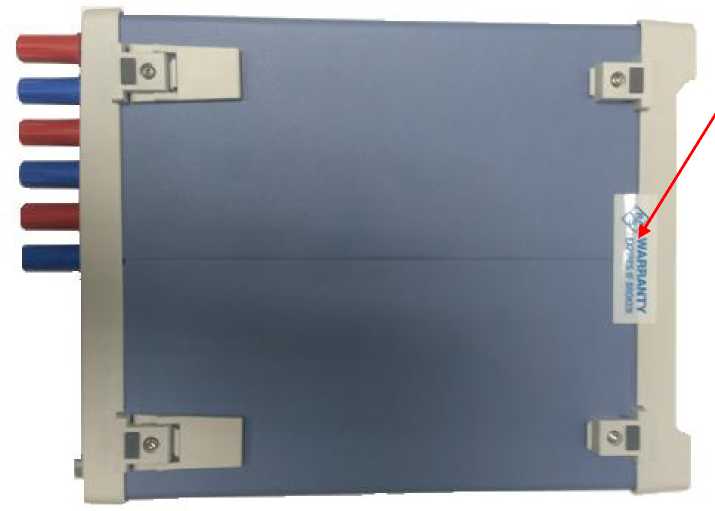

Рисунок 3 - Схема пломбирования источников (Б)
Таблица 2 - источников
|
Наименование характеристики |
Значение | |
|
NGE102B |
NGE103B | |
|
Число каналов с регулируемыми параметрами |
2 |
3 |
|
Диапазон воспроизведения напряжения постоянного тока, В |
от 0 до 32 |
от 0 до 32 |
|
Пределы допускаемой абсолютной погрешности установки/измерения выходного напряжения постоянного тока, В |
±(0,001-ивых+0,03) | |
|
Нестабильность выходного напряжения при изменении силы тока на нагрузке, В |
±(0,001-ивых+0,02) | |
|
Нестабильность выходного напряжения при изменении напряжения питания на ±10 %, В | ||
|
Уровень пульсаций выходного напряжения, мВСКЗ, не более (в полосе частот от 5 Гц до 5 МГц, без нагрузки) |
1,5 | |
|
Диапазон воспроизведения силы постоянного тока на выходе, А |
от 0 до 3 | |
|
Пределы допускаемой абсолютной погрешности установки/измерения силы постоянного тока на выходе, А |
±(0,001-1вых+0,005) | |
|
Нестабильность силы постоянного тока на выходе при изменении напряжения на нагрузке, А |
±(0,001-!вых+0,005) | |
|
Нестабильность силы постоянного тока на выходе при изменении напряжения питания на ±10 %, А | ||
|
Общие технические характеристики | ||
|
Максимальная выходная мощность на канал, Вт |
33,6 | |
|
Суммарная выходная мощность по всем каналам, Вт |
66 |
100 |
|
Нормальные условия измерений:
|
от +20 до +30 80 | |
|
Примечания иВЫХ - значение напряжения на выходе источника по встроенному индикатору, В; 1вых - значение силы тока на выходе источника по встроенному индикатору, А; СКЗ - среднее квадратическое значение. | ||
Таблица 3 - Масса, габаритные размеры и условия эксплуатации
|
Наименование характеристики |
Значение | |
|
NGE102B |
NGE103B | |
|
Значения напряжения сети питания, В |
от 103,5 до 126,5 от 207 до 253 | |
|
Частота сети питания, Гц |
50/60 | |
|
Потребляемая мощность, Вт, не более |
180 | |
|
Габаритные размеры (ширинахвысотахглубина), мм |
222x97x310 | |
|
Масса, кг |
4,9 |
5 |
|
Условия эксплуатации:
|
от 0 до +40 80 | |
