Номер по Госреестру СИ: 78545-20
78545-20 Источники питания постоянного тока
(линейные NGP802, NGP804, NGP814, NGP822, NGP824)
Назначение средства измерений:
Источники питания постоянного тока линейные NGP800 модификации NGP802, NGP804, NGP814, NGP822, NGP824 (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока.
Внешний вид.
Источники питания постоянного тока
Рисунок № 1
Внешний вид.
Источники питания постоянного тока
Рисунок № 2
Внешний вид.
Источники питания постоянного тока
Рисунок № 3
Внешний вид.
Источники питания постоянного тока
Рисунок № 4
Внешний вид.
Источники питания постоянного тока
Рисунок № 5
Внешний вид.
Источники питания постоянного тока
Рисунок № 6
Программное обеспечение
источников встроено в защищенную от записи память микроконтроллера, что исключает возможность непреднамеренного и преднамеренного вмешательства в настройки, влияющие на достоверность результатов измерений.
Метрологические характеристики источников нормированы с учетом влияния программного обеспечения.
Уровень защиты ПО «низкий» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
FW NGP |
Номер версии (идентификационный номер ПО) |
не ниже 01.001 |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к источникам питания постоянного тока линейным NGP800 модификации NGP802, NGP804, NGP814, NGP822, NGP824
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от V10-16 до 100 А, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу ПР-04-2020МП «ГСИ. Источники питания постоянного тока линейные NGP800 модификации NGP802, NGP804, NGP814, NGP822, NGP824. Методика поверки», утвержденному АО «ПриСТ» 28 февраля 2020 г.
Основные средства поверки:
-
- мультиметр цифровой 2002 (регистрационный номер в Федеральном информационном фонде (регистрационный номер) 25787-08, 2 разряд по ГОСТ 8.648-2015);
-
- шунт токовый PCS-71000 (регистрационный номер 61767-15, 2 разряд по поверочной схеме, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091);
-
- нагрузка электронная АКИП-1343 (регистрационный номер 57756-14);
-
- микровольтметр В3-57 (регистрационный номер 7657-80).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Изготовитель
Фирма «Rohde & Schwarz Technologies Malaysia Sdn Bhd», МалайзияАдрес: PLO 227 Jalan Kencana Mas 2, Kawasan Perindustrian Tebrau III, 81100 Johor Bahru, Malaysia
Телефон: +65 65 13 04 88
Web-сайт: https://www.rohde-schwarz.com
E-mail: customersupport@rohde-schwarz.com
Заявитель
Общество с ограниченной ответственностью «РОДЕ и ШВАРЦ РУС»
(ООО «РОДЕ и ШВАРЦ РУС»)
ИНН 7710557825
Адрес: 117335, г. Москва, Нахимовский проспект, д. 58, комн. 16, этаж 6
Телефон: +7 (495) 981-35-60
Факс: +7 (495) 981-35-65
Web-сайт: https://www.rohde-schwarz.ru
E-mail: sales.russia@rohde-schwarz.com
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ») Адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31 Телефон: +7 (495) 777-55-91
Факс: +7 (495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru
Принцип действия источников основан на понижении напряжения сети с помощью трансформатора, с последующим выравниванием диодным мостом и подачей через стабилизатор и фильтр на выходные гнезда и на схемы измерения и автоматического регулирования. Управление и контроль над режимами работы источников осуществляет встроенный микроконтроллер. Установка выходных параметров и управление режимами работы осуществляется с помощью функциональных клавиш и/или поворотного переключателя, расположенных на лицевой панели, а также с помощью сенсорного дисплея.
Источники выполнены в виде моноблока со съемным сетевым шнуром питания.
Источники оснащены цифровыми измерителями напряжения и силы тока, которые позволяют контролировать одновременно оба параметра. Источники обеспечивают защиту от перегрузок, короткого замыкания на выходе и перегрева для каждого отдельного канала.
Серия источников NGP800 состоит из 5 модификаций: NGP802, NGP804, NGP814, NGP822, NGP824. Модификации отличаются количеством выходных каналов и выходной мощностью.
На передней панели источников расположены: кнопка включения питания, цветной жидкокристаллический сенсорный дисплей, функциональные клавиши, поворотный регулятор, USB разъем, разъемы выходных каналов с компенсацией падения напряжения при подключении удаленной нагрузки (точка обратной связи), клемма заземления корпуса.
На задней панели источников расположены: разъем питания от сети переменного тока, клеммы, дублирующие выходные каналы на передней панели, и клеммы точки обратной связи, интерфейсы дистанционного управления: USB, LAN, разъем цифрового ввода/вывода и аналоговый разъем. В источниках предусмотрена установка опций: интерфейса GPIB, а также активация программным способом Wi-Fi-модуля (для беспроводного подключения к локальной сети) и интерфейсов цифрового и аналогового управления.
Общий вид источников и место нанесения знака утверждения типа приведены на рисунках 1 и 2. На рисунке 3 приведен вид задней панели источников с увеличенным изображением этикетки с наименованием модификации. Схема пломбировки от несанкционированного доступа приведена на рисунке 4. Пломбировка осуществляется в виде наклейки на стык панелей снизу корпуса источников.
А

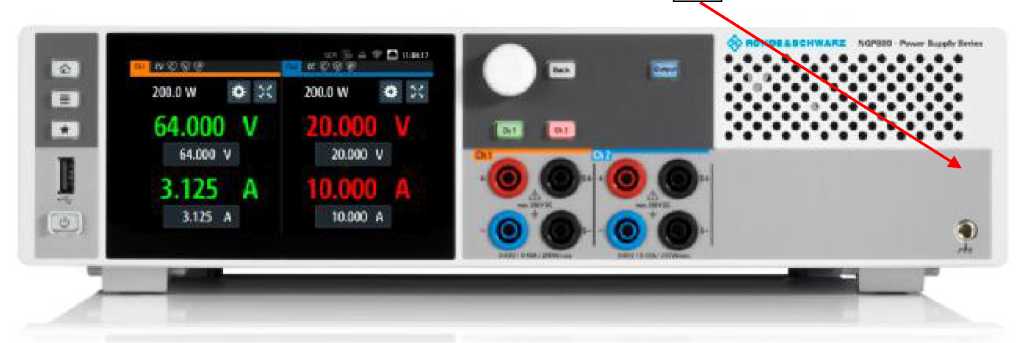

Рисунок 1 - Общий вид источников NGP802, NGP822, место нанесения знака утверждения типа
(А)
А

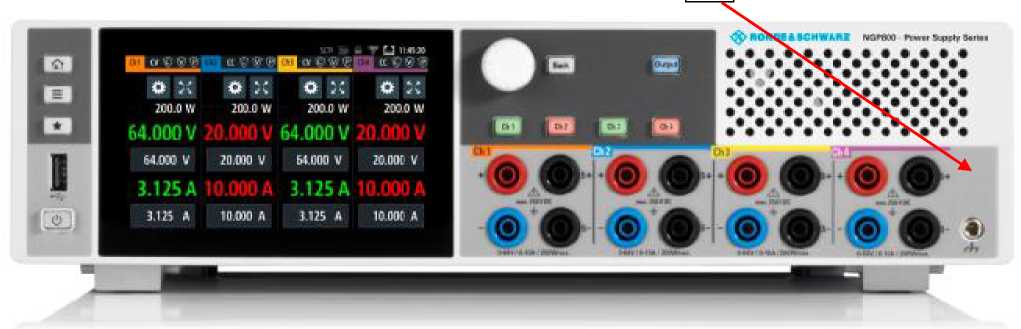

Рисунок 2 - Общий вид источников NGP804, NGP814, NGP824, место нанесения знака утверждения типа (А)
NGJ4U
POAERSUPfiiVnUAM
■ UIZL .Ч U-l._brL.-l.

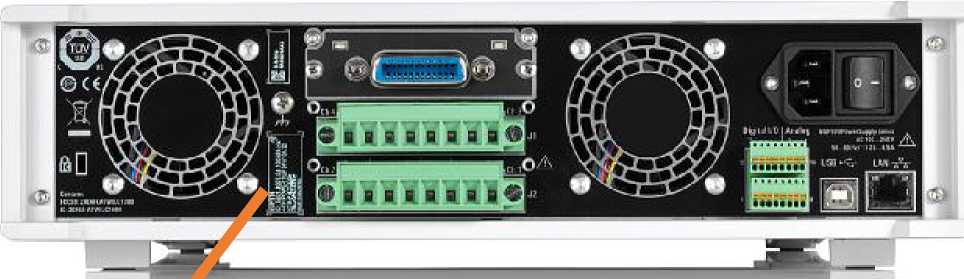

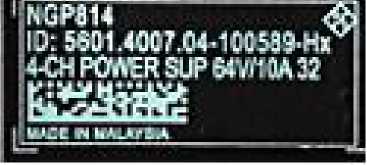

Рисунок 3 - Вид задней панели источников с увеличенным изображением этикетки с наименованием модификации

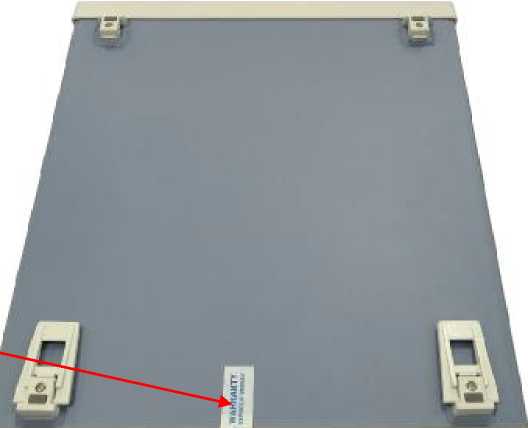

Рисунок 4 - Схема опломбирования источников (Б)
Таблица 4 - Комплектность источников
Наименование |
Обозначение |
Количество |
Источник |
1 шт. | |
Кабель питания |
1 шт. | |
Руководство по эксплуатации |
1 экз. | |
Методика поверки |
ПР-04-2020МП |
1 экз. |
Опция цифровой синхронизации вход/выход |
NGP-K103 |
по заказу |
Опция аналогово входа |
NGP-K107 |
по заказу |
Опция - интерфейс GPIB |
NG-B105 |
по заказу |
Опция - Wi-Fi-модуль |
NGP-K102 |
по заказу |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Число выходных каналов NGP802, NGP822 |
2 |
NGP804, NGP814, NGP824 |
4 |
Диапазон воспроизведения напряжения постоянного тока на канале, В NGP802, NGP804 |
от 0 до 32 |
NGP814 (для каналов 1 и 2) |
от 0 до 32 |
NGP814 (для каналов 3 и 4) |
от 0 до 64 |
NGP822, NGP824 |
от 0 до 64 |
Пределы допускаемой основной1-* абсолютной погрешности установки и измерения по встроенному индикатору выходного напряжения постоянного тока, В NGP802, NGP804 |
±(0,0005-иВЫк+0,005) |
NGP814 (для каналов 1 и 2) |
±(0,0005^вых+0,005) |
NGP814 (для каналов 3 и 4) |
±(0,0005^вых+0,01) |
NGP822, NGP824 |
±(0,0005^вы1х+0,01) |
Продолжение таблицы 2
Наименование характеристики |
Значение |
Нестабильность выходного напряжения при изменении силы тока в нагрузке от 10 до 90 %, В NGP802, NGP804 |
±(0,0001-ивых+0,005) |
NGP814 (для каналов 1 и 2) |
±(0,0001-ивых+0,005) |
NGP814 (для каналов 3 и 4) |
±(0,0001-ивых+0,01) |
NGP822, NGP824 |
±(0,0001-ивых+0,01) |
Уровень пульсаций выходного напряжения, мВСКЗ, не более (в полосе частот от 5 Гц до 5 МГц, без нагрузки) |
3 |
Верхний предел воспроизведения силы постоянного тока, А NGP802, NGP804 |
20 |
NGP814 (для каналов 1 и 2) |
20 |
NGP814 (для каналов 3 и 4) |
10 |
NGP822, NGP824 |
10 |
Пределы допускаемой основной1-* абсолютной погрешности установки и измерения по встроенному индикатору силы постоянного тока на выходе, А NGP802, NGP804 |
±(0,001-1вых+0,02) |
NGP814 (для каналов 1 и 2) |
±(0,001-!вых+0,02) |
NGP814 (для каналов 3 и 4) |
±(0,001-1вых+0,01) |
NGP822, NGP824 |
±(0,001-!вых+0,01) |
Нестабильность силы постоянного тока на выходе при изменении напряжения на нагрузке от 10 до 90 %, А |
±(0,0001-!вых+0,005) |
Пределы допускаемой дополнительной температурной2* абсолютной погрешности установки и измерения по | |
встроенному индикатору выходного напряжения постоянного тока, В/°С NGP802, NGP804 |
±(0,000075/ивых+0,00075) |
NGP814 (для каналов 1 и 2) |
±(0,000075/ивых+0,00075) |
NGP814 (для каналов 3 и 4) |
±(0,000075/ивых+0,0015) |
NGP822, NGP824 |
±(0,000075^вых+0,0015) |
Пределы допускаемой дополнительной температурной2* абсолютной погрешности установки и измерения по встроенному индикатору силы постоянного тока на выходе, А/°С NGP802, NGP804 |
±(0,00015-1вых+0,003) |
NGP814 (для каналов 1 и 2* |
±(0,00015-1вых+0,003) |
NGP814 (для каналов 3 и 4* |
±(0,00015-1вых+0,0015) |
NGP822, NGP824 |
±(0,00015йвых+0,0015) |
Нормальные условия измерений: - температура окружающего воздуха, °С |
от +20 до +30 |
- относительная влажность воздуха, %, не более |
80 |
Примечания | |
1* При нормальных условиях измерения; 2* В рабочих условиях применения при отклонении от |
диапазона температур при |
нормальных условиях измерения; | |
иВЫХ - значение напряжения на выходе источника по встроенному индикатору, В; 1вых - значение силы тока на выходе источника по встроенному индикатору, А; | |
СКЗ - среднее квадратическое значение. |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Максимальная выходная мощность на канал, Вт |
200 |
Суммарная выходная мощность по всем каналам, Вт NGP802, NGP822 |
400 |
NGP804, NGP814, NGP824 |
800 |
Напряжение питания от сети переменного тока частотой 50 или 60 Гц, В |
от 100 до 250 |
Потребляемая мощность, Вт, не более NGP802, NGP822 |
650 |
NGP804, NGP814, NGP824 |
1125 |
Габаритные размеры (ширинахвысотахглубина), мм |
362x100x451 |
Масса, кг NGP802, NGP822 |
7,5 |
NGP804, NGP814, NGP824 |
8 |
Рабочие условия применения: - температура окружающего воздуха, °С |
от +5 до +40 |
- относительная влажность воздуха (без конденсации), %, не более |
90 |
