Номер по Госреестру СИ: 74598-19
74598-19 Хроматографы газовые
(Clarus мод. 590 и 690)
Назначение средства измерений:
Хроматографы газовые Clarus модели 590 и 690 (далее - хроматографы) предназначены для измерений содержания компонентов, входящих в состав проб природных и искусственных объектов, в соответствии с аттестованными и стандартизованными методиками (методами) измерений (при использовании в сфере государственного регулирования обеспечения единства измерений).
Внешний вид.
Хроматографы газовые
Рисунок № 1
Внешний вид.
Хроматографы газовые
Рисунок № 2
Внешний вид.
Хроматографы газовые
Рисунок № 3
Внешний вид.
Хроматографы газовые
Рисунок № 4
Внешний вид.
Хроматографы газовые
Рисунок № 5
Программное обеспечение
Хроматографы оснащаются встроенным ПО и автономным ПО (TotalChrom (Workstation или Client/Server) или Turbomass). Встроенное ПО предназначено для сбора и передачи данных в автономное ПО и для задания параметров хроматографа с помощью сенсорного экрана на корпусе хроматографа. К метрологически значимой части встроенного ПО относится модуль Autosystem.
К метрологически значимой части ПО TotalChrom (Workstation или Client/Server) относится модуль TcNav.exe. К метрологически значимой части ПО Turbomass относится модуль TURBOMASS.exe. Метрологически значимая часть автономного ПО выполняет следующие функции:
- управление хроматографом;
- настройка режимов работы;
- получение хроматограмм;
- обработка и хранение результатов измерений;
- построение градуировочных графиков;
- проведение диагностических проверок прибора и отдельных его блоков.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Таблица 1 - Идентификационные данные (признаки) программного обеспечения
Идентификационные данные (признаки) |
Значение | ||
Идентификационное наименование ПО |
- |
TotalChrom (Workstation или Client/Server) |
Turbomass |
Номер версии (идентификационный номер) ПО |
Не ниже: для Clarus 690 - 7.1 для Clarus 590 - 5.2 |
yе ниже 6.3.2.0001 |
yе ниже 6.1.0.0001 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики и на левую боковую панель корпуса хроматографа в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к хроматографам газовым Clarus модели 590 и 690
ГОСТ 26703-93 Хроматографы аналитические газовые. Общие технические требования и методы испытаний
ГОСТ 8.485-2013 Хроматографы аналитические газовые лабораторные. Методика поверки Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу МП-242-2268-2018 «ГСИ. Хроматографы газовые Clarus модели 590 и 690. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 25.10.2018 г.
Основные средства поверки:
- стандартный образец состава изооктана ГСО 7323-96;
- стандартный образец состава нефтепродуктов (смесь гексадекана, изооктана и бензола) в четыреххлористом углероде ГСО 7424-97 ( НП-1);
- стандартный образец состава гексадекана ГСО 7289-96;
-
- стандартный образец массовой концентрации гептана в нонане ГСО 10956-2017;
-
- стандартный образец состава тетрахлорэтилена ГСО 7423-97 или ГСО 7212-95;
-
- стандартный образец состава пестицида гексахлорбензола ГСО 9106-2008;
-
- стандартный образец состава пестицида гамма-ГХЦГ (линдана) ГСО 8890-2007;
-
- стандартный образец состава четыреххлористого углерода ГСО 7213-95;
-
- стандартный образец состава раствора бромдихлорметана ГСО 7359-97;
-
- стандартный образец объемной доли N-метиланилина в автомобильных бензинах ГСО 10182-2013;
-
- стандартный образец состава бензола ГСО 7141-95;
-
- стандартный образец состава толуола ГСО 7814-2000 или ГСО 7333-96;
-
- стандартный образец состава раствора этилмеркаптана в этаноле ГСО 9430-2009;
-
- стандартный образец содержания меркаптановой серы в нефтепродуктах ГСО 8418-2003 (СМ-0.01-ЭК);
-
- стандартный образец содержания массовой доли меркаптановой серы в нефтепродуктах ГСО 10399-2014 (СО МСН-ПА);
-
- стандартный образец состава искусственной жидкой смеси метилпаратиона в гексане ГСО 11056-2018;
-
- стандартный образец состава искусственной жидкой смеси метилпаратиона в изооктане ГСО 11057-2018;
-
- стандартный образец состава искусственной газовой смеси, содержащей углеводородные газы ГСО 10772-2016;
-
- стандартный образец состава искусственной газовой смеси углеводородов ГСО 10609-2015;
-
- стандартный образец состава искусственной газовой смеси с серосодержащими газами
ГСО 10771-2016;
-
- стандартный образец состава искусственной газовой смеси серосодержащих газов ГСО 10640-2015;
-
- стандартный образец состава искусственной газовой смеси, содержащей инертные, постоянные газы ГСО 10768-2016;
-
- стандартный образец состава искусственной газовой смеси в гелии ГСО 10606-2015;
-
- стандартный образец состава искусственной газовой смеси в азоте ГСО 10705-2015;
-
- стандартный образец состава искусственной газовой смеси в аргоне ГСО 10712-2015;
-
- анилин (кв. ч.д.а) по ГОСТ 5819-78;
-установки динамические - рабочие эталоны 1-го разряда Микрогаз-ФМ (рег. № 68284-17);
-источники микропотоков газов и паров ИМ (рег. № 15075-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых хроматографов с требуемой точностью.
Знак поверки наносится на лицевую панель хроматографа, как показано на рисунке 1 и (или) на свидетельство о поверке.
Изготовитель
Корпорация PerkinElmer Inc., США Адрес: USA, 940, Winter Street, Waltham, MA 02451
Телефон: +1 (781) 663-6900
Web-сайт: www.perkinelmer.com
Завод-изготовитель:
PerkinElmer Singapure Pte. Ltd., Сингапур Адрес: 28 Ayer Rajah Crescent #04-01/08, 139959 Singapore
Телефон: +65-6311 4888
Факс: +65-6779 65667 Web-сайт: www.perkinelmer.com
Заявитель
Московское представительство АО «ШЕЛТЕК АГ»ИНН 9909173166 Адрес: 119334, г. Москва, ул. Косыгина, д. 19 Телефон: +7 (495) 935-88-88
Факс: +7 (495) 564-87-87
E-mail: info@scheltec.ru Web-сайт: www.scheltec.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон +7 (812) 251-76-01 Факс: +7 (812) 713-01-14 Web-сайт: http://www.vniim.ru
E-mail: info@vniim.ru
Принцип действия хроматографов основан на разделении пробы вещества на компоненты с помощью хроматографической колонки с последующим преобразованием детектором хроматографических зон разделяемых компонентов, выходящих из колонки, в электрический сигнал, который преобразуется в цифровую форму и обрабатывается программным обеспечением.
Хроматографы газовые Clarus модели 590 и 690 представляют собой стационарные автоматизированные лабораторные приборы универсального назначения.
На передней панели хроматографов имеется сенсорный дисплей, предназначенный для оперативной установки рабочих параметров хроматографа.
В хроматографах могут быть использованы как насадочные, так и капиллярные колонки.
В зависимости от решаемой аналитической задачи, хроматографы могут быть оснащены одним или несколькими детекторами из следующего списка:
-
- ПИД -пламенно-ионизационный детектор;
-
- ЭЗД -электронозахватный детектор;
-
- ДТП - детектор по теплопроводности;
-
- АФД - азотно-фосфорный детектор или термоионный детектор;
-
- ФИД - фотоионизационный детектор;
-
- ПФД - пламенно-фотометрический детектор на серу, фосфор;
-
- ППФД - пульсирующий пламенно-фотометрический детектор на серу, фосфор и др;
-
- ХЛД - хемилюминесцентный детектор на серу, азот;
-
- ДПР - детектор пульсирующего разряда;
-
- ПЭД - плазменно-эмиссионный детектор;
-
- ВУД - вакуумного ультрафиолета детектор (VUV);
-
- МСД - масс-спектрометрический детектор.
Хроматографы выпускаются в виде двух моделей Clarus 590 и Clarus 690, которые отличаются друг от друга внутренним объемом термостата. Внешний вид обеих моделей одинаковый. Модель Clarus 690 с увеличенным объемом термостата имеет увеличенные габаритные размеры и массу. Детекторы ВУД, МСД и ХЛД выполнены в отдельных корпусах, которые устанавливаются рядом с корпусом хроматографа. Остальные детекторы устанавливаются внутри корпуса хроматографа. Пломбирование хроматографов не предусмотрено.
Общий вид хроматографов и место нанесения знака поверки приведены на рисунке 1. Общий вид хроматографов с детекторами ВУД, МСД и ХЛД приведен на рисунках 3, 4 и 5 соответственно.
Место нанесения знака поверки
I*
CbfU?590

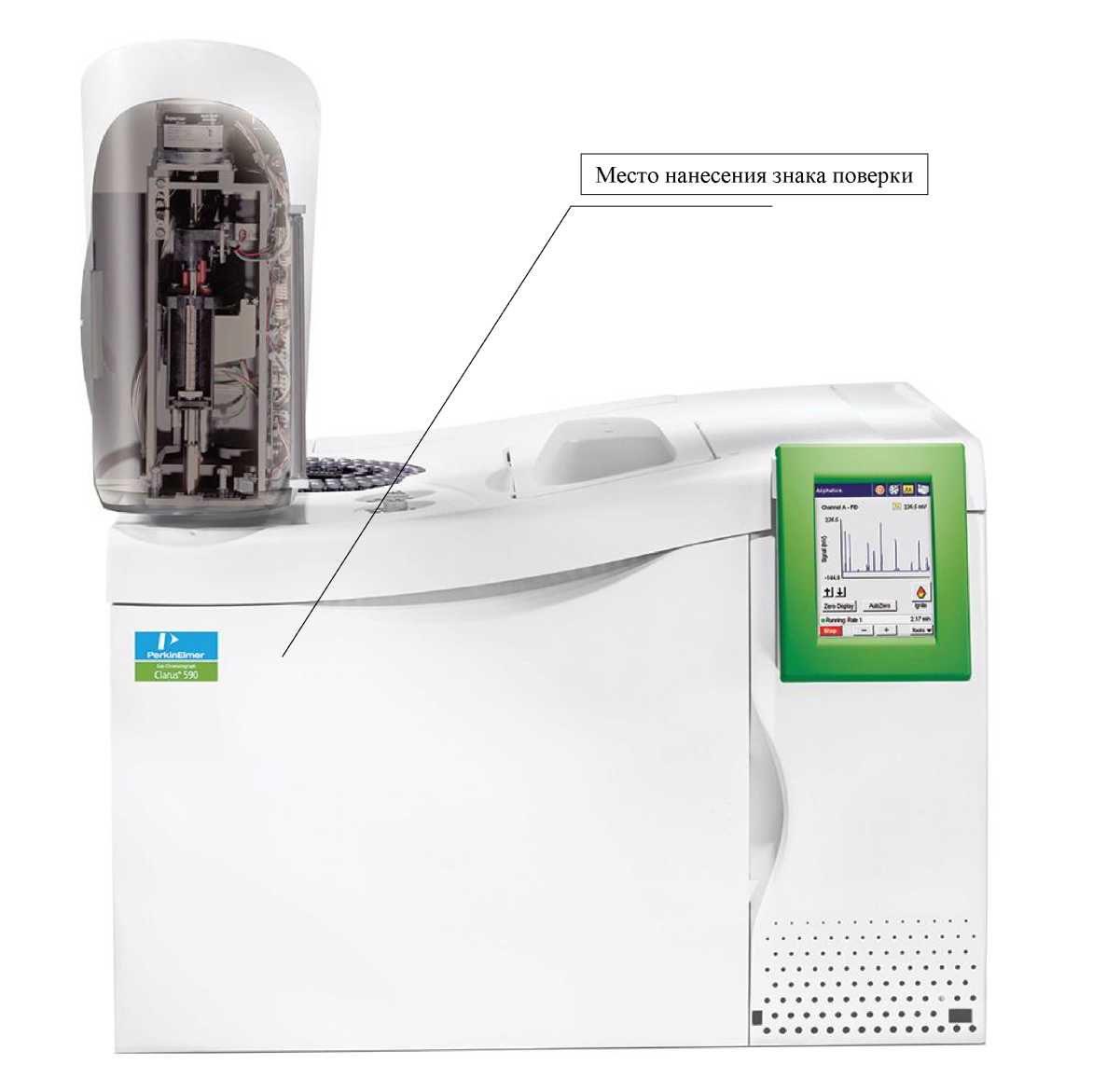

Рисунок 1- Общий вид хроматографов Clarus 590
|>
PerkinElmer
Gas Chromatograph
Clarus?690

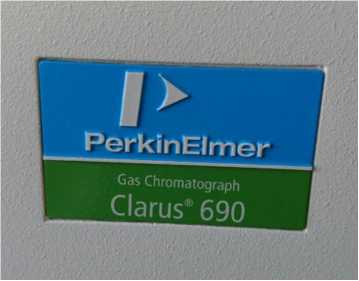

Рисунок 2 - Название хроматографа модель Clarus 690, наносимое на лицевую панель корпуса

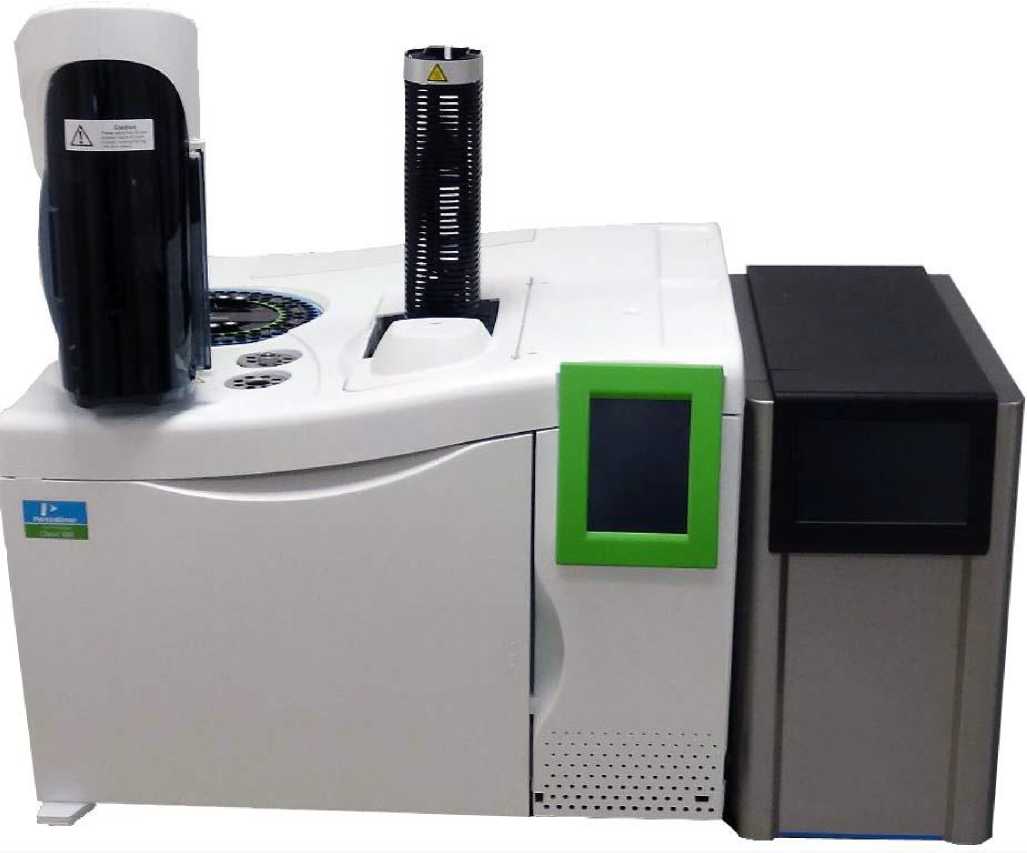

Рисунок 3 - Общий вид хроматографа с детектором ВУД

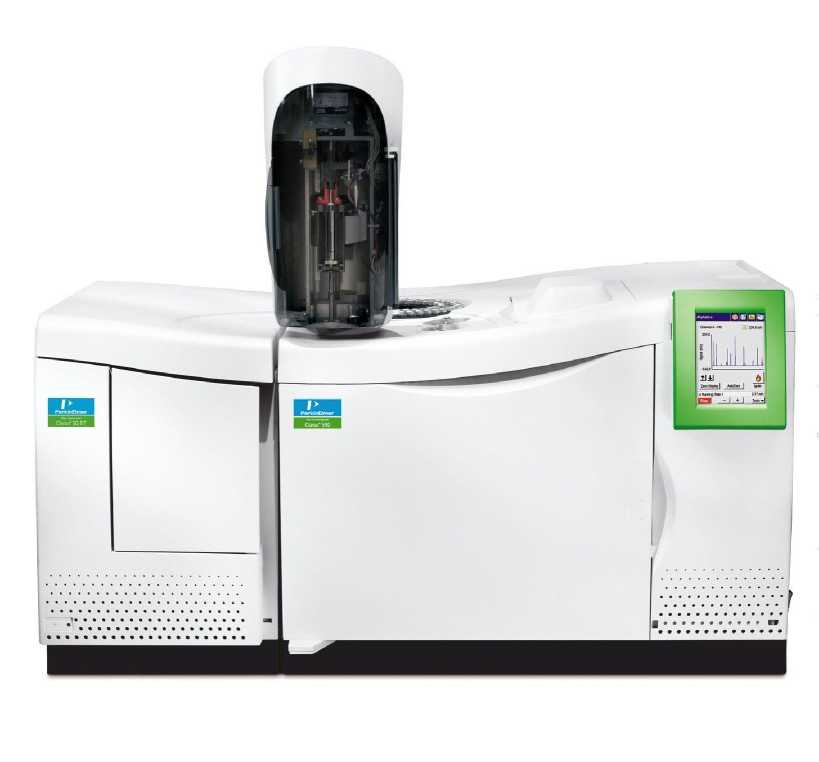

Рисунок 4 - Общий вид хроматографа с детектором МСД

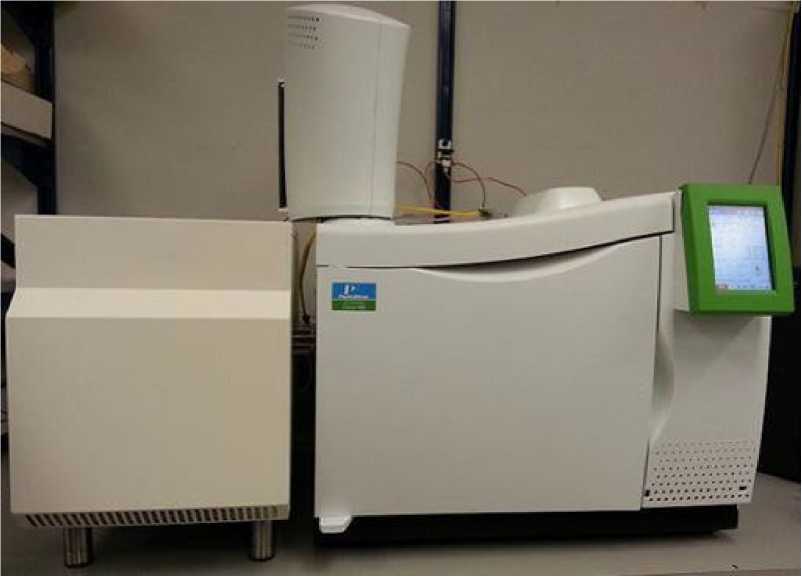

Рисунок 5 - Общий вид хроматографа с детектором ХЛД
Таблица 2- Метрологические характеристики (предел детектирования и предельное допускаемое значение относительного изменения выходного сигнала за цикл измерений 4 часа (для всех детекторов, кроме МСД))
Детектор |
Предел детектирования, не более |
Пределы допускаемого относительного изменения выходного сигнала за цикл измерений 4 часа (по площади пика), % |
Контрольные вещества |
ПИД |
1,2-10-12 г/с |
±5,0 |
метан, пропан, гептан, изооктан, гексадекан, этанол |
ЭЗД |
1-10-14 г/с |
±8,0 |
тетрахлорэтилен, линдан, гексахлорбензол, четыреххлористый углерод, бромдихлорметан |
ДТП |
0,5-10-9 г/см3 |
±5,0 |
метан, пропан, изооктан, гексадекан |
Продолжение таблицы 2
Детектор |
Предел детектирования, не более |
Пределы допускаемого относительного изменения выходного сигнала за цикл измерений 4 часа (по площади пика), % |
Контрольные вещества |
АФД |
5-10-14 г/с (по фосфору) 5-10-13 г/с (по азоту) |
±8,0 |
н-монометиланилин, анилин, метафос |
ФИД |
1-10-12 г/с |
±8,0 |
бензол, толуол |
ПФД |
4-10-12 г/с (по сере) 1-10-13 г/с (по фосфору) |
±10,0 |
сероводород, диметилсульфид, этилмеркаптан, бензилмеркаптан, метафос |
ППФД |
1-10-12 г/с (по сере) 1-10-13 г/с (по фосфору) |
±10,0 |
сероводород, диметилсульфид, этилмеркаптан, бензилмеркаптан, метафос |
ХЛД |
3-10-13 г/с (по сере) 3-10-12 г/с (по азоту) |
±10,0 |
сероводород, диметилсульфид, этилмеркаптан, бензилмеркаптан, метафос |
ДПР |
1-10-12 г/с 100 млрд-1 |
±10,0 |
метан |
ПЭД |
0,5-10-12 гУс 50 млрд-1 |
±10,0 |
метан, азот, кислород, углекислый газ, сероводород |
ВУД |
1-10-10 г/с |
±10,0 |
пропан, изооктан, гексадекан, бензол, толуол |
МСД |
указан в таблице 3 |
±10,0 |
линдан, гексахлорбензол |
Таблица 3 - Метрологические характеристики (для масс-спектрометрического детектора)
Наименование характеристики |
Значение |
Диапазон масс, а.е.м. |
от 1,0 до 1200 |
Чувствительность (отношение сигнал/шум) в режиме ионизации элек- |
1500 1) |
тронным ударом для версий с турбомолекулярным насосом высокой |
100032)) |
мощности (255 л/с) |
150 3) |
Чувствительность (отношение сигнал/шум) в режиме ионизации элек- |
650 1) |
тронным ударом для версий со стандартным турбомолекулярным на- |
300 23)) |
сосом (75 л/с) |
100 3) |
1) При инжекции 1 пг октафторнафталина (по m/z 272) газ-носитель He. | |
2) При инжекции 10 пг гексахлорбензола (по m/z 284) газ-носитель He. | |
3) При инжекции 10 пг линдана (по m/z 181 или 183) газ-носитель He. |
Таблица 4- Метрологические характеристики (относительное СКО выходного сигнала (для всех детекторов))
Детектор |
Относительное СКО выходного сигнала, %, не более | |||
Ручное дозирование пробы |
Автоматическое дозирование пробы | |||
Время удерживания |
Площадь или высота |
Время удерживания |
Площадь или высота | |
ПИД |
0,3 |
4 |
0,2 |
3 |
ЭЗД |
0,3 |
5 |
0,2 |
4 |
ДТП |
0,3 |
5 |
0,2 |
3 |
АФД |
0,3 |
6 |
0,2 |
4 |
ФИД |
0,3 |
6 |
0,2 |
4 |
ПФД; ППФД |
0,3 |
8 |
0,2 |
6 |
ХЛД |
0,3 |
8 |
0,2 |
6 |
ДПР |
- |
- |
0,2 |
5 |
ПЭД |
0,3 |
8 |
0,2 |
6 |
ВУД |
0,3 |
8 |
0,2 |
6 |
МСД |
0,3 |
8 |
0,2 |
6 |
Таблица 5 - Основные технические характеристики хроматографов
Наименование характеристики |
Значение | |
Модели |
Clarus 590 |
Clarus 690 |
Вместимость термостата, дм3 |
10,6 |
13,1 |
Температура термостата |
от (температура окружающего воздуха+4 °С) до +450 °С | |
о колонок, С |
от -99 до +450 (при охлаждением жидким азотом) | |
от -20 до +450 (при использовании рефрижераторной | ||
системы охлаждения) | ||
Габаритные размеры (ДхШ*В), мм, не более: - хроматограф |
690x720x470 |
690x820x560 |
- автосамплер |
130x240x360 |
130x240x360 |
Масса, кг, не более: - хроматограф |
49 |
64 |
- автосамплер |
5 |
5 |
Потребляемая мощность, В^А, не более |
2400 |
3400 |
Напряжение сетевого питания частотой 50±1 Гц, В |
220+22-33 | |
Наработка на отказ, ч, не менее |
10000 | |
Условия эксплуатации: - температура окружающей сре-о ды, С |
от +15 до +30 | |
- относительная влажность, %, не более |
80 | |
- атмосферное давление, кПа |
от 84 до 106 |
Таблица 6 -Основные технические характеристики масс-спектрометрического детектора (МСД)
Наименование характеристики |
Значение |
Напряжение сетевого питания частотой 50±1 Гц, В |
220+22-33 |
Потребляемая мощность, В^А, не более |
1000 |
Продолжение таблицы 6
Наименование характеристики |
Значение |
Габаритные размеры (Д*Ш*В), мм,не более |
320x770x500 |
Масса, кг, не более |
49,9 |
Условия эксплуатации:
|
от +15 до +30 80 от 84 до 106 |
Наработка на отказ, ч, не менее |
10000 |
Таблица 7 -Основные технические характеристики детектора вакуумного ультрафиолета (ВУД)
Наименование характеристики |
Значение |
Напряжение сетевого питания частотой 50±1 Гц, В |
220+22-зз |
Потребляемая мощность, В^А, не более |
700 |
Габаритные размеры (ДхШхВ), мм,не более |
762x432x330 |
Наработка на отказ, ч, не менее |
10000 |
Масса, кг, не более |
54,4 |
Условия эксплуатации:
|
от +15 до +30 80 от 84 до 106 |
Таблица 8 - Основные технические характеристики хемилюминесцентного детектора (ХЛД)
Наименование характеристики |
Значение |
Напряжение сетевого питания частотой 50±1 Гц, В |
220+22-зз |
Потребляемая мощность, В^А, не более |
2250 |
Габаритные размеры (ДхШхВ), мм,не более |
550x260x500 |
Наработка на отказ, ч, не менее |
10000 |
Масса, кг, не более |
30 |
Условия эксплуатации:
|
от +15 до +30 80 от 84 до 106 |
