Номер по Госреестру СИ: 68141-17
68141-17 Спектрометры эмиссионные с индуктивно-связанной плазмой
(Avio 200)
Назначение средства измерений:
Спектрометры эмиссионные с индуктивно-связанной плазмой Avio 200 (далее по тексту
- спектрометры) предназначены для измерения массовой концентрации элементов в водных растворах, природных и сточных водах, растворах, продуктах питания, почвах, металлах и сплавах, геологических пробах, рудах, концентратах, керамиках и стеклах, пластиках, нефти и нефтепродуктах, смазочных маслах в соответствии с аттестованными и стандартизованными методами (методиками) измерений.
Внешний вид.
Спектрометры эмиссионные с индуктивно-связанной плазмой
Рисунок № 1
Программное обеспечение
Спектрометры оснащены автономным ПО Syngistix for ICP, которое управляет работой прибора и отображает, обрабатывает, передает и хранит полученные данные.
Таблица 1- идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Syngistix for ICP |
Номер версии (идентификационный номер) ПО |
Не ниже 2.0 |
Цифровой идентификатор ПО |
- |
Все ПО является метрологически значимым и выполняет следующие функции:
-
- управление прибором;
-
- установка режимов работы прибора;
-
- обработку и хранение результатов измерений;
-
- построение градуировочных графиков;
-
- проведение диагностических тестов прибора.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации спектрометров печатным способом и на корпус спектрометров в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрометрам эмиссионным с индуктивно-связанной плазмой Avio 200Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу МП-242-2110-2017 «Спектрометры эмиссионные с индуктивносвязанной плазмой Avio 200. Методика поверки», утвержденному
ФГУП «ВНИИМ им. Д.И.Менделеева 25.04.2017 года.
Основные средства поверки: стандартные образцы состава водных растворов ионов цинка (ГСО 7770-2000), марганца (ГСО 7762-2000) и никеля (ГСО 7873-2000).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.
Знак поверки наносится на лицевую панель спектрометра, как показано на рисунке 1 и (или) на свидетельство о поверке.
Изготовитель
не осуществляет пломбирование спектрометровОбщий вид спектрометров и место нанесения знака поверки приведены на рисунке 1.

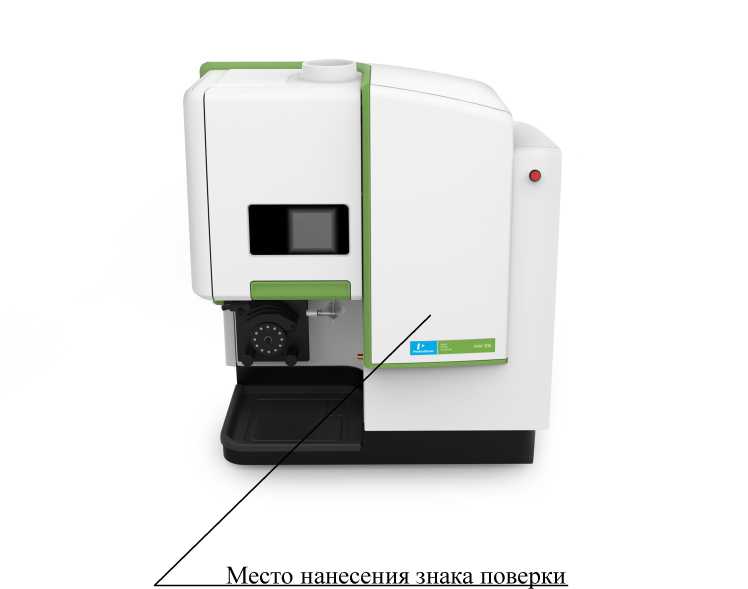

Рисунок 1 - Общий вид спектрометра эмиссионного с индуктивно-связанной плазмой Avio 200
Программное обеспечение Спектрометры оснащены автономным ПО Syngistix for ICP, которое управляет работой прибора и отображает, обрабатывает, передает и хранит полученные данные.
Таблица 1- идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Syngistix for ICP |
Номер версии (идентификационный номер) ПО |
Не ниже 2.0 |
Цифровой идентификатор ПО |
- |
-
- управление прибором;
-
- установка режимов работы прибора;
-
- обработку и хранение результатов измерений;
-
- построение градуировочных графиков;
-
- проведение диагностических тестов прибора.
Метрологические и технические характеристики Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Спектральный диапазон, нм |
От 165 до 900 |
Спектральное разрешение, нм, не более | |
- на длине волны As 193,696 нм |
0,008 |
- на длине волны Ni 231,604 нм |
0,011 |
- на длине волны Ba 455,403 нм |
0,020 |
Пределы обнаружения контрольных элементов (по критерию 3о), мкг/дм3, не более: - марганца (Mn, 1=257,610 нм) | |
аксиальное наблюдение |
1,0 |
радиальное наблюдение |
4,0 |
- никеля (Ni 231,604 нм) | |
аксиальное наблюдение |
1,0 |
радиальное наблюдение |
4,0 |
- цинка (Zn, 1=213,857 нм) | |
аксиальное наблюдение |
1,0 |
радиальное наблюдение |
4,0 |
Относительное СКО выходного сигнала (для аксиального и |
1,0 |
радиального наблюдения)1, %, не более | |
Примечание: 1 по контрольному раствору с массовой концентрацией цинка 1,0 мг/дм3 |
Наименование характеристики |
Значение |
Напряжение питания переменного тока (частотой 50/60 Гц), В |
от 200 до 230 |
Потребляемая мощность, кВ-A, не более |
2,8 |
Габаритные размеры (ДхШхВ), мм, не более |
760x650x810 |
Масса, кг, не более |
132 |
Средний срок службы, лет |
10 |
Наработка на отказ, ч, не менее |
10 000 |
Условия эксплуатации: -диапазон температур окружающего воздуха, °C |
от +15 до +30 |
-диапазон относительной влажности окружающего воздуха (при +25 °C), не более |
80 |
-диапазон атмосферного давления, кПа |
от 84 до 106 |
Комплектность средства измерений Таблица 4 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Спектрометр эмиссионный с индуктивно-связанной плазмой в комплекте с системой ввода пробы |
- |
1 шт. |
Программное обеспечение «Syngistix for ICP» |
- |
1 шт. |
Система охлаждения-рециркулятор |
- |
1 шт. |
Наименование |
Обозначение |
Количество |
Воздушный компрессор безмасляный (опция) |
- |
1 шт. |
Автодозатор (опция) |
— |
1 шт. |
Компьютер (по требованию заказчика) |
- |
1 шт. |
Принтер (по требованию заказчика) |
- |
1 шт. |
Набор для установки (инсталляции) прибора |
- |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Руководство по программному обеспечению |
- |
1экз. |
Методика поверки |
МП-242-2110-2017 |
1 экз. |
ФГУП «ВНИИМ им. Д.И.Менделеева 25.04.2017 года.
Основные средства поверки: стандартные образцы состава водных растворов ионов цинка (ГСО 7770-2000), марганца (ГСО 7762-2000) и никеля (ГСО 7873-2000).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.
Знак поверки наносится на лицевую панель спектрометра, как показано на рисунке 1 и (или) на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к спектрометрам эмиссионным с индуктивно-связанной плазмой Avio 200 Техническая документация изготовителя
Корпорация «PerkinElmer Inc.», США
Адрес завода изготовителя: PerkinElmer Singapure Pte. Ltd. 28 Ayer Rajah Crescent, #04-01, 139959, Сингапур
Телефон: +1 65-6311 4888
Факс: +1 65-6779 65667
Заявитель
Представительство АО «ШЕЛТЕК АГ» (Швейцария), г. МоскваАдрес: 119334, г. Москва, ул. Косыгина, 19
ИНН 9909173166
Телефон: +7(495)935-88-88
Факс: +7(495)564-87-87
E-mail: info@scheltec.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
Web-сайт: http://www.vniim.ru
E-mail: info@vniim.ru
Принцип действия спектрометров с атомизацией и ионизацией в индуктивно-связанной плазме основан на измерении интенсивности эмиссионных спектральных линий атомов и ионов и определении массовой концентрации определяемых элементов при помощи градуировочных характеристик. Стандартная система ввода основана на распылении водных или органических образцов в потоке несущего газа для введения в плазму.
Спектрометры состоят из:
-
- источника возбуждения спектров, состоящего из вертикально расположенной плазменной горелки, распылителя, распылительной камеры, перистальтического насоса и твердотельного радиочастотного генератора с регулируемой мощностью;
-
- спектрального блока для регистрации эмиссионного оптического спектра;
-
- системы управления (ПК с устанавливаемым программным обеспечением), предназначенной для управления прибором, процессом измерения, сбора и обработки выходной информации.
В спектрометрах возможны следующие варианты наблюдения плазмы:
-
- режим Axial - аксиальное наблюдение плазмы;
-
- режим Radial - радиальное наблюдение плазмы;
-
- режим Attenuated Axial - ослабленное аксиальное наблюдение плазмы;
-
- режим Attenuated Radial - ослабленное радиальное наблюдение плазмы.
Для создания плазмы в горелке, применяется твердотельный радиочастотный генератор с рабочей частотой вблизи 40 МГц, работающий в режиме свободной генерации.
В спектрометре предусмотрены системы контроля для обеспечения безопасности пользователя и защиты прибора от повреждений. Поджиг плазмы, осуществляется после того, как сняты все блокировки (закрыта дверца плазменного отсека, давление аргона в норме, горелка в рабочем состоянии и т.д.), инициализация спектрометра завершена и на управляющий компьютер поступило сообщение о готовности (“system ready”). Плазменный отсек тщательно экранирован для предупреждения утечки радиочастотного излучения.
Система ввода спектрометра выполнена в виде быстросъемного регулируемого модуля для монтажа кварцевой горелки, инжектора, распылительной камеры и распылителя. В стандартной комплектации спектрометр может оснащаться стеклянной циклонной распылительной камерой с концентрическим стеклянным распылителем Мейнхарда, или устойчивой к воздействию фтористоводородной кислоты системой ввода, состоящей из двухпроходной распылительной камеры Скотта и поперечно-потокового распылителя.
Оптическая система спектрометра Avio 200 coctoht из двойного Эшелле- монохроматора с двойным охлаждаемым твердотельным детектором. Детектором служит двумерная фоточувствительная полупроводниковая матрица CCD.
Спектральный блок размещен в камере, которая изолирована от атмосферы и тепловых воздействий. Во время работы оптическая система может продуваться азотом или аргоном.
Рабочее охлаждение детектора до -8°C обеспечивается жестким соединением детектора с полупроводниковым Пельтье-элементом.
Спектрометр оснащен встроенной цветной камерой PlasmaCam, которая позволяет оператору вести непрерывный обзор плазмы. Изготовитель не осуществляет пломбирование спектрометров
Общий вид спектрометров и место нанесения знака поверки приведены на рисунке 1.
