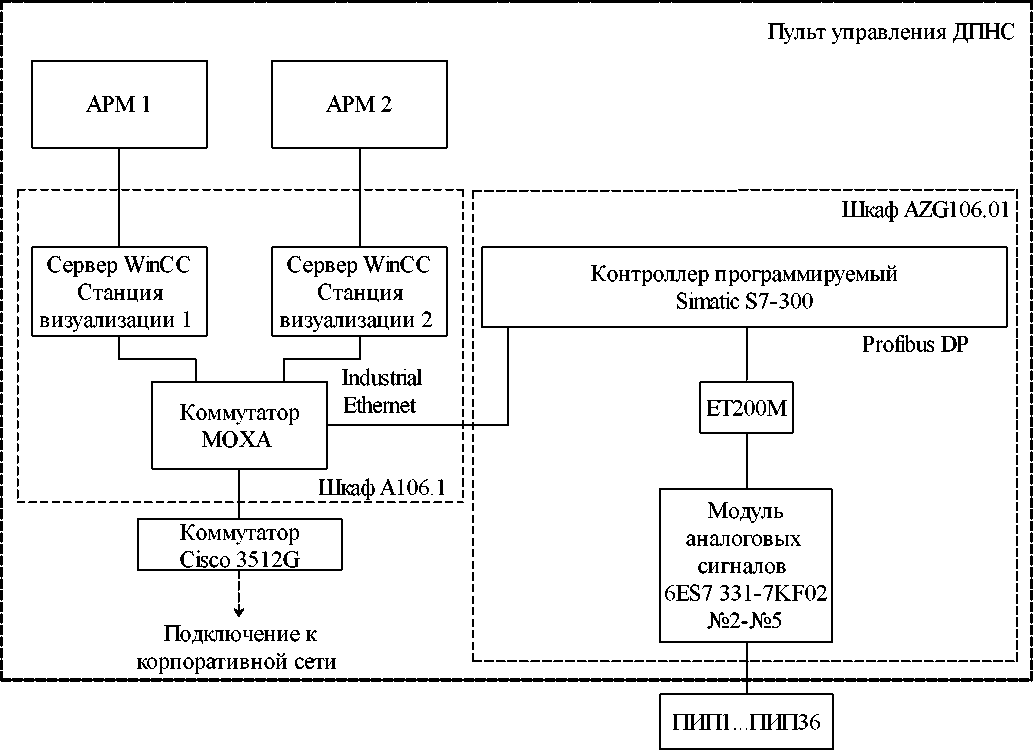

ИК

Наименование ИК

Диапазон измерений физической величины, ед. измерений

СИ, входящие в состав ИК ИС

Г раницы допускаемой основной погрешности ИК

Границы допускаемой погрешности ИК в рабочих условиях

Наименование, тип СИ

Госреестр №

Пределы допускаемой основной погрешности компонента ИК

Пределы допускаемой дополнительной погрешности компонента ИК

1

2

3

4

5

6

7

8

9

1

Расход химочищенной

воды, нитка № 1

от 0 до 200 м³/ч

Преобразователь давления измерительный EJA110 (EJA110)

14495-00

Y=±0,25 %

Y=±0,1 % /10 °С

Y=±0,9 %

Y=±1,2 %

Измерительный

модуль 6ES7 331-7KF02-0AB (6ES7 331-7KF02-0AB0)

15772-11

Y=±0,5 %

Y=±0,7 %

2

Расход химочищенной воды, нитка № 2

от 0 до 200 м³/ч

EJA110

14495-00

Y=±0,25 %

Y=±0,1 % /10 °С

Y=±0,9 %

Y=±1,2 %

6ES7 331-7KF02-0AB0

15772-11

Y=±0,5 %

Y=±0,7 %

3

Температура химочищенной воды, нитка № 1

от 0 до +100 °С

Термопреобразователь с унифицированным выходным сигналом Метран-270, мод. ТСМУ Метран-274 (Метран-274)

21968-05

Y=±0,5 %

Y=±0,45 % /10 °С

A=±0,6 °C

A=±1,1 °C

6ES7 331-7KF02-0AB0

15772-11

Y=±0,5 %

Y=±0,7 %

4

Давление химочищенной воды, нитка № 1

от 0 до 10 кгс/см²

Датчики давления Метран-43

19763-00

Y=±0,25 %

-

Y=±0,6 %

Y=±0,9 %

6ES7 331-7KF02-0AB0

15772-11

Y=±0,5 %

Y=±0,7 %

5

Давление в баке-деаэраторе № 1

от 0 до 0,4 кгс/см²

Преобразователь давления измерительный Sitrans P типа 7MF1564 (7MF1564)

45743-10

Y=±0,25 %

Y=±0,7 %/10 °C

Y=±0,6 %

Y=±5,1 %

6ES7 331-7KF02-0AB0

15772-11

Y=±0,5 %

Y=±0,7 %

6

Давление острого пара

от 0 до 0,63 кгс/см2

Датчик давления Метран-150

32854-13

Y=±0,5 %

Y=±0,2 %/10 °C

Y=±0,8 %

Y=±1,8 %

6ES7 331-7KF02-0AB0

15772-11

Y=±0,5 %

Y=±0,7 %

7

Расход питательной воды, нитка № 1

от 0 до 250 м³/ч

EJA110

14495-00

Y=±0,25 %

Y=±0,1 % /10 °C

Y=±0,9 %

Y=±1,2 %

6ES7 331-7KF02-0AB0

15772-11

Y=±0,5 %

Y=±0,7 %

8

Расход питательной воды, нитка № 2

от 0 до 250 м3/ч

EJA110

14495-00

Y=±0,25 %

Y=±0,1 % /10 °C

Y=±0,9 %

Y=±1,2 %

6ES7 331-7KF02-0AB0

15772-11

Y=±0,5 %

Y=±0,7 %

9

Температура химочищенной воды, нитка № 2

от 0 до +100 °С

Метран-274

21968-05

Y=±0,5 %

Y=±0,45 % /10 °C

A=±0,6 °C

A=±1,1 °C

6ES7 331-7KF02-0AB0

15772-11

Y=±0,5 %

Y=±0,7 %

10

Давление химочищенной воды, нитка № 2

от 0 до 10 кгс/см2

Датчик давления Метран-150

32854-13

Y=±0,5 %

Y=±0,2 %/10 °C

Y=±0,8 %

Y=±1,8 %

6ES7 331-7KF02-0AB0

15772-11

Y=±0,5 %

Y=±0,7 %

11

Давление в баке-деаэраторе № 2

от 0 до 0,4 кгс/см2

7MF1564

45743-10

Y=±0,25 %

Y=±0,7 %/10 °C

Y=±0,6 %

Y=±5,1 %

6ES7 331-7KF02-0AB0

15772-11

Y=±0,5 %

Y=±0,7 %

12

Давление острого пара

от 0 до 0,25 кгс/см2

Датчик давления Метран-150

32854-13

Y=±0,5 %

Y=±0,2 %/10 °C

Y=±0,8 %

Y=±1,8 %

6ES7 331-7KF02-0AB0

15772-11

Y=±0,5 %

Y=±0,7 %

13

Давление химочищенной воды общее, нитка № 1

от 0 до 16 кгс/см2

Преобразователь давления измерительный Sitrans Р200 (Sitrans Р200)

51587-12

Y=±0,5 %

Y=±0,25 % /10 К

Y=±0,8 %

Y=±2,07 %

6ES7 331-7KF02-0AB0

15772-11

Y=±0,5 %

Y=±0,7 %

1

2

3

4

5

6

7

8

9

14

Температура питательной воды

от 0 до +180 °С

Метран-274

21968-05

Y=±0,5 %

Y=±0,45 % /10 °C

A=±0,6 °C

A=±1,1 °C

6ES7 331-7KF02-0AB0

15772-11

Y=±0,5 %

Y=±0,7 %

15

Давление питательной воды, нитка № 1

от 0 до 100 кгс/см²

Sitrans Р200

51587-12

Y=±0,5 %

Y=±0,25 % /10 К

Y=±0,8 %

Y=±2,07 %

6ES7 331-7KF02-0AB0

15772-11

Y=±0,5 %

Y=±0,7 %

16

Давление острого пара

от 0 до 16 кгс/см²

7MF1564

45743-10

Y=±0,25 %

Y=±0,25 %/10 °C

Y=±0,6 %

Y=±2,0 %

6ES7 331-7KF02-0AB0

15772-11

Y=±0,5 %

Y=±0,7 %

17

Давление пара на клапанной группе № 1

от 0 до 40 кгс/см2

7MF1564

45743-10

Y=±0,25 %

Y=±0,25 %/10 °C

Y=±0,6 %

Y=±2,0 %

6ES7 331-7KF02-0AB0

15772-11

Y=±0,5 %

Y=±0,7 %

18

Давление пара в аккумуляторе № 1

от 0 до 40 кгс/см2

7MF1564

45743-10

Y=±0,25 %

Y=±0,25 %/10 °C

Y=±0,6 %

Y=±2,0 %

6ES7 331-7KF02-0AB0

15772-11

Y=±0,5 %

Y=±0,7 %

19

Давление пара в аккумуляторе № 2

от 0 до 40 кгс/см2

7MF1564

45743-10

Y=±0,25 %

Y=±0,25 %/10 °C

Y=±0,6 %

Y=±2,0 %

6ES7 331-7KF02-0AB0

15772-11

Y=±0,5 %

Y=±0,7 %

20

Давление редуцированного пара

от 0 до 16 кгс/см2

Преобразователь давления измерительный Sitrans P DSIII (Sitrans P DS III)

30883-05

Y=±0,25 %

Y=±0,25 %/10 °C

Y=±0,6 %

Y=±2,0 %

6ES7 331-7KF02-0AB0

15772-11

Y=±0,5 %

Y=±0,7 %

21

Давление питательной воды, нитка № 2

от 0 до 100 кгс/см2

Sitrans Р200

51587-12

Y=±0,5 %

Y=±0,25 % /10 К

Y=±0,8 %

Y=±2,07 %

6ES7 331-7KF02-0AB0

15772-11

Y=±0,5 %

Y=±0,7 %

22

Давление пара на клапанной группе № 2

от 0 до 40 кгс/см2

Датчик давления Метран-150

32854-13

Y=±0,5 %

Y=±0,2 %/10 °C

Y=±0,8 %

Y=±1,8 %

6ES7 331-7KF02-0AB0

15772-11

Y=±0,5 %

Y=±0,7 %

23

Давление химочищенной воды общее, нитка № 2

от 0 до 16 кгс/см2

7MF1564

45743-10

Y=±0,25 %

Y=±0,25 %/10 °C

Y=±0,6 %

Y=±2,0 %

6ES7 331-7KF02-0AB0

15772-11

Y=±0,5 %

Y=±0,7 %

24

Давление пара в аккумуляторе № 3

от 0 до 40 кгс/см2

7MF1564

45743-10

Y=±0,25 %

Y=±0,25 %/10 °C

Y=±0,6 %

Y=±2,0 %

6ES7 331-7KF02-0AB0

15772-11

Y=±0,5 %

Y=±0,7 %

25

Расход редуцированного пара

от 0 до 125 т/ч

Sitrans P DS III

30883-05

Y=±0,25 %

Y=±0,25 %/10 °C

Y=±1,2 %

Y=±1,5 %

6ES7 331-7KF02-0AB0

15772-11

Y=±0,5 %

Y=±0,7 %

26

Уровень воды в деаэраторе № 1

от 0

до 4000 мм. вод. ст.

EJA110

14495-00

Y=±0,25 %

Y=±0,1 % /10 °C

Y=±0,6 %

Y=±1,1 %

6ES7 331-7KF02-0AB0

15772-11

Y=±0,5 %

Y=±0,7 %

27

Расход острого пара

от 0 до 10 т/ч

EJA110

14495-00

Y=±0,25 %

Y=±0,1 % /10 °C

Y=±1,1 %

Y=±1,5 %

6ES7 331-7KF02-0AB0

15772-11

Y=±0,5 %

Y=±0,7 %

28

Уровень воды в аккумуляторе № 1

от 400

до 1400 мм вод. ст.

EJA110

14495-00

Y=±0,25 %

Y=±0,1 % /10 °C

Y=±0,6 %

Y=±1,1 %

6ES7 331-7KF02-0AB0

15772-11

Y=±0,5 %

Y=±0,7 %

29

Уровень воды в аккумуляторе № 2

от 400

до 1400 мм вод. ст.

EJA110

14495-00

Y=±0,25 %

Y=±0,1 % /10 °C

Y=±0,6 %

Y=±1,1 %

6ES7 331-7KF02-0AB0

15772-11

Y=±0,5 %

Y=±0,7 %

30

Уровень воды в аккумуляторе № 3

от 400

до 1400 мм вод. ст.

EJA110

14495-00

Y=±0,25 %

Y=±0,1 % /10 °C

Y=±0,6 %

Y=±1,1 %

6ES7 331-7KF02-0AB0

15772-11

Y=±0,5 %

Y=±0,7 %

31

Уровень воды в деаэраторе № 2

от 0

до 4000 мм вод. ст.

Датчик давления Метран-150

32854-13

Y=±0,5 %

Y=±0,2 %/10 °C

Y=±0,8 %

Y=±1,8 %

6ES7 331-7KF02-0AB0

15772-11

Y=±0,5 %

Y=±0,7 %

1

2

3

4

5

6

7

8

9

32

Температура редуцированного пара

от 0 до +400 °С

Термопреобразователь с унифицированным выходным сигналом Метран-270, мод. ТСПУ Метран-276 (Метран-276)

21968-05

y=±0,5 %

Y=±0,45 % /10 °C

А=±2,1 °C

А=±2,6 °C

6ES7 331-7KF02-0AB0

15772-11

y 10,5 %

Y=±0,7 %

33

Температура острого пара

от 0 до +400 °С

Метран-276

21968-05

y 10,5 %

Y=±0,25 % /10 °C

А=±2,1 °C

А=±2,6 °C

6ES7 331-7KF02-0AB0

15772-11

Y=±0,5 %

Y=±0,7 %

34

Температура в шкафу контроллера (Т хол. спая)

от 0 до +100 °С

Метран-276

21968-05

Y=±0,5 %

Y=±0,25 % /10 °C

А=±0,6 °C

А=±1,1 °C

6ES7 331-7KF02-0AB0

15772-11

Y=±0,5 %

Y=±0,7 %

35

Температура между деаэраторами

от -50 до +50 °С

Метран-274

21968-05

Y=±0,5 %

Y=±0,25 % /10 °C

А=±0,6 °C

А=±1,1 °C

6ES7 331-7KF02-0AB0

15772-11

Y=±0,5 %

Y=±0,7 %

36

Содержание кислорода в питательной воде

от 0 до 100 мкг/дм³

Анализатор растворенного кислорода

МАРК-409

44752-10

Y=±0,5 %

Y=±0,25 % /10 °C

Y=±0,8 %

Y=±1,3 %

6ES7 331-7KF02-0AB0

15772-11

Y=±0,5 %

Y=±0,7 %
