Наименование

ПО

Количество

1

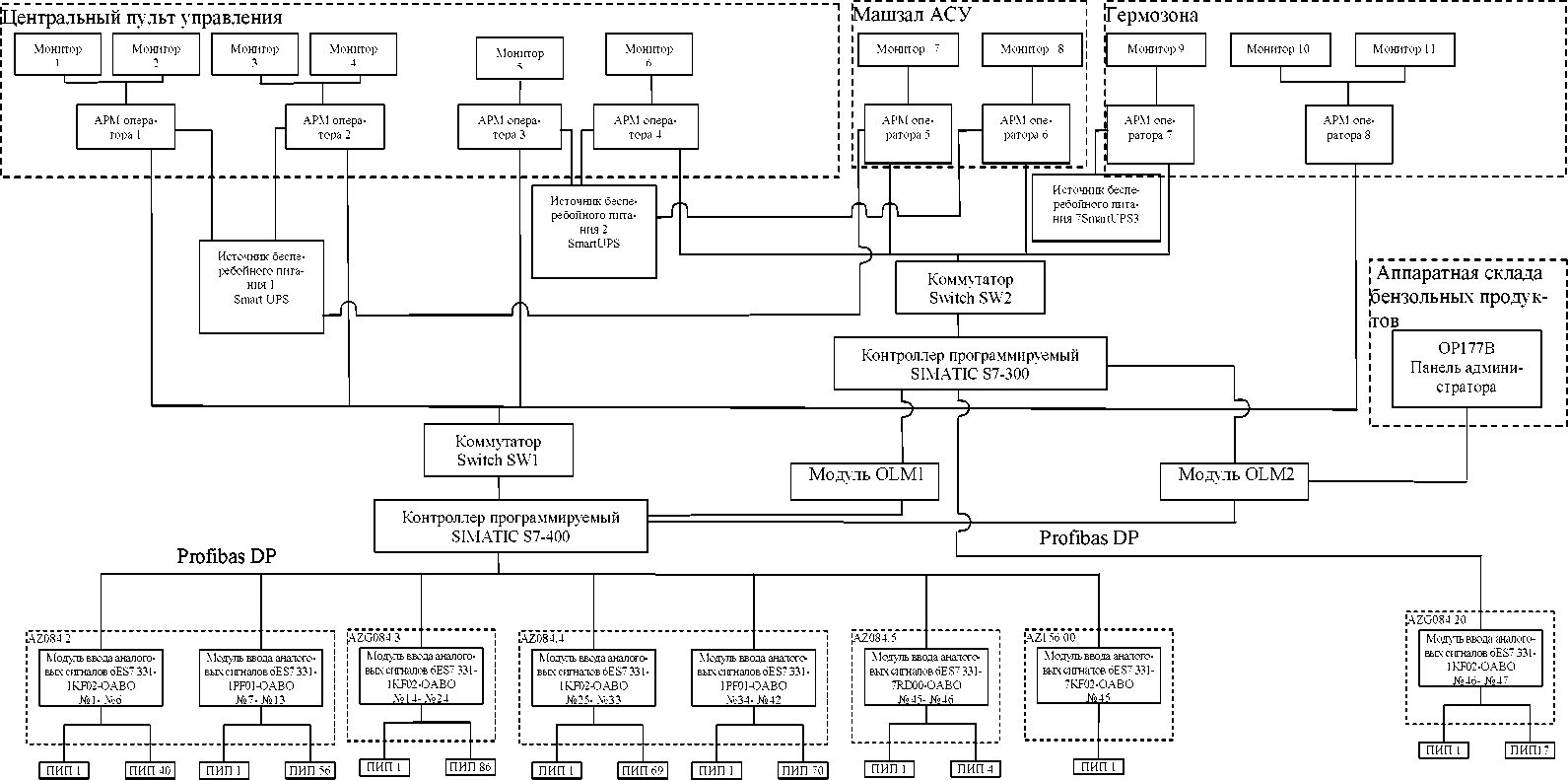

В состав АРМ оператора входят:

-компьютер (монитор -9 шт. с диагональю 23' и 2 шт. с диагональю 40');

• - клавиатура- 8 шт.;

• - мышь -8 шт.;

• - программатор- 1 шт.

Операционная система:

Microsoft Windows 2003 SP2 R2

Прикладное ПО:

SCADA системы - SIMATIC WinCC v. 7.0 SP2, SIEMENS; проект: WinCC "CRB".

8

2

Контроллер   программи

руемый SIMATIC S7-400

Система программирования

STEP7 v. 5.5; проект: Проект ПЛК

1

3

Контроллер   программи

руемый SIMATIC S7-300

"_CRB_re_PLC"

№

Наименование

Количество

1

2

3

1

РИЦ 156.00-ИЭ ООО «ЕВРАЗ Кокс Сибирь» - филиал ОАО «ЕВРАЗ ЗСМК» цех химулавливания и производства коксохимической продукции. Модернизация автоматизированной системы управления технологическим процессом участка ректификации бензола. Руководство пользователя.

1

2

РИЦ 156.00-ТЗ ООО «ЕВРАЗ Кокс Сибирь» - филиал ОАО «ЕВРАЗ ЗСМК» цех химулавливания и производства коксохимической продукции. Автоматизированная система управления технологическим процессом участка ректификации бензола. Техническое задание.

1

1

2

3

3

Система измерительная автоматизированной системы управления технологическим процессом участка ректификации бензола цеха химулавливания и переработки коксохимической продукции ООО «ЕВРАЗ Кокс Сибирь» - филиал ОАО «ЕВРАЗ ЗСМК». Паспорт.

1

4

МП РИЦ 156.00-13 Система измерительная автоматизированной системы управления технологическим процессом участка ректификации бензола цеха химулавливания и переработки коксохимической продукции ООО «ЕВРАЗ Кокс Сибирь» - филиал ОАО «ЕВРАЗ ЗСМК». Методика поверки.

1

№ ИК

Наименование ИК

Диапазон измерений физической величины, ед. измерений

СИ, входящие в состав ИК ИУС

Границы допускаемой основной погрешности ИК

Границы допускаемой погрешности ИК в рабочих условиях

Наименование, тип СИ, зав. №

№ в Гос. реестре СИ

Пределы допускаемой основной погрешности компонента ИК

Пределы допускаемой дополнительной погрешности компонента ИК

1

2

3

4

5

6

7

8

9

1

рН щелочной воды после нейтрализации бензола после мойки № 2

от 4 до 14 рН

Преобразователь промышленный П215 зав. № 1325

9097-83

g=±1,0 %

-

g=±1,2 %

g=±1,3 %

Модуль 6ES7 331-

1КБ02-ОАВО № SC-А9ТХ4457

15772-11

g=±0,3 %

д=±0,5 %

2

Давление паров в сепараторе сероуглеродной колонны

от 0 до 1

кгс/см²

Преобразователь давления измерительный EJA 530A зав. № 91L632358

14495-09

g=±0,25 %

g=±0,1%/10 ⁰C

g=±0,4 %

g=±1,0 %

Модуль 6ES7 331-

1КБ02-ОАВО № SC-А9ТХ4457

15772-11

g=±0,3 %

д=±0,5 %

3

Давление паров в сепараторе отпарной колонны

от 0 до 1

кгс/см²

Преобразователь давления измерительный EJA 530A зав. № 91L632364

14495-09

g=±0,25 %

g=±0,1%/10 ⁰C

g=±0,4 %

g=±1,0 %

Модуль 6ES7 331-

1КБ02-ОАВО № SC-А9ТХ4457

15772-11

g=±0,3 %

д=±0,5 %

4

Расход пара в подогреватели куба колонны синтеза

от 0 до 5 т/ч

Расходомер-счетчик вихревой объемный Yokogawa YEWFLO DY 080 зав. № S5L607164

17675-09

d=±1,0 %

-

g=±1,2 %

g=±1,3 %

Модуль 6ES7 331-

1КБ02-ОАВО

№ SC-А9ТХ4457

15772-11

g=±0,3 %

д=±0,5 %

1

2

3

4

5

6

7

8

9

5

Давление пара в подогреватели куба колонны синтеза

от 0 до 16 кгс/см²

Преобразователь давления измерительный EJA 530A зав. № 91L632397

14495-09

g=±0,25 %

g=±0,1%/10 ⁰C

g=±0,4 %

g=±1,0 %

Модуль 6ES7 331-

1KF02-OABO № SC-A9TX4457

15772-11

g=±0,3 %

g=±0,5 %

6

Давление в кубе колонны синтеза

от 0 до 1

кгс/см²

Преобразователь давления измерительный EJA 530A зав. № 91L632365

14495-09

g=±0,25 %

g=±0,1%/10 ⁰C

g=±0,4 %

g=±1,0 %

Модуль 6ES7 331-

1KF02-OABO

№ SC-A9TX4457

15772-11

g=±0,3 %

g=±0,5 %

7

Давление внизу колонны синтеза

от 0 до 1

кгс/см²

Преобразователь давления измерительный EJA 530A зав. № 91L736337

14495-09

g=±0,25 %

g=±0,1%/10 ⁰C

g=±0,4 %

g=±1,0 %

Модуль 6ES7 331-

1KF02-OABO

№ SC-A9TX4457

15772-11

g=±0,3 %

g=±0,5 %

8

Давление вверху колонны синтеза

от 0 до 1

кгс/см²

Преобразователь давления измерительный EJA 530A зав. № 91L632347

14495-09

g=±0,25 %

g=±0,1%/10 ⁰C

g=±0,4 %

g=±1,0 %

Модуль 6ES7 331-

1KF02-OABO

№ SC-A9TX4457

15772-11

g=±0,3 %

g=±0,5 %

9

Содержание паров бензола в воздухе насосной дистилляции, датчик № 1

от 0 до 32,5 мг/м3

Датчик газов PI-700 зав. № 379704

37263-08

g=±20 %

g=±16%/10 ⁰С

A=±7,8 мг/м³

A=±23,2 мг/м³

Модуль 6ES7 331-

1KF02-OABO

№ SC-A9TX4457

15772-11

g=±0,3 %

g=±0,5 %

1

2

3

4

5

6

7

8

9

10

Содержание паров бензола в воздухе насосной дистилляции, датчик № 2

от 0 до 32,5 мг/м3

Датчик газов PI-700 зав. № 390804

37263-08

g=±20 %

g=±16%/10 ⁰С

A=±7,8 мг/м³

A=±23,2 мг/м³

Модуль 6ES7 331-

1KF02-OABO

№ SC-A9TX4457

15772-11

g=±0,3 %

g=±0,5 %

11

Содержание паров бензола в воздухе аппаратной дистилляции, датчик № 1

от 0 до 32,5 мг/м3

Датчик газов PI-700 зав. № 391304

37263-08

g=±20 %

g=±16%/10 ⁰С

A=±7,8 мг/м³

A=±23,2 мг/м³

Модуль 6ES7 331-

1KF02-OABO

№ SC-A9TX4457

15772-11

g=±0,3 %

g=±0,5 %

12

Содержание паров бензола в воздухе аппаратной дистилляции, датчик № 2

от 0 до 32,5 мг/м3

Датчик газов PI-700 зав. № 391404

37263-08

g=±20 %

g=±16%/10 ⁰С

A=±7,8 мг/м³

A=±23,2 мг/м³

Модуль 6ES7 331-

1KF02-OABO

№ SC-A9TX4457

15772-11

g=±0,3 %

g=±0,5 %

13

Содержание паров бензола в воздухе насосной мойки фракции

от 0 до 32,5 мг/м3

Датчик газов PI-700 зав. № 392204

37263-08

g=±20 %

g=±16%/10 ⁰С

A=±7,8 мг/м³

A=±23,2 мг/м³

Модуль 6ES7 331-

1KF02-OABO

№ SC-A9TX4457

15772-11

g=±0,3 %

g=±0,5 %

14

Содержание паров бензола в воздухе на 2-м этаже мойки фракции

от 0 до 32,5 мг/м3

Датчик газов PI-700 зав. № 392404

37263-08

g=±20 %

g=±16%/10 ⁰С

A=±7,8 мг/м³

A=±23,2 мг/м³

Модуль 6ES7 331-

1KF02-OABO

№ SC-A9TX4457

15772-11

g=±0,3 %

g=±0,5 %

15

Содержание паров бензола в воздухе на 3-м этаже мойки фракции

от 0 до 32,5 мг/м3

Датчик газов PI-700 зав. № 392504

37263-08

g=±20 %

g=±16%/10 ⁰С

A=±7,8 мг/м³

A=±23,2 мг/м³

Модуль 6ES7 331-

1KF02-OABO

№ SC-A9TX4457

15772-11

g=±0,3 %

g=±0,5 %

16

Содержание паров бензола в воздухе насосной склада бензольных продуктов, датчик № 1

от 0 до 32,5 мг/м3

Датчик газов PI-700 зав. № 392604

37263-08

g=±20 %

g=±16%/10 ⁰С

A=±7,8 мг/м³

A=±23,2 мг/м³

Модуль 6ES7 331-

1KF02-OABO

№ SC-A9TX4457

15772-11

g=±0,3 %

g=±0,5 %

1

2

3

4

5

6

7

8

9

17

Температура среднего пара

от 0 до 600 °С

Т ермопреобразова-тели с унифицированным выходным сигналом ТХАУ Метран-271 (в комплекте измерительный преобразователь Метран-641-2) зав. № 790332; 1006145

21968-01

g=±0,5 %

-

A=±4,8 ⁰C

A=±7,8 ⁰С

Модуль 6ES7 331-

1KF02-OABO № SC-A9TX4457

15772-11

g=±0,3 %

g=±0,5 %

18

Температура низкого

пара на нужды цеха

от 0 до 600 °С

Т ермопреобразова-тель с унифицированным выходным сигналом ТХАУ зав. № 009

18847-05

g=±0,5 %

g=±0,2%/10 ⁰С

A=±4,8 ⁰C

A=±15 ⁰С

Модуль 6ES7 331-

1KF02-OABO № SC-A9TX4457

15772-11

g=±0,3 %

g=±0,5 %

19

Давление технического

воздуха

от 0 до 16

кгс/см²

Преобразователь давления измерительный EJA 530A зав. № 91L632376

14495-09

g=±0,25 %

g=±0,1%/10 ⁰C

g=±0,4 %

g=±1,0 %

Модуль 6ES7 331-

1KF02-OABO № SC-A9TX4457

15772-11

g=±0,3 %

g=±0,5 %

20

Давление осушенного воздуха

от 0 до 16

кгс/см²

Преобразователь давления измерительный EJA 530A зав. № 91L632380

14495-09

g=±0,25 %

g=±0,1%/10 ⁰C

g=±0,4 %

g=±1,0 %

Модуль 6ES7 331-

1KF02-OABO № SC-A9TX4457

15772-11

g=±0,3 %

g=±0,5 %

1

2

3

4

5

6

7

8

9

21

Давление среднего па

ра

от 0 до 16 кгс/см²

Преобразователь давления измерительный EJA 530A зав. № 91L632386

14495-09

g=±0,25 %

g=±0,1%/10 ⁰C

g=±0,4 %

g=±1,0 %

Модуль 6ES7 331-

1КБ02-ОАВО № SC-А9ТХ4457

15772-11

g=±0,3 %

g=±0,5 %

22

Давление низкого пара

на нужды цеха

от 0 до 16 кгс/см²

Преобразователь давления измерительный EJA 530A зав. № 91L632400

14495-09

g=±0,25 %

g=±0,1%/10 ⁰C

g=±0,4 %

g=±1,0 %

Модуль 6ES7 331-

1КБ02-ОАВО № SC-А9ТХ4457

15772-11

g=±0,3 %

g=±0,5 %

23

Давление технической

воды

от 0 до 10 кгс/см²

Преобразователь давления измерительный EJA 530A зав. № 91L632384

14495-09

g=±0,25 %

g=±0,1%/10 ⁰C

g=±0,4 %

g=±1,0 %

Модуль 6ES7 331-

1КБ02-ОАВО № SC-А9ТХ4457

15772-11

g=±0,3 %

g=±0,5 %

24

Давление оборотной

воды

от 0 до 10 кгс/см²

Преобразователь давления измерительный EJA 530A зав. № 91L632394

14495-09

g=±0,25 %

g=±0,1%/10 ⁰C

g=±0,4 %

g=±1,0 %

Модуль 6ES7 331-

1КБ02-ОАВО № SC-А9ТХ4457

15772-11

g=±0,3 %

g=±0,5 %

25

Уровень продукта в цистерне № 1

от 0 до 6 м

Уровнемер ультразвуковой SITRANS РгоЬе LU зав. №

B3290248

29151-05

g=±0,15 %

-

g=±0,2 %

g=±0,5 %

Модуль 6ES7 331-

7RD00-ОАВО № SC-А9ТХ4457

15772-11

g=±0,1 %

g=±0,45 %

1

2

3

4

5

6

7

8

9

26

Уровень продукта в

цистерне № 2

от 0 до 6 м

Уровнемер ультра

звуковой SITRANS

РгоЬе LU зав. №

B3290314

29151-05

g=±0,15 %

-

g=±0,2 %

g=±0,5 %

Модуль 6ES7 331-

7RD00-0AB0 № SC-A9TX4457

15772-11

g=±0,1 %

g=±0,45 %

27

Уровень продукта в

цистерне № 3

от 0 до 6 м

Уровнемер ультразвуковой SITRANS РгоЬе LU зав. №

B3210875

29151-05

g=±0,15 %

-

g=±0,2 %

g=±0,5 %

Модуль 6ES7 331-7RD00-0AB0 № SC-A9TX4457

15772-11

g=±0,1 %

g=±0,45 %

28

Температура в шкафу

AZG084.5

от 0 до 100

°С

Т ермопреобразова-тель с унифицированным выходным сигналом ТСМУ Метран-274-Exia зав. № 2086078

21968-06

g=±0,5 %

g=±0,5%/10 ⁰С

A=±0,6 ⁰C

A=±4,1 ⁰С

Модуль 6ES7 331-7RD00-0AB0

№ SC-ANW03739

15772-11

g=±0,1 %

g=±0,45 %

29

Давление после насоса

№ 3 (2) питания колонны синтеза

от 0 до 16

кгс/см²

Преобразователь давления измерительный EJA 530A зав. № 91L632375

14495-09

g=±0,25 %

g=±0,1%/10 ⁰C

g=±0,4 %

g=±1,0 %

Модуль 6ES7 331-

1KF02-OABO

№ SC-ANW03739

15772-11

g=±0,3 %

g=±0,5 %

30

Давление после насоса № 1 (2) рефлюкса колонны синтеза

от 0 до 16

кгс/см²

Преобразователь давления измерительный EJA 530A зав. № 91L632389

14495-09

g=±0,25 %

g=±0,1%/10 ⁰C

g=±0,4 %

g=±1,0 %

Модуль 6ES7 331-

1KF02-OABO

№ SC-ANW03739

15772-11

g=±0,3 %

g=±0,5 %

1

2

3

4

5

6

7

8

9

31

Расход рефлюкса на

колонну синтеза

от 0 до 8 т/ч

Счетчик-расходомер массовый кориолисовый

Rotamass RCCT 36

зав. № D1L600934

27054-09

d=±0,13 %

g=±0,05%/10 ⁰C

g=±0,3 %

g=±0,7 %

Модуль 6ES7 331-

1KF02-OABO

№ SC-ANW03739

15772-11

g=±0,3 %

g=±0,5 %

32

Температура рефлюкса на колонну синтеза

от 0 до 180

°С

Счетчик-расходомер массовый кориолисовый (второй выход)

Rotamass RCCT 36

зав. № D1L600934

27054-09

А=±(0,5+ +0,005|Т-20|) ⁰C

g=±0,05%/10 ⁰C

А=±(1,04+ +0,005|Т-20|) ⁰C

А=±(2,4+ +0,005|Т-20|) ⁰C

Модуль 6ES7 331-

1KF02-OABO

№ SC-ANW03739

15772-11

g=±0,3 %

g=±0,5 %

33

Уровень в кубе колонны синтеза

от 0 до 10 м

(АР=100 кПа)

Преобразователь давления измерительный EJA 110A зав. № 91L632323

14495-09

g=±0,25 %

g=±0,1%/10 ⁰C

g=±0,4 %

g=±1,0 %

Модуль 6ES7 331-

1KF02-OABO

№ SC-ANW03739

15772-11

g=±0,3 %

g=±0,5 %

34

Уровень в колонне синтеза

от 0 до 10 м

(АР=100 кПа)

Преобразователь давления измерительный Sitrans P 7MF1564-3BAOO зав. №

AZB/T2166923

45743-10

g=±0,25 %

g=±0,7 %

g=±0,4 %

g=±1.0 %

Модуль 6ES7 331-1KF02-OABO

№ SC-ANW03739

15772-11

g=±0,3 %

g=±0,5 %

1

2

3

4

5

6

7

8

9

35

Уровень продукта в

сепараторе колонны синтеза

от 0 до 6 м

Уровнемер Optiflex 1300С зав. № F114470068730010001

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-1KF02-OABO

№ SC-ANW03739

15772-11

g=±0,3 %

g=±0,5 %

36

Уровень воды в сепараторе колонны синтеза

от 0 до 6 м

Уровнемер Optiflex 1300С зав. № F114470068730010001

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-

1KF02-OABO

№ SC-ANW03739

15772-11

g=±0,3 %

g=±0,5 %

37

Содержание паров бензола в воздухе насосной склада бензольных продуктов, датчик № 2

от 0 до 32,5 мг/м3

Датчик газов PI-700 зав. № 392704

37263-08

g=±20 %

g=±16%/10 ⁰С

Д=±7,8 мг/м³

Д=±23,2 мг/м³

Модуль 6ES7 331-

1KF02-OABO

№ SC-ANW03739

15772-11

g=±0,3 %

g=±0,5 %

38

Содержание паров бензола в воздухе насосной склада бензольных продуктов, датчик № 3

от 0 до 32,5 мг/м3

Датчик газов PI-700 зав. № 392804

37263-08

g=±20 %

g=±16%/10 ⁰С

Д=±7,8 мг/м³

Д=±23,2 мг/м³

Модуль 6ES7 331-

1KF02-OABO

№ SC-ANW03739

15772-11

g=±0,3 %

g=±0,5 %

39

Содержание паров бензола в воздухе галереи трубопроводов, датчик № 1

от 0 до 32,5 мг/м3

Датчик газов PI-700 зав. № 392904

37263-08

g=±20 %

g=±16%/10 ⁰С

Д=±7,8 мг/м³

Д=±23,2 мг/м³

Модуль 6ES7 331-

1KF02-OABO

№ SC-ANW03739

15772-11

g=±0,3 %

g=±0,5 %

40

Содержание паров бензола в воздухе галереи трубопроводов, датчик № 2

от 0 до 32,5 мг/м3

Датчик газов PI-700 зав. № 393004

37263-08

g=±20 %

g=±16%/10 ⁰С

Д=±7,8 мг/м³

Д=±23,2 мг/м³

Модуль 6ES7 331-

1KF02-OABO

№ SC-ANW03739

15772-11

g=±0,3 %

g=±0,5 %

1

2

3

4

5

6

7

8

9

41

Содержание паров бензола в воздухе галереи трубопроводов, датчик

№ 3

от 0 до 32,5

мг/м3

Датчик газов PI-700 зав. № 393104

37263-08

g=±20 %

g=±16%/10 ⁰С

A=±7,8 мг/м³

A=±23,2 мг/м³

Модуль 6ES7 331-1KF02-OABO

№ SC-ANW03739

15772-11

g=±0,3 %

g=±0,5 %

42

Содержание паров бензола в воздухе галереи трубопроводов, датчик

№ 4

от 0 до 32,5

мг/м3

Датчик газов PI-700 зав. № 393204

37263-08

g=±20 %

g=±16%/10 ⁰С

A=±7,8 мг/м³

A=±23,2 мг/м³

Модуль 6ES7 331-

1KF02-OABO

№ SC-ANW03739

15772-11

g=±0,3 %

g=±0,5 %

43

Содержание паров бензола в воздухе галереи трубопроводов, датчик

№ 5

от 0 до 32,5

мг/м3

Датчик газов PI-700 зав. № 393304

37263-08

g=±20 %

g=±16%/10 ⁰С

A=±7,8 мг/м³

A=±23,2 мг/м³

Модуль 6ES7 331-

1KF02-OABO

№ SC-ANW03739

15772-11

g=±0,3 %

g=±0,5 %

44

Содержание паров бензола в воздухе галереи трубопроводов, датчик

№ 6

от 0 до 32,5

мг/м3

Датчик газов PI-700 зав. № 393504

37263-08

g=±20 %

g=±16%/10 ⁰С

A=±7,8 мг/м³

A=±23,2 мг/м³

Модуль 6ES7 331-

1KF02-OABO

№ SC-ANW03739

15772-11

g=±0,3 %

g=±0,5 %

45

Расход среднего пара

от 0 до 20 т/ч

(АР=25 кПа)

Преобразователь давления измерительный EJA 110A зав. № 91L632327

14495-09

g=±0,25 %

g=±0,1%/10 ⁰C

g=±2,1 %

g=±2,2 %

Модуль 6ES7 331-

1KF02-OABO

№ SC-ANW03739

15772-11

g=±0,3 %

g=±0,5 %

46

Расход низкого пара на нужды цеха

от 0 до 8 т/ч

(АР=25 кПа)

Преобразователь давления измерительный EJA 110A зав. № 91L632325

14495-09

g=±0,25 %

g=±0,1%/10 ⁰C

g=±1,7 %

g=±1,9 %

Модуль 6ES7 331-

1KF02-OABO

№ SC-ANW03739

15772-11

g=±0,3 %

g=±0,5 %

1

2

3

4

5

6

7

8

9

47

Расход технической

воды

от 0 до 250

_м³_/ч (АР=16 кПа)

Преобразователь давления измерительный EJA 110A зав. № 91L736376

14495-09

g=±0,25 %

g=±0,1%/10 ⁰C

g=±1,8 %

g=±2,0 %

Модуль 6ES7 331-1KF02-OABO

№ SC-ANW03739

15772-11

g=±0,3 %

g=±0,5 %

48

Расход оборотной воды

от 0 до 630

_м³_/ч (АР=63 кПа)

Преобразователь давления измерительный EJA 110A зав. № 91L632324

14495-09

g=±0,25 %

g=±0,1%/10 ⁰C

g=±1,8 %

g=±2,0 %

Модуль 6ES7 331-1KF02-OABO

№ SC-ANW03739

15772-11

g=±0,3 %

g=±0,5 %

49

Уровень продукта в хранилище № 1 СБП (бензол для синтеза)

от 0 до 9,2 м

Уровнемер Optiflex 1300С зав. № 144630460030002

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-1KF02-OABO

№ SC-ANW03739

15772-11

g=±0,3 %

g=±0,5 %

50

Уровень воды в хранилище № 1 СБП

от 0 до 9,2 м

Уровнемер Optiflex 1300С зав. № 144630460030002

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-1KF02-OABO

№ SC-ANW03739

15772-11

g=±0,3 %

g=±0,5 %

51

Уровень продукта в хранилище № 2 СБП (сырой бензол)

от 0 до 9,2 м

Уровнемер Optiflex 1300С зав. № 144630460020001

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-1KF02-OABO

№ SC-ANW03739

15772-11

g=±0,3 %

g=±0,5 %

1

2

3

4

5

6

7

8

9

52

Уровень воды в хранилище № 2 СБП

от 0 до 9,2 м

Уровнемер Optiflex 1300С зав. № 144630460020001

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-

1KF02-OABO

№ SC-ANW03739

15772-11

g=±0,3 %

g=±0,5 %

53

Уровень в мернике № 1 колонны синтеза

от 0 до 6 м

Уровнемер микроволновый SITRANS РгоЬе LR 7МL5221-1АА17 зав. № PBD/A8250517

42885-09

Д=±10 мм

g=±0,3%/10 ⁰С

g=±0,3 %

g=±2,1 %

Модуль 6ES7 331-

1KF02-OABO

№ SC-ANW04583

15772-11

g=±0,3 %

g=±0,5 %

54

Уровень в мернике № 2 колонны синтеза

от 0 до 6 м

Уровнемер ультразвуковой SITRANS РгоЬе LU зав. №

PBD/A9030550

29151-05

g=±0,15 %

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-

1KF02-OABO № SC-ANW04583

15772-11

g=±0,3 %

g=±0,5 %

55

Расход глухого пара в подогреватели толуольной колонны

от 0 до 5 т/ч

Расходомер-счетчик вихревой объемный Yokogawa YEWFLO DY 080 зав. № S5L607167

17675-09

d=±1,0 %

-

g=±1,2 %

g=±1,3 %

Модуль 6ES7 331-

1KF02-OABO № SC-ANW04583

15772-11

g=±0,3 %

g=±0,5 %

56

Расход острого пара в толуольную колонну

от 0 до 5 т/ч

Расходомер вихревой

Prowirl 72 зав. № 8B018602000

15202-09

d=±1 %

-

g=±1,2 %

g=±1,3 %

Модуль 6ES7 331-

1KF02-OABO № SC-ANW04583

15772-11

g=±0,3 %

g=±0,5 %

1

2

3

4

5

6

7

8

9

57

Расход рефлюкса на

толуольную колонну

от 0 до 5 т/ч

Счетчик-расходомер массовый кориолисовый Rotamass RCCT 36 зав. № 006514N316

27054-09

d=±0,13 %

g=±0,05%/10 ⁰C

g=±0,3 %

g=±0,7 %

Модуль 6ES7 331-1KF02-OABO № SC-ANW04583

15772-11

g=±0,3 %

g=±0,5 %

58

Температура рефлюкса на толуольную колон

ну

от 0 до 180

°С

Счетчик-расходомер массовый кориолисовый (второй выход) Rotamass RCCT 36 зав. № 006514N317

27054-09

Д=±(0,5+

+0,005|Т-20|) ⁰C

g=±0,05%/10 ⁰C

Д=±(1,04+ +0,005|Т-20|) ⁰C

Д=±(2,4+ +0,005|Т-20|) ⁰C

Модуль 6ES7 331-

1KF02-OABO № SC-ANW04583

15772-11

g=±0,3 %

g=±0,5 %

59

Давление внизу толу

ольной колонны

от 0 до 1

кгс/см²

Преобразователь давления измерительный EJA 530A зав. № 91L6736339

14495-09

g=±0,25 %

g=±0,1%/10 ⁰C

g=±0,4 %

g=±1,0 %

Модуль 6ES7 331-

1KF02-OABO № SC-ANW04583

15772-11

g=±0,3 %

g=±0,5 %

60

Давление вверху толу

ольной колонны

от 0 до 1

кгс/см²

Преобразователь давления измерительный EJA 530A зав. № 91L632353

14495-09

g=±0,25 %

g=±0,1%/10 ⁰C

g=±0,4 %

g=±1,0 %

Модуль 6ES7 331-

1KF02-OABO № SC-ANW04583

15772-11

g=±0,3 %

g=±0,5 %

1

2

3

4

5

6

7

8

9

61

Температура в шкафу

AZG084.20

от 0 до 120

°С

Т ермопреобразователь сопротивления ТСМ Метран-24З зав. № 393604

19983-07

D=±(0,25+

+0,0035|t|) ⁰С

-

D=±(0,4+

+0,0035|t|) ⁰С

D=±(0,8+ +0,0035|t|) ⁰С

Модуль 6ES7 331-1KF02-OABO № SC-ANW04583

15772-11

g=±0,3 %

g=±0,5 %

62

Уровень продукта в хранилище № 3 СБП (бензол для синтеза)

от 0 до 9,2 м

Уровнемер Optiflex 1300С зав. № SC-ANW04583

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-1KF02-OABO № SC-ANW04583

15772-11

g=±0,3 %

g=±0,5 %

63

Уровень воды в хранилище № 3 СБП

от 0 до 9,2 м

Уровнемер Optiflex 1300С зав. № SC-ANW04583

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-1KF02-OABO № SC-ANW04583

15772-11

g=±0,3 %

g=±0,5 %

64

Уровень продукта в хранилище № 4 СБП (сырой бензол)

от 0 до 9,2 м

Уровнемер Optiflex 1300С зав. № F110000000113810

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-1KF02-OABO № SC-ANW04583

15772-11

g=±0,3 %

g=±0,5 %

65

Уровень воды в хранилище № 4 СБП

от 0 до 9,2 м

Уровнемер Optiflex 1300С зав. № F110000000113810

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-1KF02-OABO № SC-ANW04583

15772-11

g=±0,3 %

g=±0,5 %

66

Уровень продукта в хранилище № 5 СБП (бензол для синтеза)

от 0 до 7,4 м

Уровнемер Optiflex 1300С зав. № 144635146010012

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-1KF02-OABO № SC-ANW04583

15772-11

g=±0,3 %

g=±0,5 %

1

2

3

4

5

6

7

8

9

67

Уровень воды в хранилище № 5 СБП

от 0 до 7,4 м

Уровнемер Optiflex 1300С зав. № 144635146010012

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-

1KF02-OABO № SC-ANW04583

15772-11

g=±0,3 %

g=±0,5 %

68

Уровень продукта в хранилище № 6 СБП (сырой бензол)

от 0 до 7,4 м

Уровнемер Optiflex 1300С зав. № 144635146030001

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-

1KF02-OABO

№ SC-ANW04583

15772-11

g=±0,3 %

g=±0,5 %

69

Уровень воды в хранилище № 6 СБП

от 0 до 7,4 м

Уровнемер Optiflex 1300С зав. № 144635146030001

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-

1KF02-OABO

№ SC-ANW04583

15772-11

g=±0,3 %

g=±0,5 %

70

Давление после насоса № 15 (16) рефлюкса толуольной колонны

от 0 до 16

кгс/см²

Преобразователь давления измерительный EJA 530A зав. № 91L632385

14495-09

g=±0,25 %

g=±0,1%/10 ⁰C

g=±0,4 %

g=±1,0 %

Модуль 6ES7 331-

1KF02-OABO

№ SC-T2A01243

15772-11

g=±0,3 %

g=±0,5 %

71

Давление глухого пара на подогреватели толуольной колонны

от 0 до 16

кгс/см²

Преобразователь давления измерительный EJA 530A зав. № 91L632379

14495-09

g=±0,25 %

g=±0,1%/10 ⁰C

g=±0,4 %

g=±1,0 %

Модуль 6ES7 331-

1KF02-OABO

№ SC-T2A01243

15772-11

g=±0,3 %

g=±0,5 %

1

2

3

4

5

6

7

8

9

72

Уровень в толуольной

колонне

от 0 до 100 см (ДР=10 кПа)

Преобразователь давления измерительный Sitrans P 7MF1564-3BAOO зав. №

AZB/A8176890

45743-10

g=±0,25 %

g=±0,7 %

g=±0,4 %

g=±1,1 %

Модуль 6ES7 331-

1KF02-OABO

№ SC-T2A01243

15772-11

g=±0,3 %

g=±0,5 %

73

Уровень продукта в сепараторе толуольной колонны

от 0 до 6 м

Уровнемер Optiflex 1300С зав. № F110000000113811

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-

1KF02-OABO

№ SC-T2A01243

15772-11

g=±0,3 %

g=±0,5 %

74

Уровень воды в сепараторе толуольной колонны

от 0 до 6 м

Уровнемер Optiflex 1300С зав. № F110000000113811

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-

1KF02-OABO

№ SC-T2A01243

15772-11

g=±0,3 %

g=±0,5 %

75

Уровень в мернике № 1 толуольной колонны

от 0 до 6 м

Уровнемер ультразвуковой SITRANS РгоЬе LU зав. № A6210604

29151-05

g=±0,15 %

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-

1KF02-OABO

№ SC-T2A01243

15772-11

g=±0,3 %

g=±0,5 %

76

Уровень в мернике № 2 толуольной колонны

от 0 до 6 м

Уровнемер ультразвуковой SITRANS Рrobe LU зав. №

PBD/A0220726

29151-05

g=±0,15 %

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-

1KF02-OABO

№ SC-T2A01243

15772-11

g=±0,3 %

g=±0,5 %

1

2

3

4

5

6

7

8

9

77

Расход питания на от

парную колонну

от 0 до 22 т/ч

Расходомер-счетчик массовый Sitrans F C Massflo модификации Mass MC 1/6000) зав.

№ 240020671/Х006

26031-03

S=±0,15 %

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-

1KF02-OABO

№ SC-T2A01243

15772-11

g=±0,3 %

g=±0,5 %

78

Уровень продукта в хранилище № 7 СБП (бензол для синтеза)

от 0 до 7,4 м

Уровнемер Optiflex 1300С зав. № 144635146030002

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-

1KF02-OABO

№ SC-T2A01243

15772-11

g=±0,3 %

g=±0,5 %

79

Уровень воды в хранилище № 7 СБП

от 0 до 7,4 м

Уровнемер Optiflex 1300С зав. № 144635146030002

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-

1KF02-OABO

№ SC-T2A01243

15772-11

g=±0,3 %

g=±0,5 %

80

Уровень продукта в хранилище № 8 СБП (сырой бензол)

от 0 до 7,4 м

Уровнемер Optiflex 1300С зав. № 144635146010013

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-

1KF02-OABO

№ SC-T2A01243

15772-11

g=±0,3 %

g=±0,5 %

81

Уровень воды в хранилище № 8 СБП

от 0 до 7,4 м

Уровнемер Optiflex 1300С зав. № 144635146010013

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-

1KF02-OABO

№ SC-T2A01243

15772-11

g=±0,3 %

g=±0,5 %

1

2

3

4

5

6

7

8

9

82

Уровень продукта в

хранилище № 9 СБП (присадка)

от 0 до 7,4 м

Уровнемер Optiflex 1300С зав. № 144635146010006

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-

1KF02-OABO

№ SC-T2A01243

15772-11

g=±0,3 %

g=±0,5 %

83

Уровень воды в хранилище № 9 СБП

от 0 до 7,4 м

Уровнемер Optiflex 1300С зав. № 144635146010006

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-

1KF02-OABO

№ SC-T2A01243

15772-11

g=±0,3 %

g=±0,5 %

84

Уровень продукта в хранилище № 10 СБП (сырой бензол)

от 0 до 7,4 м

Уровнемер Optiflex 1300С зав. № 144630460020002

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-

1KF02-OABO

№ SC-T2A01243

15772-11

g=±0,3 %

g=±0,5 %

85

Уровень воды в хранилище № 10 СБП

от 0 до 7,4 м

Уровнемер Optiflex 1300С зав. № 144630460020002

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-

1KF02-OABO

№ SC-T2A01243

15772-11

g=±0,3 %

g=±0,5 %

86

Расход глухого пара в подогреватель куба колонны сольвента

от 0 до 2 т/ч

Расходомер-счетчик вихревой объемный Yokogawa YEWFLO DY 050

зав. № S5L607165

17675-09

d=±1,0 %

-

g=±1,2 %

g=±1,3 %

Модуль 6ES7 331-

1KF02-OABO № SC-SDA00072

15772-11

g=±0,3 %

g=±0,5 %

1

2

3

4

5

6

7

8

9

87

Расход острого пара в куб колонны сольвента

от 0 до 2 т/ч

Расходомер-счетчик вихревой объемный Yokogawa YEWFLO

DY 050

зав. № S5L607168

17675-09

d=±1,0 %

-

g=±1,2 %

g=±1,3 %

Модуль 6ES7 331-1KF02-OABO № SC-SDA00072

15772-11

g=±0,3 %

g=±0,5 %

88

Давление глухого пара в подогреватель куба колонны сольвента

от 0 до 16 кгс/см²

Преобразователь давления измерительный EJA 530A зав. № 91L736345

14495-09

g=±0,25 %

g=±0,1%/10 ⁰C

g=±0,4 %

g=±1,0 %

Модуль 6ES7 331-1ЕГ02-ОАВО № SC-SDA00072

15772-11

g=±0,3 %

g=±0,5 %

89

Давление острого пара в куб колонны сольвента

от 0 до 16 кгс/см²

Преобразователь давления измерительный EJA 530A зав. № 91L632373

14495-09

g=±0,25 %

g=±0,1%/10 ⁰C

g=±0,4 %

g=±1,0 %

Модуль 6ES7 331-1ЕГ02-ОАВО № SC-SDA00072

15772-11

g=±0,3 %

g=±0,5 %

90

Давление в кубе колонны сольвента

от 0 до 1

кгс/см²

Преобразователь давления измерительный EJA 530A зав. № 91L736341

14495-09

g=±0,25 %

g=±0,1%/10 ⁰C

g=±0,4 %

g=±1,0 %

Модуль 6ES7 331-1ЕГ02-ОАВО № SC-SDA00072

15772-11

g=±0,3 %

g=±0,5 %

91

Давление внизу колонны сольвента

от 0 до 1

кгс/см²

Преобразователь давления измерительный EJA 530A зав. № 91L632349

14495-09

g=±0,25 %

g=±0,1%/10 ⁰C

g=±0,4 %

g=±1,0 %

Модуль 6ES7 331-1ЕГ02-ОАВО № SC-SDA00072

15772-11

g=±0,3 %

g=±0,5 %

1

2

3

4

5

6

7

8

9

92

Давление вверху ко

лонны сольвента

от 0 до 1

кгс/см²

Преобразователь давления измерительный EJA 530A зав. № 91L632366

14495-09

g=±0,25 %

g=±0,1%/10 ⁰C

g=±0,4 %

g=±1,0 %

Модуль 6ES7 331-1KF02-OABO № SC-SDA00072

15772-11

g=±0,3 %

g=±0,5 %

93

Давление после насоса № 18 (19) рефлюкса колонны сольвента

от 0 до 16 кгс/см²

Преобразователь давления измерительный EJA 530A зав. № 91L632378

14495-09

g=±0,25 %

g=±0,1%/10 ⁰C

g=±0,4 %

g=±1,0 %

Модуль 6ES7 331-1KF02-OABO № SC-SDA00072

15772-11

g=±0,3 %

g=±0,5 %

94

Уровень продукта в хранилище № 11 СБП (присадка)

от 0 до 7,4 м

Уровнемер Optiflex 1300С зав. № 144630460030001

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-1KF02-OABO № SC-SDA00072

15772-11

g=±0,3 %

g=±0,5 %

95

Уровень воды в хранилище № 11 СБП

от 0 до 7,4 м

Уровнемер Optiflex 1300С зав. № 144630460030001

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-1KF02-OABO № SC- SDA00072

15772-11

g=±0,3 %

g=±0,5 %

96

Уровень продукта в хранилище № 12 СБП (сырой бензол)

от 0 до 7,4 м

Уровнемер Optiflex 1300С зав. № 144630460120001

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-1KF02-OABO № SC-SDA00072

15772-11

g=±0,3 %

g=±0,5 %

1

2

3

4

5

6

7

8

9

97

Уровень воды в хранилище № 12 СБП

от 0 до 7,4 м

Уровнемер Optiflex

1300С зав. № 144630460120001

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-1KF02-OABO № SC- SDA00072

15772-11

g=±0,3 %

g=±0,5 %

98

Уровень продукта в хранилище № 13 СБП (сырой бензол II)

от 0 до 6,4 м

Уровнемер Optiflex 1300С зав. № 144635146010015

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-1KF02-OABO № SC-SDA00072

15772-11

g=±0,3 %

g=±0,5 %

99

Уровень воды в хранилище № 13 СБП

от 0 до 6.4 м

Уровнемер Optiflex 1300С зав. № 144635146010015

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-1KF02-OABO № SC- SDA00072

15772-11

g=±0,3 %

g=±0,5 %

100

Уровень продукта в хранилище № 14 СБП (сырой бензол II)

от 0 до 6,4 м

Уровнемер микроволновый SITRANS Рrobe LR 7ML5221-1AA17 зав. № PBD/A9030539

42885-09

Д=±10 мм

g=±0,3%/10 ⁰С

g=±0,3 %

g=±2,1 %

Модуль 6ES7 331-1KF02-OABO № SC-SDA00072

15772-11

g=±0,3 %

g=±0,5 %

101

Уровень воды в хранилище № 14 СБП

от 0 до 6.4 м

Уровнемер Optiflex 1300С зав. № 144630460030003

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-1KF02-OABO № SC- SDA00072

15772-11

g=±0,3 %

g=±0,5 %

1

2

3

4

5

6

7

8

9

102

Расход рефлюкса на

колонну сольвента

от 0 до 5 т/ч

Счетчик-расходомер массовый кориолисовый Rotamass RCCT 36 зав. № D1L600937

27054-09

d=±0,13 %

g=±0,05%/10 ⁰C

g=±0,3 %

g=±0,7 %

Модуль 6ES7 331-1KF02-OABO № SC-T2A01371

15772-11

g=±0,3 %

g=±0,5 %

103

Температура рефлюкса на колонну сольвента

от 0 до 180

°С

Счетчик-расходомер массовый кориолисовый (второй выход) Rotamass RCCT 36 зав. № D1L600937

27054-09

А=±(0,5+ +0,005|Т-20|) ⁰C

g=±0,05%/10 ⁰C

А=±(1,04+ +0,005|Т-20|) ⁰C

А=±(2,4+ +0,005|Т-20|) ⁰C

Модуль 6ES7 331-

1KF02-OABO № SC-T2A01371

15772-11

g=±0,3 %

g=±0,5 %

104

Уровень в кубе колон

ны сольвента

от 0 до 10 м

(АР=100 кПа)

Преобразователь давления измерительный EJA 110A зав. № 91L632322

14495-09

g=±0,25 %

g=±0,1%/10 ⁰C

g=±0,4 %

g=±1,0 %

Модуль 6ES7 331-

1KF02-OABO № SC-T2A01371

15772-11

g=±0,3 %

g=±0,5 %

105

Уровень в колонне сольвента

от 0 до 100 см (АР=10 кПа)

Преобразователь давления измерительный EJA 110A зав. № 91L632321

14495-09

g=±0,25 %

g=±0,1%/10 ⁰C

g=±0,4 %

g=±1,0 %

Модуль 6ES7 331-

1KF02-OABO № SC-T2A01371

15772-11

g=±0,3 %

g=±0,5 %

106

Уровень продукта в сепараторе колонны сольвента

от 0 до 6 м

Уровнемер Optiflex 1300С зав. № F110000000113993

45408-10

А=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-

1KF02-OABO № SC-T2A01371

15772-11

g=±0,3 %

g=±0,5 %

1

2

3

4

5

6

7

8

9

107

Уровень воды в сепа

раторе колонны сольвента

от 0 до 6 м

Уровнемер Optiflex 1300С зав. № F110000000113993

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-1KF02-OABO № SC-T2A01371

15772-11

g=±0,3 %

g=±0,5 %

108

Уровень в мернике № 1 колонны сольвента

от 0 до 6 м

Уровнемер ультразвуковой SITRANS РгоЬе LU зав. № A6210749

29151-05

g=±0,15 %

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-1KF02-OABO № SC-T2A01371

15772-11

g=±0,3 %

g=±0,5 %

109

Уровень в мернике № 2 колонны сольвента

от 0 до 6 м

Уровнемер ультразвуковой SITRANS РгоЬе LU зав. №

PBD/A0220721

29151-05

g=±0,15 %

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-1KF02-OABO № SC-T2A01371

15772-11

g=±0,3 %

g=±0,5 %

110

Уровень продукта в хранилище № 15 СБП (тяжелый бензол)

от 0 до 6.4 м

Уровнемер Optiflex 1300С зав. № F110000000113995

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-1KF02-OABO № SC- Т2А01371

15772-11

g=±0,3 %

g=±0,5 %

111

Уровень воды в хранилище № 15 СБП

от 0 до 6.4 м

Уровнемер Optiflex 1300С зав. № F110000000113995

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-

1KF02-OABO № SC- Т2А01371

15772-11

g=±0,3 %

g=±0,5 %

1

2

3

4

5

6

7

8

9

112

Уровень продукта в

хранилище № 16 СБП

от 0 до 6.4 м

Уровнемер Optiflex 1300С зав. № 144635146010007

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-1ЕГ02-ОАВО № SC- Т2А01371

15772-11

g=±0,3 %

g=±0,5 %

113

Уровень воды в храни

лище № 16 СБП

от 0 до 6.4 м

Уровнемер Optiflex 1300С зав. № 144635146010007

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-1ЕГ02-ОАВО № SC- Т2А01371

15772-11

g=±0,3 %

g=±0,5 %

114

Уровень продукта в хранилище № 17 СБП (кубовые остатки)

от 0 до 6.4 м

Уровнемер Optiflex 1300С зав. № 144635146010014

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-1ЕГ02-ОАВО № SC- Т2А01371

15772-11

g=±0,3 %

g=±0,5 %

115

Температура в шкафу

AZG084.1

от 0 до 50 °С

Т ермопреобразователь сопротивления ТСМ Метран-24З зав. № 368457

19983-07

D=±(0,25+

+0,0035|t|) ⁰С

-

D=±(0,4+

+0,0035|t|) ⁰C

D=±(0,8+ +0,0035|t|) ⁰C

Модуль 6ES7 331-1ЕГ02-ОАВО № SC- Т2А01371

15772-11

g=±0,3 %

g=±0,5 %

116

Уровень продукта в хранилище № 18 СБП

от 0 до 6.4 м

Уровнемер Optiflex 1300С зав. № 144635146030003

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-1ЕГ02-ОАВО № SC- Т2А01371

15772-11

g=±0,3 %

g=±0,5 %

117

Уровень воды в хранилище № 18 СБП

от 0 до 6.4 м

Уровнемер Optiflex 1300С зав. № 144635146030003

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-1ЕГ02-ОАВО № SC- Т2А01371

15772-11

g=±0,3 %

g=±0,5 %

1

2

3

4

5

6

7

8

9

118

Температура паров в кубе отпарки щелочных вод

от 0 до 600 °С

Т ермопреобразователь с унифициро-ванным выходным сигналом ТХАУ зав. № 007

18847-05

g=±0,5 %

g=±0,2%/10 ⁰С

Д=±4,8 ⁰С

Д=±15⁰С

Модуль 6ES7 331-1KF02-OABO № SC-T2A00953

15772-11

g=±0,3 %

g=±0,5 %

119

Давление в кубе отпарки щелочных вод

от 0 до 16 кгс/см²

Преобразователь давления измерительный EJA 530A зав. № 91L632395

14495-09

g=±0,25 %

g=±0,1%/10 ⁰C

g=±0,4 %

g=±1,0 %

Модуль 6ES7 331-1KF02-OABO № SC-T2A00953

15772-11

g=±0,3 %

g=±0,5 %

120

Уровень в кубе отпарки щелочных вод

от 0 до 6 м

Уровнемер Optiflex 1300С зав. № F110000000113991

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-1KF02-OABO № SC-T2A00953

15772-11

g=±0,3 %

g=±0,5 %

121

Уровень продукта в хранилище № 1 склада реактивов (кислота)

от 0 до 8 м

Уровнемер ультразвуковой SITRANS РгоЬе

LU зав. № V0310183

29151-05

g=±0,15 %

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-1KF02-OABO № SC-T2A00953

15772-11

g=±0,3 %

g=±0,5 %

122

Уровень продукта в хранилище № 2 склада реактивов (щелочная вода)

от 0 до 8 м

Уровнемер Optiflex 1300С зав. № F110000000121760

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-

1KF02-OABO № SC-T2A00953

15772-11

g=±0,3 %

g=±0,5 %

1

2

3

4

5

6

7

8

9

123

Уровень продукта в хранилище № 3 склада реактивов (кислота)

от 0 до 6 м

Уровнемер микроволновый SITRANS РгоЬе LR 7ML5221-1AA17 зав. № PBDM.0220725

42885-09

Д=±10 мм

g=±0,3%/10 ⁰С

g=±0,3 %

g=±2,1 %

Модуль 6ES7 331-1ЕГ02-ОАВО № SC-Т2А00953

15772-11

g=±0,3 %

g=±0,5 %

124

Уровень продукта в хранилище № 4 склада реактивов (кислота)

от 0 до 6 м

Уровнемер ультразвуковой SITRANS РгоЬе LU зав. №

PBD/A0220724

29151-05

g=±0,15 %

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-

1ЕГ02-ОАВО № SC-Т2А00953

15772-11

g=±0,3 %

g=±0,5 %

125

Уровень продукта в хранилище № 5 склада реактивов (мытый бензол)

от 0 до 6 м

Уровнемер Optiflex 1300С зав. № F110000000121759

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-

1ЕГ02-ОАВО № SC-Т2А00953

15772-11

g=±0,3 %

g=±0,5 %

126

Давление острого пара в куб отпарной колонны

от 0 до 16 кгс/см²

Преобразователь давления измерительный EJA 530A зав. № 91L632393

14495-09

g=±0,25 %

g=±0,1%/10 ⁰C

g=±0,4 %

g=±1,0 %

Модуль 6ES7 331-

1ЕГ02-ОАВО № SC-Т2А00953

15772-11

g=±0,3 %

g=±0,5 %

127

Давление пара в испаритель отпарной колонны

от 0 до 16

кгс/см²

Преобразователь давления измерительный EJA 530A зав. № 91L632383

14495-09

g=±0,25 %

g=±0,1%/10 ⁰C

g=±0,4 %

g=±1,0 %

Модуль 6ES7 331-

1ЕГ02-ОАВО № SC-Т2А00953

15772-11

g=±0,3 %

g=±0,5 %

1

2

3

4

5

6

7

8

9

128

Давление в кубе отпарной колонны

от 0 до 16 кгс/см²

Преобразователь давления измерительный EJA 530A зав. № 91L632403

14495-09

g=±0,25 %

g=±0,1%/10 ⁰C

g=±0,4 %

g=±1,0 %

Модуль 6ES7 331-

1КБ02-ОАВО

№ SC-Т2А00953

15772-11

g=±0,3 %

g=±0,5 %

129

Давление внизу отпар

ной колонны

от 0 до 1

кгс/см²

Преобразователь давления измерительный EJA 530A зав. № 91L632343

14495-09

g=±0,25 %

g=±0,1%/10 ⁰C

g=±0,4 %

g=±1,0 %

Модуль 6ES7 331-

1КБ02-ОАВО

№ SC-Т2А00953

15772-11

g=±0,3 %

g=±0,5 %

130

Давление вверху от

парной колонны

от 0 до 1

кгс/см²

Преобразователь давления измерительный EJA 530A зав. № 91L632345

14495-09

g=±0,25 %

g=±0,1%/10 ⁰C

g=±0,4 %

g=±1,0 %

Модуль 6ES7 331-

1КБ02-ОАВО

№ SC-Т2А00953

15772-11

g=±0,3 %

g=±0,5 %

131

Давление после насоса № 10 (11) питания отпарной колонны

от 0 до 16 кгс/см²

Преобразователь давления измерительный EJA 530A зав. № 91L632398

14495-09

g=±0,25 %

g=±0,1%/10 ⁰C

g=±0,4 %

g=±1,0 %

Модуль 6ES7 331-

1КБ02-ОАВО

№ SC-Т2А00953

15772-11

g=±0,3 %

g=±0,5 %

132

Расход рефлюкса на отпарную колонну

от 0 до 5 т/ч

Счетчик-расходомер массовый кориолисовый Rotamass RCCT 36 зав. № D1L600936

27054-09

d=±0,13 %

g=±0,05%/10 ⁰C

g=±0,3 %

g=±0,7 %

Модуль 6ES7 331-

1КБ02-ОАВО

№ SC-Т2А00953

15772-11

g=±0,3 %

g=±0,5 %

1

2

3

4

5

6

7

8

9

133

Температура рефлюкса

на отпарную колонну

от 0 до 180

°С

Счетчик-расходомер массовый кориолисовый (второй выход) Rotamass RCCT 36 зав. № D1L600936

27054-09

Д=±(0,5+

+0,005|Т-20|) ⁰C

g=±0,05%/10 ⁰C

Д=±(1,04+ +0,005|Т-20|) ⁰C

Д=±(2,5+ +0,005|Т-20|) ⁰C

Модуль 6ES7 331-1ЕГ02-ОАВО № SC-Т2А00953

15772-11

g=±0,3 %

g=±0,5 %

134

Уровень продукта в хранилище № 19 СБП (сольвент)

от 0 до 6.4 м

Уровнемер Optiflex 1300С зав. № 144635146010008

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-1ЕГ02-ОАВО № SC- Т2А00953

15772-11

g=±0,3 %

g=±0,5 %

135

Уровень воды в храни

лище № 19 СБП

от 0 до 6.4 м

Уровнемер Optiflex 1300С зав. № 144635146010008

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-1ЕГ02-ОАВО № SC- Т2А00953

15772-11

g=±0,3 %

g=±0,5 %

136

Уровень продукта в хранилище № 20 СБП

от 0 до 6.4 м

Уровнемер Optiflex 1300С зав. № 144635146010003

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-1ЕГ02-ОАВО № SC- Т2А00953

15772-11

g=±0,3 %

g=±0,5 %

137

Уровень воды в храни

лище № 20 СБП

от 0 до 6.4 м

Уровнемер Optiflex 1300С зав. № 144635146010003

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-1ЕГ02-ОАВО № SC- Т2А00953

15772-11

g=±0,3 %

g=±0,5 %

1

2

3

4

5

6

7

8

9

138

Уровень продукта в хранилище № 21 СБП (толуол)

от 0 до 6.4 м

Уровнемер Optiflex 1300С зав. № 144635146010005

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-1ЕГ02-ОАВО № SC- Т2А00953

15772-11

g=±0,3 %

g=±0,5 %

139

Уровень воды в хранилище № 21 СБП

от 0 до 6.4 м

Уровнемер Optiflex 1300С зав. № 144635146010005

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-1ЕГ02-ОАВО № SC- Т2А00953

15772-11

g=±0,3 %

g=±0,5 %

140

Уровень продукта в хранилище № 22 СБП

от 0 до 6.4 м

Уровнемер Optiflex 1300С зав. № 144635146010010

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-1ЕГ02-ОАВО № SC- Т2А00953

15772-11

g=±0,3 %

g=±0,5 %

141

Уровень воды в хранилище № 22 СБП

от 0 до 6.4 м

Уровнемер Optiflex 1300С зав. № 144635146010010

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-1ЕГ02-ОАВО № SC- Т2А00953

15772-11

g=±0,3 %

g=±0,5 %

142

Уровень щелочной воды в хранилище № 5 склада реактивов

от 0 до 6 м

Уровнемер Optiflex 1300С зав. № 144635146010002

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-1ЕГ02-ОАВО № SC-Т2А01257

15772-11

g=±0,3 %

g=±0,5 %

143

Уровень продукта в хранилище № 6 склада реактивов (мытый бензол)

от 0 до 6 м

Уровнемер Optiflex 1300С зав. № F110000000130904

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-1ЕГ02-ОАВО № SC-Т2А01257

15772-11

g=±0,3 %

g=±0,5 %

1

2

3

4

5

6

7

8

9

144

Уровень щелочной во

ды в хранилище № 6 склада реактивов

от 0 до 6 м

Уровнемер Optiflex 1300С зав. № F110000000130904

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-1KF02-OABO № SC-T2A01257

15772-11

g=±0,3 %

g=±0,5 %

145

Уровень продукта в хранилище № 7 склада реактивов (крепкая щелочь)

от 0 до 6 м

Уровнемер Optiflex 1300С зав. № F110000000113992

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-

1KF02-OABO № SC-T2A01257

15772-11

g=±0,3 %

g=±0,5 %

146

Уровень продукта в хранилище № 8 склада реактивов (крепкая щелочь)

от 0 до 6 м

Уровнемер Optiflex 1300С зав. № F110000000113994

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-

1KF02-OABO № SC-T2A01257

15772-11

g=±0,3 %

g=±0,5 %

147

Уровень в сборнике стоков

от 0 до 6 м

Уровнемер ультразвуковой SITRANS РгоЬе LU зав. №

PBD/A9030894

29151-05

g=±0,15 %

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-

1KF02-OABO № SC-T2A01257

15772-11

g=±0,3 %

g=±0,5 %

148

Расход питания на колонну синтеза (мытый бензол)

от 0 до 22 т/ч

Расходомер-счетчик массовый Sitrans F C Massflo модификации Mass MC 1/6000) зав. № 000485795/Х002

26031-03

S=±0,15 %

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-

1KF02-OABO

№ SC-T2A01257

15772-11

g=±0,3 %

g=±0,5 %

1

2

3

4

5

6

7

8

9

149

Давление паров в сепараторе колонны синтеза

от 0 до 1

кгс/см²

Преобразователь давления измерительный EJA 530A зав. № 91L632363

14495-09

g=±0,25 %

g=±0,1%/10 ⁰C

g=±0,4 %

g=±1,0 %

Модуль 6ES7 331-

1KF02-OABO

№ SC-T2A01257

15772-11

g=±0,3 %

g=±0,5 %

150

Уровень в отпарной колонне

от 0 до 100

см

(АР=10 кПа)

Преобразователь давления измерительный Sitrans P 7MF1564-3BAOO зав. №

AZB/T2166958

45743-10

g=±0,25 %

g=±0,7 %

g=±0,4 %

g=±1.0 %

Модуль 6ES7 331-

1KF02-OABO

№ SC-T2A01257

15772-11

g=±0,3 %

g=±0,5 %

151

Уровень в кубе отпарной колонны

от 0 до 10 м

(АР=100 кПа)

Преобразователь давления измерительный EJA 110A зав. № 91L632326

14495-09

g=±0,25 %

g=±0,1%/10 ⁰C

g=±0,4 %

g=±1,0 %

Модуль 6ES7 331-

1KF02-OABO

№ SC-T2A01257

15772-11

g=±0,3 %

g=±0,5 %

152

Уровень продукта в сепараторе отпарной колонны

от 0 до 6 м

Уровнемер Optiflex 1300С зав. № 144635146030004

45408-10

А=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-

1KF02-OABO

№ SC-T2A01257

15772-11

g=±0,3 %

g=±0,5 %

153

Уровень воды в сепараторе отпарной колонны

от 0 до 6 м

Уровнемер Optiflex 1300С зав. № 144635146030004

45408-10

А=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-

1KF02-OABO

№ SC-T2A01257

15772-11

g=±0,3 %

g=±0,5 %

1

2

3

4

5

6

7

8

9

154

Расход питания на бензольную колонну (отпаренная БТКС)

от 0 до 22 т/ч

Расходомер-счетчик массовый Sitrans F C Massflo модификации Mass MC 1/6000) зав.

№ 240020671/Х004

26031-03

S=±0,15 %

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-1KF02-OABO № SC-T2A01257

15772-11

g=±0,3 %

g=±0,5 %

155

Расход рефлюкса на бензольную колонну

(отпаренная БТКС)

от 0 до 8 т/ч

Расходомер-счетчик массовый Sitrans F C Massflo модификации Mass MC 1/6000) зав. № 240020671/Х003

26031-03

S=±0,15 %

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-

1KF02-OABO № SC-T2A01257

15772-11

g=±0,3 %

g=±0,5 %

156

Расход пара в подогре

ватели бензольной ко

лонны

от 0 до 5 т/ч

Расходомер-счетчик вихревой объемный Yokogawa YEWFLO

DY 080

зав. № S5L607163

17675-09

d=±1,0 %

-

g=±1,2 %

g=±1,3 %

Модуль 6ES7 331-

1KF02-OABO № SC-T2A01257

15772-11

g=±0,3 %

g=±0,5 %

157

Давление внизу бен

зольной колонны

от 0 до 1

кгс/см²

Преобразователь давления измерительный EJA 530A зав. № 91L632357

14495-09

g=±0,25 %

g=±0,1%/10 ⁰C

g=±0,4 %

g=±1,0 %

Модуль 6ES7 331-

1KF02-OABO № SC-T2A01257

15772-11

g=±0,3 %

g=±0,5 %

1

2

3

4

5

6

7

8

9

158

Уровень продукта в хранилище № 23 СБП (толуол)

от 0 до 7,4 м

Уровнемер Optiflex 1300С зав. № 144635146010001

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-1ЕГ02-ОАВО № SC- Т2А01257

15772-11

g=±0,3 %

g=±0,5 %

159

Уровень воды в хранилище № 23 СБП

от 0 до 7,4 м

Уровнемер Optiflex 1300С зав. № 144635146030001

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-1ЕГ02-ОАВО № SC- Т2А01257

15772-11

g=±0,3 %

g=±0,5 %

160

Уровень продукта в хранилище № 24 СБП

от 0 до 6.4 м

Уровнемер Optiflex 1300С зав. № 144635146010004

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-1ЕГ02-ОАВО № SC- Т2А01257

15772-11

g=±0,3 %

g=±0,5 %

161

Уровень воды в хранилище № 24 СБП

от 0 до 6.4 м

Уровнемер Optiflex 1300С зав. № 144635146010004

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-1ЕГ02-ОАВО № SC- Т2А01257

15772-11

g=±0,3 %

g=±0,5 %

162

Уровень продукта в хранилище № 25 СБП (толуол)

от 0 до 6.4 м

Уровнемер Optiflex 1300С зав. № 144635146010009

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-1ЕГ02-ОАВО № SC- Т2А01257

15772-11

g=±0,3 %

g=±0,5 %

163

Уровень воды в хранилище № 25 СБП

от 0 до 6.4 м

Уровнемер Optiflex 1300С зав. № 144635146010009

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-1ЕГ02-ОАВО № SC- Т2А01257

15772-11

g=±0,3 %

g=±0,5 %

1

2

3

4

5

6

7

8

9

164

Уровень продукта в хранилище № 27 СБП (толуол)

от 0 до 6.4 м

Уровнемер Optiflex 1300С зав. № 144635146010105

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-1ЕГ02-ОАВО № SC- Т2А01257

15772-11

g=±0,3 %

g=±0,5 %

165

Уровень воды в храни

лище № 27 СБП

от 0 до 6.4 м

Уровнемер Optiflex 1300С зав. № 144635146010105

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-1ЕГ02-ОАВО № SC- Т2А01257

15772-11

g=±0,3 %

g=±0,5 %

166

Давление паров в сепараторе толуольной колонны

от 0 до 1

кгс/см²

Преобразователь давления измерительный EJA 530A зав. № 91L632346

14495-09

g=±0,25 %

g=±0,1%/10 ⁰C

g=±0,4 %

g=±1,0 %

Модуль 6ES7 331-1ЕГ02-ОАВО № SC-Т2А01247

15772-11

g=±0,3 %

g=±0,5 %

167

Давление паров в сепараторе колонне сольвента

от 0 до 1

кгс/см²

Преобразователь давления измерительный EJA 530A зав. № 91L632359

14495-09

g=±0,25 %

g=±0,1%/10 ⁰C

g=±0,4 %

g=±1,0 %

Модуль 6ES7 331-1ЕГ02-ОАВО № SC-Т2А01247

15772-11

g=±0,3 %

g=±0,5 %

168

Давление паров в сепараторе № 2 колонны редистилляции

от 0 до 1

кгс/см²

Преобразователь давления измерительный EJA 530A зав. № 91L632405

14495-09

g=±0,25 %

g=±0,1%/10 ⁰C

g=±0,4 %

g=±1,0 %

Модуль 6ES7 331-1ЕГ02-ОАВО № SC-Т2А01247

15772-11

g=±0,3 %

g=±0,5 %

1

2

3

4

5

6

7

8

9

169

Уровень продукта в сепараторе № 2 колонны редистилляции

от 0 до 6 м

Уровнемер Optiflex 1300С зав. № 144630460020001

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-

1KF02-OABO № SC-T2A01247

15772-11

g=±0,3 %

g=±0,5 %

170

Уровень воды в сепараторе № 2 колонны редистилляции

от 0 до 6 м

Уровнемер Optiflex 1300С зав. № 144630460020001

45408-10

Д=±3 мм

-

g=±0,3 %

g=±0,6 %

Модуль 6ES7 331-

1KF02-OABO № SC-T2A01247

15772-11

g=±0,3 %

g=±0,5 %

171

Давление вверху бензольной колонны

от 0 до 1

кгс/см²

Преобразователь давления измерительный EJA 530A зав. № 91L632348

14495-09

g=±0,25 %

g=±0,1%/10 ⁰C

g=±0,4 %

g=±1,0 %

Модуль 6ES7 331-

1KF02-OABO № SC-T2A01247

15772-11

g=±0,3 %

g=±0,5 %

172

Давление после насоса № 7 (8) питания бензольной колонны

от 0 до 16

кгс/см²

Преобразователь давления измерительный EJA 530A зав. № 91L632402

14495-09

g=±0,25 %

g=±0,1%/10 ⁰C

g=±0,4 %

g=±1,0 %

Модуль 6ES7 331-

1KF02-OABO № SC-T2A01247

15772-11

g=±0,3 %

g=±0,5 %

173

Давление после насоса № 8 (9) рефлюкса бензольной колонны

от 0 до 16

кгс/см²

Преобразователь давления измерительный EJA 530A зав. № 91L6323

14495-09

g=±0,25 %

g=±0,1%/10 ⁰C

g=±0,4 %

g=±1,0 %

Модуль 6ES7 331-

1KF02-OABO № SC-T2A01247

15772-11

g=±0,3 %

g=±0,5 %

1

2

3

4

5

6

7

8

9

174

Давление в сепараторе

бензольной колонны

от 0 до 1

кгс/см²

Преобразователь давления измерительный EJA 530A зав. № 91L632369

14495-09

g=±0,25 %

g=±0,1%/10 ⁰C

g=±0,4 %

g=±1,0 %

Модуль 6ES7 331-1KF02-OABO № SC-T2A01247

15772-11

g=±0,3 %

g=±0,5 %

175

Давление в мернике №

1 бензольной колонны

от 0 до 1

кгс/см²

Преобразователь давления измерительный EJA 530A зав. № 91L632360

14495-09

g=±0,25 %

g=±0,1%/10 ⁰C

g=±0,4 %

g=±1,0 %

Модуль 6ES7 331-

1KF02-OABO № SC-T2A01247

15772-11

g=±0,3 %

g=±0,5 %

176

Давление в мернике №

2 бензольной колонны

от 0 до 1

кгс/см²

Преобразователь давления измерительный EJA 530A зав. № 91L632351

14495-09

g=±0,25 %

g=±0,1%/10 ⁰C

g=±0,4 %

g=±1,0 %

Модуль 6ES7 331-

1KF02-OABO № SC-T2A01247

15772-11

g=±0,3 %

g=±0,5 %

177

Давление пара на подогреватели бензольной колонны

от 0 до 16 кгс/см²

Преобразователь давления измерительный EJA 530A зав. № 91L632371

14495-09

g=±0,25 %

g=±0,1%/10 ⁰C

g=±0,4 %

g=±1,0 %

Модуль 6ES7 331-

1KF02-OABO № SC-T2A01247

15772-11

g=±0,3 %

g=±0,5 %

178

Уровень в бензольной колонне

от 0 до 100 см (ДР=10 кПа)

Преобразователь давления измерительный Sitrans P 7MF1564-3BAOO зав. №

AZB/AD181094

45743-10

g=±0,25 %

g=±0,7 %

g=±0,4 %

g=±1,0 %

Модуль 6ES7 331-

1KF02-OABO

№ SC-T2A01247

15772-11

g=±0,3 %

g=±0,5 %

1

2

3

4

5

6

7

8

9

179

Температура технической воды

от 0 до 180

°С

Термометр сопротивления ТСМ-1293 зав. № 150

40163-08

A=±(l0,6+0,01|t|) ⁰С
