Наименование

Количество

АРМ машиниста котлов

2 шт.

Контроллер программируемый SIMATIC S7-300

1 шт.

РИЦ163.00-П5 ЕВРАЗ КОКС СИБИРЬ - филиал ОАО «ЕВРАЗ ЗСМК» Специализированный энергоремонтный цех Коксовый цех Автоматизированная система управления технологическим процессом камеры № 14 установки сухого тушения кокса № 4. Котел-утилизатор и разгрузочное устройство. Описание информационного обеспечения

1 экз.

РИЦ163.00-ПА ЕВРАЗ КОКС СИБИРЬ - филиал ОАО «ЕВРАЗ ЗСМК» Специализированный энергоремонтный цех Коксовый цех Автоматизированная система управления технологическим процессом камеры № 14 установки сухого тушения кокса № 4. Котел-утилизатор и разгрузочное устройство. Описание программного обеспечения

1 экз.

РИЦ250.00-ИЭ.01 ОАО «ЕВРАЗ ЗСМК». Коксохимическое производство. Специализированный энергоремонтный цех. Коксовый цех. Модернизация АСУТП котлов-утилизаторов и разгрузочных устройств блоков №10-14 установки сухого тушения кокса № 4. Инструкция по эксплуатации для технологического персонала

1 экз.

РИЦ250.00-ИЭ.02 ОАО «ЕВРАЗ ЗСМК». Коксохимическое производство. Специализированный энергоремонтный цех. Коксовый цех. Модернизация АСУТП котлов-утилизаторов и разгрузочных устройств блоков №10-14 установки сухого тушения кокса № 4. Инструкция по эксплуатации для обслуживающего персонала

1 экз.

Система измерительно-управляющая котла-утилизатора № 14 установки сухого тушения кокса № 4 Коксохимического производства АО «ЕВРАЗ ЗСМК». Паспорт.

1 экз.

МП РИЦ163-16 Система измерительно-управляющая котла-утилизатора № 14 установки сухого тушения кокса № 4 Коксохимического производства АО «ЕВРАЗ ЗСМК». Методика поверки.

1 экз.

Наименования характеристики

Значение

Параметры электрического питания:

- напряжение переменного тока, В

220±22

- частота переменного тока, Гц

50/60

- напряжение постоянного тока, В

24±2,4

Наименования характеристики

Значение

Параметры выходных сигналов с первичных измерительных преобразователей:

• - электрический ток (по ГОСТ 26.011-80), мА

• - сигналы с термопреобразователей сопротивления, Ом

• - сигналы с термопар, мВ

от 4 до 20 по ГОСТ 6651-2009 по ГОСТ Р 8.585-2001

Параметры входных сигналов модулей ввода аналоговых сигналов контроллера (модуль 6ES7 331-7KF02-0AB0):

• - сигнал с термопар с характеристикой преобразования ХА (К) по

ГОСТ Р 8.585-2001, мВ

• - сигнал с термопар с характеристикой преобразования ХК (L) по

ГОСТ Р 8.585-2001, мВ

• - сигнал с ТС с НСХ по ГОСТ 6651-2009, Ом

• - электрический ток (по ГОСТ 26.011-80), мА

от -1,52 до +45,12

от -2,43 до +49,11 от 0 до +71,3

от 4 до 20

Информационный обмен между измерительными и комплексными компонентами ИУС осуществляется по кабелям и проводам с маркировкой:

• - для СИ с токовым выходным сигналом и с термопреобразователей сопротивления

• - для термоэлектрических преобразователей

КВВГЭнг

термоэлектродным (компенсационным)

проводам

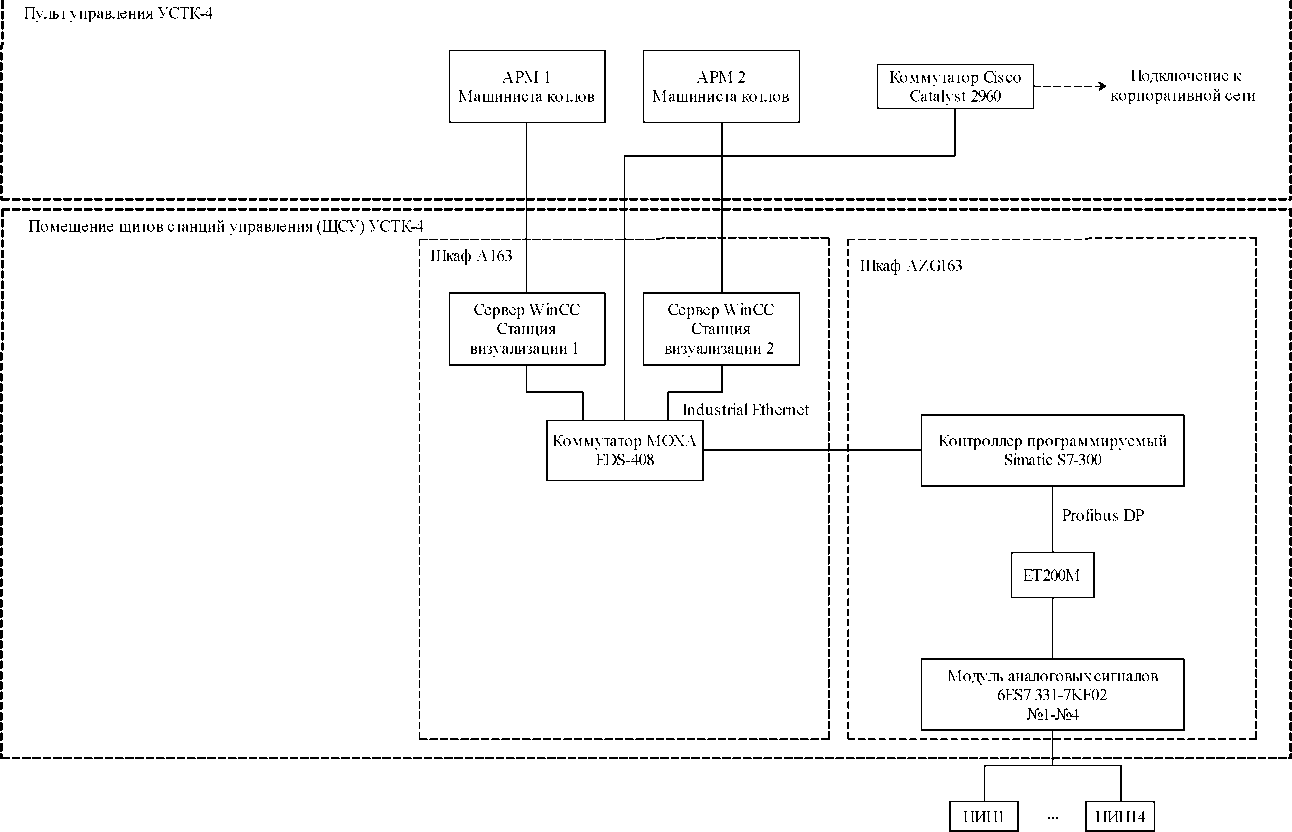

Информационный обмен между компонентами среднего и верхнего уровней ИУС осуществляется посредством промышленных информационных сетей на основе протоколов:

• - для связи модулей ввода аналоговых сигналов с центральным управляющим устройством контроллера программируемого SIMATIC S7-300

• - для связи контроллера программируемого SIMATIC S7-300 с АРМ

Profibus DP Industrial Ethernet

Климатические условия эксплуатации

определены документацией компонентов ИУС

Средний срок службы, лет, не менее

8

Таблица 3 - М

етрологические характеристики

№ ИК

Наименование ИК

Диапазон измерений физической величины, ед. измерений

СИ входящие в состав ИК ИУС

Границы допускаемой основной погрешности ИК

Границы допускаемой погрешности ИК в рабочих условиях

Наименование, тип СИ

Госреестр

№

Пределы допускаемой основной погрешности компонента ИК

Пределы допускаемой дополнительной погрешности компонента ИК

1

2

3

4

5

6

7

8

9

1

Температура кокса в разгрузочном рукаве

от -40

до +600 °С

Датчик температуры КТХК

57177-14

А=±2,50 °С от -40 до

+360 °С

А=±(0,7+0,005Ч) °С свыше +360 °С

-

А=±6,98 °С от -40 до +360 °C

А=±(5,18+0,005Ч) °C свыше +360 °С

А=±14,02 °C от -40 до +360 °C

А=±(12,22+0,005Ч) °C свыше +360 °C

Модуль ввода аналоговых сигналов SM 331 мод.: 6ES7 331 7KF02 0AB0 контроллера программируемого

Simatic S7-300

(далее - 6ES7 331-7KF02-0AB0)

15772-11

Y=±0,7 %

Y=±1,1 %

2

Температура перегретого пара

от -40

до +600 °С

Преобразователь термоэлектрический ТХК "Метран-200", мод. ТХК Метран-202

19984-00

А=±3,25 °С от -40 до

+300 °С

А=±3,50 °С от +300 до +400 °С

А=±4,20 °С от +400 до

+500 °С

А=±4,80 °С от +500 до

+600 °С

-

А=±7,73 °С от -40 до +300 °С

А=±7,98 °С от +300 до +400 °С

А=±8,68 °С от +400 до +500 °С

А=±9,28 °С от +500 до +600 °C

А=±14,77 °C от -40 до +300 °C

А=±15,02 °C от +300 до +400 °C

А=±15,72 °C от +400 до +500 °C

А=±16,32 °C от +500 до +600 °C

6ES7 331-7KF02-0AB0

15772-11

Y=±0,7 %

Y=±1,1 %

3

Температура циркулирующих газов перед котлом

от -40

до +1100 °С

Датчик температуры КТХА

19985-00

А=±1,1 °С от -40 до +275 °С

А=±(0,004Ч) °C свыше +275 °С

-

А=±9,08 °С от -40 до +275 °C

А=±(7,98+0,004Ч) °C свыше +275 °C

А=±21,62 °C от -40 до +275 °C

А=±(20,52+0,004Ч) °C свыше +275 °C

6ES7 331-7KF02-0AB0

15772-11

Y=±0,7 %

Y=±1,1 %

4

Массовый расход перегретого пара

от 0 до 32 т/ч

Преобразователь давления измерительный Sitrans P DSIII 7MF4433

45743-10

у=±(0,0029ж+0,071) %

y=±(0,08-к+0,1) %

■у=±(0,0029-к+1,5) %

у=±(0,08-к+1,7) %

6ES7 331-7KF02-0AB0

15772-11

Y=±0,5 %

Y=±0,7 %

5

Массовый расход питательной воды

от 0 до 40 т/ч

Датчик давления Метран-150, мод. 150CD

32854-13

Y=±0,2 %

у=±(0,02+0,03^к) %

у=±1,1 %

у=±(1,4+0,03-к) %

6ES7 331-7KF02-0AB0

15772-11

Y=±0,5 %

Y=±0,7 %

6

Массовый расход циркулирующей воды

от 0 до 250 т/ч

Датчик давления Метран-150, мод. 150CD

32854-13

Y=±0,2 %

у=±(0,02+0,03^к) %

у=±1,7 %

у=±(1,9+0,03-к) %

6ES7 331-7KF02-0AB0

15772-11

Y=±0,5 %

Y=±0,7 %

1

2

3

4

5

6

7

8

9

7

Уровень воды в

барабане т. 1

±315 мм. вод. ст.

Датчик давления Метран-150, мод. 150CD

45743-10

у=±0,2 %

Y=±(0,05+0,06-r) %

у=±0,6 %

у=±(1+0,06-к) %

6ES7 331-7KF02-0AB0

15772-11

у=±0,5 %

у=±0,7 %

8

Уровень воды в барабане т.2

±315 мм. вод. ст.

Датчик давления Метран-150, мод. 150CD

45743-10

у=±0,2 %

Y=±(0,05+0,06-r) %

у=±0,6 %

у=±(1+0,06-к) %

6ES7 331-7KF02-0AB0

15772-11

у=±0,5 %

у=±0,7 %

9

Давление перегретого пара

от 0 до 60 кгс/см²

Датчики давления Метран-55

18375-08

Y=±0,25 %

-

у=±0,6 %

Y=±0,9 %

6ES7 331-7KF02-0AB0

15772-11

у=±0,5 %

у=±0,7 %

10

Давление питательной воды к котлу-утилизатору

от 0 до

100 кгс/см2

Преобразователь давления измерительный Sitrans P DSIII 7MF4033

45743-10

у=±(0,0029-к+0,071) %

■у=±(0,08-к+0,1) %

у=±(0,0029ж+0,5) %

у=±(0,08ж+0,8) %

6ES7 331-7KF02-0AB0

15772-11

у=±0,5 %

у=±0,7 %

11

Разряжение циркулирующих газов перед котлом

от -100 до 0 мм. вод. ст.

Датчик давления Метран-150, мод. 150CD

45743-10

у=±0,2 %

Y=±(0,05+0,06-r) %

у=±0,6 %

у=±(1+0,06-к) %

6ES7 331-7KF02-0AB0

15772-11

у=±0,5 %

у=±0,7 %

12

Разряжение циркулирующих газов перед дымососом

от -400 до 0 мм. вод. ст.

Датчик давления Метран-150, мод. 150CD

45743-10

у=±0,2 %

Y=±(0,05+0,06-r) %

у=±0,6 %

у=±(1+0,06-к) %

6ES7 331-7KF02-0AB0

15772-11

у=±0,5 %

у=±0,7 %

13

Разряжение циркулирующих газов в форкамере

±31,5 мм. вод. ст.

Датчик давления Метран-150, мод. 150CG

45743-10

у=±0,2 %

Y=±(0,15+0,09-r) %

у=±0,6 %

у=±(1,4+0,06ж) %

6ES7 331-7KF02-0AB0

15772-11

у=±0,5 %

у=±0,7 %

14

Температура в шкафу PLC

от 0 до +100 °С

Термопреобразователь сопротивления медный ТСМТ, мод. ТСМТ 104

36766-09

A=±(0,6+0,01-t) °С

-

А=±(1,1+0,011) °С

A=±(1,3+0,01-t) °С

6ES7 331-7KF02-0AB0

15772-11

у=±0,5 %

у=±0,7 %
