Номер по Госреестру СИ: 74654-19
74654-19 Контроллеры отказоустойчивые программируемые
(Tricon CX)
Назначение средства измерений:
Контроллеры отказоустойчивые программируемые Tricon CX (далее - контроллеры) предназначены для измерительных преобразований сигналов силы и напряжения постоянного тока, регистрации и хранения измеренных значений, приема и обработки дискретных сигналов, формирования управляющих и аварийных аналоговых и дискретных сигналов.
Внешний вид.
Контроллеры отказоустойчивые программируемые
Рисунок № 1
Общие сведения
Дата публикации - 22.12.2021
Срок свидетельства - 05.04.2024
Номер записи -
ID в реестре СИ - 582915
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Фирма "Schneider Electric Systems USA, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой рейтинг организаций, осуществляющих периодическую поверку измерительных систем (ИС) и их элементов. Основное внимание уделено анализу рынка вторичных поверок за выбранный год. Рейтинг формируется по количеству выполненных поверок, доле рынка, оснащенности средствами поверки и эталонами.
Пользователь может выбрать интересующий год из выпадающего списка — доступны данные с 2019 по н.в.. После выбора года формируется таблица с результатами деятельности организаций.
Для каждой организации в отчете представлены:
- Место в рейтинге по числу поверок ИС и их элементов;
- Общее количество поверок за год и доля ИС в этих поверках;
- Доля на рынке по ИС и по извещениям о непригодности;
- Количество извещений о непригодности;
- Оснащенность средствами поверки и эталонами по данным ФГИС АРШН;
- Число типов СИ ИС и их элементов, поверяемых организацией.
Все данные удобно представлены в виде интерактивной таблицы с возможностью поиска, фильтрации и экспорта. Таблица включает более 300 организаций и поддерживает пагинацию.
Отчет дополнен общей сводной статистикой по количеству уникальных организаций, эталонов (ГЭТ, эталоны единиц, СИ в роли эталонов) и поверок по категориям. Также приведены сведения о применяемых ГЭТ и количестве поверок, прослеживаемых до каждого из них.
Отчет RT_56 предназначен для специалистов метрологических служб, руководителей органов поверки и регуляторов, позволяя анализировать рынок, выявлять активных участников и оценивать распределение поверочной активности в разрезе организаций и регионов.
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 3
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1825 дн.
Приказы РСТ, где упоминается данный тип СИ
№700 от 2019.04.05 Об утверждении типов средств измерений
№1273 от 2020.07.23 ПРИКАЗ. О внесении изменений в описание типа СИ Контроллеры отказоустойчивые программируемые Tricon СХ
Наличие аналогов СИ: Контроллеры отказоустойчивые программируемые (Tricon CX)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Schneider Electric Systems USA, Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70426-18 26.02.2023 |
Преобразователи давления измерительные, IMV25, IMV30, IMV31 Фирма "Schneider Electric Systems USA, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
5 лет |
|
74654-19 05.04.2024 |
Контроллеры отказоустойчивые программируемые, Tricon CX Фирма "Schneider Electric Systems USA, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
5 лет |
|
77312-20 03.02.2025 |
Преобразователи давления, IDP, IGP, IAP Фирма "Schneider Electric Systems USA, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год - для приборов с пределами допуск. погрешности ±0,025 %; 2 года - ±0,05 %; ±0,06 %; ±0,075 %; 3 года - ±0,1 %; ±0,2 % |
|
77854-20 17.03.2025 |
Системы, I/A Series (Foxboro EVO™) Фирма "Schneider Electric Systems USA, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
Челябинск - административный центр области, столица Южного Урала. Город был основан в 1736 году. Первоначально на его месте стояла Челябинская крепость, охранявшая путь из Зауралья в Оренбург.
В Челябинске проживает 1,093 миллиона человек. Город занимает 9-е место среди городов-"миллионеров" Российской Федерации. Расстояние от Челябинска до Москвы составляет 1776 км.
Челябинск - крупный промышленный центр. В городе развиты предприятия металлургии и машиностроения, суммарная доля которых в общем объеме промышленного производства составляет более 60%. Челябинск - один из крупнейших производителей металла в России, 43% отечественных ферросплавов производится на предприятиях города. Также хорошо развиты приборостроение, легкая и пищевая промышленность.
Металлургическая промышленность Челябинска представлена тремя крупными предприятиями: металлургическим комбинатом ("Мечел"), выпускающим кокс, чугун, прокат и другую продукцию; электрометаллургическим заводом, крупнейшим в стране производителем ферросплавов; цинковым заводом - флагманом цветной металлургии, одним из крупнейших лидеров по производству цинка.
Второй по значимости отраслью, широко представленной в Челябинске, является машиностроение. Инструментальный завод специализируется на производстве высококачественного измерительного инструмента. Тракторный завод "Уралтрак" производит колесную и гусеничную дорожно-строительную технику. Автоматизированный механический завод является производителем оборонной продукции. Завод "Прибор" занимается производством приборов контроля давления для космической техники и военно-морского флота. Завод "Теплоприбор" - крупнейшее приборостроительное предприятие в России. Радиозавод "Полет" - предприятие по производству радиоаппаратуры для нужд военной и гражданской авиации.
Химические предприятия и заводы Челябинска: угольная компания и химико-фармацевтический завод.
Отчет "Анализ рынка поверки в Челябинске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Контроллеры отказоустойчивые программируемые (Tricon CX)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Контроллеры отказоустойчивые программируемые (Tricon CX)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) контроллеров состоит из программного обеспечения модулей и ПО верхнего уровня, загружаемого в ПК.
Метрологически значимое внутреннее программное обеспечение устанавливается в энергонезависимую память измерительных модулей контроллеров в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит, доступ к нему отсутствует. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Внешнее программное обеспечение TriStation 1131, идентификационные данные которого описаны в таблице 1, содержит инструментальные средства для работы с контроллерами Tricon CX. Оно позволяет выполнять:
-
- конфигурирование и настройку параметров модулей, центральных процессоров (выбор количества используемых измерительных каналов, диапазоны измерений или воспроизведения сигналов, типы подключаемых измерительных преобразователей и др.);
-
- конфигурирование систем промышленной связи;
-
- программирование логических задач контроллеров на языках функциональных блок-схем (FBD), схем многоступенчатой логики (LD), структурированного текста (ST) и причинноследственных матриц (CEMPLE);
-
- тестирование проектов, выполнение пуско-наладочных работ и обслуживание готовой системы;
-
- установку парольной защиты от несанкционированного доступа.
Внешнее программное обеспечение TriStation 1131 не позволяет осуществить доступ к внутренним программным микрокодам измерительных модулей и вносить в них изменения. Уровень его защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные внешнего программного обеспечения
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
TriStation 1131 |
|
Номер версии (идентификационный номер) ПО |
не ниже 11.3 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведён в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к контроллерам отказоустойчивым программируемым Tricon CX
ГОСТ Р 51841-2001 (МЭК 61131-2) Программируемые контроллеры. Общие технические требования и методы испытаний
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Поверка
Поверкаосуществляется по документу МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки».
Основные средства поверки:
калибратор многофункциональный и коммуникатор ВЕАМЕХ МС6 (-R), регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 52489-13.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на свидетельство о поверке.
Изготовитель
Фирма «Schneider Electric Systems USA, Inc.», США
Адрес: 84 State Street, Boston, MA 02109, USA
Заявитель
ООО «Шнейдер Электрик Системс»
Адрес: 127018, г. Москва, ул. Двинцев, д.12, корп.1
Телефон: +7 (495) 777-99-90
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 781-86-40
Web-сайт: http://www.vniims.ru
E-mail: office@vniims.ru
Принцип действия контроллеров состоит в преобразовании сигналов от аналоговых и дискретных датчиков в цифровой код на уровне каналов ввода, передачи кода в центральный процессор, обработки кода в центральном процессоре в соответствии с алгоритмом прикладной программы и выдачи управляющего дискретного или аналогового сигнала посредством каналов вывода.
Контроллеры могут использоваться в технологических процессах, к которым предъявляют жесткие требования по безопасности и надёжности оборудования, по непрерывности функционирования, например, в системах противоаварийной защиты и аварийной остановки, в системах безопасности котлов и бойлеров, в системах управления и защиты компрессорного и турбинного оборудования, включая антипомпажное управление, в системах пожарной безопасности на химических, нефте- и газохимических, нефте- и газоперерабатывающих предприятиях, предприятиях энергетической отрасли.
Конструктивно контроллеры состоят из основного шасси и шасси расширения, соединяющихся между собой через интерфейсные модули шины ввода/вывода. В основное шасси устанавливаются модули главных процессоров, модули связи. В шасси расширения устанавливается до шести пар модулей аналогового ввода/вывода. Подключение внешних цепей осуществляется или непосредственного к модулям ввода/вывода или с использованием внешних терминальных панелей. Шасси крепятся или к стандартным 19-дюймовым стойкам или на монтажные панели, которые могут устанавливаться в запираемых напольных или настенных шкафах с герметичным дном и закрытой дверцей, подсоединенных к защитному заземлению.
Отказоустойчивость контроллеров основана на архитектуре с тройным модульным резервированием (TMR), т.е. для каждого канала измерений и преобразования TMR интегрирует три изолированных, параллельных системы управления в одну с использованием мажоритарной выборки «два-из-трех». Кроме того, для каждого модуля ввода/вывода контроллер может поддерживать дополнительный модуль, находящийся в режиме «горячего» резерва, т.е. при неисправности основного модуля управление передается на резервный.

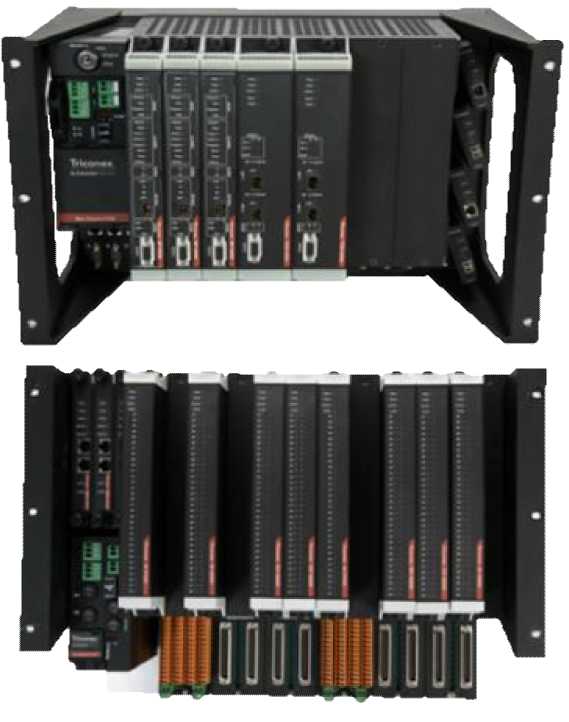

Общий вид контроллеров Tricon CX представлен на рисунке 1.
Рисунок 1 - Общий вид контроллеров Tricon CX
Пломбирование контроллеров не предусмотрено.
Метрологические характеристики модулей аналогового ввода/вывода контроллеров приведены в таблице 2.
Таблица 2 - Метрологические характеристики измерительных модулей контроллеров
|
Модуль |
Диапазоны преобразований аналоговых сигналов/разрядность цифровых сигналов |
Пределы допускаемой приведённой погрешности в рабочих условиях применения, в % от Xn |
Примечание | |
|
на входе |
на выходе | |||
|
1 |
2 |
3 |
4 |
5 |
|
3722Х 32 входа аналоговых сигналов |
от 0 до 5 В (максимальный диапазон от 0 до 5,7 В) |
16 бит |
±0,15 (Xn = 5,7 В) |
с терминальными панелями 9760Х-210* 9761Х-210* 9765Х-210* 9771 Х-210* 9789Х-610* 9791 Х-610* 9769Х, 9965Х, 9963Х |
|
от 4 до 20 мА (с шунтирующим резистором, Rm 250 Ом, максимальный диапазон от 0 до 23 мА) |
±0,15 (Xn = 23 мА) | |||
|
3723Х 32 входа аналоговых сигналов |
от 0 до 5 В (максимальный диапазон от 0 до 5,7 В) |
16 бит |
±0,15 (Xn = 5,7 В) |
с терминальными панелями 9760Х-210* 9761Х-210* 9765Х-210* 9771 Х-210* 9789Х-610* 9791 Х-610* 9769Х, 9965Х, 9963Х |
|
от 4 до 20 мА (с шунтирующим резистором, Rm 250 Ом, максимальный диапазон от 0 до 23 мА) |
±0,15 (Xn = 23 мА) | |||
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
|
3809Х 16 каналов аналогового выхода |
16 бит |
от 4 до 20 мА (максимальный диапазон от 0 до 23 мА) |
±0,2 без протокола HART (Xn = 23 мА) ±0,45 с протоколом HART (X = 23 мА) |
с терминальной панелью 9890Х-610* |
|
3902Х 16 каналов |
от 4 до 20 мА (максимальный диапазон от 0 до 23 мА) |
16 бит |
±0,25 (Xn = 23 мА) |
с терминальной панелью 9960Х-610* |
|
16 бит |
от 4 до 20 мА (максимальный диапазон от 0 до 23 мА) |
±0,25 (Xn = 23 мА) | ||
|
Примечание 1 Xn - нормирующее значение. | ||||
Таблица 3 - Технические характеристики контроллеров
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 20,4 до 28,8 |
|
Потребляемая мощность, габаритные размеры и масса зависят от конфигурации контроллера |
Потребляемая мощность, габаритные размеры и масса зависят от конфигурации контроллера |
|
Рабочие условия:
|
от -20 до +60 от 5 до 95 от 84,0 до 106,7 |
