Номер по Госреестру СИ: 70426-18
70426-18 Преобразователи давления измерительные
(IMV25, IMV30, IMV31)
Назначение средства измерений:
Преобразователи давления измерительные моделей IMV25, IMV30, IMV31 (далее -преобразователи) предназначены для измерения абсолютного давления, разности давлений, температуры различных сред, а также для преобразования других величин, функционально связанных с измеряемым давлением: избыточного давления, расхода рабочей среды (массовый расход, объемный расход, объемный расход, приведенный к нормальным условиям), плотности рабочей среды, уровня жидкости в резервуаре.
Внешний вид.
Преобразователи давления измерительные
Рисунок № 1
Внешний вид.
Преобразователи давления измерительные
Рисунок № 2
Внешний вид.
Преобразователи давления измерительные
Рисунок № 3
Внешний вид.
Преобразователи давления измерительные
Рисунок № 4
Внешний вид.
Преобразователи давления измерительные
Рисунок № 5
Внешний вид.
Преобразователи давления измерительные
Рисунок № 6
Программное обеспечение
является встроенным и используется для передачи результатов измерения, настройки, самодиагностики преобразователей и записи измеренных данных. Настройка и калибровка преобразователей осуществляется с помощью внешнего ПО PCMV, которое устанавливается на подключаемый к преобразователю персональный компьютер и не является метрологически значимым. ПО PCMV предназначено для получения информации об измеренном значении и настройки преобразователей. Защита конфигурационных и измеренных данных от несанкционированного доступа осуществляется с помощью электронного переключателя на плате преобразователя и с помощью пломбирования корпуса преобразователя (рисунок 4).
Идентификационные данные (признаки) ПО приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО: | |
- IMV25, IMV30 |
20BAACG |
- IMV31 |
20BAACK |
Идентификационные данные (признаки) |
Значение |
Номер версии (идентификационный номер) ПО(1) - IMV25, IMV30 |
2.000.000 |
- IMV31 |
5.000.000 |
Цифровой идентификатор ПО - IMV25/30 |
0x8ACA |
- IMV31 |
0x368F |
Алгоритм вычисления цифрового идентификатора ПО |
CRC-16 |
Примечание: (1) - и более поздние версии |
При просмотре базы данных можно увидеть версии ПО на дисплее (при входе в раздел меню VIEW_DB)
ПО и измеренные данные в достаточной степени защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным моделей IMV25, IMV30, IMV31
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4404 Па.
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1 • 106 Па.
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 207.2-014-2017 «Преобразователи давления измерительные моделей IMV25, IMV30, IMV31. Методика поверки», утвержденному ФГУП «ВНИИМС» 23.12.2016 г.
Основные средства поверки:
Рабочие эталоны 1-го разряда по ГОСТ Р 8.802-2012 - манометры избыточного давления грузопоршневые МП-2,5, МП-6, МП-60, МП-600 (Регистрационный № 58794-14);
Калибратор давления автоматический ЭЛЕМЕР-АКД-12КИ (Регистрационный № 64273-16); Рабочий эталон 1-го разряда по ГОСТ Р 8.840-2013 - манометр абсолютного давления МПА-15 (Регистрационный № 4222-74);
Задатчики избыточного давления Воздух-1,6, Воздух-2,5, Воздух-6,3 (Регистрационный № 10610-00);
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13);
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10);
Термостаты переливные прецизионные ТПП-1 моделей ТПП-1.0, ТПП-1.2 (Регистрационный № 33744-07);
Измеритель температуры многоканальный прецизионный МИТ 8.10(М)/МИТ 8.15(М) (Регистрационный № 19736-11).
Допускается применение средств поверки, не приведенных в перечне, но обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на боковую поверхность корпуса преобразователя и (или) на свидетельство о поверке или паспорт.
Изготовитель
Фирма «Schneider Electric Systems USA, Inc.», США
38 Neponset Avenue, Foxboro, MA 02035, USA Телефон: +1 508 549 2424, факс: +1 508 549 4999
E-mail: ru.ccc@schneider-electric.com
Заявитель
Общество с ограниченной ответственностью «Шнейдер Электрик Системс» (ООО «Шнейдер Электрик Системс»)
ИНН 7707631042
Адрес: 127018, г. Москва, ул. Двинцев, д. 12, корпус 1
Телефон: +7 (495) 777-99-90, факс: +7 (495) 777-99-92
Web-сайт: www.schneider-electric.ru
E-mail: ru.ccc@schneider-electric.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Преобразователи состоят из сенсорного модуля, включающего сенсор абсолютного давления, сенсор разности давлений, и электронного преобразователя.
Принцип действия сенсора абсолютного давления основан на тензометрическом методе измерений давления. Принцип действия сенсора разности давлений основан на тензометрическом методе измерения разности давлений.
Преобразователи многопараметрические содержат вторичный преобразователь температуры и клеммы для подключения первичных преобразователей температуры - термопреобразователей сопротивления утвержденного типа с номинальной статической характеристикой преобразования типа «Pt100» по ГОСТ 6651-2009. Преобразователи имеют встроенные сенсоры для измерения температуры сенсоров давления и блока электроники, для компенсации влияния температуры окружающей среды на измерения абсолютного давления и разности давлений.
Электронный преобразователь предназначен для обработки информации от сенсоров и преобразования её в аналоговый выходной сигнал от 4 до 20 мА и, в зависимости от комплектации, и в цифровой выходной сигнал по протоколу HART, либо Modbus (только для модели IMV25).
Электронный преобразователь IMV30 может выполнять вычисление и индикацию массового, объемного или объемного, приведенного к нормальным условиям, расхода жидкости или газа, используя загружаемые с помощью конфигурационного ПО уравнения вычисления расхода методом переменного перепада давления. Преобразователь может быть сконфигурирован для вычисления и индикации расхода различных жидкостей, газов и паров, включая природный газ и водяной пар. Обеспечивается постоянная динамическая компенсация всех переменных, включая плотность измеряемой среды, геометрические размеры первичного преобразователя и близлежащих участков трубопровода из-за изменений температуры, коэффициента расхода с учетом числа Рейнольдса (с поправкой на скорость, плотность и вязкость).
Электронный преобразователь IMV31 может выполнять вычисление и индикацию уровня среды в резервуаре гидростатическим методом, используя загружаемые с помощью конфигурационного ПО уравнения вычисления уровня среды в зависимости от перепада давления и плотности среды (с учетом зависимости плотности среды от давления и температуры).
Преобразователи имеют следующие модели, различающиеся по метрологическим характеристикам, геометрическими размерами и видами технологических соединений, а также видам измеряемого давления:
-
- IMV25-T - преобразователи для измерения абсолютного давления, разности давлений, температуры рабочей среды, а также расчета избыточного давления. Выход цифрового сигнала на коммуникатор HART;
-
- IMV25-M - преобразователи для измерения абсолютного давления, разности давлений, температуры рабочей среды, а также расчета избыточного давления. Выход цифрового сигнала на коммуникатор Modbus;
-
- IMV30 - преобразователи для измерения абсолютного давления, разности давлений, температуры рабочей среды, а также расчета избыточного давления, расхода рабочей среды (массовый расход, объемный расход, объемный расход, приведенный к нормальным условиям), плотности рабочей среды. Выход цифрового сигнала на коммуникатор HART;
- IMV31 - преобразователи для измерения абсолютного давления, разности давлений, температуры рабочей среды, а также расчета избыточного давления, уровня и плотности жидкости в резервуаре. Выход цифрового сигнала на коммуникатор HART.
Преобразователи также различаются метрологическими и техническими характеристиками, которые учитываются при заказе путем указания соответствующих кодов, приведенных в технической документации фирмы-изготовителя. В таблице 2 приведены основные метрологические характеристики преобразователей в зависимости от заказных кодов (L, A, B, C, D, E, F, G, H).
Корпус преобразователя изготавливается из алюминия или нержавеющей стали.
Цифровой ЖК-индикатор с кнопками позволяет производить подстройку нуля, диапазона и единиц измерений, а также вносить изменения в конфигурацию прибора.
В зависимости от способа монтажа преобразователи имеют следующие варианты конструкции: стандартная конструкция, низкопрофильная конструкция LP1, низкопрофильная конструкция LP2.

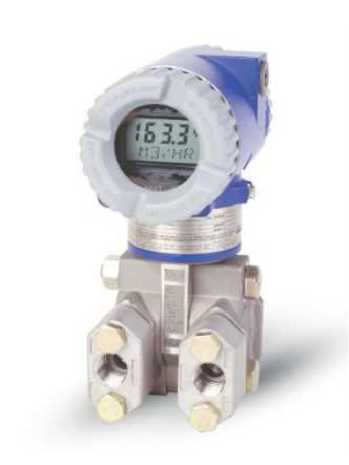

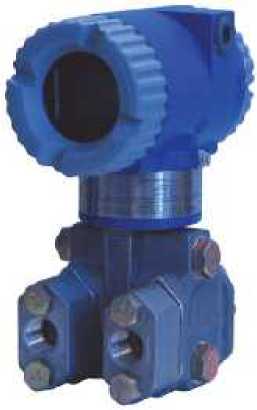

Фотографии общего вида преобразователей представлены на рисунках 1, 2, 3.
Схема пломбировки от несанкционированного доступа представлена на рисунке 4.
Стандартная
Конструкция
Низкопрофильная
конструкция LP1
Низкопрофильная
конструкция LP2

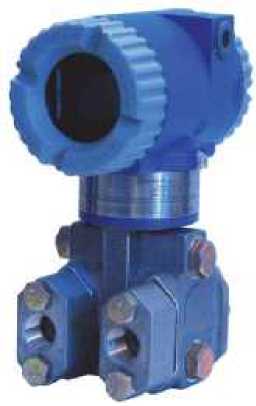

Рисунок 1 - Общий вид преобразователя давления измерительного модели IMV25

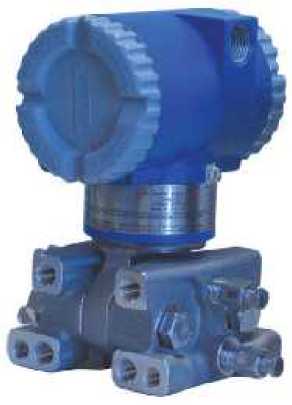

Рисунок 2 - Общий вид преобразователя давления измерительного модели IMV30

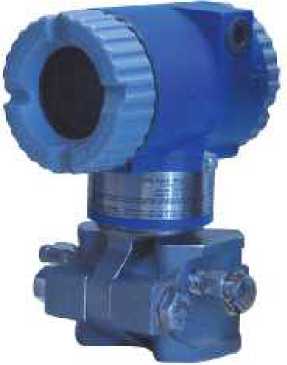

Рисунок 3 - Общий вид преобразователя давления измерительного модели IMV31

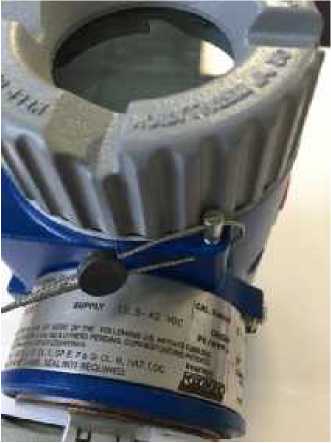

Рисунок 4 - Пломбировка преобразователей давления измерительных моделей IMV25, IMV30, IMV31
Комплект поставки представлен в таблице 3.
Таблица 3
Наименование |
Количество |
Примечание |
Преобразователь давления измерительный |
1 шт. |
модель и комплектация в соответствии с заказом |
Паспорт |
1 экз. |
- |
Методика поверки |
1 экз. |
- |
Основные метрологические и технические характеристики преобразователей приведены в таблице 2.
Таблица 2
Наименование характеристики |
Значение | |||
IMV25-T |
IMV25-M |
IMV30 |
IMV31 | |
Диапазон измерений настраиваемый (Дн): а) разности давлений, кПа - код L |
от 0 до 2,5 |
от 0 до 2,5 |
от 0 до 2,5 | |
- код A |
от 0 до 7,5 |
от 0-0,75 |
от 0 до 7,5 |
от 0 до 7,5 |
- код B |
от 0 до 50 |
от 0 до 50 |
от 0 до 50 |
от 0 до 50 |
- код G |
- |
от 0 до 100 |
- |
- |
- код C |
от 0 до 210 |
от 0 до 210 |
от 0 до 210 |
от 0 до 210 |
б) абсолютного давления, МПа - код D |
от 0 до 2,1 |
от 0 до 2,1 |
от 0 до 2,1 |
от 0 до 2,1 |
- код G |
от 0 до 3,5 |
от 0 до 3,5 |
от 0 до 3,5 |
от 0 до 3,4 |
- код E |
от 0 до 10 |
от 0 до 10 |
от 0 до 10 |
от 0 до 10 |
- код H |
от 0 до 20 |
от 0 до 20 |
от 0 до 20 |
от 0 до 20 |
- код F |
от 0 до 36,5 |
от 0 до 36,5 |
от 0 до 36,5 |
- |
Максимальные пределы измерений* (Рмакс): а) разности давлений, кПа - код L |
±2,5 |
±2,5 |
±2,5 | |
- код A |
±7,5 |
±7,5 |
±7,5 |
±7,5 |
- код B |
±50 |
±50 |
±50 |
±50 |
- код G |
- |
±100 |
- |
- |
- код C |
±210 |
±210 |
±210 |
±210 |
б) абсолютного давления, МПа - код D |
2,1 |
2,1 |
2,1 |
2,1 |
- код G |
3,5 |
3,5 |
3,5 |
3,4 |
- код E |
10 |
10 |
10 |
10 |
- код H |
20 |
20 |
20 |
20 |
- код F |
36,5 |
36,5 |
36,5 |
- |
Наименование характеристики |
Значение | |||
IMV25-T |
IMV25-M |
IMV30 |
IMV31 | |
Минимальный интервал измерений: а) разности давлений, кПа - код L |
от 0 до 0,12 |
от 0 до 0,12 |
от 0 до 0,12 | |
- код A |
от 0 до 0,75 |
от 0 до 0,75 |
от 0 до 0,75 |
от 0 до 0,75 |
- код B |
от 0 до 0,5 |
от 0 до 0,5 |
от 0 до 0,5 |
от 0 до 0,5 |
- код G |
- |
от 0 до 0,5 |
- |
- |
- код C б) абсолютного давления, МПа |
от 0 до 2,5 |
от 0 до 2,5 |
от 0 до 2,5 |
от 0 до 2,5 |
- код D |
от 0 до 0,02 |
от 0 до 0,02 |
от 0 до 0,02 |
от 0 до 0,02 |
- код G |
от 0 до 0,07 |
от 0 до 0,07 |
от 0 до 0,07 |
от 0 до 0,07 |
- код E |
от 0 до 0,21 |
от 0 до 0,21 |
от 0 до 0,21 |
от 0 до 0,21 |
- код H |
от 0 до 0,42 |
от 0 до 0,42 |
от 0 до 0,42 |
от 0 до 0,42 |
- код F |
от 0 до 3,4 |
от 0 до 3,4 |
от 0 до 3,4 |
- |
Пределы допускаемой основной | ||||
приведенной погрешности измерений разности давлений, % (от настроенного диапазона измерений Дн): | ||||
- при Дн > 10 % Рмакс |
±0,05 (коды B,C,G); ±0,10 (коды L,A) | |||
- при Дн < 10 % Рмакс |
(коды B,C,G); (коды L,A) | |||
Пределы допускаемой основной приведенной погрешности измерений абсолютного давления, % (от настроенного диапазона измерений): | ||||
- при Дн > 10 % Рмакс |
±0,05 (коды D,E,H,F) | |||
- при Дн < 10 % Рмакс |
(коды D,E,H,F) | |||
- при Дн > 5 % РмАкс |
±0,05 (код G) | |||
- при Дн < 5 % Рмакс |
(код G) | |||
Диапазон измерений |
от -196 до +650 | |||
температуры, °С | ||||
Пределы допускаемой основной | ||||
абсолютной погрешности |
±0,28 | |||
измерений температуры (без учета погрешности ТС), °C | ||||
Цифровой выходной сигнал |
HART |
Modbus |
HART |
HART |
Пределы допускаемой основной | ||||
приведенной погрешности аналого-цифрового преобразования при измерении разности давлений и абсолютного давления, % (от настроенного диапазона измерений) |
±0,05 |
±0,05 |
±0,05 |
±0,05 |
Диапазон изменения аналогового выходного сигнала, мА |
от 4 до 20 |
- |
от 4 до 20 |
от 4 до 20 |
Наименование характеристики |
Значение | |||
IMV25-T |
IMV25-M |
IMV30 |
IMV31 | |
Пределы допускаемой основной приведенной погрешности преобразования в аналоговый сигнал от 4 до 20 мА при измерении разности давлений и абсолютного давления, % (от настроенного диапазона измерений) |
±0,025 |
- |
±0,025 |
±0,025 |
Пределы допускаемой дополнительной приведенной погрешности измерений разности давлений и абсолютного давления, вызванной изменением температуры окружающей среды на 28 оС от нормальных условий измерений, % (от настроенного диапазона измерений):
|
±(0,18 %Тмакс+0,025 %-Д) ±(0,02 %-Рмакс+0,06 %'Дн) ±(0,15 %Тмакс+0,06 %’Д) ±(0,03 %-Рмакс+0,06 %"Дн) | |||
Параметры электрического питания: - напряжение постоянного тока, В |
от 11,5 до 42 |
от 9 до 30 |
от 11,5 до 42 |
от 11,5 до 42 |
Рабочие условия эксплуатации: а) температура окружающей среды, °С:
б) атмосферное давление, кПа в) относительная влажность окружающего воздуха, % |
от -29 до +82 от -20 до +82 от 86 до 106,7 от 0 до 100 | |||
Нормальные условия измерений,
|
от +22 до +26 от 30 до 80 | |||
Габаритные размеры (ДхШ*Г) (в зависимости от конструкции), мм, не более:
|
208x112x137 221x86x137 221x99x160 |
208x110x120 221x86x137 221x99x160 |
208x112x137 |
208x112x137 |
Масса, кг, не более |
5,5 |
5,5 |
4,5 |
4,5 |
Средний срок службы, лет, не менее |
10 | |||
Средняя наработка на отказ, ч, не менее |
80 000 |
Примечание - *Диапазон измерений (Дн) разности давлений и абсолютного давления может быть настроен в соответствии с приведенными значениями
