Номер по Госреестру СИ: 74683-19
74683-19 Преобразователи термоэлектрические
(WR)
Назначение средства измерений:
Преобразователи термоэлектрические серии WR (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры различных сред, химически неагрессивных к материалу защитной арматуры или гильзы.
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 1
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 2
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим серии WR
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация компании «Shanghai Jingpu Mechanical&Electrical Technology Co., Ltd.», Китай
Поверка
Поверкаосуществляется по документу МП 207-040-2018 «Преобразователи термоэлектрические серии WR. Методика поверки», утверждённому ФГУП «ВНИИМС» 12.10.2018 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10);
Рабочий эталон 1, 2, 3-го разрядов по ГОСТ 8.558-2009 - преобразователи термоэлектрические эталонные ТППО (Регистрационный № 19254-10);
Рабочий эталон 2, 3-го разрядов по ГОСТ 8.558-2009 - преобразователи
термоэлектрические платинородий-платинородиевые эталонные ПРО (Регистрационный № 41201-09);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07);
Калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 46576-11); Термостат с флюидизированной средой FB-08 (Регистрационный № 44370-10);
Измеритель температуры многоканальный прецизионный МИТ 8.10(М) (Регистрационный № 19736-11);
Милливольтметр В2-99 (Регистрационный № 22532-02).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и(или) в паспорт средства измерений.
Изготовитель
Компания «Shanghai Jingpu Mechanical&Electrical Technology Co.,Ltd.», Китай
Адрес: No.1508, Jinshao Road, Baoshan District, Shanghai, P.R.China Телефон: 021-56618282
E-mail: info@.jingpu.com Web-сайт: www.jingpu.com
Заявитель
Общество с ограниченной ответственностью «ЕМС ЦЕНТР» (ООО «ЕМС ЦЕНТР») ИНН 7725703980
Адрес: 117545, г. Москва, Варшавское шоссе д. 131, стр. 5
Телефон: +7(495) 902-50-98, факс: +7(495) 902-50-98
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийскийнаучно-исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7(495) 437-55-77, факс: +7(495) 437-56-66 E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип работы термопреобразователей основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединений (спаи) которых находятся при разной температуре. Величина термоэлектродвижущей силы определяется типом материалов чувствительных элементов (ЧЭ) и разностью температур мест соединения (спаев) чувствительных элементов.
ТП серии WR изготавливаются следующих моделей: WRPK. WRRK, WRQ)I<. WRNR. WREK, WRFK, WRCK, WRPK, WRQK, WRNM, WREM, WRFM, WRCM, WRPM, WRQM, WRNL, WREL, WRFL, WRCL, WRPL, WRQL, WRNN, WREN, WRFN, WRCN, WRPN, WRQN, WRPJ, WRRJ, WRQJ, WRNJ, WREJ, WRFJ, WRCJ, которые отличаются друг от друга типом ЧЭ и конструктивным исполнением. Схема составления условного обозначения ТП в зависимости от исполнения приведена в таблице 1.
ТП моделей WRP<, WRR<, WRQ< имеют неразборную конструкцию и состоят из измерительной вставки, соединительной головки и защитной арматуры.
ТП моделей WRN<, WRE<, WRF<, WRC<, WRP<, WRQ< имеют разборную конструкцию и состоят из сменной измерительной вставки, соединительной головки и защитной арматуры или без неё.
ТП моделей WRNM, WREM, WRFM, WRCM, WRPM, WRQM представляют собой измерительные вставки с платформой с керамической клеммной колодкой.
ТП моделей WRNL, WREL, WRFL, WRCL, WRPL, WRQL представляют собой измерительные вставки с клеммной площадкой, выполненной из бакелитовой пластины или керамики.
ТП моделей WRNN, WREN, WRFN, WRCN, WRPN, WRQN представляют собой измерительные вставки с кабельным выводом.
Измерительные вставки состоят из одного или двух чувствительных элементов (далее - ЧЭ) на основе термоэлектродных проводов с керамическими изоляторами (с изолированными и неизолированными рабочими спаями), помещенных в защитный чехол (коррозионностойкая жаропрочная сталь 1Cr18Ni9Ti, жаропрочная сталь GH3030 или 1Cr25Ni20, керамика).
ЧЭ изготовлены из проволочных термоэлектродов с различными типами номинальной статической характеристики преобразования (НСХ) по ГОСТ Р 8.585-2001.
ТП моделей WRPJ, WRRJ, WRQJ, WRNJ, WREJ, WRFJ, WRCJ комплектуются измерительным преобразователем утвержденного типа (далее по тексту - ИП). В зависимости от модели и изготовителя ИП, установленного на ТП, внешний вид ИП ТП моделей WRPJ, WRRJ, WRQJ, WRNJ, WREJ, WRFJ, WRCJ может отличаться от приведенного на рисунке 2 б).
Защитная головка изготавливается из алюминиевого сплава.
Защитная арматура ТП предназначена для защиты измерительной вставки от механических, абразивных или коррозионных воздействий измеряемой среды и имеет конструктивные исполнения, различающиеся видом присоединения к объекту измерения, формой и материалом (коррозионностойкая жаропрочная сталь 1Cr18Ni9Ti, жаропрочная сталь GH3030 или 1Cr25Ni20, керамика).
Для измерений температуры при высоких давлениях и скоростях потока предусмотрены защитные гильзы, конструкция и материал которых зависит от допускаемых параметров измеряемой среды.
ТП изготавливаются во взрывозащищенном исполнении с видами взрывозащиты «искробезопасная цепь» и «взрывонепроницаемая оболочка».
Таблица 1 - Схема составления условного обозначения ТП
Преобразователь термоэлектрический WR □ □ - □ □ □ | |
1 2 3 4 5 | |
1. Условное обозначение типа НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-1) | |
N |
K - хромель-алюмелевые (никельхром-никельалюминиевые) |
E |
E - хромель-константановые (никельхром-медьникелевые) |
F |
J - железо-константановые (железо-медьникелевые) |
C |
T - медь-константановые (медь-медьникелевые) |
P |
S - платинородий-платиновые |
R |
B - платинородий-платинородиевые |
Q |
R - платинородий-платиновые |
2. Модель ТП | |
К |
С защитной головкой |
J |
С измерительным преобразователем |
L |
С клеммной площадкой из бакелитовой пластины или керамики |
M |
С платформой с керамической клеммной колодкой |
N |
С кабельным выводом |
3. Тип монтажной установки | |
1 |
Без фиксатора |
2 |
Фиксирующая резьба |
3 |
Резьба с креплением |
4 |
Фиксирующий фланец |
5 |
Фланец с креплением |
4. Тип исполнения | |
4 |
Взрывозащищенное исполнение |
1 |
Не взрывозащищенное исполнение |
5. Диаметр защитного чехла (гильзы), мм | |
0 |
< 16 |
1 |
от 16 до 25 |
2 |
> 25 |
Фотографии общего вида ТП приведены на рисунках 1 и 2.
a) WRPK, WRRK, |
б) WRNK, WREK, WRFK, WRCK, |
в) WRNM, |
г) WRNL, |
WRQK |
WRPK, WRQK |
WREM, |
WREL, |
WRFM, |
WRFL, | ||
WRCM, |
WRCL, | ||
WRPM, |
WRPL, | ||
WRQM |
WRQL |
Рисунок 1 - Общий вид преобразователей термоэлектрических серии WR

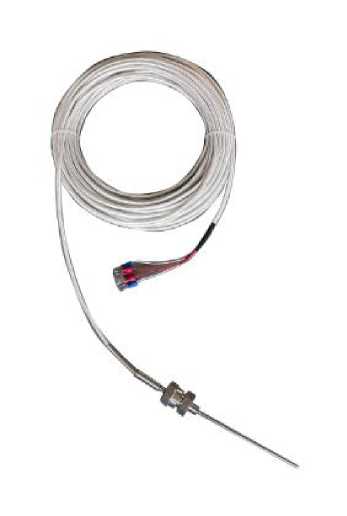

а) WRNN, WREN, WRFN, WRCN, WRPN, WRQN

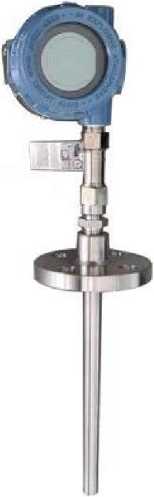

б) WRPJ, WRRJ, WRQJ, WRNJ, WREJ, WRFJ, WRCJ
Рисунок 2 - Общий вид преобразователей термоэлектрических серии WR
Пломбирование ТП не предусмотрено.
Программное обеспечение отсутствует.
Таблица 4 - Комплектность средств измерений
Наименование |
Кол-во |
Примечание |
Преобразователь термоэлектрический |
1 шт. |
исполнение в соответствии с заказом |
Руководство по эксплуатации (на русском языке) |
1 экз. |
на партию однотипных ТП при поставке в один адрес |
Паспорт |
1 экз. |
- |
Методика поверки МП 207-040-2018 |
1 экз. |
на партию ТП при поставке в один адрес |
Защитная гильза |
1 шт. |
по дополнительному заказу |
Диапазон измерений температуры, пределы допускаемых отклонений ТЭДС ТП от НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-1:2013) в температурном эквиваленте в зависимости от типа НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-1:2013) приведены в таблице 2.
Таблица 2 - Метрологические характеристики преобразователей термоэлектрических серии WR
Условное обозначение НСХ |
Класс допуска |
Диапазон измерений температуры, °С |
Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С (где t - значение измеряемой температуры, °С) (1) (2) |
К |
1 |
от -40 до +375 включ. св. +375 до +1000 |
±1,5 ±0,0041 |
2 |
от -40 до +333 включ. св. +333 до +1200 |
±2,5 ±0,00751 | |
J |
1 |
от -40 до +375 включ. св. +375 до +750 |
±1,5 ±0,0041 |
2 |
от -40 до +333 включ. от +333 до +750 |
±2,5 ±0,00751 | |
T |
1 |
от -40 до +125 включ. св. +125 до +350 |
i+ £ |+ о о |
2 |
от -40 до +135 включ. св. +135 до +400 |
±1,0 ±0,00751 |
Условное обозначение НСХ |
Класс допуска |
Диапазон измерений температуры, °С |
Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С (где t - значение измеряемой температуры, °С) (1) (2) |
E |
1 |
от -40 до +375 включ. св. +375 до +800 |
±1,5 ±0,0041 |
2 |
от -40 до +333 включ. св. +333 до +900 |
±2,5 ±0,00751 | |
R |
2 |
от 0 до +600 включ. св. +600 до +1600 |
±1,5 ±0,00251 |
S |
2 |
от +300 до +600 включ. св. +600 до +1600 |
±1,5 ±0,00251 |
B |
2 |
от + 600 до +1600 |
±0,00251 |
Примечания:
D = ±д/(DИП + DКОМП)2 + (DТП)2 , где DТП - отклонение от НСХ (в температурном эквиваленте) ТП, °С; DИП - предел допускаемой основной погрешности ИП, приведенный в ОТ на ИП; DКОМП - погрешность схемы компенсации ИП, °С.
|
Основные технические характеристики ТП приведены в таблице 3.
Таблица 3 - Основные технические характеристики преобразователей термоэлектрических серии WR
Наименование характеристики |
Значение |
Электрическое сопротивление изоляции ТП между цепью чувствительного элемента и металлической частью защитной арматуры при температуре от +15 до +35 °С и относительной влажности от 30 до 80 %, МОм, не менее |
500 |
Диаметр измерительной вставки, мм |
от 2,0 до 8,0 |
Диаметр защитной арматуры, мм |
от 4,0 до 32,0 |
Длина монтажной части ТП, мм |
от 15 до 2000 |
Маркировка взрывозащиты |
ExiaIICT1-T6 Ga, ExdIICT1-T6 Gb |
Диапазон температур окружающего воздуха ТП в зависимости от конструктивного исполнения, °С
|
от -40 до +80 (от -60 до +80 по спец. заказу) от -40 до +120 (от -60 до +120 по спец. заказу) в соответствии с температурой окружающего воздуха в ОТ на ИП |
Масса, кг |
от 0,03 до 10 (в зависимости от модели и исполнения ТП) |
Средняя наработка до отказа (в зависимости от типа НСХ ТП), ч, не менее: |
Наименование характеристики |
Значение |
- для ТП c НСХ типов «К», «J», «Е», «Т» |
40000 |
- для ТП c НСХ типов «R», «S», «В» |
20000 |
Средний срок службы ТП (в зависимости от типа НСХ | |
ТП), лет, не менее: | |
- для ТП c НСХ типов «К», «J», «Е», «Т» |
5 |
- для ТП c НСХ типов «R», «S», «В» |
2 |
